单立管排水系统与多立管排水系统的比较研究

苏维托单立管排水系统工作原理嘿，咱今儿来唠唠苏维托单立管排水系统的工作原理哈！
你想啊，这排水系统就像是一个神奇的通道，专门负责把那些脏水啊啥的给送走。

苏维托单立管排水系统呢，它可厉害啦！
它里面有个特别的部件，就像是一个聪明的小助手。

当水从上边哗啦啦流下来的时候，这个小助手就开始发挥作用啦。

它能让水流得特别顺畅，就好像是在一条平坦的大道上奔跑一样，一点儿阻碍都没有。

咱平常家里用水的时候，那水不就一股脑地往下冲嘛。

苏维托单立管排水系统就能稳稳地接住这些水，然后快速地把它们送走，一点儿都不拖沓。

你说它咋这么厉害呢？就好像有一双神奇的手在操控着一切。

它能把不同的水流都安排得妥妥当当的，该往哪儿走就往哪儿走，绝不会乱了套。

你再想想，要是没有这么个厉害的系统，那咱家里的排水不就乱了套啦？水可能会到处流，弄得到处湿哒哒的，多烦人呐！
苏维托单立管排水系统就像是一个默默守护我们生活的小卫士，悄悄地工作着，让我们的生活更加干净、整洁。

它的工作原理其实也不难理解，就是通过巧妙的设计和结构，让水能够顺利地排出去。

这就好比是一条专门为水打造的通道，水在里面可以自由地流淌，不会受到什么阻碍。

而且啊，它还特别稳定可靠。

不会说今天好用，明天就出毛病了。

它就一直那么稳稳地在那儿工作着，为我们的生活提供保障。

你说这苏维托单立管排水系统是不是很了不起？它虽然不声不响的，但却在我们的生活中发挥着巨大的作用。

咱得好好感谢它呢，让我们的生活没有了排水的烦恼。

总之啊，苏维托单立管排水系统就是这么神奇，这么厉害！它让我们的生活更加美好，更加舒适！。

单立管排水系统的类型及特点随着技术的发展，单立管排水系统成为了建筑区内污水排出系统的重要管件之一，其主要特点在于：管道内的流量较大；在使用时安装方便，占用空间较少，并且相对节省了使用材料。

在单立管中的苏维脱单立管和AD 型特殊单立管，这两种管型适用性较强，因此适用范围较广。

1、苏维脱单立管排水系统在苏维脱单立管排水系统的使用中，采用气水混合产生的配件，在管道中的上部使用苏维托特制的配件，在下部使用泄压管道装置。

泄压管的使用是为了将正压区中的压力释放到负压区中，使两个区间的压力保持平衡，保证捧起水管道的整体稳定。

在进行排水的过程中利用到了混合器原理和放气器原理。

其主要特点是：利用挡板使得水流进入立管中，同时保证立管中存在气流，为整个系统提供压力所需要的流动空气，使气压的变化值保持在最小值。

经过的水流在立管内向下流通，在经过偏置管时会减小水流的速度，同时水流的方向也随之改变，水体分离，由于空气的涌入便形成了气水混合物，其下降速度较慢、比重和吸力较小，有效的减少了在下降过程中因重力原因产生的负压。

放气器的原理是：管道内的水流在重力的作用下下落，在下落的过程中与隔离空气室中的偏置管相撞击，在此过程中，水流中的空气就得到了释放，在释放气体后的水流体积减小，就能够顺利进入水平管道空间内，管道中的反压力得到了有力的减少。

2、AD 型特殊单立管AD 型特殊单立管是排水系统中较先进的一种，其主要特点在于在接头中采用铸铁件，并在配件内进行导流浆片的设置，水流在经过管道时呈连续螺旋状。

螺旋水流在经过导流浆片时被加大了压力，有效地解决了管道中产生的水舌现象。

在立管中的水进入横管时，在接头处的停留减缓了水速，产生的重力流的压力得到了有效的减少，阻止了水跃现象的产生，使得排水的过程更加顺畅。

3、旋流降噪特殊单立管排水系统\在旋流降噪特殊单立管排水系统的使用中，如果排水量的要求在6 L/S 以下，就要使用CH-1 型的旋流降噪特殊单立管排水系统。

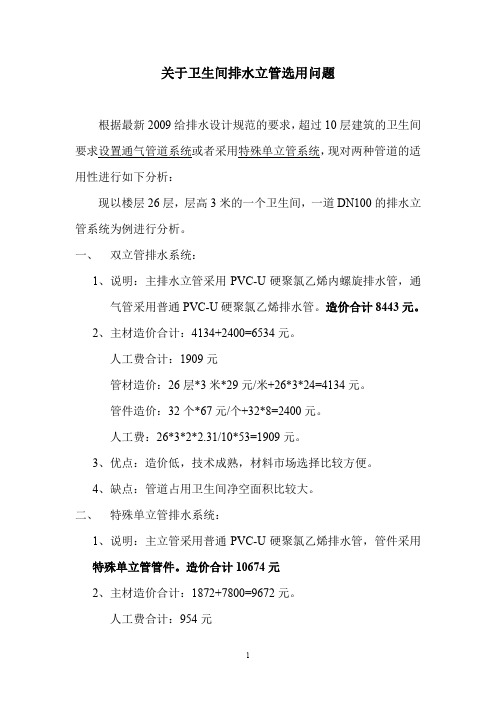

关于卫生间排水立管选用问题根据最新2009给排水设计规范的要求，超过10层建筑的卫生间要求设置通气管道系统或者采用特殊单立管系统，现对两种管道的适用性进行如下分析：现以楼层26层，层高3米的一个卫生间，一道DN100的排水立管系统为例进行分析。

一、双立管排水系统：1、说明：主排水立管采用PVC-U硬聚氯乙烯内螺旋排水管，通气管采用普通PVC-U硬聚氯乙烯排水管。

造价合计8443元。

2、主材造价合计：4134+2400=6534元。

人工费合计：1909元管材造价：26层*3米*29元/米+26*3*24=4134元。

管件造价：32个*67元/个+32*8=2400元。

人工费：26*3*2*2.31/10*53=1909元。

3、优点：造价低，技术成熟，材料市场选择比较方便。

4、缺点：管道占用卫生间净空面积比较大。

二、特殊单立管排水系统：1、说明：主立管采用普通PVC-U硬聚氯乙烯排水管，管件采用特殊单立管管件。

造价合计10674元2、主材造价合计：1872+7800=9672元。

人工费合计：954元管材造价：26*3*24=1872元。

管件造价：26个*300元/个+6*8=7848元。

人工费：26*3*2.31/10*53=954元3、优点：管道占用卫生间净空面积比较小。

4、缺点：造价比较高，新产品，技术不够成熟，市场材料选择的余地比较小。

综合以上分析：根据以上数据，单立管系统造价比较高，材料市场上选择余地比较小；双立管系统造价比较低，市场比较成熟，选择余地比较大。

建议采用双立管排水系统。

注：附两种管道系统平面图。

浅谈特殊单立管排水系统与双立管排水系统周学林摘要：在在中国城市化的进程之中由于人们对建筑布局及生活品质的要求越来越高，特殊单立管排水系统凭借其众多的优势在建筑中的应用越来越广泛，鉴于实际工程中相对不发达地区多层及高层建筑中仍主要采用传统的双立管排水系统，对于特殊单立管系统没有足够多的认识，本文将对双立管排水系统和特殊单立管排水系统进行简单对比。

关键词：特殊单立管排水系统；双立管排水系统；原理及性能1 组成及工作原理双立管排水系统主要由排水立管、横支管、通气立管及普通管道配件组成，通过具有一定坡度的横管将污水排入排水立管之中，然后由排水系统底部的排出管排入污水处理系统进而排入市政污水管网。

由于在排水过程中管道内会产生正压或者负压，通气立管的主要作用便是平衡排水系统中的气压，防止排水形成的负压破坏水封；防止排水形成的正压造成系统底部排水横管中污水倒灌，同时将停留在系统中的有毒有害气体排出室外。

特殊单立管排水系统设伸顶通气，与普通单立管排水系统相比，根据所采用的管件或则立管的不同主要分为管件特殊排水立管普通型、管件普通排水立管特殊型、管件特殊排水立管特殊型。

其中特殊管件主要包括与楼层排水横管道连接用的上部特殊管件（旋流器、苏维托等），与排水系统底部排出横管连接用的下部特殊管件（变径弯头、变断面弯头等），特殊管材主要有加强型内螺旋管、中空壁消音排水管等。

特殊单立管排水系统通过特殊管件以及立管的作用从而达到消除水舌、减缓水流速度、形成旋流、气水分离、消能、缓解壅水、稳定管内气压、降低排水噪音等功能，从而满足所需的排水要求。

2 特点及适用范围双立管排水系统作为传统的排水系统，前人在长期的施工过程中总结了许多的施工、维修经验并形成多种施工工艺、技术规程，该系统具有排水流量大、噪音小、系统安全性高等特点，但同时双立管排水系统需要更大的安装空间，安装工作相对而言更为复杂，同时后期的维修工作相对困难等问题，总体适用于大多数高层建筑。

特殊单立管排水系统一、系统概述特殊单立管排水系统（special single stack drainage system）——排水立管分别采用特殊管件、特殊管材或同时采用特殊管件、特殊管材的单根立管的排水系统。

主要包含以下几种大类：1）、苏维托单立管排水系统（sovent single stack drainage system）——上部特殊管件采用苏维托的特殊单立管排水系统，简称苏维托系统。

2）、旋流器单立管排水系统（single stack drainage system with cyclone joint）——上部特殊管件采用旋流器的特殊单立管排水系统，简称旋流器系统。

3）、加强型旋流器单立管排水系统（strengthening cyclone single stack system）——上部特殊管件采用加强型旋流器的特殊单立管排水系统，简称加强型旋流器系统。

4）、螺旋管单立管排水系统（single stack drainage system with spiral ribs）——排水立管采用硬聚氯乙烯（PVC-U）螺旋管，上部特殊管件采用普通型旋流器（旋转进水型管件）或中空壁的特殊单立管排水系统。

简称螺旋管系统。

有内螺旋单立和中空螺旋单立两种系统。

综述：是建筑区管网排水系统的一种。

也就是说建筑管网排水是由一根管道实现，采用了特殊管件在一根管道中实现了既排水又通气。

此为新工艺，主用于大于等于10层的多层、高层建筑，将取代高层所用的普通双立管排水系统（排水立管和通气立管两根管道组成）。

二、特殊单立管系统优势三、发展历史与前景特殊单立管系统技术起源于欧洲，欧美和日本应用将近三、四十年，采用1969年从瑞士引进的SOUBENTO技术，在多年实际的使用中不断进行技术改进，特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。

待引进国内后，针对实际排水情况，加大了接头内径，调整了叶片角度，符合最大的立管通水能力以不破坏器具水封为前提，并控制水封损失值在25mm以下，管内空气正负压在±40mmAq以内，为可容许的范围内所达到的最大排水量，完全达到超高层建筑的排水要求。

刍议单立管排水系统和多立管排水系统的比较作者：陈亮来源：《建筑建材装饰》2014年第09期摘要：随着我国经济的不断发展，人们对生活上的细节也是越来越重视，在人们的生活中排水系统是至关重要的。

本文的关键就是针对单立管排水系统的特点和多立管排水系统的特点和类别进行了分析。

关键词：单立管；多立管；比较；排水系统前言在管网中使用的排水系统分为：单立管、双立管和特殊单立管。

其中的单立管系统是利用一根管道实现了排水和排气的双重功能，单立管主要应用在高层建筑中。

1单立管排水系统的类型及特点随着技术的发展，单立管排水系统成为了建筑区内污水排出系统的重要管件之一，其主要特点在于：管道内的流量较大；在使用时安装方便，占用空间较少，并且相对节省了使用材料。

在单立管中的苏维脱单立管和AD型特殊单管，这两种管型适用性较强，因此适用范围较广。

1.1苏维脱单立管排水系统在苏维脱单立管排水系统的使用中，采用气水混合产生的配件，在管道中的上部使用苏维托特制的配件，在下部使用泄压管道装置。

泄压管的使用是为了将正压区中的压力释放到负压区中，使两个区间的压力保持平衡，保证捧起管道的整体稳定。

在进行排水的过程中利用到了混合器原理和放气器原理。

其主要特点是：利用挡板使得水流进入立管中，同时保证立管中存在气流，为整个系统提供压力所需要的流动空气，使气压的变化值保持在最小值。

经过的水流在立管内向下流通，在经过偏置管时会减小水流的速度，同时水流的方向也随之改变，水体分离，由于空气的涌入便形成了气水混合物，其下降速度较慢、比重和吸力较小，有效的减少了在下降过程中因重力原因产生的负压。

放气器的原理是：管道内的水流在重力的作用下下落，在下落的过程中与隔离空气室中的偏置管相撞击，在此过程中，水流中的空气就得到了释放，在释放气体后的水流体积减小，就能够顺利进入水平管道空间内，管道中的反压力得到了有力的减少。

1.2 AD型特殊单立管AD型特殊单立管是排水系统中较先进的一种，其主要特点在于在接头中采用铸铁件，并在配件内进行导流浆片的设置，水流在经过管道时呈连续螺旋状。

cecs 275-2010 苏维托单立管排水系统技术规程根据CECS 275-2010苏维托单立管排水系统技术规程，单立管排水系统是一种高效且节约空间的排水系统，其特点是只有一条立管负责接收和排放污水。

这种排水系统在公共建筑和住宅中得到广泛应用，它具有简单、经济、可靠的特点，并且易于维护。

单立管排水系统的主要组成部分包括立管、污水排放器、分支管、支管、过渡器、防污水倒流装置等。

立管贯穿整个建筑物，污水排放器用于连接建筑物内的各个排水设备，如卫生间、厨房和洗衣房。

分支管从立管分开，用于接收来自不同设备的污水，并将其导入立管中。

支管连接分支管和建筑物内的具体设备。

过渡器用于解决立管和地下管道之间的连接问题。

防污水倒流装置可以防止污水从立管倒流回建筑物内。

单立管排水系统的优点之一是节省空间。

相比传统的双立管排水系统，单立管排水系统只需要一条立管，因此可以减小管道的占用空间，为建筑物内部的其他用途提供更多的空间。

此外，由于单立管排水系统的管道布局相对简单，安装和维护也更加方便。

单立管排水系统还具有较低的成本。

由于它不需要大量的管道和附属设备，因此在材料成本和施工成本方面都较为经济。

此外，单立管排水系统的维护也相对容易，因为只有一条立管需要维护，大大减少了维护工作的工作量和时间。

虽然单立管排水系统具有许多优点，但也存在一些局限性。

首先，由于只有一条立管，如果排放污水的设备过多或排放水量较大，可能会导致排水速度较慢或堵塞现象。

其次，由于污水排放器通常位于楼层的中央位置，因此在建筑物两侧的较远设备可能会导致排水距离较长，影响排水的效率。

最后，单立管排水系统需要较为严格的管道清洗和维护，以确保排水系统的正常运行，否则可能会影响排水效果甚至出现故障。

总的来说，CECS 275-2010苏维托单立管排水系统技术规程规定了单立管排水系统的设计、安装和维护要求，为建筑物提供了一种高效、节约空间的排水解决方案。

尽管它具有一些局限性，但在适用范围内，单立管排水系统仍然是一种可靠和经济的选择。

单立管排水系统与多立管排水系统的比较研究摘要：传统的厨卫的排水系统已经明显不再适应人民的生活了，所以逐渐开发设计出了单立管排水系统和多立管排水系统。

两种排水系统相结合，共同促进人民生活水平的提高，同时排水系统的设计也要符合安全性、经济性以及人性化的要求。

本篇就结合两种排水系统的特点和技术，详细比较了二者的区别与差异。

关键词：单立管排水系统；多立管排水系统；二者区别引言随着我国建筑行业的不断发展，高层建筑中的排水使用器具也越来越多，在使用中对于排水管道的使用要求也越来越高。

排水系统的流量越来越大，因此就需要对排水立管进行合理的设计和使用，综合考虑设计、施工、造价等方面的因素进行选择。

在管网中使用的排水系统分为：单立管、双立管和特殊单立管。

其中的单立管系统是利用一根管道实现了排水和排气的双重功能，单立管主要应用在高层建筑中。

一、单立管排水系统的类型及特点随着技术的发展，单立管排水系统成为了建筑区内污水排出系统的重要管件之一，其主要特点在于：管道内的流量较大；在使用时安装方便，占用空间较少，并且相对节省了使用材料。

在单立管中的苏维脱单立管和AD 型特殊单立管，这两种管型适用性较强，因此适用范围较广。

1、苏维脱单立管排水系统在苏维脱单立管排水系统的使用中，采用气水混合产生的配件，在管道中的上部使用苏维托特制的配件，在下部使用泄压管道装置。

泄压管的使用是为了将正压区中的压力释放到负压区中，使两个区间的压力保持平衡，保证捧起水管道的整体稳定。

在进行排水的过程中利用到了混合器原理和放气器原理。

其主要特点是：利用挡板使得水流进入立管中，同时保证立管中存在气流，为整个系统提供压力所需要的流动空气，使气压的变化值保持在最小值。

经过的水流在立管内向下流通，在经过偏置管时会减小水流的速度，同时水流的方向也随之改变，水体分离，由于空气的涌入便形成了气水混合物，其下降速度较慢、比重和吸力较小，有效的减少了在下降过程中因重力原因产生的负压。
