三、发展历史与前景特殊单立管系统技术起源于欧洲，欧美和日本应用将近三、四十年，采用1969年从瑞士引进的SOUBENTO技术，在多年实际的使用中不断进行技术改进，特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。
待引进国内后，针对实际排水情况，加大了接头内径，调整了叶片角度，符合最大的立管通水能力以不破坏器具水封为前提，并控制水封损失值在25mm以下，管内空气正负压在±40mmAq 以内，为可容许的范围内所达到的最大排水量，完全达到超高层建筑的排水要求。
国内诞生的新规范于2009年才确立了特殊单立管系统的规程，为此国内的单立管系统是近几年才开始着手铺向市场，当前国内拥有单立管专利和生产的厂家还较少。
特殊单立管系统因节省材料、排水流量大等各项优势，弥补了普通单立管和普通双立管各自的缺点。
这是科技的力量也是社会发展的必然，优良的系统代替并淘汰落后系统，特殊单立管系统的前景将为社会城镇化的建设而贡献自己应有的力量。
四、特殊单立管性能特点1、单管排水又排气。
——高层建筑不需要排气立管，单管实现排气和排水。
通过管件内部叶片形成螺旋水流下水，水流贴管壁旋转减速排出，同时形成中空排气。
2、节约成本和空间。
——由于省去了排气管，所以节省了排气管和管件的成本，而且整个排水系统只占一个排水管空间。
同时，该系统的噪音很低。
3、耐压、抗震、耐腐蚀。
——除了独特的排水技术，还有良好的铸造和热处理工艺以及严格的质量检验，铸铁制件耐压性能更好，更适合高层建筑。
防震要求能达到左右摇摆30度角，不发生漏气和漏水。
内外表面都有厚度为0.8mm的防锈涂装，有很高的耐酸碱腐蚀性能。
4、纤细、轻量、寿命长。
——与传统排水系统相比，要达到相同排水效果时管件直径更小。
因为管径小，没有排气管，排水系统重量自然轻。
由于卓越的防腐性能，使产品使用寿命比一般铸铁管件使用寿命更长久。
5、安装维修更简捷。
——单管系统安装和维修都更方面简捷，又节省了安装人工和费用成本。
特殊单立管排水系统文／姜文源刘彦菁李云峰目次1 特殊单立管排水系统和排水系统体系------------------------------------ 12. 我国特殊单立管排水系统发展三阶段----------------------------------------------22.1 第一阶段，特制配件单立管排水系统阶段 --------------------------------------22.2 第二阶段，内螺旋管单立管排水系统阶段 --------------------------------------32.3 第三阶段，现阶段-----------------------------------------------------------43. 三种类型的特殊单立管排水系统.-------------------------------------------------83.1 管件特殊类单立管排水系统---------------------------------------------------83.2 管材特殊类单立管排水系统--------------------------------------------------133.3 管件特殊、管材特殊类单立管排水系统----------------------------------------154. 我国现有的特殊单立管排水系统-------------------------------------------------165. 排水流量测试工作-------------------------------------------------------------191. 特殊单立管排水系统和排水系统体系特殊单立管排水系统是单立管排水系统的一种。
与普通单立管排水系统的区别在于特殊单立管排水系统或管件特殊，或管材特殊，或管件、管材都特殊，而不像普通单立管排水系统采用普通排水管件和普通排水管材。
吉博力单立管苏维脱排水系统吉博力苏维脱排水系统简单有效吉博力苏维脱排水系统对比对比:单立管排水系统平行通气排水系统间接平行通气排水系统全通气排水系统吉博力苏维脱单立管排水系统吉博力苏维脱排水系统特点单立管系统110 mm单立管卫生器具没有通气系统 每层允许安装的卫生器具有限卫生器具的单一连接允许最高楼层为六层每层允许最多的坐便器:十四个坐便器或立管最大排水量为4,2l/s吉博力苏维脱排水系统特点平行通气排水系统110 mm通气系统与排水立管平行有限的卫生器具数量卫生器具的单一连接单排水立管允许最高楼层为十层每层允许最多的坐便器:三十个坐便器或立管最大排水量为5,9l/s吉博力苏维脱排水系统特点全通气排水系统110 mm单立管主通气系统与排水立管平行 所有卫生器具都有通气系统 每层允许安装更多的卫生设备 Common connections offixtures允许的楼层最大可以五十层 每层允许最多的坐便器:五十个坐便器或立管最大排水量为7,6l/s吉博力苏维脱排水系统特点苏维脱单立管系统110 mm单立管每层只安装一个苏维脱不需要主通气系统卫生器具不需要二级通气系统每层连接更多的卫生器具Individual or common connections 允许的楼层可达五十层每层允许最多的坐便器:七十三个坐便器或立管最大排水量为8,7l/s吉博力苏维脱排水系统中国排水标准中对不同情况的立管排水能力GB50015-200328121602510150167.5147125105.411094.5100-3.890-352.575-1.2-1.050带专用通气系统或主通气管仅伸顶通气系统带专用通气系统或主通气管仅伸顶通气系统塑料管道立管最大排水能力(l/s)铸铁管道立管最大排水能力(l/s)DN带通气管的立管系统吉博力苏维脱排水系统通气管管径确定(根据中国标准GB50015-2003 )100100755040--通气立管-50504032--环形通气-5050-323232器具通气16012510075504032排水管管径(mm)通气管名称110 mm吉博力苏维脱排水系统苏维脱的基本知识苏维脱的基本功能是消除立管系统内的过压变化排水的一个基本功能是确保立管和卫生器具之间的水封以阻止臭气进入室内。
单立管排水系统的类型及特点随着技术的发展，单立管排水系统成为了建筑区内污水排出系统的重要管件之一，其主要特点在于：管道内的流量较大；在使用时安装方便，占用空间较少，并且相对节省了使用材料。
在单立管中的苏维脱单立管和AD 型特殊单立管，这两种管型适用性较强，因此适用范围较广。
1、苏维脱单立管排水系统在苏维脱单立管排水系统的使用中，采用气水混合产生的配件，在管道中的上部使用苏维托特制的配件，在下部使用泄压管道装置。
泄压管的使用是为了将正压区中的压力释放到负压区中，使两个区间的压力保持平衡，保证捧起水管道的整体稳定。
在进行排水的过程中利用到了混合器原理和放气器原理。
其主要特点是：利用挡板使得水流进入立管中，同时保证立管中存在气流，为整个系统提供压力所需要的流动空气，使气压的变化值保持在最小值。
经过的水流在立管内向下流通，在经过偏置管时会减小水流的速度，同时水流的方向也随之改变，水体分离，由于空气的涌入便形成了气水混合物，其下降速度较慢、比重和吸力较小，有效的减少了在下降过程中因重力原因产生的负压。
放气器的原理是：管道内的水流在重力的作用下下落，在下落的过程中与隔离空气室中的偏置管相撞击，在此过程中，水流中的空气就得到了释放，在释放气体后的水流体积减小，就能够顺利进入水平管道空间内，管道中的反压力得到了有力的减少。
2、AD 型特殊单立管AD 型特殊单立管是排水系统中较先进的一种，其主要特点在于在接头中采用铸铁件，并在配件内进行导流浆片的设置，水流在经过管道时呈连续螺旋状。
螺旋水流在经过导流浆片时被加大了压力，有效地解决了管道中产生的水舌现象。
在立管中的水进入横管时，在接头处的停留减缓了水速，产生的重力流的压力得到了有效的减少，阻止了水跃现象的产生，使得排水的过程更加顺畅。
3、旋流降噪特殊单立管排水系统\在旋流降噪特殊单立管排水系统的使用中，如果排水量的要求在6 L/S 以下，就要使用CH-1 型的旋流降噪特殊单立管排水系统。
特殊单立管排水系统一、系统概述特殊单立管排水系统（special single stack drainage system）——排水立管分别采用特殊管件、特殊管材或同时采用特殊管件、特殊管材的单根立管的排水系统。
主要包含以下几种大类：1）、苏维托单立管排水系统（sovent single stack drainage system）——上部特殊管件采用苏维托的特殊单立管排水系统，简称苏维托系统。
2）、旋流器单立管排水系统（single stack drainage system with cyclone joint）——上部特殊管件采用旋流器的特殊单立管排水系统，简称旋流器系统。
3）、加强型旋流器单立管排水系统（strengthening cyclone single stack system）——上部特殊管件采用加强型旋流器的特殊单立管排水系统，简称加强型旋流器系统。
4）、螺旋管单立管排水系统（single stack drainage system with spiral ribs）——排水立管采用硬聚氯乙烯（PVC-U）螺旋管，上部特殊管件采用普通型旋流器（旋转进水型管件）或中空壁的特殊单立管排水系统。
简称螺旋管系统。
有内螺旋单立和中空螺旋单立两种系统。
综述：是建筑区管网排水系统的一种。
也就是说建筑管网排水是由一根管道实现，采用了特殊管件在一根管道中实现了既排水又通气。
此为新工艺，主用于大于等于10层的多层、高层建筑，将取代高层所用的普通双立管排水系统（排水立管和通气立管两根管道组成）。
二、特殊单立管系统优势三、发展历史与前景特殊单立管系统技术起源于欧洲，欧美和日本应用将近三、四十年，采用1969年从瑞士引进的SOUBENTO技术，在多年实际的使用中不断进行技术改进，特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。
待引进国内后，针对实际排水情况，加大了接头内径，调整了叶片角度，符合最大的立管通水能力以不破坏器具水封为前提，并控制水封损失值在25mm以下，管内空气正负压在±40mmAq以内，为可容许的范围内所达到的最大排水量，完全达到超高层建筑的排水要求。

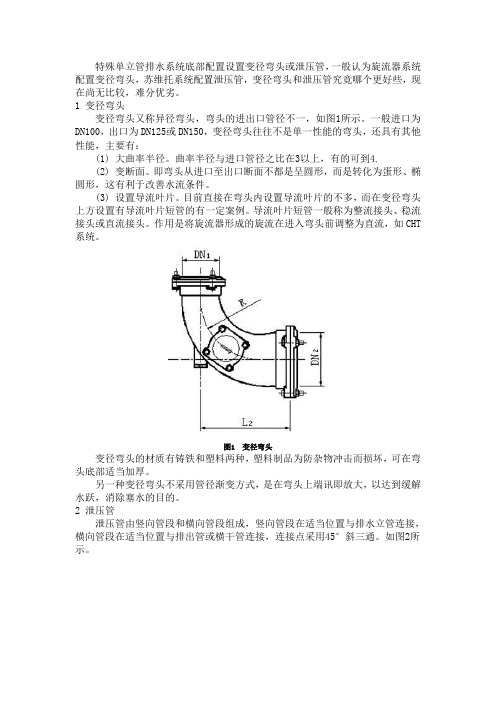

特殊单立管排水系统底部配置设置变径弯头或泄压管，一般认为旋流器系统配置变径弯头，苏维托系统配置泄压管，变径弯头和泄压管究竟哪个更好些，现在尚无比较，难分优劣。
1 变径弯头变径弯头又称异径弯头，弯头的进出口管径不一，如图1所示。
一般进口为DN100，出口为DN125或DN150，变径弯头往往不是单一性能的弯头，还具有其他性能，主要有：(1) 大曲率半径。
曲率半径与进口管径之比在3以上，有的可到4.(2) 变断面。
即弯头从进口至出口断面不都是呈圆形，而是转化为蛋形、椭圆形，这有利于改善水流条件。
(3) 设置导流叶片。
目前直接在弯头内设置导流叶片的不多，而在变径弯头上方设置有导流叶片短管的有一定案例。
导流叶片短管一般称为整流接头、稳流接头或直流接头。
作用是将旋流器形成的旋流在进入弯头前调整为直流，如CHT 系统。
图1 变径弯头变径弯头的材质有铸铁和塑料两种，塑料制品为防杂物冲击而损坏，可在弯头底部适当加厚。
另一种变径弯头不采用管径渐变方式，是在弯头上端讯即放大，以达到缓解水跃，消除塞水的目的。
2 泄压管泄压管由竖向管段和横向管段组成，竖向管段在适当位置与排水立管连接，横向管段在适当位置与排出管或横干管连接，连接点采用45°斜三通。
如图2所示。
图2 泄压管连接1排水立管 2泄压管 3排水横干管泄压管有两个功能，主功能是泄压，因为排水立管底部由于水流方向改变，由于流速不同，也由于位能转化为势能，造成立管底部水跃和壅水现象，阻断了空气通道，立管底部形成正压，而设置了泄压管，正压可以通过泄压管得到释放。
泄压管第二个功能是排水，底层卫生器具排水如不单独排出时，可接入泄压管的竖向管段或横向管段，如图3、图4所示。
图3 底层卫生器具排水管接入泄压管竖向管段1排水立管 2泄压管 3卫生器具 4楼板图4 底层卫生器具排水管接入泄压管横向向管段1排水立管 2泄压管 3卫生器具 4楼板泄压管从跑气器转化而来，苏维托系统刚采用时，系统的上部特殊管件采用苏维托，下部特殊管件就采用跑气器，跑气器构造如图5所示，安装如图6所示。
苏维托特殊单立管同层排水系统工程实践应用浅谈张睿卿（山西省建筑设计研究院山西太原030013）摘要：本文介绍了特殊单立管排水系统的几种形式，并对特殊单立管系统选用的几个主要因素进行简单分析；特别对苏维托特殊单立管同层排水系统在设计和施工过程中的难点和重点进行了一定的归纳、总结。
关键词：特殊单立管排水系统、苏维托、底部泄压管、阻火圈、HDPE管材、同层排水一、特殊单立管排水系统常见的几种形式：特殊单立管排水系统，由字面意义就能很好理解其定义。
首先是单立管系统，不同于一般的高层建筑设置污水、通气两根立管并通过H管将二者相连，仅设置一根污水立管并伸顶通气；其次讲特殊性，主要体现在管件特殊或管材特殊，亦或是管材、管件均特殊。
目前，国内有着成熟应用经验的特殊单立管排水系统主要有：苏维托特殊单立管排水系统、CHT 型加强旋流器特殊单立管排水系统、GY型特殊单立管排水系统、AD型特殊单立管排水系统、STD型特殊单立管排水系统、DT型特殊单立管排水系统、内螺旋管单立管排水系统、中空壁内螺旋管单立管排水系统和漩流降噪特殊单立管排水系统。
其中尤以苏维托、CHT 型加强旋流器二者占有较大的市场份额。
二、特殊单立管排水系统选用的主要因素1、排水能力：特殊单立管排水系统立管最大设计排水能力是否能满足所接入的各层卫生器具最大排水流量（管段排水设计秒流量），是系统选用的首要原则。
现有的几种特殊单立管系统技术规程中的试验数据基本均在长沙湖大塔和上海嘉定吉博力塔测试而得，随着国内山西高平泫氏塔、广东东莞万科塔、扬安集团平安塔、临沂庆达塔等多个排水试验塔的建成并投入使用，特殊单立管排水系统的排水能力试验数据将会更精确。
而《住宅生活排水系统立管排水能力测试标准》CECS336:2013的问世，更为立管排水能力测试提供了技术体系的支持。
就目前的设计现状，笔者认为应以《建筑给水排水设计规范》中提供的参数为准，技术规程中的数据仅做参考。
需特别注意的是，排水立管所承接的污水支管楼层数在15层以上时，其最大设计排水能力最好按规范值取0.9的系数。
漩流降噪特殊单立管排水系统推广分析经初步了解，特殊单立管排水系统共分三大类，即苏维托（混合器）单立管排水系统、旋流器单立管排水系统、内螺旋管单立管排水系统。
这三大类中还分别包括了许多小类型，但总的来看，可分为三种情况：一，管件特殊、排水立管管材普通；二，管件及排水立管管材均特殊；三，管件普通，排水立管管材特殊。
依照现行《建筑给水排水设计规范》GB50015-2003（2009年版），各种系统的立管最大设计排水能力见下表：但按照《漩流降噪特殊单立管排水系统技术规程》，其最大排水能力如下：同时，《漩流降噪特殊单立管排水系统技术规程》中还规定：经查阅《漩流降噪特殊单立管排水系统在高层居住建筑中的应用》（摘自《给水排水》），得知在青岛黄岛某高层住宅项目中，33层的居住建筑采用了GH-Ⅱ型漩流降噪特殊单立管排水系统。
其设计依据为《漩流降噪特殊单立管排水系统技术规程》。
该规程内规定的漩流降噪特殊单立管排水系统最大排水能力达10.0L/s（经查相关资料，有权威专家指出现行规范对漩流降噪特殊单立管排水系统的排水能力值规定偏小，故建议采用《漩流降噪特殊单立管排水系统技术规程》的规定值。
）。
最新研究发现，立管排水能力会随着高度的增加而减小，15层及以下，折减系数为1.0；16—30层折减系数为0.9；31—45层折减系数为0.81；46—60层折减系数为0.729，以此类推。
依照上述技术参数，假设每个卫生间配置浴盆、洗脸盆、大便器、洗衣机各一个，采用污废水合流系统，计算出如下结果：各系统适用的范围造价方面，根据住宅项预算比较，漩流降噪特殊单立管排水系统每米造价73.5元，采用传统双立管排水系统每米造价100.8元，单立管系统较双立管系统每米造价节省27.3元。
整个项目室内排水系统节省造价约22.468855万元。
综合以上因素，建议按照本文推荐的参数推广漩流降噪特殊单立管排水系统。
苏维托单立管排水设计实例
曹爽
2011-11
一、工程设计介绍
1、工程概况
本工程为2#住宅楼，地下2层，地上10层，总高度为30.0米。
地下2层为戊类库房和设备用房，地下一层为戊类库房和设备用房及文体活动中心，首层为物业、社区卫生服务站、社区居民委员会、社区服务中心及文体活动中心。
地上2-10层为住宅。
本工程采用污、废水合流制，室内±0.00以上污、废水重力自流，排入室外污水管道。
住宅地上部分卫生间均采用同层排水系统，并采用苏维托单立管系统。
室内±0.00以下污废水及消防电梯排水，均采用潜水排污泵提升后排至室外污水管道。
本工程住宅为高档住宅，根据甲方要求，住宅卫生间部分排水需要采用苏维托单立管排水系统。
根据规范，苏维托单立管排水系统有别于普通单立管排水系统，也有别于双立管排水系统。
与普通单立管排水系统相比，苏维托单立管排水系统排水立管排水能力大，排水水力工况好；与双立管排水系统相比，苏维托单立管排水系统节省管材，少占面积且便于施工。
苏维托单立管排水系统是特殊单立管排水系统中特点显著、性能良好且应用较早，应用较广，应用时间较长并值得推荐的一种排水系统。
苏维托单立管排水系统宜在下列情况下采用：
l 排水立管排水设计流量大于《建筑给水排水设计规范》GB50015
中仅设伸顶通气管的排水立管最大排水能力(排水立管管径为
DN100和De110)时；
2 建筑标准要求较高的多层和高层住宅、公寓、宾馆、医院病
房等有小卫生间( 内设有大便器、洗脸盆、浴盆或淋浴器等卫生器具的卫生间) 的建筑；
3 同层接入排水立管的横支管数量较多的排水系统；
4 卫生间或管道井面积较小、难以设置通气立管(专用通气立管、主通气立管或副通气立管) 的建筑；
5 需设置环形通气管或器具通气管，但不设置通气立管的建筑；
6 要求降低排水水流噪声和改善排水水力工况的场所。
当排水立管排水设计流量小于仅设伸顶通气管的普通单立管
排水系统排水立管的最大排水能力并符合本条第2 ～6 款中的任一款时，根据需要也可采用苏维托单立管排水系统。
所以根据以上要求，本工程可以采用苏维托单立管排水系统。
作为设计人我之前对这种排水系统得设计接触得比较少，所以刚开始感觉很棘手，在负责人与总工的共同帮助下，了解并完成了此次排水系统的设计。
2、苏维托单立管排水系统Sovent single stack drainage system
排水横支管与排水立管采用苏维托相连接的特殊单立管排水系统，简称苏维托系统。
那么什么叫做苏维托呢？苏维托——旧称混合器、混和器。
为设在排水立管上，用于排水横支管与排水立管相连接，具有能消除水舌现象和减缓立管中水流速度等功能要求的特殊管件。
对于底层卫生间的排水，要排入安装在排水立管底部用于通气、泄压的管道——泄压管。
苏维托单立管排水系统应由苏维托、泄压管、排水管材和普通排水管件等组成。
1—排水立管；2 —苏维托；3 —伸顶通气管；4 —排水横干管；5—排水横支管；6—泄压管；7—洗脸盈；8—大便器；9—楼板
3、苏维托单立管排水系统管材
苏维托单立管排水系统的管材可按下列选用：
l 当采用塑料管时，可采用高密度聚乙烯(HDPE) 管、硬聚氯乙烯
(PVC_U )管或聚丙烯(PP)管；
2 当采用金属管时，宜采用柔性接口排水铸铁管；
3 当有消音要求时，宜采用高密度聚乙烯(HDPE) 消音管和其他材质的消音管。
4苏维托单立管排水系统的管材不宜采用内螺旋管(普通型内螺旋管、中空壁内螺旋管、加强型螺旋管和加强型钢塑复合螺旋管) 本工程排水采用建筑排水高密度聚乙烯（HDPE）管，焊接。
管径以公称外径"DeXX"表示。
4、苏维托Sovent
1.苏维托的构造
1—乙字管；2—挡板；3—立管水流腔；4—横支管水流腔；
5—混合区；6—横支管预留接口；7—缝隙；8—立管中心
线
1）带乙字管，其内径不应小于立管内径；
2）内设挡板，挡板上部应有空气通道；
3）内部空间应分为立管水流腔和横支管水流腔两部分，立管水流腔过水断面尺寸不得小于立管内径；
2.HDPE 苏维托应有上下两排三个方向预留接口，上排管径为
DN100(De110)，下排管径为DN75(De75)。
如下图：
本工程根据精装及甲方要求，住宅卫生间内部座便器排水后接，敷设在墙里，标高为h+0.02(h—相对于本层建筑地面标高),根据厂家样本，管径为De90,接入上排管径为De110的预留接口。
其余洗手盆、地漏（本工程采用苏维托单立管排水系统所使用的地漏均要使用横排水地漏）等卫生器具的排水，敷设在垫层里，起始端标高
为h-0.07(h—相对于本层建筑地面标高),单个卫生器具排水管径为De56，接入下排管径为De75的预留接口。
3.苏维托应具有下列主要功能：
1）降低排水立管的压力波动；
2）有效限制立管水流速度，起消能作用；
3）使立管水流和横支管水流在水流方向改向之前不互相干扰，不产生水舌现象；
4）内挡板上部应有足够缝隙，缝隙宽度应与腔体净宽等长；5）可同时连接1～3 个方向多个排水横支管或连接通气管。
5、泄压管
苏维托单立管排水系统排水立管底部应设置泄压管，泄压管应由竖向管段和横向管段组成，泄压管应以45°管件与排水立管和排水横管连接，连接点距排水立管底部不应小于2m。
1—排水立管；2—泄压管；3—排水横干管当底层卫生器具排水管接入泄压管时，泄压管管径应与排水立管管径相同。
当底层卫生器具排水管单独排出，不接入泄压管时，泄压管管径可比排水立管管径小一级。
泄压管管材应与排水管管材相同。
泄压管横向管段坡度应与排水横干管坡度相同。
本工程住宅首层卫生器具排水管不单独排出，接入泄压管，如图所示：
底层卫生器具排水管接人泄压管竖向管段
1——排水立管；2——泄压管；3——卫生器具；4——楼板
规范要求：接人泄压管的卫生器具数量不应多于洗脸盆、浴盆(或淋浴器) 、大便器和洗涤盆各一个。
6、总结
排水立管有两个薄弱环节，一是排水横支管与排水立管连接
处，立管水流和横支管水流相互干扰，这个问题已由苏维托来解决。
另一个是立管底部，由于水流方向改变，于流速不同，也由于水流位能和动能的转化，在立管底部会出现水跃和壅水现象，压力波动剧烈，过去苏维托单立管排水系统设置跑气器来平衡压力，现改用泄压管，泄压管与立管连接点在正负压转换零点之上，与横干管的连接点在气水分离段上。
泄压管就其实质是从跑气器和跑气管转化而来，跑气器立管水流冲击凸块，水流噪声大，而且设置位置低、体积大，现改为斜三通，接出泄压管，再连接至排水横干管，兼有通气泄压功能，当底层卫生器具排水管不单独排出时，也兼有排水功能。
泄压管从原跑气器演变而来，泄压管的竖向管段相当于原
跑气器的跑气管竖向管段，泄压管的横向管段相当于原跑气器的跑气管的横向管段，区别只在于跑气器被Y 形三通和弯头所替代。
泄压管与排水立管的连接点位置距立管底部在2m以上，保证在压力零点位置以上；泄压管与排水横干管的连接点位置距立管底部在2 m 以外，确保水气已经分离，以保证泄压管的气流畅通。
通过此工程，让我了解了单立管排水系统的原理及设计要点，对今后类似工程的设计有了更大的把握。
参考文献
（一）、《建筑给水排水设计规范》GB50015-2003(2009版)。
（二）、《住宅设计规范》GB50096-1999(2003版)。
（三）、《住宅建筑规范》GB50368-2005。
（四）、《建筑中水设计规范》GB50336-2002。
（五）、《高层民用建筑设计防火规范》GB50045-95(2005版)。
（六）、《建筑灭火器配置设计规范》GB50140-2005。
（七）、《自动喷水灭火系统设计规范》GB50084-2001(2005版)。
（八）、《建筑与小区雨水利用工程技术规范》GB50400-2006。
（九）、《建筑给水钢塑复合管管道工程技术规程》CECS125:2001。
（十）、《建筑与小区雨水利用工程技术规范》GB50400-2006。
（十一）、《建筑排水高密度聚乙烯（HDPE）管道工程技术规程》CECS 282:2010。
（十二）、《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005。
（十三）、《建筑同层排水系统技术规程》CECS247:2008
（十四）、《苏维托单立管排水系统技术规程》CECS275:2010 （十五）、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
