楼宇自控系统的监控原理

楼宇自控（BA）系统可以监控什么这里告知你楼宇掌控系统涉及的内容比较大，其中最为常见的就是楼宇自动化系统，楼宇自动化系统（BAS）是智能大厦中的一个集成子系统，重要功能是实施对大楼内实时监控系统的集成监控、联动和管理，那么，楼宇自控系统可以监控哪些东西呢？楼宇自控系统可以监控哪些东西（一）供电系统监控功能大楼内的供电是考核智能大厦服务质量的紧要指标，通常要对大楼内的供电变压器、高压侧供电参数、低压侧供电参数（也可以只监测一项）进行监测。

1、变压器温度监测：实时监测供电变压器的温度，将采集的温度值存入数据库中，为数据查询和曲线输出供给依据。

2、供电高压侧监测：对供电高压侧的电压、电流进行实时监测，将采集数值存入数据库，为数据查询和曲线输出供给依据。

3、供电低压侧监测：对供电低压侧的电压、电流、功率因数进行实时监测，将采集数值存入数据库，为数据查询和曲线输出供给依据。

4、报警功能：变压器超温、高、低压侧过电压、过电流时输出故障报警。

5、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。

（二）照明系统监控功能大楼内照明也是进行智能化管理的项目之一，对比明实施监控，重要是为了更好地节省能源，利用预先布置好的时间程序对比明进行自动掌控。

1、公共区照明监控：采纳定时程序掌控，实施启停掌控、运行状态、故障报警、累计运行时间。

2、生活区照明监控：采纳定时程序掌控，实施启停掌控（其中泛光照明只是在节假日中投入）、运行状态、故障报警、累计运行时间。

3、办公区照明监控：对正常工作日、双休日、节假日采纳不同的时间掌控，依据照度传感器采集的数据进行调光掌控，实施启停掌控、运行状态、故障报警、累计运行时间。

4、事故照明：显现紧急事故时自动启动事故照明，并发出报警。

5、报警功能：各个区域的照明故障报警，紧急事故的报警（启动事故照明）。

6、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。

7、区街和泛光照明：采纳定时程序掌控，实施启停掌控、运行状态、故障报警、累计运行时间。

楼宇自控系统原理一、引言楼宇自控系统是指利用先进的自动化技术和信息通信技术，对楼宇内的照明、空调、供水、供电等设备进行集中控制和管理的系统。

本文将介绍楼宇自控系统的原理及其相关技术。

二、楼宇自控系统的组成楼宇自控系统一般由传感器、执行器、控制器和监控系统等部分组成。

1. 传感器：传感器是楼宇自控系统的重要组成部分，用于感知楼宇内各种参数的变化。

常用的传感器包括温度传感器、湿度传感器、光照传感器等。

传感器将感知到的信号转换为电信号，传送给控制器进行处理。

2. 执行器：执行器是根据控制器的指令，控制楼宇内各种设备的运行状态。

常见的执行器有电磁阀、电动调节阀、电动执行器等。

执行器可以根据控制信号改变设备的工作状态，实现对楼宇内设备的控制。

3. 控制器：控制器是楼宇自控系统的核心部分，负责对传感器采集到的信号进行处理，并根据预设的控制策略生成控制信号，送给执行器控制设备的运行。

控制器采用各种控制算法，如PID控制算法、模糊控制算法等，实现对楼宇内设备的精确控制。

4. 监控系统：监控系统是楼宇自控系统的重要组成部分，用于实时监测楼宇内各个设备的运行状态，并进行数据采集、数据分析和故障诊断。

监控系统可以通过人机界面显示设备的运行状态和参数，并提供报警功能，及时发现设备故障并进行处理。

三、楼宇自控系统的工作原理楼宇自控系统的工作原理可以简单描述为传感器采集信号、控制器处理信号、执行器控制设备运行。

具体步骤如下：1. 传感器采集信号：各种传感器感知楼宇内的温度、湿度、光照等参数的变化，并将采集到的信号转换为电信号，传送给控制器。

2. 控制器处理信号：控制器接收传感器采集到的信号，并根据预设的控制策略进行处理。

控制器可以根据控制算法对数据进行处理，生成相应的控制信号。

3. 执行器控制设备运行：控制器生成的控制信号被送给执行器，执行器根据控制信号改变设备的工作状态。

例如，当温度传感器检测到温度过高时，控制器会发送信号给空调执行器，控制空调的开启或调节温度。

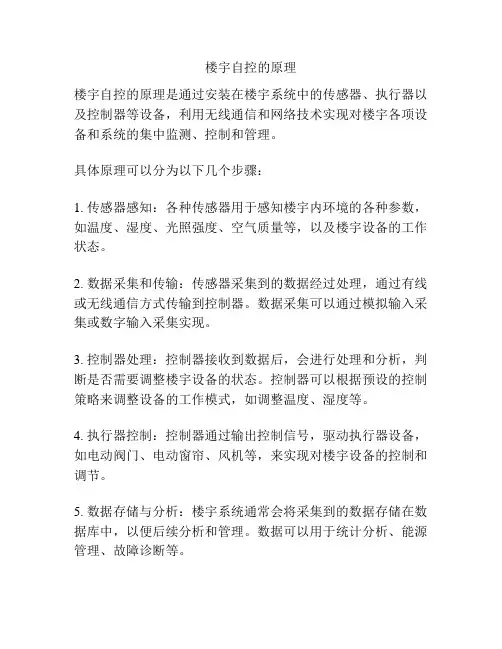

楼宇自控的原理
楼宇自控的原理是通过安装在楼宇系统中的传感器、执行器以及控制器等设备，利用无线通信和网络技术实现对楼宇各项设备和系统的集中监测、控制和管理。

具体原理可以分为以下几个步骤：
1. 传感器感知：各种传感器用于感知楼宇内环境的各种参数，如温度、湿度、光照强度、空气质量等，以及楼宇设备的工作状态。

2. 数据采集和传输：传感器采集到的数据经过处理，通过有线或无线通信方式传输到控制器。

数据采集可以通过模拟输入采集或数字输入采集实现。

3. 控制器处理：控制器接收到数据后，会进行处理和分析，判断是否需要调整楼宇设备的状态。

控制器可以根据预设的控制策略来调整设备的工作模式，如调整温度、湿度等。

4. 执行器控制：控制器通过输出控制信号，驱动执行器设备，如电动阀门、电动窗帘、风机等，来实现对楼宇设备的控制和调节。

5. 数据存储与分析：楼宇系统通常会将采集到的数据存储在数据库中，以便后续分析和管理。

数据可以用于统计分析、能源管理、故障诊断等。

6. 用户界面与远程控制：楼宇自控系统通常还提供用户界面和远程控制功能，使用户可以通过手机、平板电脑等终端设备，随时随地监控和控制楼宇设备。

楼宇自控的原理就是通过感知、采集、处理、控制和管理等环节，实现对楼宇设备和系统的智能化和自动化控制。

这样可以提高楼宇能效、舒适度和安全性，减少能源浪费和运维成本。

楼宇自控培训资料一、引言随着科技的不断发展，楼宇自控系统在现代建筑中扮演着越来越重要的角色。

它能够实现对建筑物内各种设备的自动化监控和管理，提高能源利用效率，降低运营成本，为人们提供更加舒适、安全和便捷的环境。

为了帮助大家更好地了解和掌握楼宇自控系统，本文将对其进行详细的介绍和培训。

二、楼宇自控系统的概述（一）什么是楼宇自控系统楼宇自控系统（Building Automation System，简称 BAS）是一种将建筑物内的各种机电设备，如空调、照明、电梯、给排水等，通过传感器、控制器、网络通信等技术进行集成和自动化控制的系统。

（二）楼宇自控系统的组成1、传感器：用于采集各种设备的运行状态和环境参数，如温度、湿度、压力、流量等。

2、控制器：对传感器采集的数据进行处理和分析，并根据预设的控制策略发出控制指令。

3、执行器：根据控制器的指令，对设备进行调节和控制，如调节阀、变频器、开关等。

4、网络通信：用于实现传感器、控制器和执行器之间的数据传输和通信，常见的通信协议有 LonWorks、BACnet 等。

（三）楼宇自控系统的工作原理传感器将采集到的设备运行状态和环境参数发送给控制器，控制器对数据进行处理和分析，并与预设的控制策略进行比较。

如果实际数据偏离了预设值，控制器就会发出控制指令，通过执行器对设备进行调节和控制，以使设备运行状态和环境参数恢复到预设范围内。

三、楼宇自控系统的功能（一）设备监控与管理1、实时监测设备的运行状态，如开启/关闭、运行/停止、故障/正常等。

2、记录设备的运行时间、维护周期等信息，便于进行设备维护和管理。

（二）能源管理1、根据室内外环境条件和人员活动情况，自动调节空调、照明等设备的运行参数，实现节能控制。

2、对能源消耗进行计量和统计，分析能源使用情况，为节能措施的制定提供依据。

（三）环境控制1、保持室内温度、湿度、空气质量等环境参数在舒适范围内，提高人员的工作和生活舒适度。

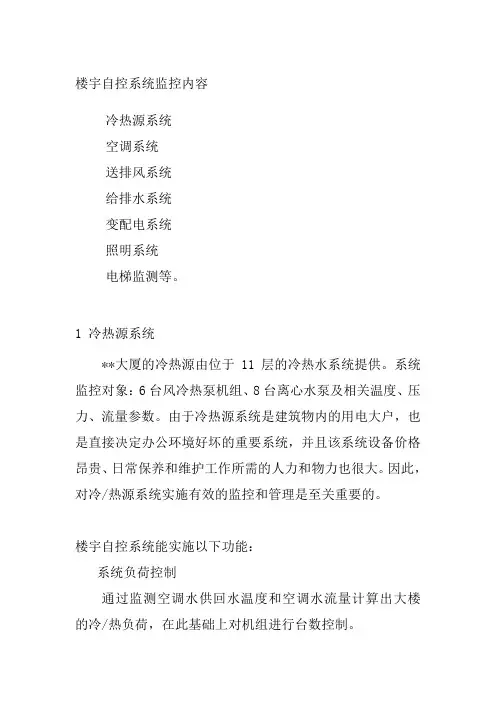

楼宇自控系统监控内容冷热源系统空调系统送排风系统给排水系统变配电系统照明系统电梯监测等。

1 冷热源系统**大厦的冷热源由位于11层的冷热水系统提供。

系统监控对象：6台风冷热泵机组、8台离心水泵及相关温度、压力、流量参数。

由于冷热源系统是建筑物内的用电大户，也是直接决定办公环境好坏的重要系统，并且该系统设备价格昂贵、日常保养和维护工作所需的人力和物力也很大。

因此，对冷/热源系统实施有效的监控和管理是至关重要的。

楼宇自控系统能实施以下功能：系统负荷控制通过监测空调水供回水温度和空调水流量计算出大楼的冷/热负荷，在此基础上对机组进行台数控制。

领先/滞后的控制在拥有多台风冷热泵机组的情况下，为了使每台机组的运行时间趋于合理，通过比较各台机组的运行时间，从而决定各台机组开启的顺序。

对于冷热源系统，楼宇自控系统具体监控内容如下：·监测- 风冷热泵机组手／自动状态、运行状态和故障状态；- 风冷热泵机组累计运行时间，发出定时检修提示；- 离心水泵手/自动状态、运行状态和故障状态；- 离心水泵累计运行时间，发出定时检修提示；- 空调水（冷冻水/空调热水）供、回水温度和回水流量；- 空调水供、回水压差；- 空调膨胀水箱高、低液位报警。

·控制- 定时控制；按预先编排的时间程序控制系统启停。

- 根据空调水供、回水温度和回水流量，计算大楼实际冷或热负荷，进行机组台选控制，并控制相应的水泵；- 根据DDC内部存储的风冷热泵机组累计运行时间，对风冷热泵机组进行时间均衡调节，系统为优先权设计：需要启动时，开启累计运行时间最短的机组；需要关闭时，关闭累计运行时间最长的机组；- 按正确顺序依次联锁启停设备；启动：离心水泵→风冷热泵机组停机：风冷热泵机组→离心水泵- 根据空调水供、回水总管压差，PID调节旁通阀开度，保持空调水供水压力稳定。

2 空调系统**大厦空调系统监控对象为空调机组、新风机组，空调/新风机组位于各层空调机房内。

楼宇自控系统（BA）一冷热源监控楼宇自动化系统或建筑设备自动化系统（BAS系统）是将建筑物或建筑群内的电力、照明、空调、给排水等管理设备或系统，以集中监视、控制和管理为目的而构成的综合系统。

BAS通过对建筑（群）的各种设备实施综合自动化监控与管理，为业主和用户提供安全、舒适、便捷高效的工作与生活环境，并使整个系统和其中的各种设备处在最佳的工作状态，从而保证系统运行的经济性和管理的现代化、信息化和智能化。

因此，采用BAS系统可以大量的节省医院人力、能源、降低设备故障率、提高设备运行效率、延长设备使用寿命、减少维护及营运成本，提高建筑物总体运作管理水平。

需求分析采用楼宇自动化控制系统对大楼的主要建筑机电设备进行集中监视和控制，以实现节能和降低运行成本为目标，保证大楼空气质量和环境舒适度，同时，提高物业管理人员的工作效率，保证设备的正常运转和日常保养，最终达到舒适、高效、节能的目标。

该项目BAS系统主要包括以下主要内容：空调冷热源系统包括对冷冻站及热源系统的运行工况进行监视、控制、测量与记录。

空调机组及通风系统包括空调机组、新风机组、送排风机。

通过楼宇自动化控制系统保证室内的空气温湿度、环境质量等参数在一定控制范围内，同时程序化机组启停，实现舒适、节能的目标。

给排水系统包括对生活水系统、排水系统、集水井高低液位监测，相关水泵运行监视和联动控制。

变配电系统通过接口方式读取主要电力参数，监视电力配电情况，记录和分析不同时段电力负荷，提交能源管理系统和集成管理系统。

照明控制监视主要照明回路的手/自动状态和开关状态的记录，控制以及联动控制部分照明回路。

电梯系统通过接口方式监视电梯的运行数据与其它系统的数据交换和通信一方面通过通讯接口实现与冷热源系统、智能照明系统、变配电系统、电梯系统的数据通讯，另一方通过建筑设备控制与管理系统与大楼集成管理系统的集成，实现与消防集成管理系统数据通讯和联动控制功能。

系统结构楼宇自控系统结构本系统采用共享总线型网络拓扑结构，本系统管理层设置了1个中央监控中心、N个操作员终端、1个BCM-ETH/MSTP网络控制器，通过MS/TP现场控制总线，连接若干个DDC控制器。
