建筑电气楼宇自控系统（BA）的设计，深层图文详细讲解现在的楼宇自控系统是一种集散式控制系统 DCS（Distributed Control System），DCS是一种管理控制的模式，其实质是集中管理、分散控制。
所谓分散控制，就是在众多设备的附近（现场），设置带有微处理芯片的控制器，然后再把这许多称为“直接数字控制器（DDC）”的现场控制器以一定的网络结构形式连接起来，形成控制网络。
（树上鸟教育电气设计培训）由多台DDC分散在现场进行控制，使现场连线大大缩短，便于实现大范围的系统控制。
数据通讯、人机界面、监控服务器及其他外设的加入使得系统成为一个整体，可实现集中操作、管理、显示以及报警等。
楼宇自控系统设计文件的构成：一、楼控点表楼控点表是设计的第一步，拿到暖通和水电的图纸之后，结合客户的要求，确定监控的范围、监控的对象、监控的模式，输出为点表。
【今晚8点30分直播】—《照明布线及应急照明设计》听课加微信/QQ 3120448392（或扫码添加）点表设计通常分为两种情况：1、第一种情况是在客户已经有了初步设计方案，方案中提供了受控设备的点表，这种情况省去了点表配置的过程，但点表的准确性和设备的配置存在问题，必须要进行核查。
通常情况下，点表的内容一般都是集中列出受控设备的数量和监控的点位。
在这种情况下进行设计，往往会存在一个误区，就是根据点表配置控制器时，按整个点表的监控点数对控制器进行整体配置，也就是说，不分区域，不分设备，只要控制器合计点数满足点表的点数要求即可，简单粗暴的一个除法搞定。
这样配制在施工时会带来很大的麻烦，小则增加控制器数量以增加不必要的成本投入，大则后期设计整个被推翻，重新来做，这样会给后期施工带来很大的麻烦。
因此，在这种情况下，一定要核实受控设备的数量和受控设备所在的楼层，仔细拆分点表，进行分区域，分楼层的配置，尽量做到每个受控设备使用单独的控制器进行控制，尽量减少施工后深化设计时出现的受控设备和控制器不符的现象。

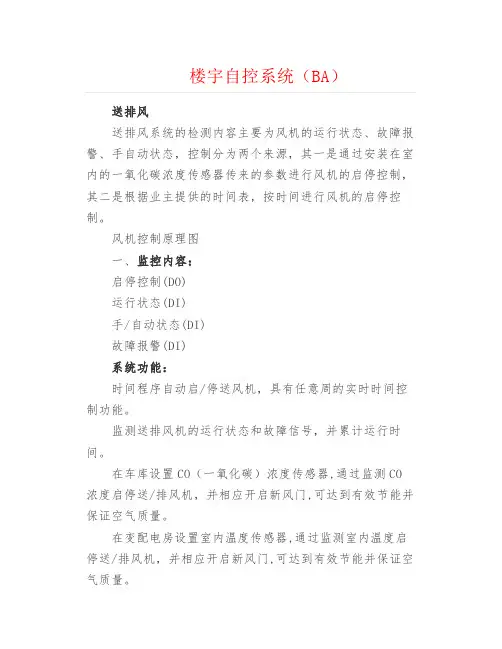

楼宇自控系统（BA）送排风送排风系统的检测内容主要为风机的运行状态、故障报警、手自动状态，控制分为两个来源，其一是通过安装在室内的一氧化碳浓度传感器传来的参数进行风机的启停控制，其二是根据业主提供的时间表，按时间进行风机的启停控制。
风机控制原理图一、监控内容：启停控制(DO)运行状态(DI)手/自动状态(DI)故障报警(DI)系统功能：时间程序自动启/停送风机，具有任意周的实时时间控制功能。
监测送排风机的运行状态和故障信号，并累计运行时间。
在车库设置CO（一氧化碳）浓度传感器,通过监测CO 浓度启停送/排风机，并相应开启新风门,可达到有效节能并保证空气质量。
在变配电房设置室内温度传感器,通过监测室内温度启停送/排风机，并相应开启新风门,可达到有效节能并保证空气质量。
中央站彩色图形显示，记录各种参数，包括状态、启停时间、累计运行时间及其历史数据等。
给水系统给排水分为生活给水和污水排放。
生活给水系统通常采用变频水泵设计，通过设置在供水管路的压力变送器的压力信号，对变频泵的转速进行控制。
污水排放系统通常为大楼地下的污水坑水泵的监控，通常，监测内容为污水坑的高液位、低液位、超高液位以及污水泵的运行状态、故障报警、手自动状态，通过液位的监测对污水泵的启停进行控制。
低区/高区生活水泵控制原理监控内容：生活水泵组运行状态（MODBUS协议）生活水泵组故障状态（MODBUS协议）生活水泵组手/自动状态(MODBUS协议)生活水泵组运行频率(MODBUS协议)供水管供水压力(MODBUS协议)生活水箱/水池液位（AI）系统功能：监测水泵的运行状态、故障报警、手/自动转换状态，并记录运行时间。
监测生活水箱液位，低液位、超高液位时显示及报警。
监测供水压力，超出压力值范围时显示及报警排水系统给排水分为生活给水和污水排放。
生活给水系统通常采用变频水泵设计，通过设置在供水管路的压力变送器的压力信号，对变频泵的转速进行控制。
楼宇自控系统（BA）二—空调与新风机组监控空调机组监控设计空气调节系统的目的在于，创造一个良好的空气环境，即根据季节变化提供合适的空气温度、相对湿度、气流速度和空气洁净度，以保证办公人员的工作效率。
空调机控制原理图监控内容：启停控制 (DO)运行状态 (DI)手/自动状态(DI)故障状态 (DI)滤网压差（DI）风机压差（DI）新风阀调节 (AO)回风阀调节 (AO)冷/热水阀调节AO)送风温度（AI）回风温湿度（AI）加湿开关（DO）系统功能：回风温度自动控制：冬季时，根据传感器实测的回风温度值自动对热水阀开度进行PID运算控制，保证空调机组回风温度达到设定温度的要求；反之，夏季根据传感器实测的回风温度值自动对冷水阀开度进行PID运算控制。
通过调节水阀的开度，使回风温度达到用户的设定值；在过渡季节则根据室外送入新风的温湿度自动计算焓值，并与室内回风的焓值进行PID运算，其结果将自动控制新风阀、回风阀、排风阀的开度，以达到自动调节混风比的作用。
回风湿度控制：根据湿度传感器的实测值自动对加湿阀进行PID运算控制，保证回风湿度达到用户的湿度设定值。
过滤网堵塞报警：空气过滤器两端压差过大时报警，并在图形操作站上显示及打印报警，并指出报警时间。
空气质量调节：在重要场所设置二氧化碳测量点，根据测量值的浓度自动调节新风比。
空调机组启停控制：根据事先设定的工作时间表及节假日休息时间表，定时启停空调机组，自动统计机组的运行时间，提示定时对空调机组进行维护保养。
联锁保护控制：风机停止后，新回排风风门、电动调节阀、电磁阀自动关闭；风机启动后，其前后压差过低时故障报警，并联锁停机；当温度过低时，进行防冻保护，开启热水阀，关闭新风门，停风机，并在图形操作站上显示报警。
节能运行,包括:间歇运行: 使设备合理间歇启停,但不影响环境舒适程度。
最佳启动: 根据建筑物人员使用情况,预先开启空调设备,晚间之后,不启动空调设备。
最佳关机:根据建筑物人员下班情况 ,提前停止空调设备。
楼宇自控系统（BA）一冷热源监控楼宇自动化系统或建筑设备自动化系统（BAS系统）是将建筑物或建筑群内的电力、照明、空调、给排水等管理设备或系统，以集中监视、控制和管理为目的而构成的综合系统。
BAS通过对建筑（群）的各种设备实施综合自动化监控与管理，为业主和用户提供安全、舒适、便捷高效的工作与生活环境，并使整个系统和其中的各种设备处在最佳的工作状态，从而保证系统运行的经济性和管理的现代化、信息化和智能化。
因此，采用BAS系统可以大量的节省医院人力、能源、降低设备故障率、提高设备运行效率、延长设备使用寿命、减少维护及营运成本，提高建筑物总体运作管理水平。
需求分析采用楼宇自动化控制系统对大楼的主要建筑机电设备进行集中监视和控制，以实现节能和降低运行成本为目标，保证大楼空气质量和环境舒适度，同时，提高物业管理人员的工作效率，保证设备的正常运转和日常保养，最终达到舒适、高效、节能的目标。
该项目BAS系统主要包括以下主要内容：空调冷热源系统包括对冷冻站及热源系统的运行工况进行监视、控制、测量与记录。
空调机组及通风系统包括空调机组、新风机组、送排风机。
通过楼宇自动化控制系统保证室内的空气温湿度、环境质量等参数在一定控制范围内，同时程序化机组启停，实现舒适、节能的目标。
给排水系统包括对生活水系统、排水系统、集水井高低液位监测，相关水泵运行监视和联动控制。
变配电系统通过接口方式读取主要电力参数，监视电力配电情况，记录和分析不同时段电力负荷，提交能源管理系统和集成管理系统。
照明控制监视主要照明回路的手/自动状态和开关状态的记录，控制以及联动控制部分照明回路。
电梯系统通过接口方式监视电梯的运行数据与其它系统的数据交换和通信一方面通过通讯接口实现与冷热源系统、智能照明系统、变配电系统、电梯系统的数据通讯，另一方通过建筑设备控制与管理系统与大楼集成管理系统的集成，实现与消防集成管理系统数据通讯和联动控制功能。
系统结构楼宇自控系统结构本系统采用共享总线型网络拓扑结构，本系统管理层设置了1个中央监控中心、N个操作员终端、1个BCM-ETH/MSTP网络控制器，通过MS/TP现场控制总线，连接若干个DDC控制器。
