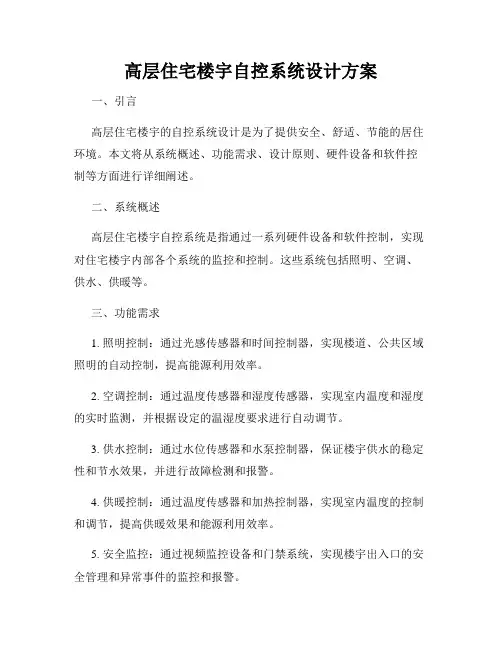

楼宇自控系统设计方案楼宇自控系统设计方案一、概述楼宇自控系统是指一种全自动化控制系统，由自动化控制设备和控制程序组成，能够实现楼宇内各种设备的控制和管理，提高能源利用效率和人员工作环境，实现节约能源和环境保护等目的。
本文基于某高层办公大厦，提出该楼宇的自控系统设计方案。
二、需求分析1、空调系统自动控制对于高层办公大楼来说，空调是非常重要的设备，它直接影响到员工的工作效率和舒适度。
因此，必须采用先进的自控系统来对空调进行自动控制。
2、照明系统自动控制办公大楼中的照明系统也非常重要，如何实现照明系统的智能控制亦是很重要的。
3、电梯系统优化电梯是办公大楼中必不可少的交通工具，如何减少传统电梯的能源浪费和等待时间，是本文的重点控制对象之一。
三、系统设计1、空调系统智能控制方案对于办公大楼中的空调系统，我们采用了环境感知技术和先进的操作控制系统来实现空调设备的自动控制。
我们选用了先进的传感器控制系统来实时感知室内温度、湿度，并通过数据分析和控制算法，对空调设备进行自动控制。
同时，我们还对每个房间进行了独立的控制，这样可以避免出现不必要的浪费和不必要的空调设备运转。
2、照明系统智能控制方案为实现楼宇内的照明自动控制，我们使用了光线感应器和开关控制同步的系统方案。
当电脑和人离开办公室时，灯光就会自动关闭。
同时，为了方便人们对照明系统的远程控制，我们还增加了手机远程操作等控制方式。
3、电梯系统优化方案在电梯运行过程中，我们采用了智能控制算法进行分析，通过调整电梯的速度、操作次数和区域设置等方式，实现电梯设备的优化控制。
在电梯的运行过程中，我们还利用了先进的人脸识别技术，对电梯上的人员进行管理和监测，以确保人员的安全。
同时我们还为电梯增加了节能模式，通过估算电梯载重、时间和区域等多种因素，实现电梯能量消耗的最小化。
四、总结通过实施本文所提出的楼宇自控系统设计方案，将办公大楼各种设备的控制和管理实现全面自动化，有效做到了能源利用的优化和经济效益的提高。
1楼宇自控系统1.1系统总体需求楼宇自控系统（BAS）是将建筑物（或建筑群）内的电力、空调、给水、排水、通风、运输等机电设备以集中监视和管理为目的，构成一个集散型系统，实现分散控制、集中管理的计算机控制网络。
楼宇自控系统是由计算机技术、网络技术、自动控制技术和通信技术组成的高度自动化的综合管理系统，它确保建筑物内设备高效运行，整体达到最佳节能效果，同时保障建筑物的安全，使其成为最佳工作与生活环境。
楼宇自控系统的整体功能可以概括为以下的四个方面：1.对建筑设备实现以最优控制为中心的过程控制自动化；2.以运行状态监视和控制运算为中心的设备管理自动化；3.以安全状态监视和灾害控制为中心的防灾自动化；4.以节能运行为中心的能量管理自动化。
楼宇自控系统的模式应采用分层分布式三层集成模式，包括管理层、自动化层、现场设备层。
系统结构必须是开放式的，采用全以太网接入方式，方便与第三方系统进行集成。
系统设计总体要求如下：1.系统设计和设备配置必须充分反映出实用性、先进性、扩展性及经济性。
2.BAS监控中心对建筑物内所有受控设备均可集中进行有效监控。
3.该网络架构应该由各种级别的以太网设备组成，以保证通讯效率。
4.应以以太网通讯为基础，由高性能的点对点（Peer-to-peer）楼宇级网络，DDC控制器，楼层级本地网络组成，其访问权限应对用户完全透明，以便访问系统的数据或改进控制程序。
5.所有动力机械设备在自动控制方式上，除了应该满足各自特定的启停及作息条件外，还必须兼顾到与系统内其他设备、设施的因果及内在关系，保证系统的可靠和安全。
6.所有受控设备在中央监控站停止工作时，均可在直接数字控制器的作用下实现就地控制。
7.当系统设置为手动操作模式时，所有的受控设备均可实现就地手动单独控制。
8.当设备故障时，备用设备能快速自动投入使用，同时锁定故障设备。
在未检修完好前不再投入使用。
9.中央监控站应能显示所有监控设备的运行状态、故障报警、监测参数、调节设定值、实时记录每一次报警、离线、禁用、超越，并能协调处理一般的突发事件。
大厦楼宇自控系统工程设计方案xx年xx月xx日•引言•工程概述•设计方案目录•工程量和造价估算•工程实施计划及进度安排•设计方案技术经济分析•结论和建议01引言大厦楼宇自控系统的主要目的是提高大厦的管理效率、节能降耗、提高舒适度等。
目的随着智能化技术的发展，楼宇自控系统已成为现代大厦建设不可或缺的组成部分。
背景目的和背景范围本设计方案主要涵盖了大厦门窗、通风、照明、供热、安防等系统的自控设计。
限制由于大厦空间有限，本设计方案在实施时需要对各种设备进行合理的布局和优化，同时受到预算和施工进度的限制。
设计方案的范围和限制02工程概述工程总面积：10万平方米工程涉及楼宇数量：5栋工程涉及楼层数量：每栋20层工程规模和复杂性工程特点和难点需要考虑多种系统之间的集成和联动工程需要进行严格的安全设计和防范工程需要实现楼宇设备自控和智能化管理工程涉及的主要系统•楼宇设备自控系统•设备监控系统•智能控制系统•能耗管理系统•信息设施系统•网络系统•信息终端系统•信息安全系统•环境控制系统•空调系统•照明系统•通风系统03设计方案楼宇自动化系统设计总结词：智能化、节能化自动化系统实现对大厦楼宇的照明、空调、通风等设备的智能控制，提高设备使用效率。
节能化设计，优化设备运行时间，降低能源消耗总结词：安全性、稳定性安全系统设计需具备对大厦内外环境的实时监控和报警功能稳定性设计，确保整个安全系统的运行稳定可靠，防止任何潜在的安全隐患楼宇安全系统设计总结词：可靠性、环保性可靠性设计，确保消防系统的运行稳定可靠，具备实时监控和预警功能环保性设计，采用新型环保材料和设备，降低对环境的影响楼宇消防系统设计楼宇给排水系统设计总结词：节水性、环保性节水性设计，采用节水设备和器具，降低用水量环保性设计，优化给排水系统，减少对环境的影响04工程量和造价估算各专业工程量清单根据设备类型和安装要求，列出设备安装所需的工程量。
设备安装管道工程电气工程智能化系统工程根据管道类型和使用场合，列出管道工程所需的工程量。
《s楼宇自控系统典型设计方案》xx年xx月xx日•系统概述•智能楼宇自控系统方案设计•智能楼宇自控系统各系统解决方案•智能楼宇自控系统设计方案应用场合目•智能楼宇自控系统设计方案展望录01系统概述1系统简介23该方案是针对现代化楼宇的自控需求设计的，旨在提高楼宇的智能化水平和运营效率。
系统通过集散式控制方式，实现对楼宇内的照明、空调、通风等设施进行分散控制和集中管理。
方案提供了全面的功能，包括设备控制、能耗管理、安全监控和环境监测等。
系统组成硬件包括传感器、执行器、控制器和通讯设备等，负责数据采集、控制指令的执行和通讯。
软件包括监控软件、设备控制软件和能耗管理软件等，负责数据处理、设备控制和能耗优化等功能。
系统由硬件和软件两部分组成。
系统功能通过智能控制器实现对楼宇内设备的分散控制和集中管理。
设备控制能耗管理安全监控环境监测对楼宇内的能耗进行实时监测和统计分析，提出节能措施并实现能耗优化。
通过视频监控、门禁等设备实现对楼宇内的安全监控，并具备报警功能。
通过传感器实现对楼宇内环境参数的实时监测和报警，包括温度、湿度、CO2浓度等参数。
02智能楼宇自控系统方案设计设计理念通过智能控制和优化设备运行，降低楼宇能源消耗。
高效节能提高楼宇内环境舒适度，提升人员生活和工作环境质量。
舒适性运用先进的技术和设备，确保楼宇运行的稳定性和可靠性。
可靠性针对不同楼宇的特殊需求，设计方案具备灵活性和可扩展性。
适应性采用集散式控制系统，实现楼宇设备、设施的集中监控和分散控制。
系统架构根据楼宇需求，选择高品质、可靠的设备，确保系统稳定性。
设备选型引入人工智能、物联网等技术，实现设备的智能预测维护、智能节能等功能。
智能化应用设计完善的安全防护体系，保障控制系统和数据的安全性。
安全防护设计方案方案特点本设计方案通过优化设备运行和控制策略，能够降低楼宇能源消耗30%以上。
节能高效舒适性好可靠性高扩展性强设计方案注重环境舒适度，能够有效提升人员的生活和工作体验。
某大厦楼宇自控系统工程设计方案一、设计背景本文档是某大厦的楼宇自控系统工程设计方案，该大厦是一栋高档办公楼，由于其高档定位，工程设计方案必须精细、先进，确保楼宇内部各设施的高效、稳定的运行，提高楼宇的管理水平，满足人们日益增长的舒适和安全需求。
二、设计目标1.满足楼宇内空调、照明和安全监控等设施的自动化控制需求；2.提高楼宇管理和维护效率，降低物业成本，提高物业管理水平；3.优化能源消耗，节约能源，降低楼宇运营成本；4.提高用户的舒适度和安全感。
三、设计方案1.智能化控制系统智能化控制系统是该大厦楼宇自控系统的核心。
该系统由计算机软、硬件、网络、控制器和传感器组成，能够实现空调、照明、安防监控、电梯等设施的自动化控制。
（1）空调系统控制对于空调系统，应根据楼层的使用情况，采用分区控制的方式，人员密集区域的温度管理更加精细，同时通过无线传感器实时监测温度、湿度变化，控制空调设备的运行。
此外，对于一些封闭空间，建议采用新风系统，结合CO2浓度监测作为启停控制信号，通过纳新风量、排等操作，提高空气室内质量。
（2）照明系统控制照明系统应分多个区域进行控制，通过人体感应器和光线传感器实时监测周围环境，根据当前环境状况合理调节照明度，使得不同区域的照明状态都能满足使用需求。
同时，在少人行动区，可以采用灭灯模式以节约能源的同时对使用者无负面影响。
（3）安防监控系统控制安全监控系统需要同时监测楼内外的情况，通过人脸识别、卡片识别等手段实现对进出人员和车辆的管控，采用红外线探测器、烟雾火灾检测器等安全设备，实时监控楼内各区域的安全状况。
出现安全问题时立即启动报警器声响和推送门禁相关信息到管理员的手机上便于快速处理。
2.设施运行监控该系统可以精细监测运行过程中的能耗及设备状态等指标，通过数据分析可及时了解楼宇设备能耗情况，按照不同条件设置能耗预警点提早发现问题，同时基于运行数据指标和存在问题的分析，可在ERP内预警相应物料的保养及维护及时预防因故障产生的影响，避免因意外故障而造成损失。

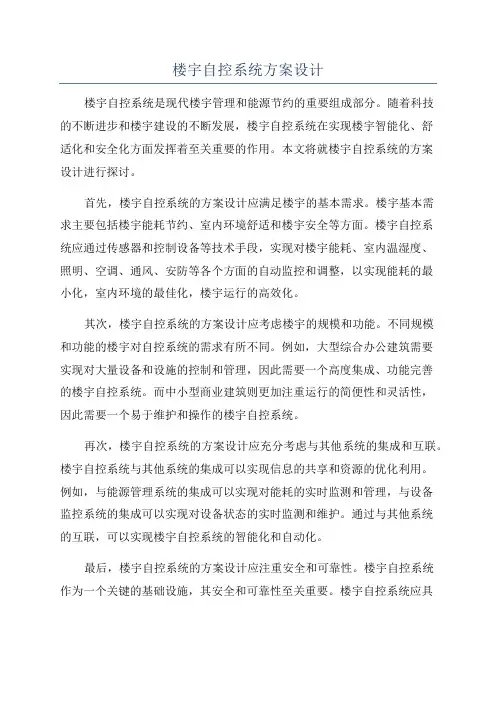

楼宇自控系统方案设计楼宇自控系统是现代楼宇管理和能源节约的重要组成部分。
随着科技的不断进步和楼宇建设的不断发展，楼宇自控系统在实现楼宇智能化、舒适化和安全化方面发挥着至关重要的作用。
本文将就楼宇自控系统的方案设计进行探讨。
首先，楼宇自控系统的方案设计应满足楼宇的基本需求。
楼宇基本需求主要包括楼宇能耗节约、室内环境舒适和楼宇安全等方面。
楼宇自控系统应通过传感器和控制设备等技术手段，实现对楼宇能耗、室内温湿度、照明、空调、通风、安防等各个方面的自动监控和调整，以实现能耗的最小化，室内环境的最佳化，楼宇运行的高效化。
其次，楼宇自控系统的方案设计应考虑楼宇的规模和功能。
不同规模和功能的楼宇对自控系统的需求有所不同。
例如，大型综合办公建筑需要实现对大量设备和设施的控制和管理，因此需要一个高度集成、功能完善的楼宇自控系统。
而中小型商业建筑则更加注重运行的简便性和灵活性，因此需要一个易于维护和操作的楼宇自控系统。
再次，楼宇自控系统的方案设计应充分考虑与其他系统的集成和互联。
楼宇自控系统与其他系统的集成可以实现信息的共享和资源的优化利用。
例如，与能源管理系统的集成可以实现对能耗的实时监测和管理，与设备监控系统的集成可以实现对设备状态的实时监测和维护。
通过与其他系统的互联，可以实现楼宇自控系统的智能化和自动化。
最后，楼宇自控系统的方案设计应注重安全和可靠性。
楼宇自控系统作为一个关键的基础设施，其安全和可靠性至关重要。
楼宇自控系统应具备防止信息泄露和恶意攻击的能力，同时应具备备份和灾难恢复的能力，以保证楼宇运行的连续性和可靠性。
总结起来，楼宇自控系统方案的设计应满足楼宇的基本需求，考虑楼宇的规模和功能，充分与其他系统进行集成和互联，并注重安全和可靠性。
只有通过科学有效的方案设计，才能使楼宇自控系统发挥最大的效益，实现楼宇的智能化、舒适化和安全化。
第1章建筑设备监控系统1.1工程概况本项目总建筑面积88892㎡，由大剧院、体育馆、射击馆、会展中心等建筑组成。
这样规模的建筑中，需要大量的机电设施协同运转才能为在场馆内的人员提供安全、舒适并节能的空间环境，这也是楼控节能管理系统的建设目标。
另外，为实现整个市民活动中心建筑设施管理的现代化，和最佳的节能需求，设计方在设计系统集成时，充分考虑了全年不间断地运行需求、电磁环境的影响、宜都地区气候特点，以及与建筑群内其他系统兼容性等问题。
系统工程的设计和实施，以长期的经营需求为主，充分满足未来发展需要，遵循国内国外的相关规范与标准。
根据楼宇智能化系统集成控制的要求，系统集成控制应具有技术先进、性能稳定、安全可靠等特点；并且操作简单、维护方便、扩展灵活，以满足使用方运营、管理的需要。
本着确保系统整体的安全性和可靠性，并在一定时期内保持技术的先进性，计划选用楼宇自控系统。
1.2需求分析本项目是一集楼宇自控、消防及诸多子系统于一体的综合性智能化楼宇。
系统设计以满足用户的要求，采用最先进的技术和系统、根设计院有关图纸，以技术前瞻性为导向，采用优化的设备配置、运行方案及管理方式，为大楼提供高效率的系统管理，为大楼的机电设备提供良好的运行环境，为大楼提供舒适的工作及生活环境。
根据标书要求，结合本项目的实际功能和档次，在本工程的楼宇自动化管理系统的设计和应用中，主要应突出以下重点：采用先进的技术和产品，为大楼提供一个高效、节能、可靠的智能控制系统，对大楼的楼宇机电设备予以控制，实现绿色、智能的建设目标，充分展现现代化大厦在智能化管理上的特点。
未来的世界是网络的世界，本项目这样的现代化建筑，需要采用符合时代发展的楼宇自控系统，西门子公司的全以太网结构楼宇控制系统正是顺应这一要求而推出，具有技术的前瞻性，并在同行业中遥遥领先。
我们所采用的系统应是一个具有国际先进水平的一流产品，同时也具有良好的性价比。
其先进性应体现在硬件产品成熟、优质，在国际上有过较长时间的应用历史背景，另外在通讯协议上应能够具有良好开放性和通用性，并已成为发展主流的先进通讯协议，以确保用户在日后系统的升级和扩容上不受单一产品通讯协议限制，方便的对原有系统进行升级和扩容。
楼宇自控方案一、系统组成1、传感器与探测器温度传感器：用于监测室内外温度，为空调系统的控制提供依据。
湿度传感器：测量空气湿度，以调节加湿或除湿设备。
光照传感器：感知室内外光照强度，自动控制灯光亮度。
烟雾探测器：及时发现火灾隐患，发出警报。
2、控制器直接数字控制器（DDC）：负责收集和处理传感器的数据，并下达控制指令。
中央控制器：对整个系统进行集中管理和监控，协调各 DDC 之间的工作。
3、执行器电动调节阀：调节水流量或风量，以控制温度、湿度等参数。
电动风门：控制风道的开合，改变通风量。
照明驱动器：调节灯光亮度或开关。
4、通信网络有线网络：如以太网，保证数据传输的稳定性和可靠性。
无线网络：适用于一些难以布线的区域，方便灵活。
二、系统功能1、暖通空调系统控制根据室内外温度、湿度和人员数量，自动调节空调系统的运行模式和参数，保持舒适的室内环境。
实现新风量的自动控制，在保证空气质量的前提下，降低能耗。
2、照明系统控制按照预设的时间表或光照条件，自动开启或关闭灯光，实现节能。
可以根据不同区域的使用需求，进行分区调光控制。
3、给排水系统监控监测水箱水位、水泵运行状态，实现自动补水和排水。
检测水管压力和流量，及时发现漏水等异常情况。
4、电梯系统管理监控电梯的运行状态、故障报警，合理调配电梯运行。
统计电梯的使用频率，为维护和保养提供数据支持。
5、能源管理对电、水、气等能源的使用进行实时监测和计量。
通过数据分析，发现能源浪费的环节，制定节能策略。
三、系统优势1、提高舒适度精确控制室内环境参数，为用户提供舒适的工作和生活空间。
2、节能降耗根据实际需求自动调整设备运行状态，避免能源浪费，降低运营成本。
3、提高安全性实时监测消防、安防等设备的运行状态，及时发现和处理异常情况。
4、延长设备寿命合理控制设备的运行时间和负荷，减少设备的磨损和故障，延长使用寿命。
5、便于管理通过集中监控和管理，提高运维效率，减少人力成本。
四、实施步骤1、需求分析了解建筑的功能、使用人群、运营模式等，确定系统的控制要求和目标。
酒店楼宇自控系统设计方案1. 引言酒店楼宇自控系统是指通过现代化技术手段对酒店楼宇内的设备、设施进行监控和控制的系统。
其设计目标是提高酒店楼宇的能源效率、舒适度和安全性，降低运营成本，提升用户体验。
本文将详细介绍酒店楼宇自控系统的设计方案。
2. 系统架构酒店楼宇自控系统的架构可以分为以下几个部分：2.1 传感器和执行器传感器是酒店楼宇自控系统的眼睛和耳朵，用于感知楼宇内各种参数的变化，如温度、湿度、光照等。
执行器则是系统的手脚，用于控制各种设备的操作，如空调、照明、窗帘等。
传感器和执行器通过无线传输或有线连接与中控设备进行通信。
2.2 中控设备中控设备是酒店楼宇自控系统的大脑，负责收集传感器数据、分析处理，并发送控制指令给执行器。
中控设备通常配备有强大的计算和存储能力，并支持远程访问和控制。
2.3 用户界面用户界面是酒店楼宇自控系统的窗口，用于展示楼宇状态、操作设备。
用户界面可以是基于手机、平板电脑或电视的应用程序，也可以是大屏幕显示器或触摸屏设备。
2.4 通信网络通信网络是酒店楼宇自控系统的血脉，用于传输传感器数据、控制指令和用户请求。
通信网络可以是有线网络（如Ethernet），也可以是无线网络（如Wi-Fi、蓝牙、Zigbee等）。
3. 功能设计酒店楼宇自控系统具备以下几个主要功能：3.1 温湿度控制系统可以通过控制空调设备来调节室内的温度和湿度。
传感器实时监测房间内温湿度数据，并反馈给中控设备。
中控设备根据设定的温湿度范围，自动控制空调设备的运行状态。
3.2 照明控制系统可以控制酒店房间内的照明设备。
通过传感器感知房间内光照强度，中控设备可以根据需要自动调节灯光的亮度和颜色。
3.3 窗帘控制系统可以控制窗帘设备。
通过传感器监测室外光照强度和室内温度，中控设备可以根据设定的策略自动调节窗帘的开合程度。
3.4 安防监控系统可以通过摄像头和传感器实时监控酒店楼宇的安全状况。
中控设备可以检测到异常情况（如火警、煤气泄漏等），并发出警报或自动采取相应措施。
楼宇自控系统设计方案一、楼宇自控系统及工程概述1、楼宇自控系统概述在科技腾飞的新世纪，新兴建筑规模不断扩大，各种楼宇设备的配置容量也随之不断提高。
如何合理利用如此繁多的设备，确保其安全运行，维持建筑物对环境的需求，又能节省能源，节省人力，方便快捷地管理和决策自然成为业主最关心的问题！新一代的楼宇设备自控系统应运而生，并以其控制精确、操作快捷、扩展方便、高效节能且便于综合管理等特点，成为行业中的新宠。
楼宇自动管理系统（简称 BAS）采用先进的计算机控制技术，并且含有丰富的管理软件和节能程序，它能对所有机电设备进行有条不紊的综合协调、科学管理和维护保养工作，因此采用楼宇自动化管理系统是节约能源、节省维护管理工作量和运行费用的极有效方法。
以下就几个方面进行阐述：1.1使用先进的计算机技术BA系统充分运用计算机自动化功能，使数百台机电设备操作管理只需1-2 人即可完成，减少了设备运行管理人员，不但降低了人员的费用支出，同时也大大减轻了管理人员的劳动强度。
1.2对机电设备进行实时监控BA系统对所有机电设备进行实时监控，设备如有故障发生，BA系统不但能及时报警，并能明确发现故障的时间和地点，使设备能及时得到维护，由此可充分保证室内环境的要求，同时避免由设备故障引起的其他意外事故所造成的损失。
1.3延长机电设备使用寿命BA系统具有从时间上均匀运行设备的程序，能使设备的平均使用寿命得以延长。
1.4节约能源BA系统具有设备最佳启 / 停控制，台数启停控制及节能程序，比传统控制方式（如人工控制）大量节省能源，据专家测算节能效果可达20%-30%。
1.5突出建筑物的现代化形象BA系统具有能量分析、运行管理等功能，并可随时打印制表，能为管理部门和决策部门提供详细的设备运行资料。
目前 BA系统已达到相当先进的水平，不但能提高设备运行管理水平，而且可作为特征标志之一，突出建筑物的现代化形象，起到良好的效果。
2、系统概述某某综合楼包含有办公楼及库房、地下室等区域，整体建筑采用冬季送热，夏季送冷的中央空调系统，空调水系统采用两管制系统，各部分的具体空调形式为：风机盘管加新风的水—空气空调系统；楼宇自控系统受控内容包括冷水机组（无图纸，暂未考虑）、换热站（无图纸，暂未考虑）、空调机、新风机、送排风机、给排水、变配电、照明等八个部分组成。
鉴于其受控设备多、分布区域广、智能化要求高的特点，为提高管理水平, 节约能源并提供更为舒适的室内环境，我公司为业主提供西门子楼宇科技公司最新一代的 S600 APOGEE顶峰系统，把某建设成为拥有世界优秀设施管理系统的现代化建筑，最大限度地发挥机电设备的效力，使某以全新的面目矗立在新世纪的齐鲁大地上。
二、系统设计1、设计原则1.1先进性——在该项目上选择西门子楼宇科技公司的产品，主要是S600 APOGEE 系统世界上先进的楼宇自控系统之一，是在 WINDOWSNT平台上运行的全新系统，拥有简捷的操作界面和强大使用的功能；1.2 开放性—— S600 APOGEE这套系统开发之初的主导思想，就是适应楼宇控制市场系统集成的需要，在该项目中可以采用国际通用的标准协议与各个机电设备的联网，或者采用 OPC技术与各个弱电系统在管理级网络（以太网）上系统集成，这一方向能够与智能大厦的诸多系统进行通讯或参与整个大厦的管理；1.3可靠性——S600 APOGEE系统中的每件产品都是按照国际质量标准生产和制造的，可靠的质量、统一的标准带来稳定的系统，为提高该医院楼宇自控系统的可靠性，选用 MEC系列控制器，其网络通讯速度 , 完全做到点对点通讯 ,无主从结构，在BLN网络上数据共享。
真正的实时系统，网络上控制器定时校准时间，保证系统网络可靠运行，现场温湿度传感器0-10VDC信号抗干扰能力强、线路可以长距离传输，大口径阀门全部采用液压式驱动器，没有机械磨损，无需维护，使设备故障对系统的影响降到最小；1.4扩展性——MEC扩展模块控制器采用积木搭配方式任意对AI 、AO、DI 、DO进行组合，运行时可以带电插拔维修，在网络上扩展方便（只需增加控制器模块或网络下挂设备而不必重购系统），程序修改、参数设定工作在中央控制站即可完成；1.5实用性——我们有着多年楼宇自控设计、安装、调试的丰富经验，本着为业主负责的态度，针对某的实际情况，在我方与业主充分交流的基础上，明确某的功能需求，参照原设计图纸，对被控设备参数反复核算，确定阀门选型，检测点的设置，照明区域的划分，以使整个系统更符合工程实际状况和业主需求；1.6 经济性——系统配置中从经济角度出发，充分考虑被控设备必要的监控点数，即考虑一定量的预留（总点数的10%~20%）又要合理配置楼宇自控设备，保护业主投资，节省不必要开支。
2、设计目标楼宇自控系统设计时能够自动控制建筑物内的机电设备，又能在工作站进行管理并将资料通过系统集成完成资源共享，届时可达到如下目标：提高建筑物内环境的舒适程度。
提高管理效率，节省人力，降低维护成本。
采取切实可行的节能模式，减少设备的运行成本。
时时监控机电设备的运行情况、报警状态，合理调配设备运行。
提供有关设备运行状况的历史记录，集中收集、整理，建立设备档案管理。
中央工作站采用图形显示设备动态运行情况，并向管理机工作站提供数据。
3、设计依据本工程 BA系统设计以业主提供的有关图纸为主要设计依据，图纸不详之处则根据我公司在楼宇方面的经验进行设计，最终方案应按实际情况经双方共同确认。
相关设计标准：民用建筑电气设计规范JGJ /T16-92民用建筑照明设计标准GBJ133-1990供电系统设计规范GB 50052-95低压配电装置及线路设计规范GBJ 54-1983电器装置安装工程施工及验收规范GBJ 232-92高层民用建筑防火规范GB 50045-95电子计算机机房设计规范GB 50174-93工业企业通信接地设计规范GBJ 79-85中国采暖通风与空气调节设计规范GBJ 19-87智能建筑设计标准GB/T50314-2000某部分图纸三、设计方案某是一个综合性功能建筑物，建筑物内不同功能的房间种类很多而且一天之内人流变化较大，因此对BAS系统要求较高。
楼宇自控系统(BAS)作为建筑物空调系统正常运转的基本控制系统，在提供舒适的环境条件时，应最大限度地节能降耗，减少管理人员, 提高管理水平。
使建筑物内的各空调设备在优化状态下自动运行，无人值守，以取得最佳的舒适性和经济性。
1、楼宇自控系统的构成某的中央空调系统由于设计时分别是新风加风机盘管系统独立运行，根据我们公司以往工程经验和仔细核算后，将各个区域自控系统设备选型有所区别，以适应工程之中建筑物功能的变化引起设备的变化，以满足系统要求。
本方案中配置 MEC200控制器五台，MEC201控制器十三台，扩展模块控制器二十五台，扩展模块控制器一台。
MEC是 APOGEE现场管理和控制系统的组成部分，是一个高性能的直接数字控制器（DDC）。
MEC在不依靠较高层处理的情况下，可以独立工作和联网以完成复杂的控制、监视和能源管理功能，而不需要依赖更高层的处理器。
MEC可以连接楼层级网络（ FLN）设备并提供中央监视功能。
最多有100 个 MEC控制器或现场处理机，其扩展能力足可满足业主需求 !病房楼地下一层的风机、给排水和变配电采用 1 台 MEC控制器和 4 台扩展模块控制器；病房楼的新风机组按照物理位置采用 1 控 4 的方式，节约了业主的资金；屋顶风机和电梯检测采用了 1 台 MEC控制器和 5 台扩展模块控制器；门诊楼和后勤楼的新风机组按照最近的物理位置采用了1控2、1控3和 1控4 的多种控制方式；为了保证系统集成和未来发展要求，主要采用BLN总线上的 DDC控制器。
（详见BA系统图）2、设计范围某纳入楼宇自控系统的对象包括：给排水监控系统：污水坑 5 个、排污水泵 10 台。
新风监控系统：新风机组51 台。
送排风监控系统：排烟兼排风机27 台。
变配电监测系统：两台变压器；照明监控系统：室外泛光照明等预留八个回路。
电梯监控系统： 12 台电梯、 6 台扶梯。
四、控制方案现分别对各个子系统的控制方案简述如下：1、空调机组监控建筑机电设备运行的自动控制对于节约能量、合理使用设备具有非常重要的意义。
从全年来看，室外空气参数等于设计计算参数的时间是很少的，绝大部分时间是随季节的变化而变化的。
即使是一天之内室外空气的参数也是在不断变化的。
同时室内的余热余湿量也在经常性地变化。
这样也就会引起建筑物总的冷、热负荷的不断变化。
如果不对空调运行设备，尤其是中央制冷系统进行相应的调节，那么将会影响整个空调系统的调节品质，浪费能源和费用，并且这些设备也不能在最佳工作状态下运行。
工艺介绍：采用的是定风量全空气处理系统, 夏季由分水器直接提供7-12 ℃的冷水；冬季为60-50 ℃热水 , 送入空调机组的冷热盘管中。
室外的新风和室内的回风在机组的前端混合后, 经过过滤再通过冷热盘管进行热交换 , 换热后空气用风机送到需要大面积使用的房间 , 利用后的室内空气再通过回风系统, 一部分排掉, 一部分再和新风混合后返回空调系统中, 这样一来可以利用室内回风降低能量消耗 , 达到较好的节能效果 , 另外 , 在空气处理过程中, 为了满足空气中的湿度要求 , 采用加湿器在送风时进行加湿。
节能措施空调机组不同于新风机组的是 : 空调机组有回风系统 , 在不同的室内外温度情况下 , 回风和新风的比例也不同, 让回风和新风的比例在最佳状态运行, 是空调机组节能的必不可少措施。
空调能耗是有两部分组成负荷能耗和传输能耗。
采用如下节能手段：采用全新风运行模式最小新风量控制基准参数的再设最佳启停控制提高输能效率，降低运行能耗采用全新风运行模式自然或机械通风过程，近似于两种不同状态空气的混合（见图1）：根据能量守恒，湿量守恒原理，有：室外空气（ t 室内空气（ t ，G ，d ， h ，Φ）， G，d ， h ，Φ ）1 1 1 12 2 2 2 2G1+G2=G （ 1）Gd +Gd =Gd （2）1 12 2 室内混合空气G1h1 +G2h2=Gh （3）（ t ， G， d， h，ф）t ——空气温度° C h ——空气比焓 k1/k gG——空气量 k g/s Φ——相对温度 %RHd ——含湿量 g/k g·d a图 1将公式（ 1）代入（ 2）（3）得G2/G1=(d 1-d)/(d-d 2) (4)G2/G1=(h 1-h)/(h-h 2) (5)（4）、（5）两式代表在通风过程中混合状态变化过程的直线方程，在焓湿图上如AC 所示（见图 2）。
设 A 点为室内状态点， C 点为室外状态点， B 点为混合后的室内状态点。
