楼宇自控系统基础知识及运行原理

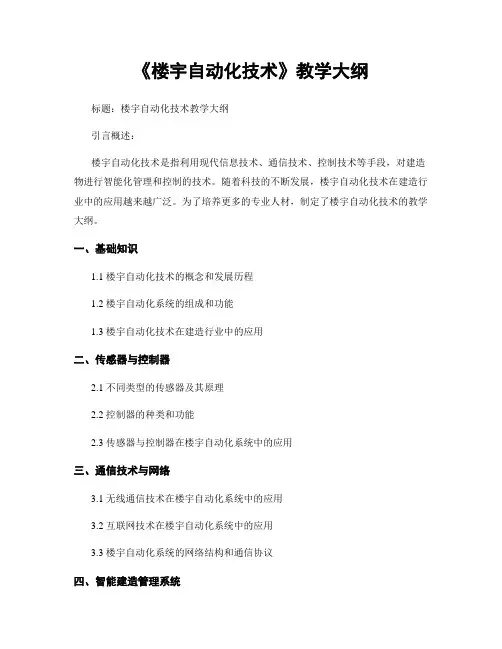

《楼宇自动化技术》教学大纲标题：楼宇自动化技术教学大纲
引言概述：
楼宇自动化技术是指利用现代信息技术、通信技术、控制技术等手段，对建造物进行智能化管理和控制的技术。

随着科技的不断发展，楼宇自动化技术在建造行业中的应用越来越广泛。

为了培养更多的专业人材，制定了楼宇自动化技术的教学大纲。

一、基础知识
1.1 楼宇自动化技术的概念和发展历程
1.2 楼宇自动化系统的组成和功能
1.3 楼宇自动化技术在建造行业中的应用
二、传感器与控制器
2.1 不同类型的传感器及其原理
2.2 控制器的种类和功能
2.3 传感器与控制器在楼宇自动化系统中的应用
三、通信技术与网络
3.1 无线通信技术在楼宇自动化系统中的应用
3.2 互联网技术在楼宇自动化系统中的应用
3.3 楼宇自动化系统的网络结构和通信协议
四、智能建造管理系统
4.1 楼宇能耗监测与管理
4.2 智能安防系统
4.3 智能照明系统与节能控制
五、实践与案例分析
5.1 实验室实践教学
5.2 楼宇自动化技术在实际项目中的应用案例
5.3 学生综合设计项目
结语：
通过本教学大纲的学习，学生将掌握楼宇自动化技术的基础知识、传感器与控制器的应用、通信技术与网络的原理、智能建造管理系统的设计与实施等内容，为将来从事楼宇自动化技术相关工作打下坚实的基础。

希翼学生们在学习过程中能够勤奋钻研，不断提高自己的专业技能，为建造行业的发展贡献自己的力量。

楼宇自控系统原理一、引言楼宇自控系统是指利用先进的自动化技术和信息通信技术，对楼宇内的照明、空调、供水、供电等设备进行集中控制和管理的系统。

本文将介绍楼宇自控系统的原理及其相关技术。

二、楼宇自控系统的组成楼宇自控系统一般由传感器、执行器、控制器和监控系统等部分组成。

1. 传感器：传感器是楼宇自控系统的重要组成部分，用于感知楼宇内各种参数的变化。

常用的传感器包括温度传感器、湿度传感器、光照传感器等。

传感器将感知到的信号转换为电信号，传送给控制器进行处理。

2. 执行器：执行器是根据控制器的指令，控制楼宇内各种设备的运行状态。

常见的执行器有电磁阀、电动调节阀、电动执行器等。

执行器可以根据控制信号改变设备的工作状态，实现对楼宇内设备的控制。

3. 控制器：控制器是楼宇自控系统的核心部分，负责对传感器采集到的信号进行处理，并根据预设的控制策略生成控制信号，送给执行器控制设备的运行。

控制器采用各种控制算法，如PID控制算法、模糊控制算法等，实现对楼宇内设备的精确控制。

4. 监控系统：监控系统是楼宇自控系统的重要组成部分，用于实时监测楼宇内各个设备的运行状态，并进行数据采集、数据分析和故障诊断。

监控系统可以通过人机界面显示设备的运行状态和参数，并提供报警功能，及时发现设备故障并进行处理。

三、楼宇自控系统的工作原理楼宇自控系统的工作原理可以简单描述为传感器采集信号、控制器处理信号、执行器控制设备运行。

具体步骤如下：1. 传感器采集信号：各种传感器感知楼宇内的温度、湿度、光照等参数的变化，并将采集到的信号转换为电信号，传送给控制器。

2. 控制器处理信号：控制器接收传感器采集到的信号，并根据预设的控制策略进行处理。

控制器可以根据控制算法对数据进行处理，生成相应的控制信号。

3. 执行器控制设备运行：控制器生成的控制信号被送给执行器，执行器根据控制信号改变设备的工作状态。

例如，当温度传感器检测到温度过高时，控制器会发送信号给空调执行器，控制空调的开启或调节温度。

楼宇自控培训资料一、引言随着科技的不断发展，楼宇自控系统在现代建筑中扮演着越来越重要的角色。

它能够实现对建筑物内各种设备的自动化监控和管理，提高能源利用效率，降低运营成本，为人们提供更加舒适、安全和便捷的环境。

为了帮助大家更好地了解和掌握楼宇自控系统，本文将对其进行详细的介绍和培训。

二、楼宇自控系统的概述（一）什么是楼宇自控系统楼宇自控系统（Building Automation System，简称 BAS）是一种将建筑物内的各种机电设备，如空调、照明、电梯、给排水等，通过传感器、控制器、网络通信等技术进行集成和自动化控制的系统。

（二）楼宇自控系统的组成1、传感器：用于采集各种设备的运行状态和环境参数，如温度、湿度、压力、流量等。

2、控制器：对传感器采集的数据进行处理和分析，并根据预设的控制策略发出控制指令。

3、执行器：根据控制器的指令，对设备进行调节和控制，如调节阀、变频器、开关等。

4、网络通信：用于实现传感器、控制器和执行器之间的数据传输和通信，常见的通信协议有 LonWorks、BACnet 等。

（三）楼宇自控系统的工作原理传感器将采集到的设备运行状态和环境参数发送给控制器，控制器对数据进行处理和分析，并与预设的控制策略进行比较。

如果实际数据偏离了预设值，控制器就会发出控制指令，通过执行器对设备进行调节和控制，以使设备运行状态和环境参数恢复到预设范围内。

三、楼宇自控系统的功能（一）设备监控与管理1、实时监测设备的运行状态，如开启/关闭、运行/停止、故障/正常等。

2、记录设备的运行时间、维护周期等信息，便于进行设备维护和管理。

（二）能源管理1、根据室内外环境条件和人员活动情况，自动调节空调、照明等设备的运行参数，实现节能控制。

2、对能源消耗进行计量和统计，分析能源使用情况，为节能措施的制定提供依据。

（三）环境控制1、保持室内温度、湿度、空气质量等环境参数在舒适范围内，提高人员的工作和生活舒适度。

楼宇自动化控制系统简介楼宇自动化控制系统简介：一、引言：楼宇自动化控制系统，是指通过先进的物联网技术、传感器和智能化设备，对建筑内的各种设备和系统进行集中控制和管理的一种系统。

它能够实现对建筑内的照明、空调、电力、安防等设备和系统进行智能化的监控和控制，提高建筑的能源利用效率、安全性以及舒适度。

二、系统组成：⒈控制中心：控制中心是楼宇自动化控制系统的核心，负责整体控制和管理。

其中包括：- 主控制服务器：用于运行控制软件，管理各个子系统和设备之间的通信和交互。

- 数据存储和分析设备：用于存储和分析传感器和设备的数据，为系统的优化提供依据。

- 控制终端：负责与控制中心进行交互，真正实现对各个子系统和设备的控制。

⒉子系统：楼宇自动化控制系统包括以下几个主要的子系统：- 照明系统：通过光照传感器、智能开关和调光器，实现对建筑内照明设备的自动控制和调节。

- 空调系统：通过温度、湿度等传感器，实现对建筑内空调设备的智能控制和调节，提供舒适的室内环境。

- 电力管理系统：通过智能电表、电力监控仪等设备，实现对建筑内电力消耗的监测和管理，优化能源利用效率。

- 安防系统：包括门禁系统、监控系统、报警系统等，实现对建筑内安全状况的监控和管理。

三、系统工作原理：楼宇自动化控制系统的工作原理如下：⒈数据采集：通过传感器和智能设备，采集建筑内各种数据，如温度、湿度、照度、电力消耗等。

⒉数据传输：采集到的数据通过网络传输至控制中心，实现对数据的集中管理和分析。

⒊数据分析：控制中心对采集到的数据进行实时分析和处理，根据设定的算法和策略，制定相应的控制策略。

⒋控制执行：控制中心通过网络将控制指令发送至相应的设备和子系统，实现对设备的智能控制和调节。

四、系统优势：楼宇自动化控制系统的优势主要体现在以下几个方面：⒈节能减排：通过实时监控和优化控制，有效降低能源的消耗，减少能源的浪费，降低建筑运营成本。

⒉提高舒适度：通过智能调节照明、空调等设备，提供更加舒适的室内环境，改善员工和用户的工作与生活体验。

楼宇自控系统的基本原理
楼宇自控系统的基本原理是通过使用各种传感器、执行器和控制器，实现对建筑物内部环境的自动调控和监测。

其基本原理包括以下几个方面：
1. 数据采集：系统安装各种传感器，如温度传感器、湿度传感器、光照传感器、CO2浓度传感器等，用于实时监测建筑物内部环境的各项参数。

2. 数据传输：采集到的数据通过有线或无线的方式传输到控制中心，以便进行处理和分析。

3. 数据处理与分析：控制中心对传感器采集到的数据进行处理和分析，利用算法和模型进行建筑物内部环境的分析和预测。

4. 控制策略制定：根据数据分析的结果，制定相应的控制策略，如调控空调系统温度、调节照明系统亮度等，以保持建筑物内部环境的舒适性和能耗的合理性。

5. 执行器控制：根据控制策略的要求，控制中心发送指令给执行器，执行器根据指令调节设备的工作状态，如开关灯光、调节空调温度等。

6. 监测与反馈：系统定期对建筑物内部环境进行监测和测量，检测各项参数是否达到预定要求，并将监测结果反馈给控制中心，以便对系统的性能进行评估和改进。

通过以上的基本原理，楼宇自控系统能够实现对建筑物内部环境的智能化调控和优化，提高建筑物能源利用效率和舒适性，并且减少对人工操作的依赖性。
