光学实验中如何利用干涉原理测量薄膜厚度在光学实验中，测量薄膜厚度是一项常见且重要的任务。
利用干涉原理来实现这一测量具有高精度、非接触等优点。
接下来，让我们逐步了解这一精妙的测量方法。
干涉现象是光的波动性的一种重要表现。
当两束或多束光相遇时，它们会相互叠加，从而产生明暗相间的条纹，这就是干涉条纹。
而在测量薄膜厚度的实验中，我们常常利用的是等厚干涉原理。
等厚干涉中，一个典型的例子就是劈尖干涉。
想象一下，有一块平板玻璃，在其一端垫上一小薄片，这样就形成了一个劈尖状的空气薄层。
当一束平行光垂直入射到这个劈尖上时，在劈尖的上、下表面反射的两束光会发生干涉。
假设入射光的波长为λ，薄膜的折射率为 n。
在劈尖干涉中，相邻两条亮条纹（或暗条纹）之间对应的薄膜厚度差为λ/（2n）。
我们通过测量干涉条纹的间距以及已知的波长和薄膜折射率，就能够计算出薄膜的厚度。
为了更准确地测量薄膜厚度，实验中需要注意一些关键因素。
首先是光源的选择。
理想的光源应该具有单色性好、亮度高且稳定的特点。
常用的有激光光源，比如氦氖激光器发出的红光，其波长稳定且单色性极佳。
其次，实验装置的搭建要精确。
例如，要确保入射光垂直照射到薄膜表面，这样可以简化计算和提高测量精度。
同时，观测干涉条纹的设备也需要具备足够的分辨率，以便清晰地分辨出条纹的细节。
在实际操作中，我们可以使用显微镜来观察干涉条纹。
通过调节显微镜的焦距和位置，找到清晰的干涉条纹图像。
然后，使用测量工具（如目镜测微尺）来测量条纹的间距。
还有一种常见的干涉测量薄膜厚度的方法是牛顿环。
将一块曲率半径较大的平凸透镜放在一块平面玻璃上，在两者之间就会形成一个空气薄膜。
当平行光垂直入射时，同样会产生干涉现象，形成明暗相间的同心圆环，即牛顿环。
对于牛顿环，第 m 个暗环的半径 r 与凸透镜的曲率半径 R、入射光波长λ以及薄膜厚度 d 之间存在如下关系：r²＝mλR m(m 1/2)λ² ／ 2 。

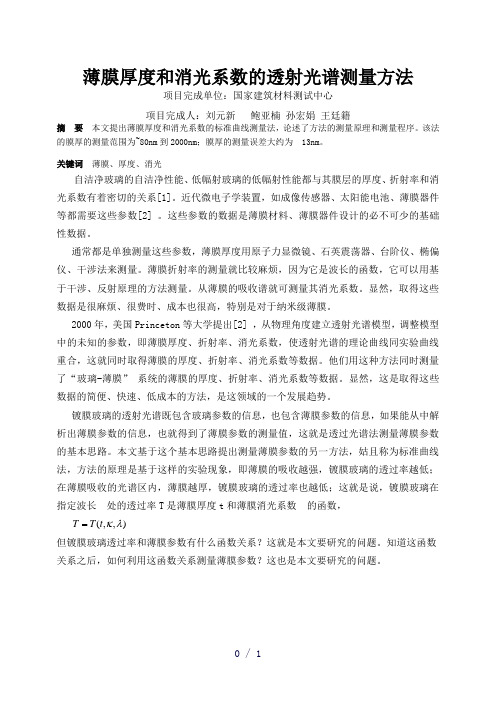

薄膜厚度和消光系数的透射光谱测量方法项目完成单位：国家建筑材料测试中心 项目完成人：刘元新鲍亚楠 孙宏娟 王廷籍摘 要 本文提出薄膜厚度和消光系数的标准曲线测量法，论述了方法的测量原理和测量程序。
该法的膜厚的测量范围为~80nm 到2000nm ；膜厚的测量误差大约为13nm 。
关键词 薄膜、厚度、消光自洁净玻璃的自洁净性能、低幅射玻璃的低幅射性能都与其膜层的厚度、折射率和消光系数有着密切的关系[1]。
近代微电子学装置，如成像传感器、太阳能电池、薄膜器件等都需要这些参数[2] 。
这些参数的数据是薄膜材料、薄膜器件设计的必不可少的基础性数据。
通常都是单独测量这些参数，薄膜厚度用原子力显微镜、石英震荡器、台阶仪、椭偏仪、干涉法来测量。
薄膜折射率的测量就比较麻烦，因为它是波长的函数，它可以用基于干涉、反射原理的方法测量。
从薄膜的吸收谱就可测量其消光系数。
显然，取得这些数据是很麻烦、很费时、成本也很高，特别是对于纳米级薄膜。
2000年，美国Princeton 等大学提出[2] ，从物理角度建立透射光谱模型，调整模型中的未知的参数，即薄膜厚度、折射率、消光系数，使透射光谱的理论曲线同实验曲线重合，这就同时取得薄膜的厚度、折射率、消光系数等数据。
他们用这种方法同时测量了“玻璃-薄膜” 系统的薄膜的厚度、折射率、消光系数等数据。
显然，这是取得这些数据的简便、快速、低成本的方法，是这领域的一个发展趋势。
镀膜玻璃的透射光谱既包含玻璃参数的信息，也包含薄膜参数的信息，如果能从中解析出薄膜参数的信息，也就得到了薄膜参数的测量值，这就是透过光谱法测量薄膜参数的基本思路。
本文基于这个基本思路提出测量薄膜参数的另一方法，姑且称为标准曲线法，方法的原理是基于这样的实验现象，即薄膜的吸收越强，镀膜玻璃的透过率越低；在薄膜吸收的光谱区内，薄膜越厚，镀膜玻璃的透过率也越低；这就是说，镀膜玻璃在指定波长处的透过率T 是薄膜厚度t 和薄膜消光系数的函数，),,(λκt T T =但镀膜玻璃透过率和薄膜参数有什么函数关系？这就是本文要研究的问题。
用薄膜测厚仪测量薄膜厚度及折射率【实验目的】1、了解测量薄膜厚度及折射率的方法，熟悉测厚仪工作的基本原理。
2、通过本实验了解薄膜表面反射光和薄膜与基底界面的反射光相干形成反射谱原理。
3、借助光学常数，对薄膜材料的光学性能进行分析。
【实验原理】SGC-10薄膜测厚仪，适用于介质，半导体，薄金属，薄膜滤波器和液晶等薄膜和涂层的厚度测量。
该薄膜测厚仪采用new-span公司先进的薄膜测厚技术，基于白光干涉的原理来测定薄膜的厚度和光学常数（折射率n，消光系数k）。
它通过分析薄膜表面的反射光和薄膜与基底界面的反射光相干形成的反射谱，用相应的软件来拟合运算，得到单层或多层膜系各层的厚度d，折射率n，消光系数k。
【实验仪器及材料】测厚仪、已制备好薄膜数片、参考反射板（硅片）【实验过程及步骤】运行程序，如果出现下面错误提示窗口，请确认USB线已连接好仪器与计算机。
关闭程序，连接好USB线，并重新启动程序。
第一次按“Measure”键时，如果出现下面的错误窗口，则是因为没有把软件安装在默认目录下。
这时，请按下“Continue”按钮（也许需要连按5次），再切换到“Measurement Setting”面板，选择薄膜层数4，再从材料数据库中选择基底和四层薄膜的材料（随便选取），然后按“Save Setting”，以后就不会再出现错误窗口了。
各部分功能1 注册界面（Registration）第一次运行程序会出现下面的注册界面。
其中的“Serial #”会从仪器自动读出，如果运行后还是空白的，请确认你的USB线是否连接好了。
如果仍旧是空白的，请参考安装说明重新安装软件。
“License #”需要你手动输入，其由你的供货商提供。
输入注册码后请用鼠标左键点击界面上的“Enter”按钮完成注册，而不是按键盘上的“Enter”键。
2 测量设置界面（Measurement Setting）各部分功能描述3 测量界面（Measurement）各部分功能描述数据格式（以硅为例）三列数，第一列是波长（单位是纳米），第二列是折射率n，第三列是消光系数k，中间用“Tab”键分开。
薄膜红外光谱测试是一种常用的分析技术，用于研究和表征材料的化学成分、结构和功能。
下面是几种常见的薄膜红外光谱测试方法：
1.透射红外光谱法：该方法通过将红外辐射透过薄膜材料并测量透射光的强度来分析样品。
样品与红外光源之间的相对位置和路径长度会对透射谱产生影响。
2.反射红外光谱法：该方法使用反射几何配置，将红外辐射从样品表面反射回来，然后测
量反射光的强度。
反射光谱可以提供关于薄膜表面性质和组成的信息。
3.傅里叶变换红外光谱（FTIR）：这是一种广泛应用的红外光谱分析技术，用于获取高分
辨率和高信噪比的红外光谱数据。
它通过将红外辐射引入干涉仪中，利用傅里叶变换的原理将光强信号转换为频谱图。
4.表面增强红外吸收（SEIRAS）：该方法使用金属或其他增强剂将红外辐射聚集在薄膜表
面上，从而增强样品的红外吸收特征。
这种技术对于分析具有低浓度或表面吸收弱的化合物非常有用。
5.偏振红外光谱：通过调节入射光和检测器之间的偏振状态，可以获取样品中不同方向上
的红外吸收信息，从而了解材料的取向、对称性和分子结构。
这些方法可以根据具体应用的需要来选择和优化，以获得准确的红外光谱数据，并进一步分析和解释材料的特性和行为。
反射干涉光谱法测量固体薄膜的光学常数和厚度
反射干涉光谱法（Reflectance Interference Spectroscopy）是一种常用的方法，用于测量固体薄膜的光学常数（折射率和消光系数）以及厚度。
该方法基于薄膜表面反射的干涉现象，通过测量反射光的强度和波长来推断薄膜的光学特性。
下面是使用反射干涉光谱法测量固体薄膜的光学常数和厚度的一般步骤：
1. 准备样品：制备具有所需薄膜的样品，并确保样品表面光洁、无杂质。
2. 设定测量系统：搭建适当的测量系统，通常包括光源、光谱仪和探测器。
光源可以是白光或单色光源，而光谱仪用于分析反射光的波长。
探测器用于测量反射光的强度。
3. 调整测量角度：通过调整入射光的角度，使得反射光在薄膜表面发生干涉。
一般情况下，采用垂直入射或斜入射的角度。
4. 进行测量：记录反射光谱，即测量不同波长下的反射光强度。
可以通过旋转样品或改变入射角度来扫描不同的波长。
5. 数据分析：根据测量得到的反射光谱，使用合适的模型或算法来拟合数据并提取薄膜的光学常数和厚度。
常用的模型包括逆向薄膜设计、多层堆积模型等。
6. 结果解释：根据数据分析的结果，获得薄膜的折射率、消光系数和厚度等光学参数。
这些参数可以提供关于薄膜材料的光学性质和厚度信息。
需要注意的是，反射干涉光谱法在实际应用中可能还受到其他因素的影响，如表面粗糙度、样品的吸收等。
因此，在进行测量和数据分析时，需要综合考虑这些因素，并选择合适的模型和方法来准确地测量光学常数和厚度。
专业的光学仪器和专家的指导可以在实际操作中提供更准确和可靠的结果。
测量薄膜厚度的方法测量薄膜厚度是一项重要的技术任务，它在很多领域都有广泛的应用，如材料科学、纳米科技、光学等。
本文将介绍几种常见的测量薄膜厚度的方法。
一、光学干涉法光学干涉法是一种基于干涉现象的测量方法。
当光线从空气射入不同折射率的介质中时，会发生反射和透射。
薄膜的厚度决定了光线的相位差，通过测量干涉条纹的变化，可以计算出薄膜的厚度。
这种方法适用于透明薄膜的测量，如薄膜涂层厚度的测量。
二、原子力显微镜（AFM）原子力显微镜是一种利用探针与样品表面之间的相互作用力来进行测量的仪器。
通过探针在样品表面扫描，可以获取样品表面的拓扑图像，并结合探针与样品之间的力信号，可以计算出薄膜的厚度。
AFM具有高分辨率和高灵敏度的优点，适用于测量纳米薄膜的厚度。
三、X射线衍射法X射线衍射法是一种基于X射线与物质相互作用的测量方法。
X射线经过物质时会发生衍射，不同厚度的薄膜会产生不同的衍射图样。
通过测量衍射图样的特征参数，可以计算出薄膜的厚度。
这种方法适用于非透明薄膜的测量，如金属薄膜的厚度测量。
四、椭偏仪法椭偏仪法是一种基于光的偏振现象的测量方法。
当偏振光通过薄膜时，会发生偏振状态的改变，通过测量偏振光的参数变化，可以计算出薄膜的厚度。
这种方法适用于透明薄膜的测量，如液晶显示器中薄膜的厚度测量。
五、电子显微镜法电子显微镜法是一种利用电子束与物质相互作用的测量方法。
电子束经过薄膜时会发生散射，通过测量散射电子的特征参数，可以计算出薄膜的厚度。
电子显微镜法具有高分辨率和高灵敏度的特点，适用于测量纳米薄膜的厚度。
测量薄膜厚度的方法有很多种，每种方法都有其适用的范围和特点。
在实际应用中，可以根据具体情况选择合适的方法进行测量。
同时，随着科技的不断发展，还会有更多新的测量方法出现，为薄膜厚度的测量提供更多选择和便利。
262薄膜厚度和消光系数的透射光谱测量方法项目完成单位：国家建筑材料测试中心 项目完成人：刘元新鲍亚楠 孙宏娟 王廷籍摘 要 本文提出薄膜厚度和消光系数的标准曲线测量法，论述了方法的测量原理和测量程序。
该法的膜厚的测量范围为~80nm 到2000nm ；膜厚的测量误差大约为±13nm 。
关键词 薄膜、厚度、消光自洁净玻璃的自洁净性能、低幅射玻璃的低幅射性能都与其膜层的厚度、折射率和消光系数有着密切的关系[1]。
近代微电子学装置，如成像传感器、太阳能电池、薄膜器件等都需要这些参数[2] 。
这些参数的数据是薄膜材料、薄膜器件设计的必不可少的基础性数据。
通常都是单独测量这些参数，薄膜厚度用原子力显微镜、石英震荡器、台阶仪、椭偏仪、干涉法来测量。
薄膜折射率的测量就比较麻烦，因为它是波长的函数，它可以用基于干涉、反射原理的方法测量。
从薄膜的吸收谱就可测量其消光系数。
显然，取得这些数据是很麻烦、很费时、成本也很高，特别是对于纳米级薄膜。
2000年，美国Princeton 等大学提出[2] ，从物理角度建立透射光谱模型，调整模型中的未知的参数，即薄膜厚度、折射率、消光系数，使透射光谱的理论曲线同实验曲线重合，这就同时取得薄膜的厚度、折射率、消光系数等数据。
他们用这种方法同时测量了“玻璃-薄膜” 系统的薄膜的厚度、折射率、消光系数等数据。
显然，这是取得这些数据的简便、快速、低成本的方法，是这领域的一个发展趋势。
镀膜玻璃的透射光谱既包含玻璃参数的信息，也包含薄膜参数的信息，如果能从中解析出薄膜参数的信息，也就得到了薄膜参数的测量值，这就是透过光谱法测量薄膜参数的基本思路。
本文基于这个基本思路提出测量薄膜参数的另一方法，姑且称为标准曲线法，方法的原理是基于这样的实验现象，即薄膜的吸收越强，镀膜玻璃的透过率越低；在薄膜吸收的光谱区内，薄膜越厚，镀膜玻璃的透过率也越低；这就是说，镀膜玻璃在指定波长λ处的透过率T 是薄膜厚度t 和薄膜消光系数κ的函数，),,(λκt T T =但镀膜玻璃透过率和薄膜参数有什么函数关系？这就是本文要研究的问题。
知道这函数关系之后，如何利用这函数关系测量薄膜参数？这也是本文要研究的问题。
2631. “薄膜-玻璃” 系统这就是单面镀膜玻璃，这个系统有空气-薄膜、薄膜-玻璃、玻璃-空气等3个界面，空气、薄膜、玻璃、空气等4个区域(图1)。
强度为0I 的光正入射到放置在空气中的镀膜玻璃片的镀膜面上，它首先在空气-薄膜界面上发生反射而折射进入薄膜，反射光强度为R 1I 1，折射光强度为：)1(1120R I I -=这里的R 1为空气-薄膜界面的反射率：22221)1()1(κκ+++-=n n R (1)其中n 、κ分别是薄膜的折射率和消光系数。
进入薄膜的光，通过厚度为t 、吸收系数为α的薄膜时将被吸收，因此光通过薄膜后的强度则从I 20减少为：)exp(202t I I α-= )exp()1(112t R I I α--=通过薄膜后的光将遇到薄膜-玻璃介面，在此被反射之后而折射进入玻璃片，反射光强度为R 2I 2，折射光强度则为：)1(2230R I I -=)exp()1)(1(21130t R R I I α---= 其中：R 2为薄膜-玻璃界面的反射率；22222)()()()(G G G G n n n n R κκκκ+++-+-= (2)G n 、G κ分别为玻璃的折射率和消光系数。
进入玻璃的光波，通过厚度为t G 、吸收系数为αG 的玻璃时将被吸收，因此通过玻璃片的光的强度将从I 30降低为：)exp(303G G t I I α-=)exp()1)(1(2113G G t t R R I I αα----=通过玻璃片的光将在玻璃-空气介面发生反射和折射进入空气，反射光强度为R 3I 3，折射光强度则为：)1(3340R I I -=264)exp()1)(1)(1(321140G G t t R R R I I αα--⨯---=其中：R 为玻璃-空气界面的反射系数：22223)1()1()1()1(+++-+-=G G G G n n R κκ (3)因此，单面镀膜玻璃的透过率等于：140/I I T =)exp()1)(1)(1(321G G t t R R R T αα--⨯---= (4)这就是所要寻找的单面镀膜玻璃的透过率和薄膜参数的函数关系，从这关系看出，在薄膜有吸收的波长区域，即α≠0的波长区域,薄膜厚度的增加将降低镀膜玻璃的透过率，并且“薄膜-玻璃” 系统的透过率随薄膜厚度、薄膜吸收的增加而降低，这符合我们的日常经验。
为了用这函数关系来测量薄膜参数，需要把此关系做数学处理，即取对数，11log b t T +=γ(5) e log 1αγ-=(6)et R R R b G G log )]1)(1)(1log[(3211α----=公式(5) 指明：单面镀膜玻璃的透过率的对数和薄膜厚度存在直线关系，而此直线的斜率正比于薄膜的吸收系数，因此，可以用已知薄膜厚度的单面镀膜玻璃来绘制透过率对数和薄膜厚度的关系曲线，这就是标准曲线，然后测量未知薄膜参数的镀膜玻璃的透过率，再从这标准曲线上查找其对应的薄膜厚度。
薄膜的吸收系数和消光系数可从标准曲线的斜率得到，具体的作法见后面。
2. “薄膜-玻璃-薄膜”系统Sol-gel 浸渍法制作的双面镀膜玻璃就属于这系统，这系统有4个界面5个区域，光线在这4个界面上发生反射、折射，而在这5个区域内则发生吸收，通过这系统的光强则依赖于这些反射、折射和吸收，类似地计算出这系统的透过率，具体的参考我们的以前的工作[3] ，)2exp()1()1(2221G G t t R R T αα----= (7) 由此可以得到这系统的标准曲线方程：b t T +=γlog(8) e log 2αγ-=(9)e t R R b G G log )]1)(1log[(221α---=2653. 实验3.1. 实验样品为了验证以上的计算结果，我们用Sol-gel 浸渍法在2mm 玻璃片的两面制作了厚度不同的导电聚苯胺高分子聚合物薄膜，即两面镀膜玻璃。
图2是这些薄膜厚度不同的两面镀膜玻璃的透过率光谱。
从图2可以看出导电聚苯胺高分子聚合物在可见近红外区存在吸收，即α≠0，因此其透过率随薄膜厚度的增加而减小，这符合公式(7) 。
3.2. 标准曲线标准曲线测量法的精度依赖于其斜率γ；斜率越大，标准曲线法的测量精度越高；公式(8) 指明，薄膜的吸收系数α越大，标准曲线的斜率γ也越大，测量精度也越高；而薄膜的吸收随着照射光波长的增加而增加(图2)。
从图2可以看出，薄膜在波长~2μm 附近的吸收又大又平稳，因此我们选择波长~2μm 附近的系统透过率T 作为薄膜厚度的表征参数。
薄膜厚度t 用台阶仪测量，然后绘制系统透过率对数和薄膜厚度的关系曲线，即：标准曲线logT-t(图3) 。
从图3看出：标准曲线接近于一直线，这符合公式(7) 的预测。
3.3 消光系数测量测量标准曲线斜率γ，利用公式(8) 即可以计算出薄膜的吸收系数α，elog 2γα-=知道了薄膜的吸收系数α和照射光波长λ，即可利用以下公式计算薄膜的消光系数κ[3] ，παλκ4=(10)或者用以下公式直接从标准曲线的斜率计算出薄膜的消光系数：elog 8πγλκ-= (11)对于本文所用的导电聚苯胺高分子聚合物薄膜，它在波长λ ≈ 2 μm 附近的标准曲线266(图3)的斜率近似等于：117380738.0---=-≈cm m μγ因此，导电聚苯胺高分子聚合物薄膜在波长~2μm 附近的吸收系数α和消光系数 κ 大约为：18497-≈cm α 135.0≈κ3.4 薄膜厚度测量用图3的标准曲线测量4个两面镀膜玻璃的膜层厚度，其测量结果列于表1。
表1的第2列是这些玻璃样品的透过率T ，这些透过率的对数在标准曲线上对应的薄膜厚度t 列于表1的第3列，这就是这些玻璃样品薄膜厚度的标准曲线法的测量值。
表1的最后1列是这些玻璃样品的薄膜厚度的台阶仪测量结果。
从表1可以看出，这两种方法的测量结果是吻合的，它们之间的差别不超过10%。
从标准曲线可以看出这个方法测量薄膜厚度的范围大约在80nm 和2000nm 之间。
从标准曲线方程(7) 可以估计标准曲线法测量薄膜厚度的误差:t TTγδδ= TTt δγδ1=由此可见，标准曲线法的测量薄膜厚度的误差依赖于标准曲线的斜率和透过率的相对测量误差，从表1看出，透过率的有效数是3位，因此本文透过率的相对测量误差不大于1%，而斜率大约为0.738μm -1，因此薄膜厚度的测量误差大约为nmm mt 130135.001.0738.011≈≈⨯≈-μμδ 3.5标准曲线法从以上看出标准曲线法的测量程序：(1) 用台阶仪选择薄膜厚度t 不同的3个或多个镀膜样品；(2) 测量其透射光谱；(3) 在没有玻璃吸收的光谱区域内，选择需要波长λ处的透过率T ；(4) 绘制透过率对数log T 和薄膜厚度t 曲线，即标准曲线log T -t ；(5) 测量标准曲线斜率γ；(6) 利用公式(8)和公式(10)计算薄膜的吸收系数α和消光系数κ；(7) 测量待测样品的透过率T ，在标准曲线上求得样品透过率对数logT 所对应的薄膜厚度t ，这就是待测样品的薄膜厚度。
单面镀膜玻璃的实验程序和实验结果完全类似于两面镀膜玻璃，也和理论预测一致，本文就不再叙述。
4.结论标准曲线法可以测量镀膜玻璃的薄膜厚度和消光系数；薄膜厚度的测量范围为~80nm 到2000nm；薄膜厚度的测量误差大约为 13nm。
5.致谢本文采用的镀膜玻璃样品及其透射光谱数据由中国耀华玻璃集团苑同锁付总经理和董淑娟高工提供，对此表示感谢。
6.参考文献[1] PPG Ohio Inc (US), “Photocatalytically-activated self-cleaning article and method of making same”, USPatent Number: US6027766[2] M.Mulato, I. Chambouleyron, E.G. Birgin, and J.M. Martinez, “Determination of thickness and opticalconstants of amorphous silicon films from transmittance data”, Applied Physics Letters, 77 [14] 2133-35 (2000)[3] T.S. Yuan, Y. Huang, S.J. Dong, T.J. Wang, and M.G. Xie, “Infrared re flection of conducting polyaniline polymer coatings”, Polymer Testing, 21 [6] 641-46 (2002)1. 光在介质中传播可以表示为exp（i*n*2*Pi*x/lambda）折射率表示为复数是，传播函数变为exp（i*(n+i*k)*2*Pi*x/lambda）=exp(i*n*2*Pi*x/lambda-k*2*Pi*x/lambda)可以看出，随着x增加，也就是光在不断的传播过程中有一个衰减exp(-k*2*Pi*x/lambda)这里的折射率的虚部k就是造成衰减的系数，如果k=0则没有衰减。
