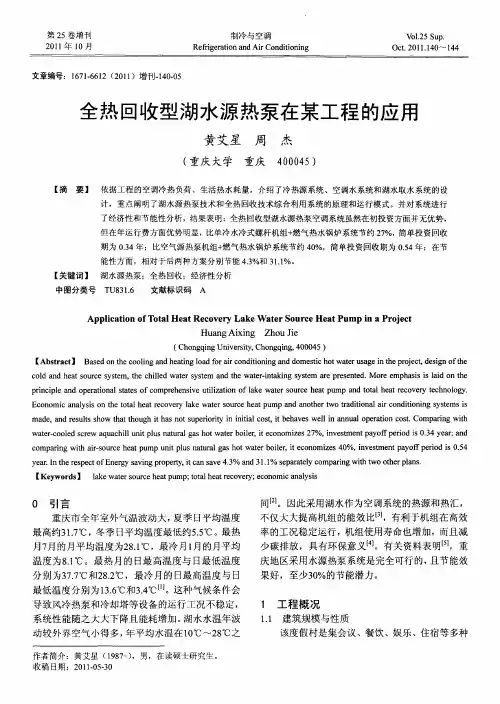

全部热回收型水源热泵机组的应用

热回收水源热泵空调机组安全操作及保养规程前言热回收水源热泵空调机组是一种高效节能、环保的中央空调设备，广泛应用于各种场合。

但是，在使用过程中，若未严格按照操作规程进行操作和保养，就会产生各种问题和安全隐患，甚至可能导致设备损坏和人身伤亡。

因此，结合实际使用经验，本文提出了热回收水源热泵空调机组的安全操作及保养规程，以期为使用者提供参考和帮助。

安全操作规程1. 操作前检查在操作前，应进行以下检查:•确认机组周围无障碍物。

•清洁进气和出气口。

•检查系统过滤器状态，如已堵塞必须及时更换。

•确认水循环系统的上下水管道连接正确。

•检查排水管道，确保通畅。

2. 启动前准备在启动前，要做好以下准备：•开启冷冻站的各个设备和仪表。

•打开机组上的总电源，机组即开始进入启动状态。

•打开水泵电源开关，启动循环水泵，水泵才能向整个循环系统输送水。

•检查水系统压力、水温、水泵工作情况。

•开启控制面板电源。

3. 操作需注意在机组使用过程中，需要注意以下事项：•机组运行中禁止随意拆卸、更换机内部件，所有维护都必须在机组停止后进行。

•禁止随意调节机组参数，只能按照注明的参数进行操作。

•在机组启动或停止时，要按照操作程序进行，确保安全稳定。

•遇到异常情况（如热交换器堵塞、水泵故障等）应立即关机并进行排查。

•使用过程中要定期检查温度、压力、水流等参数，并记录运行状态。

4. 停机后处理在机组停机后，要注意以下处理事项：•关闭控制面板电源开关。

•停止循环水泵，关闭水泵电源开关。

•关闭机组总电源开关。

•等待机组停止完全后再进行维护和检查。

•定期对机组进行彻底清洁，并进行日常保养。

保养规程为了延长机组寿命和保障其正常运行，需要对机组进行定期的保养。

保养规程如下：1. 定期清洁机组部件及周边设备应定期清洁，特别是水循环系统，因为在水中存在菌类和微小颗粒，若不清理会反复循环，对机组内部环境和系统效率有很大影响。

2. 更换过滤器过滤器对整个循环系统十分重要。

热泵式热回收型溶液调湿新风机组在建筑中应用的优势摘要：通过对我公司项目中使用的热泵式热回收型溶液调湿新风机组工作原理的简述，并对其系统原理进行分析，在能耗、环保、送风质量等方面分析热泵式热回收型溶液调湿新风机组的优势。

关键词：暖通空调系统溶液调湿热泵热回收新风机组0.引言新风机组是提供新鲜空气的一种空气调节设备。

功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。

工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

我国的建筑能耗已占全国总能耗的30%以上[1]。

在建筑能耗中，暖通空调能耗约占85%，能源利用水平和利用率与发达国家还有一定差距。

为了提高能源利用水平和利用率，必须采取相应的节能措施[2]。

新风机组作为暖通空调中能耗较大的部分，增加新风系统中的能源利用率和热量回收可以在减少建筑能耗有较大的贡献。

1.热泵式热回收型溶液调湿新风机组的原理热泵式热回收型溶液调湿新风机组是一种以调湿溶液为工质的空气处理设备。

该机组采用先进的溶液调湿技术，通过溶液向空气吸收或释放水分，实现对空气湿度的调节。

热泵式热回收型溶液调湿新风机组不是普通意义上的新风机组，它是集冷热源、全热回收段、空气加湿、除湿处理段、过滤段、风机段为一体的新风处理设备，具备对空气冷却、除湿、加热、加湿、净化等多种功能，独立运行即可满足全年新风处理要求。

热泵式热回收型溶液调湿新风机组可以分为三个简单的系统：热泵系统、热回收系统、溶液调湿系统。

1.1热泵系统热泵系统采用的是目前常用的水环热泵技术。

水源热泵是利用地球水所储藏的太阳能资源作为冷、热源，进行转换的空调技术。

利用自来水的水源热泵习惯上被称为水环热泵。

水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7，实际运行为4～6。

与锅炉（电、燃料）和空气源热泵的供热系统相比，水源热泵具明显的优势。

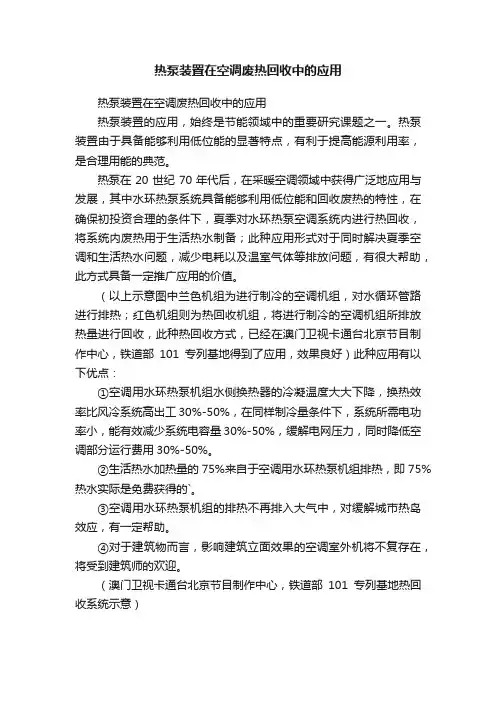

热泵装置在空调废热回收中的应用
热泵装置在空调废热回收中的应用
热泵装置的应用，始终是节能领域中的重要研究课题之一。

热泵装置由于具备能够利用低位能的显著特点，有利于提高能源利用率，是合理用能的典范。

热泵在20世纪70年代后，在采暖空调领域中获得广泛地应用与发展，其中水环热泵系统具备能够利用低位能和回收废热的特性，在确保初投资合理的条件下，夏季对水环热泵空调系统内进行热回收，将系统内废热用于生活热水制备；此种应用形式对于同时解决夏季空调和生活热水问题，减少电耗以及温室气体等排放问题，有很大帮助，此方式具备一定推广应用的价值。

（以上示意图中兰色机组为进行制冷的空调机组，对水循环管路进行排热；红色机组则为热回收机组，将进行制冷的空调机组所排放热量进行回收，此种热回收方式，已经在澳门卫视卡通台北京节目制作中心，铁道部101专列基地得到了应用，效果良好）此种应用有以下优点：
①空调用水环热泵机组水侧换热器的冷凝温度大大下降，换热效率比风冷系统高出工30%-50%，在同样制冷量条件下，系统所需电功率小，能有效减少系统电容量30%-50%，缓解电网压力，同时降低空调部分运行费用30%-50%。

②生活热水加热量的75%来自于空调用水环热泵机组排热，即75%热水实际是免费获得的`。

③空调用水环热泵机组的排热不再排入大气中，对缓解城市热岛效应，有一定帮助。

④对于建筑物而言，影响建筑立面效果的空调室外机将不复存在，将受到建筑师的欢迎。

（澳门卫视卡通台北京节目制作中心，铁道部101专列基地热回收系统示意）。

水源热泵技术作为一种有益于环境保护和可持续发展的冷热源形式越来越多引起社会的广泛关注。

水源热泵是一种利用地球表面浅层水源（如地下水、河流和湖泊）或者人工再生水源（工业废水、地热尾水等）的既可供热又可制冷的高效节能空调系统，水源热泵技术利用热泵机组实现能量从低温体向高温体转移，将水体和地层蓄能作为夏季空调和冬季供暖的冷热源，在冬季，水源热泵机组将水体和地层中的能量提取出来，供给室内采暖；夏季，将室内的热量提取出来，释放到水体和地层中，实现室内的降温。

随着对水源热泵系统技术不断的研究，一些新的节能、环保的技术也不断的推出，其中冷凝热回收作为一种典型的新技术也日益得到了社会广泛的关注。

在夏季，绝大部分民用建筑既需要冷量又需要热量。

房间内的空调系统需要冷量来给室内降温，以满足人们的舒适性要求，而大量的洗浴设施又需要很多热量来提供生活热水，满足人们的卫生需要。

传统技术会设置两套系统来分别提供冷量和热量，最常用的系统为主机采用水冷机组和锅炉，一方面水冷机组需要耗费大量的电能来制冷，把房间内的热量提取出来，通过冷却塔释放到空气中去，另一方面锅炉又要消耗大量珍贵的一次能源来供给热量，等于既向空气中排放了大量热量，又要从燃料中获取热量，其中向空气中排放的热能全部浪费掉了，造成了资源的大量浪费。

普通水源热泵系统会分别设置两套机组，一套机组将室内热量提取出来，释放到地下，提供给房间空调；另一套机组将水源水中的热量提取出来供给生活热水，由于需要分别设置两套机组，并且对空调系统所提取出来的热量未进行回收直接释放到地下，因此无论从初投资及运行费用来说，都不是最佳的选择。

那么是否可以采用一套水源热泵主机既提供给房间空调又将释放到水源水中的热量进行热回收并提供给生活热水，来同时满足空调和生活热水的需要呢？当水源热泵机组负荷以满足空调系统需要时，如果机组产出的热量大于生活热水的需热量，即当Q3小于Q1+Q2时：Q1+Q2= Q3+ Q4当水源热泵机组负荷以满足生活热水系统需要时，如果机组产出冷量大于空调系统的需冷量，即当Q2小于Q3-Q1时： Q1+Q2+Q5= Q3由上图可以看出，由于采用了热回收技术，如果系统设计合理，运行在制热工况下，水源热泵的cop值非常高，其cop＝（Q2+ Q3）/ Q1未采用若回收技术的水源热泵制热工况下其cop＝Q3/ Q1根据清华同方SGHP1000型机组的性能参数：当机组的冷冻水供回水温度分别为7℃，14℃，冷却水供回水温度分别为54℃，44℃时机组的制热量为917KW，制冷量为667KW，输入功率为250KW。

风冷热回收机组原理及应用摘要：本文阐述了风冷热回收机组的发展和应用现状，结合实际工程项目提出了一种适合于全年运行且具有供冷、供暖及供生活热水于一体的风冷型热回收系统。

关键词：热回收、冷凝热、生活热水引言现代许多楼宇（如酒店、宾馆、酒楼、健康中心、办公写字楼、别墅等）很多采用集中中央空调机组系统供冷，同时每天又需要大量卫生热水供应。

参照以往的经验，实现空调、热水、供暖的问题常常采用的是“供冷机组+锅炉”的模式来解决问题，首先，在中央空调供冷的同时大量的废气废热排放到大气中去；其次，不管春夏秋冬，锅炉必须开启制取生活热水，另一方面需要大量的燃料燃烧，增加费用支持的同时也对周围环境造成极大影响，影响身体健康。

随着全国多个地区雾霾天气的增多，煤改“清洁能源”成为大趋势。

而水冷、水源热泵机组及风冷热泵机组冷凝热的回收和利用，已成为关注的重点之一，其中空气源被列为首位。

由于这类型的废热是热泵机组制冷时的副产品，利用其生产生活热水，具有极高的经济价值。

一、风冷热回收的原理及分类热回收的原理及分类风冷热回收机组的工作原理：机组通过冷凝器放出大量的热量。

通常情况下，这些热量被冷却介质带走排入周围环境，这对于那些需要用热的场所是一种浪费，同时也给周围环境带来一定的废热污染。

风冷热回收机组就是通过增加热回收器的方式，将机组运行过程中排向环境的大量废热回收再利用，作为用户的最终热源或初级热源。

通常这种废热回收利用是通过制备热水（约50℃）的方式实现的。

热回收共有2种类型，一种是部分热回收型；另一种是全热回收型。

部分热回收较全热回收热回收量小，能效比低，现在许多空调厂商都将小型风冷热泵机组设计成全热回收型。

风冷热回收YCAG-HR机组就是全热回收型，热回收器的设置采用冷凝器并联原理，外置热回收器，通过铜管与系统相连接，与风冷冷凝器并联。

通过监测控制生活热水水箱的温度来控制风冷冷凝器与热回收器的切换。

二、风冷热回收机组选型方案（1）选型步骤1 根据每个房间的功能及面积选择风机盘管和地暖。

热回收技术是暖通空调领域比较成熟和先进的节能环保技术，可以最大限度回收废热，节省机组用电量，提供免费生活热水；直接减少向大气的废热排放量，尤其对于南方地区具有良好的经济性。

目前清华同方已将热回收技术成功应用于空气源热泵机组和水冷冷水机组中。

目前国内外所生产销售的水源热泵机组多为干式系统和满液式系统。

干式系统能效比比较低，而满液式系统存在液位控制难和回油困难等弊端。

降膜式系统综合了干式与满液式系统的优点，不仅实现了高效，尤其应用了新的压差回油方式更加稳定、可靠。

降膜式全热回收水源热泵技术采用降膜式蒸发器达到高效运行，相比满液式机组只需更少的制冷剂充注量，对环境影响更小；采用了双管束的壳管冷凝器实现供冷的同时回收冷凝废热加以利用，以提供生活用热水。

而传统做法是采用双换热器串并联工作，或在工程系统中实现。

双换热器系统控制复杂，可靠性差；工程系统实现的所回收的热水品位偏低。

而本项目采用的双管束换热器实现热回收均克服了以上弊端。

采用双管束壳管冷凝器保证冷却水和回收的生活热水独立运行、自由切换且互不污染，完美实现全热回收功能。

采用降膜式蒸发器提高机组运行效率，提高了维护性能。

提高了制冷性能系数（能效比）；提高了蒸发器的换热性能，降低材料成本；降膜式蒸发器的传热温差小，可适当加大水的温差，因而减少了使用的地下水流量和水泵功耗。

维修方便：冷媒水在管内流动，可通过打开端盖，清理水侧污垢；制冷剂充注量小，更符合环保的要求。

采用间歇式压差回油方案，简洁、运行可靠。

新压差回油方案：集油时，高压电磁阀关闭，压力平衡电磁阀打开，油自蒸发器通过单向阀流至集油器。

回油时，压力平衡电磁阀关闭，高压电磁阀打开，利用高压将油压回压缩机。

通过时间继电器控制电磁阀动作实现间歇式回油。

经合肥通用机电产品检测院检测，同方人环的降膜式全热回收水源热泵机组，实测名义制冷能效比达5.97，比国家标准（≥4.60）高出30%；制冷热回收运行时的综合能效比（综合能效比定义：制冷量与制热量之和同功率的比值）达到7.09；名义制热能效比达到4.72，比国家标准（≥3.60）高出31%。

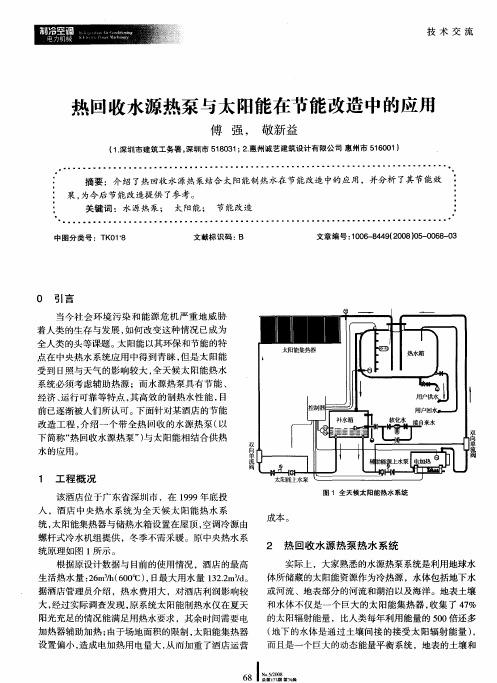

水源热泵的热回收应用实例图1水源热泵热回收系统原理图这种热回收方式适用于冷量大、排气温度较低的离心式冷水机组；冷凝热的回收率高，热水的供应量较大；改造的过程中只涉及冷却水系统，对冷水机组影响较小。

3设计细节3.1温度设置为尽量通过板式换热器回收冷却水热量，冷端出水温度应尽量设高，暂定为比37℃仅低1℃的36℃。

通过热泵加热循环水，蓄热水箱内水温达到52℃。

为了使生活热水箱内温度分布均匀，减少热水混合时的热量损失，水箱进出水管伸入水箱内，均匀分布于水箱内，水管贴近水箱，水箱内水管的喷淋开口均匀布置。

水管喷淋孔的布置示意如下：图2蓄热水箱内水管布置图3.2流量确定前面已经介绍，每天锅炉的用水量为7吨左右，锅炉出汽压力0.74Mpa,温度166℃，查表可知蒸汽相变热为1997kJ/kg。

80％的蒸汽，即5.6吨自来水产生的蒸汽，提供生活热水用热。

锅炉进水温度按照18℃计算，其焓值为75kJ/kg，由此可得每天生活热水耗热量为5.6×1000×（1997-75）＝1.076×107kJ。

使用热回收方案，为提供相同的热量，把18℃的自来水加热到52℃（218kJ/kg），所需的总水量为1.076×107/（218-75）＝75.2t为保证及时供给所需热水，加水时间不宜过长，现设定为4小时，算出板式换热器冷端流量为18.8t/h，相应热端流量为68t/h。

水源热泵冷热端流量均设为18.8t/h。

冷却水被分成三路，通过F3，F4，F5控制，根据不同的运行工况，F4，F5开启或关闭，而流入冷却塔的原冷却水流量则通过F3做相应调节。

3.3自控系统系统不同的运行工况可以通过阀门进行调节，具体设定为：4热泵加热循环水：热水温度未达52℃时，打开阀门F1，F4，水泵2，关闭F2，F5，水泵1，开启热泵（F3调）5生活热水箱补水：热水箱需要补水时，打开阀门F2，F4，F5，水泵1，关闭F1，水泵2，开启热泵（F3调）6水温水位均未满足要求时先进行补水（同b）3.4保温因为要利用冷却水的热量，通过板式换热器和热泵的两路37℃冷却水管均需保温。
