污水源热泵空调原理

污水源热泵工作原理及效益分析1.污水源：污水源热泵通过污水中的热能来供热或制冷。

这些污水可以来自家庭、厂区、城市污水处理厂等。

2.污水净化：首先，为了保护热泵设备，需要对污水进行初步的净化处理，例如去除大颗粒物、悬浮物等。

3.污水调温：经过预处理后，污水经过调温操作，使其温度尽可能接近热泵的最佳工作温度，一般为5-25摄氏度。

4.污水热能回收：经过调温后的污水通过换热器与热泵之间进行热能交换。

热泵利用换热器中的热能进行蒸发，从而获得蒸发的制冷剂。

5.制冷剂冷却：蒸发的制冷剂通过压缩机被压缩成高温高压气体，并通过冷凝器与室内或室外空气进行热交换，使其冷却变为液体。

6.供热或制冷：冷凝后的制冷剂经过膨胀阀进行膨胀，再次变成低温低压气体，并通过换热器与室内或室外空气进行热交换，使热能传递给室内或室外，实现供热或制冷效果。

1.节能环保：污水源热泵利用了污水中的热能，有效地节约了传统能源的消耗量，减少了温室气体的排放，具有良好的节能环保效益。

2.回收资源：污水中的热能在传统的处理过程中往往被浪费掉，而污水源热泵能够回收这部分热能，大大提高了能源利用效率，并能够减少对环境的负面影响。

3.降低运行成本：相比传统的供热或制冷方式，污水源热泵的运行成本较低。

由于污水源的温度相对稳定，热泵工作稳定可靠，减少了维护和运行成本。

4.解决能源短缺问题：随着能源消耗的增加和能源供应的减少，污水源热泵作为一种新型的能源利用方式，为减轻能源压力提供了新的途径。

5.适用范围广泛：污水源热泵适用于各种污水排放场所，无论是家庭、工厂还是城市污水处理厂，都可以利用污水中的热能来进行供热或制冷，具有广阔的应用前景。

总之，污水源热泵作为一种能源利用的新途径，具有较高的节能环保效益和经济效益，对解决能源短缺和环境污染问题具有重要意义。

对于地区热源紧缺或有大量污水排放的地区来说，污水源热泵是一种理想的能源供热或制冷解决方案。

污水源热本调研报告所谓污水源热泵，主要是以城市污水做为提取和储存能量的冷热源，借助热泵机组系统内部制冷剂的物态循环变化，消耗少量的电能，从而达到制冷制暖效果的一种创新技术。

城市污水源热泵空调技术能实现冬季供暖、夏季空调、全年生活热水供应（很廉价的热水供应方案）、夏季部分免费生活热水供应。

城市污水热泵空调是一项高新技术，具有节能、环保及经济效益，符合经济与社会的可持续性发展战略。

城市污水源热泵机组以污水为冷热源，冬季采集来自污水的低品位热能，借助热泵系统，通过消耗部分电能（1份），将所取得的能量（大于4份）供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调的目的。

1、污水源热泵的工作原理污水源热泵的主要工作原理是借助污水源热泵压缩机系统，消耗少量电能，在冬季把存于水中的低位热能“提取”出来，为用户供热，夏季则把室内的热量“提取”出来，释放到水中，从而降低室温，达到制冷的效果。

其能量流动是利用热泵机组所消耗能量（电能）吸取的全部热能（即电能+吸收的热能）一起排输至高温热源，而起所消耗能量作用的是使介质压缩至高温高压状态，从而达到吸收低温热源中热能的作用。

污水源热泵系统由通过水源水管路和冷热水管路的水源系统、热泵系统、末端系统等部分相连接组成。

根据原生污水是否直接进热泵机组蒸发器或者冷凝器可以将该系统分为直接利用和间接利用两种方式。

直接利用方式是指将污水中的热量通过热泵回收后输送到采暖空调建筑物；间接利用方式是指污水先通过热交换器进行热交换后，再把污水中的热量通过热泵进行回收输送到采暖空调建筑物。

2、污水源热泵系统的特点：（1）环保效益显著城市污水源热泵是利用了污水作为冷热源，进行能量转换的供暖空调系统。

供热时省去了燃煤、燃气、然油等锅炉房系统，没有燃烧过程，避免了排烟污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。

不产生任何废渣、废水、废气和烟尘，环境效益显著。

（2）高效节能冬季，污水温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。

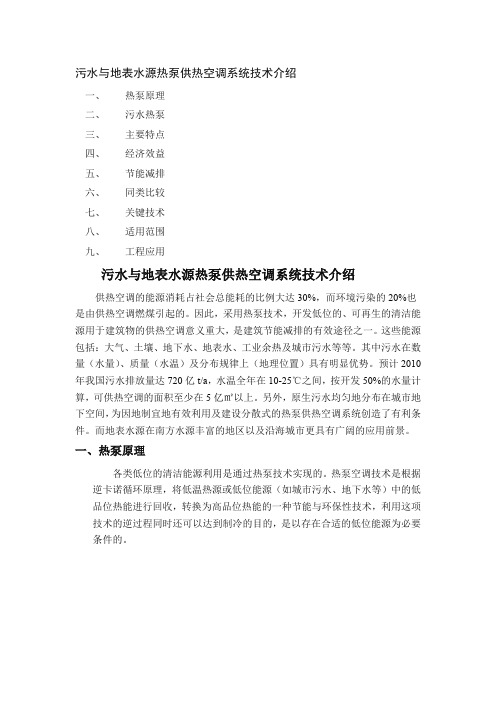

污水与地表水源热泵供热空调系统技术介绍一、热泵原理二、污水热泵三、主要特点四、经济效益五、节能减排六、同类比较七、关键技术八、适用范围九、工程应用污水与地表水源热泵供热空调系统技术介绍供热空调的能源消耗占社会总能耗的比例大达30%，而环境污染的20%也是由供热空调燃煤引起的。

因此，采用热泵技术，开发低位的、可再生的清洁能源用于建筑物的供热空调意义重大，是建筑节能减排的有效途径之一。

这些能源包括：大气、土壤、地下水、地表水、工业余热及城市污水等等。

其中污水在数量（水量）、质量（水温）及分布规律上（地理位置）具有明显优势。

预计2010年我国污水排放量达720亿t/a，水温全年在10-25℃之间，按开发50%的水量计算，可供热空调的面积至少在5亿㎡以上。

另外，原生污水均匀地分布在城市地下空间，为因地制宜地有效利用及建设分散式的热泵供热空调系统创造了有利条件。

而地表水源在南方水源丰富的地区以及沿海城市更具有广阔的应用前景。

一、热泵原理各类低位的清洁能源利用是通过热泵技术实现的。

热泵空调技术是根据逆卡诺循环原理，将低温热源或低位能源（如城市污水、地下水等）中的低品位热能进行回收，转换为高品位热能的一种节能与环保性技术，利用这项技术的逆过程同时还可以达到制冷的目的，是以存在合适的低位能源为必要条件的。

3-膨胀阀1-压缩机图1 热泵工作原理示意图图1示意了一种水源热泵向建筑物供热的工作原理。

所谓水源热泵，就是指以环境中的水（污水、地表水、地下水等）作为热源。

热泵工质（例如氟利昂）在压缩机1的驱动下，在压缩机1、冷凝器2、膨胀装置3、蒸发器4几个主要部件中循环运动。

工质的热力性质决定了蒸发器中的工质温度可以保持在例如2℃（称为蒸发温度）左右，而冷凝器中则为60℃（称为冷凝温度）左右。

这里的水源虽然在冬季可能仅为11℃，但却可以作为热泵系统的热源，因为当将它引入温度为2℃的蒸发器时，它必然要把自身中的热能（称为内能）交给机组，变为例如6℃排放出去。

水源热泵工作原理及特点水源热泵是一种利用水源作为热源或冷源的热泵系统，通过循环流动的工质在水源和室内之间传递热量，实现室内空调和供暖的目的。

它是一种高效节能的取暖和制冷设备，具有以下几个特点：1. 工作原理水源热泵系统由蒸发器、压缩机、冷凝器和节流阀等组成。

工作过程如下：- 蒸发器：水源热泵通过水源中的低温热量将工质（一般为制冷剂）蒸发成气体，吸收水源中的热量。

- 压缩机：蒸发后的气体被压缩机压缩，使其温度和压力升高。

- 冷凝器：高温高压的气体通过冷凝器散热，释放热量给室内或者供暖系统。

- 节流阀：经过冷凝器散热后的气体通过节流阀降温，变成低温低压的液体，回到蒸发器继续循环。

2. 特点（1）高效节能：水源热泵利用水源中的低温热量进行加热，能够实现高效能的取暖和制冷。

相比传统的电加热或燃气锅炉，其能效比更高，能够节约能源消耗和运行成本。

（2）环保节能：水源热泵不直接燃烧燃料，减少了燃烧产生的废气和废物排放，对环境友好。

同时，由于其高效能的特点，减少了对自然资源的消耗。

（3）稳定性好：水源热泵可以根据室内的温度需求进行自动调节，保持室内温度的稳定性。

无论是夏季制冷还是冬季供暖，都能够提供稳定的温度和舒适的室内环境。

（4）灵活性强：水源热泵可以根据不同的水源条件进行选择，可以利用地下水、湖泊、河流等水源进行热交换。

同时，水源热泵也可以与其他能源设备结合使用，提高整体的能源利用效率。

（5）可靠性高：水源热泵系统结构简单，运行稳定可靠。

其主要组成部分都采用优质的材料和工艺，具有较长的使用寿命和较低的维护成本。

总结：水源热泵是一种利用水源作为热源或冷源的高效节能设备，通过循环流动的工质在水源和室内之间传递热量，实现室内空调和供暖的目的。

其工作原理简单明了，通过蒸发、压缩、冷凝和节流阀等过程，实现热量的传递和循环。

水源热泵具有高效节能、环保节能、稳定性好、灵活性强和可靠性高等特点，适用于各种建筑和环境条件，是一种理想的取暖和制冷设备。

污水源热泵工作原理
污水源热泵利用污水中的热能，通过循环传热的方式将污水中的热能提取出来，再经过压缩和膨胀等过程进行升温，从而达到供热或供冷的目的。

具体工作原理如下：
1. 污水提取：通过污水管网将污水收集到热泵系统中。

2. 过滤预处理：对污水进行预处理，如过滤、沉淀等，以去除悬浮物和杂质，避免对热泵设备的损坏。

3. 热能提取：将预处理后的污水进入换热器，通过与热交换介质（如工质流体或蒸发冷媒）接触，将污水中的热能传递给热泵系统。

4. 压缩和膨胀：热泵系统中的压缩机将流体压缩，使其温度升高，然后通过膨胀阀放松，使其压力降低，温度下降。

5. 热能释放：高温高压的流体经过冷凝器释放热量，热量通过传热介质（如空气或水）传递给室内供暖或供冷设备。

6. 蒸发循环：冷却的流体经过蒸发器重新吸收热源，通过蒸发过程吸热，然后经过压缩和膨胀等过程，重新进行热能提取和释放的循环。

通过上述循环过程，污水源热泵能够利用污水中的废热能源，
通过传热和压缩循环的方式将其转化为可利用的供热或供冷能源，实现能源的回收利用，提高能源利用效率，同时减少对传统能源的消耗，实现节能减排的效果。

污水源热泵系统与集中供热系统对比原生污水源热泵原理：在高位能的拖动下，将热量从低位热源流向高位热源的技术。

它可以把不直接利用的低品位热能（如空气、土壤、水、太阳能、工业废热等）转化为可利用的高位能，从而达到节约部分高位能（煤、石油、天然气、电能等）的目的。

在制冷状态下，污水源热泵原理是通过压缩机对冷媒做工，使其进行汽——液转化的循环。

通过蒸发器内冷媒的蒸发将由风机盘管循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷凝器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至城市原生污水里。

在室内热量不断转移至地下的过程中，通过风机盘管，以13℃一下的冷风的形式为房间供冷。

在制热状态下，污水源热泵原理是通过压缩机对冷媒做功，并通过换向阀将冷媒流动方向换向。

由地下的水路循环吸收地下水或土壤里的热量，通过冷凝器内的冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过蒸发器内冷媒的冷凝，由风机盘管循环将冷媒所携带的热量吸收。

在城市原生污水中的热量不断转移至室内的过程中，以35℃以上热风的形式向内供暖。

污水源热泵原理优势特点：1）利用可再生能源，环保效益好污水源热泵原理利用了城市原生污水中丰富的热量资源作为冷热源，进行能量转换的供暖制冷空调系统。

城市原生污水是一个巨大的能量采集器，巨大的城市废热从市政污水管路中排出，这种储存于城市原生污水中的能源数以清洁的，可再生能源。

2）高效节能，运行费用低污水源热泵原理是采用温度恒定的城市原生污水作为能源，能效比COP在4.5~5.0之间，比空气源热泵高出40%左右，污水源热泵机组运行费用比常规中央空调低30%~40%左右。

3）运行安全稳定，可靠性高无燃烧设备，无爆炸隐患，使用安全。

如使用燃油、燃气锅炉供暖，其燃烧产物对居住环境污染极重，影响人们的生命健康。

污水源热泵机组利用常年温度稳定的城市原生污水，夏季不会向大气中排除废热，加剧城市的“热岛效应”；冬季不受外界气候影响，运行稳定可靠，不存在空气源热泵除霜和供热不足的问题。

污水源热泵制冷工作原理
污水源热泵制冷工作原理是通过利用污水中的热能来进行制冷的一种技术。

其工作原理如下：
1. 污水采集：首先，将污水收集到一个集水池中。

这个集水池通常位于需要制冷的建筑物附近，以便方便获取污水。

2. 污水处理：收集到的污水会首先进行初步的处理，例如去除固体杂质和悬浮物等，以保护热交换器和其他设备的正常运行。

3. 分离污水中的热能：接下来，污水中的热能会通过热交换器进行分离。

热交换器内部有一根水管，污水在外部流过，冷凝器循环水流在内部流动。

热交换器通过传递污水中的热能给循环水，使循环水温度升高。

4. 循环水压缩：升温后的循环水通过压缩机进行压缩，使其温度进一步升高。

压缩机提供了流动能量，使循环水的压力和温度都增加。

5. 循环水冷凝：压缩后的循环水通过冷凝器进行冷凝，使其失去热量并转化为高温的冷凝器冷却水。

6. 冷却水回收：冷凝器冷却水会通过循环管道回流到热交换器中，与污水交换热能，再次提供冷却效果。

同时，冷凝器冷却水温度降低，会重新进入循环水压缩过程，保持循环。

7. 制冷作用：冷却效果通过循环水在室内热交换器中与空气交
换来实现。

循环水通过热交换器，将室内的热量吸收，使室内空气温度降低，从而实现制冷效果。

通过循环往复，污水源热泵制冷系统能够不断吸取污水中的热能来提供制冷效果，这种技术既能够有效利用资源，又能够实现环境友好型的制冷方式。

水源热泵工作原理及特点水源热泵是一种采用地热能源进行采暖和制冷的热泵系统。

其工作原理是利用地下水或地下循环水来作为热源或冷源，运用热泵技术进行加热和制冷。

因此，其是一种高效、节能、环保的暖通空调系统。

水源热泵的特点：1. 独立控制：水源热泵的控制系统可以独立工作，无需依赖外部环境和系统。

这种方式使得水源热泵的控制逻辑更加灵活，可以依据季节、夜间或平峰时段等特殊情况提高或降低运行效率。

2. 全天候稳定的工作：与空气源热泵相比，水源热泵的热交换器不会受到环境温度的干扰，在冬季和夏季都可以保持稳定的工作状态。

这意味着水源热泵的效率更高，且能在全年的各种环境条件下提供稳定的空调服务。

3. 减少能量消耗：水源热泵的主要优势是可以在节省能源方面取得巨大的成果。

水源热泵系统可以减少能量消耗，从而降低使用成本，同时也有助于减少环境污染。

4. 长寿命：水源热泵的室内和室外两个部分相对独立，不会在同一位置发生机械磨损和损坏。

这样可以延长水源热泵的使用寿命，相比其他加热方式更加经济实惠。

水源热泵的工作原理：水源热泵使用地下水或地下循环水来作为热源或冷源。

在夏季，它会将系统内的冷媒制冷，并将冷媒通过水源热泵向外排放。

而在冬季，它将水源热泵内的冷媒加热，并通过室内吹风机送到室内供暖。

水源热泵主要由蒸发器、压缩器、冷凝器和节流阀等四部分组成。

当系统处于制热状态时，制热器中的制热介质会吸收外部热源的热量，然后通过蒸汽的运动来加热制冷介质。

加热后，制冷介质会在冷凝器中放出热量，从而实现加热的作用。

当系统处于制冷状态时，冷凝器中的对象会吸收内部的热量，然后通过制冷剂的运动来冷却内部的热量。

此时，蒸发器中的冷凝介质会通过节流阀扩散，从而使得室内温度下降。

总之，水源热泵是一种独立控制、全天候稳定、减少能量消耗、长寿命的空调系统。

它也是一种高效、节能、环保的供暖方式，是未来发展的趋势。
