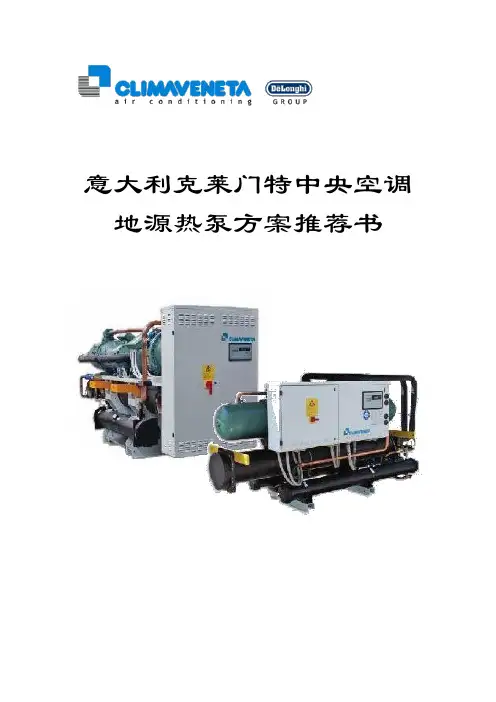

意大利克莱门特中央空调地源热泵方案推荐书XXXXXXXXXXXXXXXXXXX地源热泵中央空调方案一、地源热泵空调系统简介地源热泵中央空调系统是一种从地下土壤资源中提取热量的高效、节能、环保、再生的供热（冷）系统。
该系统集成熟的热泵技术、暖通空调技术、配套地质勘察技术于一体，在相对稳定的土壤温度下高效、稳定、经济的运行。
地源热泵中央空调系统是由末端（室内空气处理末端等）系统、地源热泵中央空调主机（又称为地源热泵）系统和地下埋管系统三部分组成。
为用户供热时，地源热泵中央空调系统从地源中提取低品位热能，通过电能驱动的地源热泵中央空调主机（热泵）“泵” 送到高温热源，以满足用户供热需求。
为用户供冷时，地源热泵中央空调系统将用户室内的余热通过地源中央空调主机（制冷）转移到地源中，以满足用户制冷需求。
用户（室内末端等）系统由用户侧水管系统、循环水泵、水过滤器、静电水处理仪、各种末端空气处理设备、膨胀定压设备及相关阀门配件等组成。
地源中央空调主机系统由压缩机、蒸发器、冷凝器、膨胀阀、各种制冷管道配件和电器控制系统等组成。
地下埋管系统由地下埋管、循环水泵、水过滤器和阀门、配件等组成。
制冷工况的实现只需通过合理地设计用户系统和地埋管系统管道和阀门，切换阀门来实现进蒸发器的地埋管系统循环水改进冷凝器，进冷凝器的用户系统循环水改进入蒸发器，以达到制冷的目的。
（反之则为供热工况）地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47%的太阳辐射能量，比人类每年利用能量的500倍还多，而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散相对的均衡。
这使得利用储存于其中的似乎无限的太阳能或地能成为可能。
所以说，地源热泵是利用可再生能源的一种有效途径。
地下温度恒定的特点也使热泵机组运行更可靠、稳定，保证了系统的高效性和经济性。
通常地源热泵消耗1KW的能量，用户可以得到4.5KW以上的热量或冷量。
地源热泵比传统空调系统运行效率要高40%，节省运行费用50%左右。
克莱门特PSRHH螺杆式水地源热泵（R22）机组介绍：采用地能为主要能源，辅以电能，通过先进的设备将地下取之不竭但不易利用的低位能量开发利用，使其变为可利用的高位能。
满足冬季供暖、夏季供冷需求，也可以解决卫生热水问题，充分显示一机多用功能。
由于采用了地能，通常情况下输入1KW电能可获取5KW冷量或4KW以上的热能，其运行费用为其他常规机组的40~60%,真正体现节能,让用户省的更多。
基本参数：水源工况：系列规格：30个制冷量范围：150～3000kW制热量范围：170～3100 Kw制冷剂：R22，可提供采用R134a、R407C、R404A机组分类：B 标准机组适用于一般场合ST 低温机组适用于蓄冰空调或工艺冷却场合适应范围：制冷工况:冷冻水进出口温度：12/7℃冷却水（井水）进出口温度：18/29℃制热工况：热水进出口温度：40/45℃蒸发器（井水）进出口温度：15/7℃热回收工况：热水进出口温度为40/45℃地埋工况：系列规格：15个制冷量范围：150～2000kW制热量范围：160～2000 Kw制冷剂：R22，可提供采用R134a、R407C、R404A机组分类：B 标准机组适用于一般场合ST 低温机组适用于蓄冰空调或工艺冷却场合适应范围：制冷工况:冷冻水进出口温度：12/7℃冷却水进出口温度：25/30℃制热工况：热水进出口温度：40/45℃蒸发器进出口温度：10/5℃热回收工况：热水进出口温度为40/45℃机组特点：■ 多种应用场合既有应用于一般中央空调场合的标准冷水机组，又有余热利用的部分热回收冷水机组和全部的热回收冷水机组，还有用于冰蓄冷的双工况机组，满足用户的各种需要。
采用盐水或乙二醇溶液作载冷剂，机组还可以输出-10～12℃的工艺冷水，满足工艺空调和工艺冷却的需要。
小到几百平米、大到几万平米的空调，均可采用该系列水冷螺杆冷水机组。
■ 半封闭螺杆压缩机半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。
克莱门特地源热泵说明书
机组介绍：
可实现一户一机，单独控制，单独计量。
不同房间可同时供冷和供热，大大提高了居住舒适性。
系列所有机型既是独立单元机组，又是自由的模块单元，既可单要使用又可实现模块组合。
维修方便，移开面板很容易接触到压缩机、电控箱等部件。
主机由微电脑控制，保护装置齐全，运行平稳可靠，操作简便，同时机组可采用集中监控和远程监控。
基本参数：系列规格：19个
制冷量范围：50～430kW
制热量范围：50～440kW
制冷剂：R410A
适应范围：常规空调地埋工况制冷：冷冻水进出口温度12/7℃地埋侧进出口温度25/30℃制热：热水进出口温度40/45℃地埋侧进出口温度10/5℃热回收：热水进出口温度40/45℃
机组特点：
1、采用高效优质柔性涡旋压缩机，提高机组效率；
2、采用高效环境领先的HFC410A制冷剂，通过机组将地能（土壤、地下水、地表水、污水等）转变为高位能，使其能有效开发利用；
3、优异的部分负荷效率ESEER，使用户节省更多；
4、一机多功能，可配热回收功能，免费获得热水。
别墅项目空调系统方案对比分析本文笔者结合涵璧湾别墅实例，分析与对比了目前别墅项目六种空调系统方案，得出了地源热泵系统在技术和经济等方面具有明显的优势。
具有重要的现实意义。
标签：别墅项目;空调系统方案;冷热源; 地源热泵引言：随着现代社会的高速发展，人们对居住环境舒适度和能耗的要求越来越高。
尤其是别墅作为一种高档住宅对其中央空调系统有着更高的标准，除了基本的舒适性要求以外，还要静音、美观、环保、节能。
因此真正优异并适合高档别墅的空调方案应具备技术性能可靠、运行成本低廉、维护管理方便，并应兼具科技创新及绿色环保的概念。
下面笔者以涵璧湾别墅工程为例，对别墅项目中空调系统的方案进行了分析与对比。
涵璧湾项目地理位置位于长江中下游地区，属北亚热带湿润性季风气候区。
常年雨水充沛、光照充足、气候温暖、四季分明、无霜期长，气候资源十分丰富。
夏天温高雨多;冬季寒冷潮湿，春季冷暖变化大，多过程性天气;秋季凉爽，降温较迟。
该项目整体建筑要求打造成传统中式风格，对外立面的要求非常高，设计中应尽量避免设备对外立面整体性的破坏。
本次空调设计范围包括别墅内部中央空调冷热源及生活热水。
笔者罗列了六种冷热源方案，分别是分体空调+燃气锅炉;VRV多联机+燃气锅炉;多功能VRV多联机;空气源热泵机组+燃气锅炉;水源热泵系统;地源热泵系统，并分别从初投资、运行费用、外机位置、全年综合运行效果等方面进行了分析比较。
为方便比较，选取涵璧湾项目一栋380㎡的别墅为例，经负荷计算，该别墅夏季冷负荷为60.5Kw，冬季热负荷约为夏季冷负荷的80%，生活热水负荷约为1.5KW。
1 涵璧湾别墅项目空调系统方案对比1.1分体式空调+燃气锅炉分体空调在传统的小户型中使用较多，它的优点是安装灵活，控制简单，初投资费用节约。
在本工程中采用分体空调+燃气锅炉系统，需要根据各个房型选用不同的机型，每个房间独立一套夏季制冷，选用德国威能燃气两用炉VUW CN 362/3-5-H（供热36KW）供给地暖系统和热水系统，主机尺寸长*宽*高为700*250*500（单台），主机安装在室外机不占用室内空间，锅炉需占用1-2㎡。
克莱门特HRAT/N涡旋式风冷水（热泵）机组■ 机组介绍：风冷冷水（热泵）机组是以空气作为冷源，以水作为供冷介质的中央空调机组，通过四通阀改变制冷剂的循环方向，可以在冬季做热泵运行，提供供暖热水。
机组可直接安装于屋顶或室外空间，无需专用机房，无需冷却塔，冷却水泵及冷却水管路系统。
整个空调系统结构简单，应用方便，可广泛用于商场、医院、会所、宾馆、工厂和办公大楼等不同类型的建筑。
■ 柔性涡旋压缩机●高效涡旋压缩机，高效低噪●柔性压缩机结构，抗液击、抗磨损●双胞胎压缩机，多回路系统，备用性强，部分负荷能效高，启动电流小●多胞胎结构，自然解决回油润滑■ 高效环保冷媒HFC410A●采用环境领先HFC410A制冷剂,对大气臭氧层无破坏作用,无禁用期限ODP值为0●优异换热性能,节省电源消耗,降低CO2的排放,提高机组能效比●冷媒用量少，减少温室效应■ 配置齐全既有冷水机组又有热泵机组，还可以选配热回收功能，免费提供生活热水。
■ 智能控制系统采用新型控制系统，具有良好的人机界面，优良的控制调整功能、较强的扩展能力、监控管理能力和极强的兼容性。
操作屏嵌入机组，方便的操作、良好的保护。
全电脑自动控制，实现无人操作。
W3000采用直观LCD界面，多语言多菜单显示数据和参数凋整，按照克莱门特传统，压机状态和参数另具有单独的直观显示，运转情况一目了然。
■ 智能除霜不同于传统热泵系统，克莱门特开发出了一种"SMART DEFROST"智能除霜系统，该系统具有自适应功能，能自动根据室外温度和湿度以及机组上次除霜的结果对下次除霜运算进行修正和调整，以保证每次除霜最准确，除霜耗时最短，耗能最少，衰减最少。
■ 高效节能●高效涡旋压缩机●高效冷媒HFC410A●高效钎焊板式蒸发器●并联压机系统设计，低负荷下仍全部利用换热器面积●优异的部分负荷效率ESEER●提供热回收，免费热水（选配）●冬季运用Free Cooling 技术，免费供冷（选配）低噪音采用柔性涡旋压缩机，柔性支撑，航空流线风扇，压机消音罩，风扇降速，机组噪音，振动很低。
克莱门特CSRAN高效高温风冷热泵（R134a）一、机组介绍：CSRAN系列高效高温风冷螺杆式热泵通过切换四通阀改变制冷剂的循环方向，能根据用户需要提供冷水或热水。
机组采用环保冷媒HFC134a，机组更高效，夏季耐温更高，冬季制热热水温度更高。
机组为逆循环的空气源热泵，省去了冷却塔、冷却水泵和冷却水系统，节约了冷却系统投资和运行费用，无须专用机房，可直接安装于屋顶或室外空间。
CSRAN适用于各种商业和工业场合，可以满足全年空调和采暖的需要。
机组采用智能除霜功能，确保冬季安全可靠稳定供热。
二、基本参数：制冷量范围：200～750kW制热量范围：250～800 kW制冷剂：R134a三、适应范围：■ 制冷工况冷冻水进出口温度12/7℃环境温度35℃■ 制热工况冷凝器进出口温度40/45℃环境温度7℃相对湿度87%■ 热回收工况：热水进出口温度40/45℃四、机组特点：1. 低温热泵，高温热水，完全代替传统锅炉建筑空调系统高效性和节能性已经被广大用户所认可，这一观念在供暖系统也逐渐深入人心。
Climaveneta RECS（Recovery Energy Climaveneta System ），采用环保冷媒HFC134a，可以超低温制热，提供更高温度的热水，更高能效，完全可以替代传统锅炉供暖和热水系统。
2. 超低温制热超大换热器，喷液冷却智能除霜，确保机组在环境温度-15℃下可靠制热，完全解决了低温制热可靠性和能效比的问题，RECS系列热泵完全可以替代传统的空调供暖系统（冷水机组+锅炉）。
3. 创新的智能除霜功能（克莱门特专利）克莱门特专利的智能化逆循环除霜方式，引入自适应技术，能够根据外界气温变化、上次除霜时间和难易程度、湿度变化，自动修正和调整下次除霜判据和融霜和参数，确保除霜方式无须人工调整，自动适应各地气候、天气状况变化，比传统智能除霜方式更准确、更可靠、更节能。
4. 优异EURO/kW 比EURO/kW 比是欧洲衡量R407C 机组性价比（包括初投资和运行维护费）的一个指标，同样可以用来衡量R134a 机组的性能指标。
意大利克莱门特水源热泵机组
独特的全热回收技术介绍
通常水源热泵在供冷时的工质的冷凝，大多单纯地采用井水冷却，这部分巨大的热能就浪费了，并且井水系统消耗大量的电能。
克莱门特水源热泵机组巧妙的将这部分热能加以利用（如做生活热水），其做法就是在高温高压的气态工质进入到冷凝器初端时，再加一套热回收用的热交换装置，再由井水冷却。
称作部分热回收功能。
意大利克莱门特的水源热泵机组具有可选的全热回收功能，该功能由具有六种工作模式的电脑程序控制，在制冷季用户可以得到免费的生活热水，冬季可在供暖的同时提供生活热水，过度季可以单独提供生活热水。
全热回收机组的应用对于需要生活热水的项目非常适宜，针对本项目优点如下：
1）减少机组的数量：根据项目要求，两台主机即可满足负荷
要求，并提供足够的生活热水；
2）减少机房的面积，充分利用现有机房：原机房安装二台冷
水机组，将其拆除后，可直接安装我公司主机。
无须扩大机房
现有面积；
3）节省机房及管道设备投资：充分利用现有机房基础建设，
并可减少管道接口，降低管道设施费用；
4）操作灵活，简便：全智能电脑控制运行，自动切换工作模
式，可以实现无人职守；
5）明显节能，降低生活热水的成本：夏季生活热水为免费获得，可以有效降低生活热水费用；
6）瞬时提供热水量大，满足宾馆瞬时用水高峰需要：由于宾馆的特殊性，如有团体入住时在瞬间易出现生活热水用水高峰，克莱门特全热回收机组的大回收量及大制热量可以瞬时生产大量热水，满足需要。
