机械设计 第一章 绪论

机械设计思考题第一章绪论1、一个机械系统一般包含机械结构系统、驱动动力系统、检测与控制系统。

2、一台机器的机械结构总是由一些机构组成的，每个机构又是由若干零件组成的。

有些零件是在各种机器中常用的，称之为通用零件。

有些零件只有在特定的机器中才用到，称之为专用零件。

3、机械设计课程中“设计”的含义是指机械装置的实体设计，涉及零件的应力，强度的分析计算，材料的选择、结构设计，考虑加工工艺性、标准化以及经济性、环境保护等。

第二章机械设计总论1、一部机器的质量基本上决定于设计质量，机器的设计阶段是决定机器好坏的关键。

12、设计机器的一般程序：计划阶段、方案设计阶段、技术设计阶段、技术文件编制阶段。

3、对机器都要提出的基本要求：使用功能要求、经济性要求、劳动保护要求、可靠性要求、其它专用要求。

4、机械零件常见的失效形式有：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

5、机器的零件满足以下要求：（1）避免在预定寿命期内失效的要求，应保证零件有足够的强度、刚度、寿命。

（2）结构工艺性要求，设计的结构应便于加工和装配。

（3）经济性要求，零件应有合理的生产加工和使用维护的成本。

（4）质量小的要求，质量小则可节约材料，质量小则灵活、轻便。

（5）可靠性要求，应降低零件发生故障的可能性（概率）。

6、机械零件的设计准则（1）强度准则，确保零件不发生断裂破坏或过大的塑性变形，是最基本的设计准则。

（2）刚度准则，确保零件不发生过大的弹性变形。

（3）寿命准则，通常与零件的疲劳、磨损、腐蚀相关。

（4）振动稳定性准则，高速运转机械的设计应注重此项准则。

（5）可靠性准则，当计及随机因素影响时，仍应确保上述各项准则。

7、于机械设计有关的标准主要有：国际标准、国家标准、行业标准、企业标准等。

8、机械零件的设计准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

9、零件的表面经淬火，渗氮，喷丸，滚子碾压等处理后，其疲劳强度_______。

第一章绪论1.通用零件、专用零件有哪些？P4通用零件：传动零件——带、链、齿轮、蜗轮蜗杆等；连接零件——平键、花键、销、螺母、螺栓、螺钉等；轴系零件——滚动轴承、联轴器、离合器等。

专用零件：汽轮机的叶片、内燃机的活塞、纺织机械中的纺锭、织梭等。

第二章机械设计总论1.机器的组成。

P5机器的组成：原动机部分、传动机部分、执行部分、测控系统、辅助系统。

2.机械零件的主要失效形式有哪些？P13①整体断裂；②过大的残余变形；③零件的表面破坏；④破坏正常工作条件引起的失效。

3.机械零件的设计准则有哪些？P16①强度准则；②刚度准则；③寿命准则；④振动稳定性准则；⑤可靠性准则。

第三章机械零件的强度1.交变应力参数有哪些？应力比r的定义是什么？r = -1、r =0、r=1分别叫什么？P27最大应力σmax、最小应力σmin、平均应力σm=σmax+σmin2、应力幅度σa=σmax−σmin2、应力比（循环特性系数）r=σminσmax。

最小应力与最大应力之比称为应力比（循环特性系数）。

r = -1：对称循环应力、r =0：脉动循环应力、r =1：静应力。

第五章螺纹连接和螺旋传动1.连接螺纹有哪些？各有哪些特点？P71①普通螺纹。

牙型为等边三角形，牙型角α=60°，内、外螺纹旋合后留有径向间隙。

同一公称直径螺纹按螺距大小可分为粗牙螺纹和细牙螺纹。

②55°非密封管螺纹。

牙型为等腰三角形，牙型角α=55°。

管螺纹为英制细牙螺纹。

可在密封面间添加密封物来保证密封性。

③55°密封管螺纹。

牙型为等腰三角形，牙型角α=55°。

螺纹旋合后，利用本身的变形就可以保证连接的紧密型。

④米制锥螺纹。

牙型角α=60°，螺纹牙顶为平顶。

2.传动螺纹有哪些？各有哪些特点？P72①矩形螺纹。

牙型为正方形，牙型角α=0°。

传动效率比其他螺纹高。

②梯形螺纹。

牙型为等腰梯形，牙型角α=30°。

第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。

答：零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。

第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为[]σσ≤。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

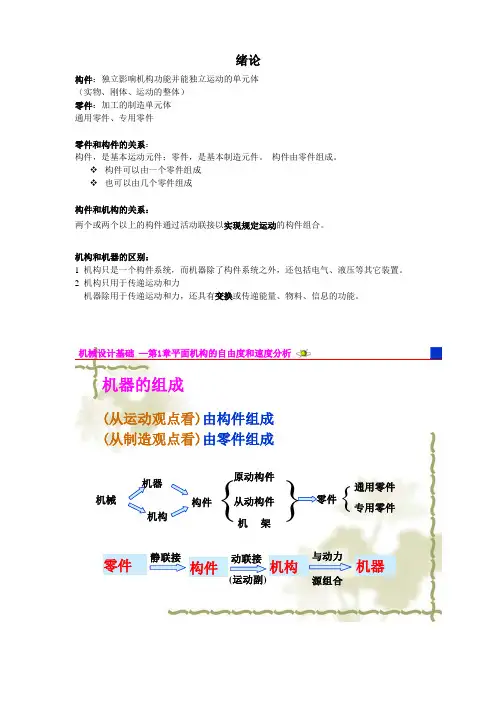

绪论构件：独立影响机构功能并能独立运动的单元体 （实物、刚体、运动的整体） 零件：加工的制造单元体 通用零件、专用零件零件和构件的关系：构件，是基本运动元件；零件，是基本制造元件。

构件由零件组成。

构件可以由一个零件组成 也可以由几个零件组成构件和机构的关系：两个或两个以上的构件通过活动联接以实现规定运动的构件组合。

机构和机器的区别：1 机构只是一个构件系统，而机器除了构件系统之外，还包括电气、液压等其它装置。

2 机构只用于传递运动和力机器除用于传递运动和力，还具有变换或传递能量、物料、信息的功能。

机械设计基础—第1章平面机构的自由度和速度分析与动力源组合机器的组成(从运动观点看)由构件组成(从制造观点看)由零件组成机械机器机构构件零件通用零件专用零件{{原动构件从动构件机架}零件构件机构机器静联接动联接(运动副)机构的特征：机构是一种人为的实物构件的组合。

机构各部分之间具有确定的相对运动。

机器的特征：机器具备机构的特征外，还必须具备第三个特征：实现能量转换或完成有效的机械功机械原理多媒体教学——绪论◆机器的组成动力系统传动系统控制系统执行系统辅助系统，例如：润滑、显示、照明等第一章自由度：把构件相对于参考系具有的独立运动参数的数目称为自由度。

结论：一个作平面运动的自由构件有三个自由度。

运动副: 两构件直接接触而形成的可动联接两种分类：机械设计基础—第1章平面机构的自由度和速度分析按接触形式分类：接触形式:点、线、面 低副：面接触高副：点、线接触平面低副空间低副xyo高副高副空间低副平面低副平面低副按相对运动分类：转动副：相对转动 ——回转副(铰链) 移动副：相对移动 螺旋副：螺旋运动 球面副：球面运动运动副特性:运动副一经形成, 组成它的两个构件间的可能的相对运动就确定。

而且这种可能的相对运动, 只与运动副类型有关, 而与运动副的具体结构无关。

工程上常用一些规定的符号代表运动副机械设计基础—第1章平面机构的自由度和速度分析平面副低副：转动副、移动副(面接触)高副：齿轮副、凸轮副(点、线接触)xyoxyott nnnt更多的机构运动简图中的运动副的表示见 课本第8页。

《机械设计基础》目录第一章绪论11 机械设计的基本概念12 机械设计的发展历程13 机械设计的重要性及应用领域第二章机械设计的基本原则和方法21 机械设计的基本原则211 功能满足原则212 可靠性原则213 经济性原则214 安全性原则22 机械设计的方法221 传统设计方法222 现代设计方法223 创新设计方法第三章机械零件的强度31 材料的力学性能311 拉伸试验与应力应变曲线312 硬度313 冲击韧性314 疲劳强度32 机械零件的疲劳强度计算321 疲劳曲线和疲劳极限322 影响机械零件疲劳强度的因素323 稳定变应力下机械零件的疲劳强度计算324 不稳定变应力下机械零件的疲劳强度计算第四章摩擦、磨损及润滑41 摩擦的种类及特性411 干摩擦412 边界摩擦413 流体摩擦414 混合摩擦42 磨损的类型及机理421 粘着磨损422 磨粒磨损423 疲劳磨损424 腐蚀磨损43 润滑的作用及润滑剂的选择431 润滑的作用432 润滑剂的种类433 润滑剂的选择第五章螺纹连接51 螺纹的类型和特点511 螺纹的分类512 普通螺纹的主要参数52 螺纹连接的类型和标准连接件521 螺纹连接的类型522 标准连接件53 螺纹连接的预紧和防松531 预紧的目的和方法532 防松的原理和方法54 螺纹连接的强度计算541 松螺栓连接的强度计算542 紧螺栓连接的强度计算第六章键、花键和销连接61 键连接611 平键连接612 半圆键连接613 楔键连接614 切向键连接62 花键连接621 花键连接的类型和特点622 花键连接的强度计算63 销连接631 销的类型和用途632 销连接的强度计算第七章带传动71 带传动的类型和工作原理711 平带传动712 V 带传动713 同步带传动72 V 带和带轮721 V 带的结构和标准722 带轮的结构和材料73 带传动的工作情况分析731 带传动中的力分析732 带的应力分析733 带传动的弹性滑动和打滑74 带传动的设计计算741 设计准则和原始数据742 设计计算的内容和步骤第八章链传动81 链传动的类型和特点811 滚子链传动812 齿形链传动82 链条和链轮821 链条的结构和标准822 链轮的结构和材料83 链传动的运动特性和受力分析831 链传动的运动不均匀性832 链传动的受力分析84 链传动的设计计算841 设计准则和原始数据842 设计计算的内容和步骤第九章齿轮传动91 齿轮传动的类型和特点911 圆柱齿轮传动912 锥齿轮传动913 蜗杆蜗轮传动92 齿轮的失效形式和设计准则921 轮齿的失效形式922 设计准则93 齿轮的材料和热处理931 齿轮常用材料932 齿轮的热处理94 直齿圆柱齿轮传动的受力分析和强度计算941 受力分析942 强度计算95 斜齿圆柱齿轮传动的受力分析和强度计算951 受力分析952 强度计算96 锥齿轮传动的受力分析和强度计算961 受力分析962 强度计算97 蜗杆蜗轮传动的受力分析和强度计算971 受力分析972 强度计算第十章蜗杆传动101 蜗杆传动的类型和特点102 蜗杆和蜗轮的结构103 蜗杆传动的失效形式和设计准则104 蜗杆传动的材料和热处理105 蜗杆传动的受力分析和强度计算106 蜗杆传动的效率、润滑和热平衡计算第十一章轴111 轴的分类和材料1111 轴的分类1112 轴的材料112 轴的结构设计1121 轴上零件的定位和固定1122 轴的结构工艺性113 轴的强度计算1131 按扭转强度计算1132 按弯扭合成强度计算1133 轴的疲劳强度校核第十二章滑动轴承121 滑动轴承的类型和结构1211 整体式滑动轴承1212 剖分式滑动轴承1213 调心式滑动轴承122 滑动轴承的材料1221 金属材料1222 非金属材料123 滑动轴承的润滑1231 润滑剂的选择1232 润滑方式124 非液体摩擦滑动轴承的设计计算第十三章滚动轴承131 滚动轴承的类型和特点1311 滚动轴承的分类1312 滚动轴承的特点132 滚动轴承的代号1321 基本代号1322 前置代号和后置代号133 滚动轴承的选择1331 类型选择1332 尺寸选择134 滚动轴承的组合设计1341 轴承的固定1342 轴承的配合1343 轴承的装拆1344 滚动轴承的润滑和密封第十四章联轴器和离合器141 联轴器1411 联轴器的类型和特点1412 联轴器的选择142 离合器1421 离合器的类型和特点1422 离合器的选择第十五章弹簧151 弹簧的类型和特点152 弹簧的材料和制造153 圆柱螺旋压缩弹簧的设计计算第十六章机械系统设计161 机械系统设计的任务和过程162 机械系统总体方案设计163 机械系统的执行系统设计164 机械系统的传动系统设计165 机械系统的支承系统设计第十七章机械设计中的创新思维171 创新思维的概念和特点172 创新思维在机械设计中的应用173 培养创新思维的方法和途径第十八章机械设计实例分析181 简单机械装置的设计实例182 复杂机械系统的设计实例183 设计实例中的经验教训和改进方向。

机械设计学课本第⼀章绪论1.机械设计学学科的三个组成部分：功能原理设计、实⽤化设计、商品化设计。

2.机械设计具有哪些主要特点？（多解性、系统性、创新性）3.近代“设计学”的重⼤发展（功能思想的提出和发展；⼈机学思想的形成和发展；⼯业设计学科体系的发展和成熟）4.从设计构思的⾓度将机械设计步骤归纳为哪三⼤步？（创意、构思、实现）第⼆章机器的组成及典型机器的功能分析1.机器的定义：有两个或两个以上相互联系配合的构件所组成的联合体，通过其中某些构件的限定的相对运动，能将某种原动⼒和运动转变，以执⾏⼈们预期的⼯作，在⼈或其他智能体的操作或控制下，实现为之设计的某种或⼏种功能。

2.从不同⾓度看机器的组成：从机构学的⾓度看：各种基本机构，⾃由度=原动机数；从结构学的⾓度看：各种基本零件；从专业的⾓度看：各种主要部件3.从功能的观点看机器的组成：机器由多个主要分功能系统构成，它们的协调⼯作实现了实现了机器的总功能。

⼜可进⼀步分为：⼯作机（⼯作头、执⾏机构）传动机原动机控制器。

4.从功能的观点看机器的分类可分为：⼯艺类机器：对物料进⾏⼯艺性加⼯的机器，主要特征是具有专⽤的⼯作头并进⾏独特的⼯艺加⼯动作；⾮⼯艺类-不对任何物料进⾏⼯艺性加⼯，只实现某些特殊的动作性的机器。

5.家⽤缝纫机是⼀种典型的⼯艺类机器。

⼯艺⽅式：⼀是采⽤针尖引线的⽅法代替针尾引线；⼆是采⽤双线互锁交织的⽅法代替反复穿刺。

功能分析：（1）总功能：将线按⼀定规律缝于缝料上，它可使⼀根线或多根线通过⾃连、互连、交织，在缝料上形成⼀定形式的线迹。

（2）主要功能：引⾯线造环功能，勾⾯线扩环供给和收回⾯线的功能，输送缝料的功能。

（3）辅助功能：调节⾯线和底线阻尼的功能，调节压脚和压紧⼒的功能，调节送布针距的功能，绕底线功能。

（4）控制功能：机械控制功能，⼈机控制功能，电⼦控制功能。

6.现代银⾏点钞机是⼀种典型的机电⼀体化系统，属于⼯艺类机器。

功能要求：要有堆放准备清点纸币的空间，并能将纸币连续输⼊，直到最后⼀张；要有能把纸币逐张分开，避免两张当做⼀张计数的机构；要有准确计数的装置，清理完毕的纸币要整理成⼀叠。

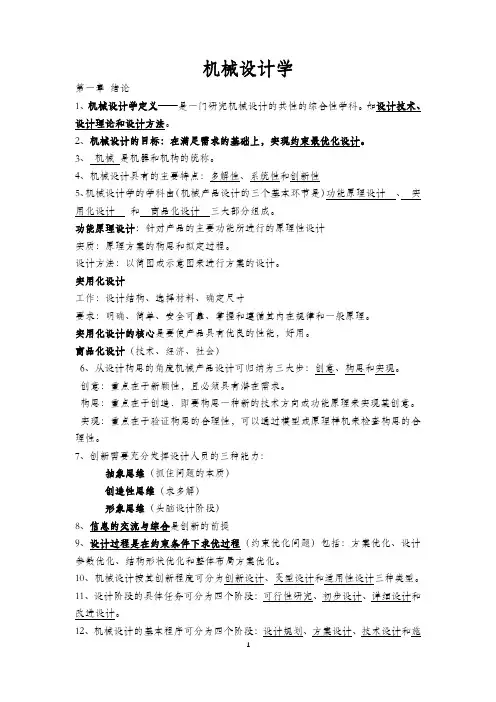

机械设计学第一章绪论1、机械设计学定义——是一门研究机械设计的共性的综合性学科。

如设计技术、设计理论和设计方法。

2、机械设计的目标：在满足需求的基础上，实现约束最优化设计。

3、机械是机器和机构的统称。

4、机械设计具有的主要特点：多解性、系统性和创新性5、机械设计学的学科由（机械产品设计的三个基本环节是）功能原理设计、实用化设计和商品化设计三大部分组成。

功能原理设计：针对产品的主要功能所进行的原理性设计实质：原理方案的构思和拟定过程。

设计方法：以简图或示意图来进行方案的设计。

实用化设计工作：设计结构、选择材料、确定尺寸要求：明确、简单、安全可靠、掌握和遵循其内在规律和一般原理。

实用化设计的核心是要使产品具有优良的性能，好用。

商品化设计（技术、经济、社会）6、从设计构思的角度机械产品设计可归纳为三大步：创意、构思和实现。

创意：重点在于新颖性，且必须具有潜在需求。

构思：重点在于创造．即要构思一种新的技术方向或功能原理来实现某创意。

实现：重点在于验证构思的合理性，可以通过模型或原理样机来检查构思的合理性。

7、创新需要充分发挥设计人员的三种能力：抽象思维（抓住问题的本质）创造性思维（求多解）形象思维（头脑设计阶段）8、信息的交流与综合是创新的前提9、设计过程是在约束条件下求优过程（约束优化问题）包括：方案优化、设计参数优化、结构形状优化和整体布局方案优化。

10、机械设计按其创新程度可分为创新设计、变型设计和适用性设计三种类型。

11、设计阶段的具体任务可分为四个阶段：可行性研究、初步设计、详细设计和改进设计。

12、机械设计的基本程序可分为四个阶段：设计规划、方案设计、技术设计和施工设计。

第二章机器的组成及典型机器的功能分析1、机器的定义：一种用来变换或传递能量、物料与信息的机构的组合。

2、任何一台机器都是由原动机、传动机、工作机和控制器四部分组成。

第三章机械产品的功能原理设计1、功能原理设计定义：针对产品的主耍功能所进行的原理性设计简称为功能原理设计。

机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。

(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件 (3) 在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有_____是专用零件。

(1) 3种 (2) 4种 (3) 5种 (4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。

(1) 一个 (2) 两个 (3) 三个 (4) 四个2-4 零件的工作安全系数为____。

(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。

(1) 屈服点 (2) 疲劳极限 (3) 强度极限 (4) 弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。
