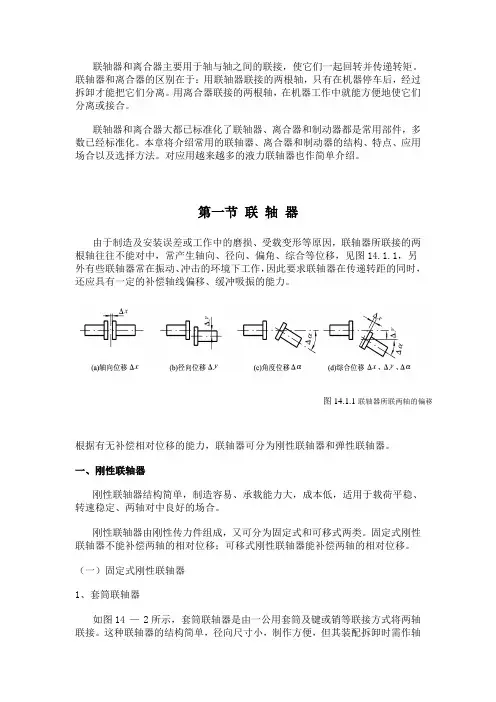

联轴器和离合器主要用于轴与轴之间的联接,使它们一起回转并传递转矩。
联轴器和离合器的区别在于:用联轴器联接的两根轴,只有在机器停车后,经过拆卸才能把它们分离。
用离合器联接的两根轴,在机器工作中就能方便地使它们分离或接合。
联轴器和离合器大都已标准化了联轴器、离合器和制动器都是常用部件,多数已经标准化。
本章将介绍常用的联轴器、离合器和制动器的结构、特点、应用场合以及选择方法。
对应用越来越多的液力联轴器也作简单介绍。
第一节联轴器由于制造及安装误差或工作中的磨损、受载变形等原因,联轴器所联接的两根轴往往不能对中,常产生轴向、径向、偏角、综合等位移,见图14.1.1,另外有些联轴器常在振动、冲击的环境下工作,因此要求联轴器在传递转距的同时,还应具有一定的补偿轴线偏移、缓冲吸振的能力。
图14.1.1联轴器所联两轴的偏移根据有无补偿相对位移的能力,联轴器可分为刚性联轴器和弹性联轴器。
一、刚性联轴器刚性联轴器结构简单,制造容易、承载能力大,成本低,适用于载荷平稳、转速稳定、两轴对中良好的场合。
刚性联轴器由刚性传力件组成,又可分为固定式和可移式两类。
固定式刚性联轴器不能补偿两轴的相对位移;可移式刚性联轴器能补偿两轴的相对位移。
(一)固定式刚性联轴器1、套筒联轴器如图14 — 2所示,套筒联轴器是由一公用套筒及键或销等联接方式将两轴联接。
这种联轴器的结构简单,径向尺寸小,制作方便,但其装配拆卸时需作轴向移动,适用于两轴直径小、同轴度较高、轻载荷、低转速、无振动、无冲击、工作平稳的场合。
2、凸缘联轴器刚性联轴器中应用最广的是凸缘联轴器,如图14.1.3所示。
它由两个带有凸缘的半联轴器用螺栓联接而成,图14.1.3a 采用两半联轴器凸缘肩和凹槽对中,依靠两半联轴器接触面间的摩擦力传递转矩,两半联轴器用普通螺栓联接。
图14.1.3b 采用铰制孔对中,直接利用螺栓与螺栓孔壁之间的挤压传递转距。
凸缘联轴器使用方便,能传递较大转距,安装时对中性要求高,主要用于刚性较好、转速较低、载荷平稳的场合。
机械设计联轴器离合器与制动器知识点1. 简介联轴器、离合器和制动器是机械设计中常见的三个重要部件,它们在各种机械系统中起到连接、控制和调节的作用。
本文将深入探讨这些部件的设计原理、分类、工作原理以及常见应用。
2. 联轴器2.1 联轴器的定义和分类联轴器是用于连接两个轴的装置,它可以传递动力和扭矩,并且能够允许轴的相对位移。
联轴器按照传递方式可以分为刚性联轴器和弹性联轴器,按照结构形式可以分为套筒联轴器、齿式联轴器、弹性球销联轴器等等。
2.2 联轴器的工作原理联轴器主要通过轴承面、键槽等结构进行传递动力和扭矩。
不同类型的联轴器有不同的工作原理,例如齿式联轴器通过齿轮之间的啮合来传递力矩,弹性联轴器则通过弹性元件的变形来传递力矩和吸收振动。
2.3 联轴器的应用联轴器广泛应用于各种机械设备中,例如汽车、飞机、机床等。
在这些应用中,联轴器通过连接和传递动力来保证机械系统的正常工作。
3. 离合器3.1 离合器的定义和分类离合器是一种用于连接和断开动力传递的装置。
根据离合器的工作原理和结构形式,可以将其分为摩擦离合器、液力离合器、磁粉离合器等。
3.2 离合器的工作原理离合器通过摩擦、液力传递、电磁力等方式将动力传递给轴。
离合器的工作原理主要通过离合器盘之间的接触和分离实现,从而实现动力的传递和断开。
3.3 离合器的应用离合器广泛应用于车辆和机械设备中,例如汽车、摩托车、起重机等。
离合器在这些应用中起到了连接和断开动力的作用,保证了机械系统的正常运转。
4. 制动器4.1 制动器的定义和分类制动器是一种用于制动和停止运动的装置。
根据制动器的工作原理和结构形式,可以将其分为摩擦制动器、液压制动器、电磁制动器等。
4.2 制动器的工作原理制动器通过摩擦、液压、电磁等方式将动力转化为热能或其他形式的能量,以实现机械系统的制动和停止。
4.3 制动器的应用制动器广泛应用于车辆、机械设备等需要制动的场合。
制动器通过控制动力的断开和转化,实现对机械系统的制动和停止。
