第12章 滑动轴承一、选择题1．某部分式向心滑动轴承，在混合摩擦状态下工作，设轴颈d ＝100mm ，轴转速n ＝10r/min ，轴瓦材料的[p]＝150MPa ，[v]＝4m/s ，[pv]＝12MPa·m/s ，B/d ＝1.2，则此轴承能承受的最大径向载荷为（ ）。
A ．1800kNB ．2880kNC ．3000kND ．3880kN【答案】A【解析】根据滑动轴承的设计准则，v≤[v]，p ＝F/（dB ）≤[p]，pv≤[pv]，可知v ＝πdn/60＝π×100×10-3×10/60m/s ＝0.052m/s ＜[v]＝4m/s ，满足要求。
F≤dB[p]＝100×1.2×100×150N ＝1800N36[] 1.2100101210N 2750kN 10ππ60B pv F n -⨯⨯⨯⨯≤==⨯所以，F≤1800kN。
2．设计动压式液体摩擦滑动轴承时，如其他条件不变，当相对间隙φ＝Δ/d 减小时，承载能力将（ ）。
A ．变大B ．变小C．不变D．不确定【答案】A【解析】根据公式F＝ηωdBC p/φ2可知，轴承的承载能力与φ2成反比。
因此，φ减小时，F将增大。
3．在非液体摩擦滑动轴承设计中，限制pv值的主要目的是（ ）。
A．防止轴承过度磨损B．防止轴承因发热而产生塑性变形C．防止轴承因过度发热而产生胶合D．防止轴承因过度发热而产生裂纹【答案】C【解析】轴承的发热量与其单位面积上的摩擦功耗fpv成正比（f是摩擦系数），限制pv值就是限制轴承的温升。
防止轴承过热产生胶合失效。
4．在加工精度不变时，增大（ ）不是提高动压润滑滑动轴承承载能力的正确设计方法？A．轴径B．偏心率C．轴承宽度D．润滑油粘度【答案】A【解析】影响动压润滑滑动轴承承载能力的主要参数有宽径比B/d、相对间隙Ψ以及润滑油粘度的影响，同时在其他条件不变的情况下，h min愈小则偏心率ε愈大，轴承的承载能力就愈大。
第十二章其他常用机构一、选择题：1、用单万向节传递两相交轴之间的运动时，其传动比为变化值；若用双万向节时，其传动比C。
(A) 是变化值；(B) 一定是定值；(C) 在一定条件下才是定值2、在单向间歇运动机构中， A 的间歇回转角在较大的范围内可以调节。
（A）槽轮机构(B) 棘轮机构（C）不完全齿轮机构(D) 蜗杆凸轮式间歇运动机构3、在单向间歇运动机构中， C 可以获得不同转向的间歇运动。
（A）不完全齿轮机构(B) 圆柱凸轮间歇运动机构（C）棘轮机构(D) 槽轮机构4、家用自行车中的“飞轮”是一种超越离合器，是一种 C 。
（A）凸轮机构(B) 擒纵轮机构（C）棘轮机构(D) 槽轮机构二、填空题：1、棘轮机构是由摇杆、棘爪、棘轮、止动爪组成，可实现运动，适用于低速轻载的场合。
其棘轮转角大小的调节方法是：改变主动摇杆摆角的大小、加装一棘轮罩以遮盖部分棘齿。
2、槽轮机构是由主动拨盘、从动槽轮、机架组成，优点是：结构简单、外形尺寸小、机械效率高，能较平稳、间歇地进行转位，缺点是：存在柔性冲击，适用于速度不太高的场合。
3、擒纵轮机构由擒纵轮、擒纵叉、游丝摆轮及机架组成。
4、擒纵轮机构优点是结构简单，便于制造，价格低廉，缺点是振动周期不很稳定，故主要用于计时精度要求不高、工作时间较短的场合。
5、凸轮式间歇运动机构由主动轮和从动盘组成，主动凸轮作连续转动，通过其凸轮廓线推动从动盘作预期的间歇分度运动。
优点是：动载荷小，无刚性和柔性冲击，适合高速运转，无需定位装置，定位精度高，结构紧凑，缺点是：加工成本高，装配与调整的要求严格。
6、不完全齿轮机构由一个或一部分齿的主动轮与按动停时间要求而作出的从动轮相啮合，使从动轮作间歇回转运动。
工作特点是：结构简单，制造容易，工作可靠，动停时间比可在较大范围内变化，但在从动轮的运动始末有刚性冲击，适合于低速、轻载的场合。
7、螺旋机构是由螺杆、螺母和机架组成，通常它是将旋转运动转换为直线运动。
思考题及练习题12.1用轴肩或轴环可以对轴上零件作轴向固定吗？答：轴肩或轴环可以对轴上零件作单向轴向固定12.2圆螺母也可以对轴上零件作周向固定吗？答：圆螺母不能对轴上零件作周向固定，可以轴向固定。
12.3轴肩或轴环的过渡圆角半径是否应小于轴上零件轮毂的倒角高度？ 答：轴肩或轴环的过渡圆角半径应小于轴上零件轮毂的倒角高度，以保证装拆方便可靠。
12.4汽车下部变速器与后桥间的轴是否传动轴？答：是传动轴。
12.5轴上零件的轴向固定方法有：1）轴肩和轴环；2）圆螺母与止动垫圈；3）套筒； 4）轴端挡圈和圆锥面；5）弹性挡圈、紧定螺钉或销钉等。
当受轴向力较大时，可采用几种方法？答：轴向力较大时，可采用：1）轴肩和轴环；2）圆螺母与止动垫圈；3）套筒； 4）轴端挡圈和圆锥面。
12.6若轴上的零件利用轴肩来轴向固定，轴肩的圆角半径R 与零件轮毅孔的圆角半径1R 或倒角1C 的关系如何？答：轴肩的圆角半径R 要小于零件轮毅孔的圆角半径1R 或倒角1C 。
12.7为了便于拆卸滚动轴承，轴肩处的直径d （或轴环直径）与滚动轴承内圈外径1D 应保持何种关系？答：1d D <，大约2 mm 。
12.8平键连接的工作原理是什么？主要失效形式是什么？平键的剖面尺寸b ×h 和键的长度L 是如何确定的？举例说明平键连接的标注方法。
答：工作原理：平键的上表面与轮毂键槽顶面留有间隙，依靠键与键槽间的两侧面挤压力 ，传递转矩 。
所以两侧面为工作面。
主要失效形式：键连接的主要失效形式是挤压破坏。
键的剖面尺寸b ×h 和键的长度L 的确定：按照轴的公称直径d ，从国家标准中选择平键的尺寸h b ×。
键的长度L 应略小于轮毂的长度，键长L 应符合标准长度系列。
12.9 圆头（A 型）、方头（B 型）及单圆头（C 型）普通平键各有何优缺点？它们分别用在什么场合？轴上的键槽是如何加工出来的？轮毂上的键槽是如何加工出来的？答：圆头（A 型）对中性好，安装方便，使用广泛；方头（B 型）应力集中小，对轴影响小。
习题12
12-1 润滑油的主要性能指标有哪些？选择润滑油所依据的性能指标是什么？怎样选用润滑油？
答：主要性能指标有：动力粘度、运动粘度、条件粘度、粘度指数、油性、极压性能、闪点、凝点和倾点
选择润滑油依据运动粘度。
选择润滑油时，根据机械设备的工作条件、载荷和速度，先确定合适的粘度范围，再选择适当的润滑油品种。
12-2 润滑脂的性能指标有哪些？
答：针入度、滴点、胶体安定性（析油性）、氧化安定性、机械安定性、蒸发损失、抗水性、相似粘度。
12-3 机器转轴上的滚动轴承用润滑脂润滑，试述转轴外伸端可采用的密封方法。
答：毡圈密封、缝隙密封。
12-4 为什么润滑系统中要设有密封装置？
答：密封装置的作用是防止润滑剂的泄漏并阻止外部杂质、灰尘、空气和水分等侵人润滑部位。
密封不仅能节约润滑剂，提高机器寿命，而且可防止环境污染，改善环境卫生、提高经济性，对保障工人健康也有很大作用。
112.1.2 摩擦与润滑种类与特点. （1）干摩擦--表面间无任何润滑剂(或保护膜)的纯金属接触时的摩擦.*（2）①边界摩擦(⑤边界润滑) ②作图 ---③两表面上的极薄的吸附油膜之间的摩擦** （3）①流体摩擦(④流体润滑) ③作图 ②--摩擦发生在润滑内部***（4）混合磨擦----处于 (1)、(2)、(3) 、三者的混合状态. 常见：（3）、（4）*接触峰点之间发生粘接、挤压、剪切、塑性流动 摩擦磨损最严重，f =0.15~0.5**④能降低摩擦阻力，减轻磨损，但膜厚小于粗糙度，强度不高，磨损不可避免。
***摩擦阻力最小，磨损最轻（几乎不发生摩损）212.1.3 磨损（滑动轴承主要失效形式）--摩擦表面的物质不断损失的现象（1）磨损类型：磨粒磨损、疲劳剥落（点蚀）、粘着磨损（胶合）、腐蚀磨损（2）磨损过程（3）不同因素对磨损的影响.1）材料、2）载荷、3）润滑、4）工作温度312.2 径向滑动轴承的结构及组成 (1)轴承座整体式（图11-1） 结构简单剖分式（图11-2） 间隙可调、装拆方便 调心式（图17-3） 顺应轴挠度 （2）轴套与轴瓦（实物）作用： 便于更换节约贵重金属结构： 整体式----轴套实物剖分式---轴瓦(3) 瓦上开油孔、油沟.输送、分布、存储润滑液最简结构：(4) 轴承衬----在钢质轴瓦上贴附一层减摩材料.节约贵重金属结构上需要*衬一定有瓦,瓦不一定有衬.412.4 润滑剂.P279（1）流体润滑剂—油、水润滑油（机油）主要指标：粘度、油性（边界膜性能）（2）润滑脂（黄油）主要指标：锥入度（稠度）、滴点（最高使用温度）（3）固体、气体润滑剂（特殊或专门用途）612.5径向滑动轴承(混合润滑)的条件性计算（1）计算项目(准则)① p= F/dB≤[p] 防止过度磨损② pv≤[pv] 限制轴承温升③ v≤[v] 控制磨损速度(2)设计步骤①选择结构类型②确定宽径比B/d, 一般B/d=0.5～1.5,多数取B/d=1.③按计算准则计算，查表11-2选取材料.④选定配合及表面粗糙度⑤选择润滑剂、润滑方式712.6 液体动压润滑的基本原理。
—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式《机械设计基础》习题解答目录第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承--------------------------------------------------50第十三章滑动轴承------------------------------------------------ 56第十四章联轴器和离合器-------------------------- 59第十五章弹簧------------------------------------62第十六章机械传动系统的设计----------------------65第0章绪论12-3机器的特征是什么？机器和机构有何区别？[解] 1）都是许多人为实物的组合；2）实物之间具有确定的相对运动；3）能完成有用的机械功能或转换机械能。

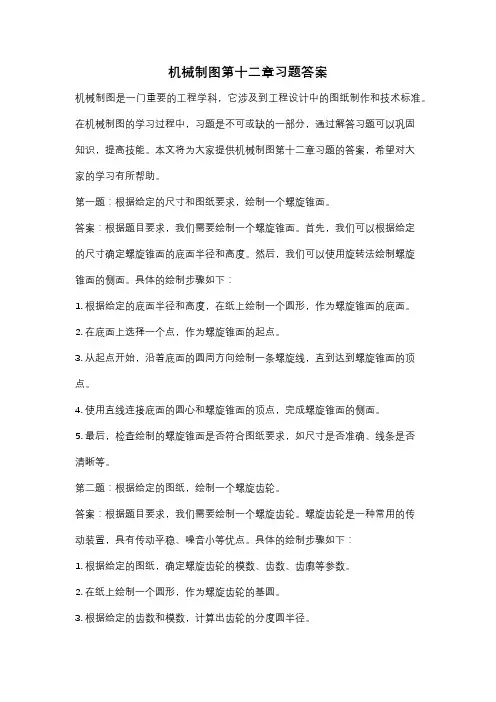

机械制图第十二章习题答案机械制图是一门重要的工程学科，它涉及到工程设计中的图纸制作和技术标准。
在机械制图的学习过程中，习题是不可或缺的一部分，通过解答习题可以巩固知识，提高技能。
本文将为大家提供机械制图第十二章习题的答案，希望对大家的学习有所帮助。
第一题：根据给定的尺寸和图纸要求，绘制一个螺旋锥面。
答案：根据题目要求，我们需要绘制一个螺旋锥面。
首先，我们可以根据给定的尺寸确定螺旋锥面的底面半径和高度。
然后，我们可以使用旋转法绘制螺旋锥面的侧面。
具体的绘制步骤如下：1. 根据给定的底面半径和高度，在纸上绘制一个圆形，作为螺旋锥面的底面。
2. 在底面上选择一个点，作为螺旋锥面的起点。
3. 从起点开始，沿着底面的圆周方向绘制一条螺旋线，直到达到螺旋锥面的顶点。
4. 使用直线连接底面的圆心和螺旋锥面的顶点，完成螺旋锥面的侧面。
5. 最后，检查绘制的螺旋锥面是否符合图纸要求，如尺寸是否准确、线条是否清晰等。
第二题：根据给定的图纸，绘制一个螺旋齿轮。
答案：根据题目要求，我们需要绘制一个螺旋齿轮。
螺旋齿轮是一种常用的传动装置，具有传动平稳、噪音小等优点。
具体的绘制步骤如下：1. 根据给定的图纸，确定螺旋齿轮的模数、齿数、齿廓等参数。
2. 在纸上绘制一个圆形，作为螺旋齿轮的基圆。
3. 根据给定的齿数和模数，计算出齿轮的分度圆半径。
4. 在分度圆上选择一个点，作为齿轮的起点。
5. 沿着分度圆的周长方向，绘制一条螺旋线，直到绘制完整个齿轮。
6. 使用直线连接齿轮的起点和终点，形成齿轮的齿廓。
7. 最后，检查绘制的螺旋齿轮是否符合图纸要求，如齿廓是否准确、齿数是否一致等。
通过以上的习题答案，我们可以加深对机械制图的理解，掌握绘制不同工程图纸的技巧和方法。
机械制图是一门需要细心和耐心的学科，只有不断练习和实践，才能提高自己的制图水平。
希望大家在学习机械制图的过程中能够有所收获，为将来的工程设计打下坚实的基础。
第12章 齿轮系12.1 定轴齿轮系与行星齿轮系的主要区别是什么？答：主要区别是：定轴齿轮系运转时齿轮轴线相对于机架固定，而行星齿轮系运转时则有一个或几个齿轮的轴线相对于机架不固定。
12.2 各种类型齿轮系的转向如何确定？()1m -的方法适用于何种类型的齿轮系？ 答：定轴轮系的转向可用()1m -的方法或在图上画箭头的方法确定；行星轮系的转向应根据其转化机构经计算确定；()1m -方法适用于平面圆柱齿轮定轴轮系。
12.3 “转化机构法”的根据何在？答：根据在于运动的相对性原理。
12.4 摆线针轮行星传动中，针轮与摆线轮的齿差为多少？答：齿数差为1。
12.5 谐波齿轮传动是怎样工作的？谐波齿轮传动中刚轮与柔轮的齿数差如何确定？ 答：谐波齿轮传动是利用波发生器使柔轮产生可控的弹性变形而实现柔轮与刚轮的啮合及运动传递。
刚轮与柔轮的齿数差212H2z z z i --= 式中：z 1—刚轮齿数;z 2—柔轮齿数;i H2—波发生器与柔轮的传动比。
12.6 谐波齿轮减速器与摆线针轮减速器相比有何特点？答：谐波齿轮减速器与摆线针轮减速器相比有以下特点：结构简单，体积小，重量轻，安装方便，传动效率高，但使用寿命相对不如摆线针轮减速器。
12.7 如题12.7图所示的某二级圆栓齿轮减速器，已知减速器的输入功率1P =3.8kW,转速1n =960r/min ，各齿轮齿数1z =22，2z =77，3z =18，4z =81，齿轮传动效率η齿=0.97，每对滚动轴承的效率η滚=0.98。
求：（1）减速器的总传动比IIII i ；（2）各轴的功率、转速及转矩。
题12.7图解：（1）总传动比()224IIII 137781115.752218z z i z z ⨯=-⨯==⨯ (2)轴I 的功率I 1P P =η滚=3.80.98 3.724kW ⨯=转速I n =960r/min 转矩31I 19.5510378.02N m P T n =⨯=⋅ 轴II ：II I P P = η齿η滚=3.54kW1II 1222960274.29r /min 77z n n z ==⨯= 3II II II 9.55101235.527N m P T n =⨯=⋅ 轴III ：P III =P II η齿η滚=3.37kW3III II 460.95r /min z n n z == 3III III III 9.5510528.031N m P T n =⨯=⋅12.8 在如题12.8图所示的齿轮系中，已知各齿轮齿数（括号内为齿数），3'为单头右旋蜗杆，求传动比15i 。
第12章其他常用机构12-1棘轮机构除常用来实现间歇运动的功能外，还常用来实现什么功能？答：棘轮机构除了常用的间歇运动功能外，还能实现制动、进给、转位、分度、趙越运动等功能。
12-2某牛头刨床送进丝杠的导程为6mm,要求设计一棘轮机构，使每次送进呈可在0.2〜之间作有 级调整(共6级)。
设棘轮机构的棘爪由一曲柄摇杆机构的摇杆来推动，试绘出机构运动简图，并作必姜的计算 和说明。
解：牛头刨床送进机构的运动简图如图12-1所示，牛头刨床的横向进给是通过齿轮1、2,曲衲摇杆机构2、 3、4,練轮机构4、5、7来使与棘轮固连的丝杠6作间歇转动，从而使牛头刨床工作台实现横向间接进给。
通过 改变曲柄长度刃的大小可以改变进给的大小。
当棘爪7处于图示状态时，棘轮5沿逆时针方向作间歇进给运 动。
若将棘爪7拔出绕自身轴线转180°后再放下•由于棘爪工作面的改变.棘轮将改为沿顺时针方向间接进给。
G=^X360° = 12°O棘轮的齿数为360° 360° “0 12°设牛头刨床横向进给的初始位置如图12-1 (a)所示，则曲柄摇杆机构0。
2皿的极限位置为初始位置左右 转0/2,其中0为摇杆的摆角，极限位置如图12-1 (b)所示。
半-次进给量为0.2mm 时，帀为虽短，即得棘轮最小转角.2久 2穴 rac0 =〒仏二石".2 = 72。
每次送进量的调整方法：① 采用隐蔽棘轮罩来实现送进駅的调格：② 通过改变棘爪摆角來实现送进就的调整。
当一次进给虽为\.2tnm 时 即得棘轮最人转角当进给最为0.2/n/n 时，棘轮每次转过的角度为=—x0.2 = 6图(a)中所示，三个楝爪尖在練轮齿圈上的位置相互磅个齿風图(b)中所示，三个棘爪尖在練轮齿圈上的位買相互差I个齿距。
(a) (b)图12-212-4当电钟电压不足时，为什么步进式电钟的秒针只在原地震荡，而不能作整周回转？答：如图12-3所示为用于电钟的棘轮机构。
12-1解：轴瓦的材料为ZCuAl10Fe3，查其许用应力[p]=15MPa,许用[pv]=12MPa.m/s 。
（1）轴承的平均压力应满足式（12.1），据此可得(2)轴承的Pv 值应满足式（12.2），据此可得综合考虑（1）和（2），可知最大径向载荷为.。
12-2解：确定轴承的形式：采用剖分式结构，便于安装和维护 。
润滑方式为润滑。
由机械设计手册可初选H4090号径向滑动轴承。
轴瓦材料采用2CuSn10P1,其中[p]=15MPa,[pv]=15MPa,[v]=10m/s.（1）确定轴承宽度。
对二起重装置，轴承的宽径比可以取大一些，取B/d=1.5,则轴承宽度B=1.5*d=135mm (2)验算轴承强度。
根据式（12.1）得从上面的验算可以看出选材俣理。
（4）选择配合。
滑动轴承常有的配合有,等，参考同类机械的使用经验取第三个。
12-3 解：按查L-AN32的运动粘度，查得换算出L-AN32时的动力黏度 琥珀资源网轴径转速承受最大载荷时，考虑到表面几何形状误差和轴径挠曲变形，选安全系数为2，根据式（12.9），式（12.10）得所以由B/d=1及查教材表12-8得有限宽轴承的承载量系数因为所以，可以实现液体动力润滑。
12-4解：（1）选择轴承材料及轴瓦结构。
该轴承转速较高，帮选用带轴承衬套的轴瓦，且安装方便，轴瓦采用剖分式结构，轴瓦材料为ZQSn6-6-3，导热性好。
轴承衬套采用ZChSnSb11-6,，由机械说干就干手册查得由于起停车时，轴承会处于非液体摩擦状态，进行混合润滑计算。
（2）选宽径比，确定轴承宽度取B/d=1,则B=0.15M. （3）按混合润滑计算帮轴承材料合适。
（4）选择润滑油。
参考同类机器，选用L-AN22号机械油，在时动力黏度为。
（5）选相对间隙轴承半径间隙1. 算承载系数Cp 琥珀资源网(7)求偏心北和阻力系数Cf及耗油量。
根据Cp 及B/d 查表得耗油量(8)求最小油膜厚度（9）确定许用油膜厚度[h]。
