LED 遥控调光控制模块

可控硅调光模块与0-10V调光模块前沿调光后沿调光区别可控硅调光模块与 0-10V调光模块的区别选用产品简述目前最常用的调光模块有：5A可控硅调光、0-10V调光两种，而其他的调光工作原理是通过控制电流与电压、频率大小的输出达到LED调光功能。

大功率就需要选用调光箱。

类型区别1、可控硅调光模块支持白炽灯、金卤灯、钠灯、LED灯具，需灯具驱动支持调光，调光模式它的工作原理是将输入电压的波形通过导通角切波之后，产生一个切向的输出电压波形。

应用切向的原理，可减少输出电压的有效值，以此来降低普通负载(电阻负载)的功率。

可控硅调光的优点在于工作效率较高，性能稳定。

2、LED 0/1-10V调光模块电源设计带有控制芯片，接0-10V调光器时，通过0-10V电压变化，改变电源输出电流，降光.例如：当0-10V调光器调制到0V时，电流降到到了0，其灯光亮度也就是关闭状态(有个开关作用)，当0-10V调光器调大最大10V时，输出电流也将达到电源输出的100%，亮度也将100%.(输出电压是不变的). 1-10V调光原理：如上所说明，只是调光器是1-10V：当电阻调光器调到最小1V时，改变输出的电流也是10%，如到10V时(调到最大)，输出电流也将达到电源输出的100%，亮度也将100%.(输出电压是不变的).备注：1-10V是没有开关功能，不能将灯具调到最低关闭作用！4路5A可控硅调光模块ZY-0402TG可控制4路1KW的射灯、筒灯和白炽灯等电压调光，输出调光类型为前沿波调光。

性能描述：1、标准35mm导轨式2、具有4路独立输出，每路最大提供5A即1000W3、每个回路具有低端限幅、高端限幅、最大限幅以适应不同的负载4、采用RS485总线,标准Modbus协议4路0-10V信号调光模块ZY-0401TG4路0-10V调光模块可对射灯、筒灯、钠灯调光、配合0-10V调光驱动对日光灯、LED灯等灯具调光。

性能特点：1、标准导轨式安装占4个开关位2、提供4路0-10V调光信号3、可设置各回路的调光亮度值4、0%—100%等级调光，实现真正线性调光5、支持在线刷新程序应用领域可应用于酒店、展厅、办公室、别墅智能家居、会展中心、剧院、博物馆、医院、学校、机场、车站等室内及公共区域的智能化照明控制系统。

商品名称：网关（4口耦合器）ASF.CP.4现场总线和以太网的接口功能具有4个总线接口总线工作状态指示，包括总线电压、短路报警等可读取出厂日期传输距离：1.2Km工作环境：-10～55℃，0～95%RH电源：220VAC, 50/60Hz大小234mm(W)*88.4mm(H)*70.3mm(D)商品名称：网桥ASF.CP.2传输距离1.2KM子网段之间信号转换装置总线电压测量功能总线短路报警功能兼容总线自愈技术工作环境：-10～55℃，0～95%RH电源: 110/220VAC, 50/60Hz大小：120mm(W)*86mm(H)*50mm(D)商品名称：26路干接点输入模块ASF.IM.26 具有26路干接点输入，4个LED输出每个口可配置为翘板开关模式或者复位开关模式可配置长按时间每个端口可配置ENABLE或者DISABLE场景工作环境：-10～55℃，20～80%RH电源: 110/220VAC, 50/60Hz大小：120mm(W)*86mm(H)*50mm(D)商品名称：时钟控制器ASF.TM.8电压：DC15-30V电流：200mA环境条件：环境温度：0-40C环境湿度：20%-90%RH最大存储110个日程最大存储96个特殊日时间段每个日程可一次性发送5个场景可以网路同步时钟尺寸：234mm(W)*88.4mm(H)*70.3mm(D)商品名称：电源模块ASF.PW.24V输出电压：DC15~24V（可调）总线输出电流：2A环境条件：环境温度：－10℃~＋40℃湿度：20%~80%对外输出2A电流输出电流测量功能，可在中央软件上读取短路保护功能尺寸：234mm(W)*88.4mm(H)*70.3mm(D)商品名称：4路继电器模块ASF.RL.4.16A6路继电器模块ASF.RL.6.16A8路继电器模块ASF.RL.8.16A每路最大负载16A故障复位功能每个区域可存储128个场景，场景运行时间0~120分钟具备多回路顺序延时启动功能可存储每一回路开关次数，闭合时间在EEPROM中，随时查询按动手开关得时候，状态会自动返回主控站每一场景具备网络开启（Enable）或关闭（Disable）功能控制回路的工作电压为安全电压DC12V~36V尺寸：234(W)x88.4(H)x70.3(D) /4路、6路、8路工作环境：-10～55℃，0～95%RH工作电源：220V，50/60Hz产品名称：4路负载反馈型继电器ASF.RL.4.16AF6路负载反馈型继电器ASF.RL.6.16AF8路负载反馈型继电器ASF.RL.8.16AF 每路最大负载16A可测量每回路电流值，并传送到中央监控电脑故障复位功能每个区域可存储128个场景，场景运行时间0~120分钟可存储每一回路开关次数，闭合时间在EEPROM中，随时查询按手动开关的时候，状态会自动返回主控站测量电流精度0.1A收到总线场景命令后，可立即返回执行完成后各回路的实际电流值每一场景具备网络开启（Enable）或关闭（Disable）功能尺寸：234(W)x88.4(H)x70.3(D) /4路320(W)x88.4(H)x70.3(D) /6路320(W)x88.4(H)x70.3(D) /6路工作环境：-10～55℃，0～95%RH工作电源：220V，50/60Hz商品名称：4路自锁负载反馈型继电器ASF.RL.4.20AZSF 6路自锁负载反馈型继电器ASF.RL.6.20AZSF 每路最大负载20A具备机械自锁继电器装置，停电切换的状态下可保持继电器开关状态不变可测量每回路电流值，并传送到中央监控电脑，故障复位功能每个区域可存储128个场景，每个场景下任何一个回路延迟执行时间为655.35秒触点寿命≥10万次收到总线场景命令后，可立即返回执行完成后各回路的实际电流值每一场景具备网络开启（Enable）或关闭（Disable）功能具备过零断开技术尺寸：234(W)x88.4(H)x70.3(D) /4路320(W)x88.4(H)x70.3(D) /6路工作环境：-10～55℃，0～95%RH工作电源：220V，50/60Hz商品名称：4路调光模块ASF.DM.4.5A6路调光模块ASF.DM.6.3A4路负载，每路3A6路负载，每路2A故障复位功能可存储128个场景每个回路场景下各个回路的软启动时间为0~655.35秒，延迟时间为0~655.35秒整个模块可以更改调光曲线具备可控硅短路保护功能采用高性能的晶体闸流管THYRISTOR（可控硅）调光电流上升时间大于200微妙每一场景具备网络开启（Enable）或关闭（Disable）功能收到总线场景命令后，可立即返回执行完成后各回路的实际电流值工作环境：-10～55℃，0～95%RH工作电源：220V AC, 50/60Hz尺寸：234(W)x88.4(H)x70.3(D) /4路320(W)x88.4(H)x70.3(D) /6路商品名称：ASF.FL.4 4路荧光灯调光模块最大存储128场景一个场景下任何一个回路的延迟执行时最大655.35秒，软启动时间655.35秒可设置中止场景整个模块可以设置独立的调光曲线每一回路配置16A继电器，当亮度调节为0时，自动断开继电器适合日光灯、金卤灯、钠灯调光，配合可调电子镇流器使用输入电源：220VAC±10%整机无负载功耗：15W供电电压：220VAC,50Hz工作环境：工作温度-10℃～+55℃工作湿度20%～80%存储温度-10℃～+55℃存储湿度10%～95%大小：120mm(W)*86mm(H)*50mm(D)商品名称：ASF.FLDSI.4 4路DSI接口模块最大存储128场景一个场景下任何一个回路的延迟执行时最大655.35秒，软启动时间655.35秒可设置中止场景每个回路可以设置独立的调光曲线每一回路配置16A继电器，当亮度调节为0时，自动断开继电器适合日光灯、金卤灯、钠灯调光配合可调光电子镇流器使用供电电压：220VAC,50Hz工作环境：工作温度-10℃～+55℃工作湿度20%～80%存储温度-40℃～+55℃存储湿度10%～95%大小：120mm(W)*86mm(H)*50mm(D)商品名称：6路LED调光模块ASF.DM.LED.6.3A 1728级PWM调光，可将LED调节到1%亮度最大存储128场景一个场景下任何一个回路延迟执行时最大655.35秒，软启动时间655.35秒可设置中止场景每个回路可以设置独立的调光曲线工作环境：工作温度-10℃～+55℃工作湿度0～95%外形尺寸234(W)x88.4(H)x70.3(D)商品名称：4路8A调光箱ASF.DM.4.8A4路10A调光箱ASF.DM.4.10A4路20A调光箱ASF.DM.4.20A6路8A调光箱ASF.DM.6.8A6路10A调光箱ASF.DM.6.10A6路20A调光箱ASF.DM.6.20A12路8A调光箱ASF.DM.12.8A12路10A调光箱ASF.DM.12.10A12路20A调光箱ASF.DM.12.20A电源：三相五线制电压：220V±10%频率：50±1Hz环境条件：环境温度：-10℃～55℃工作湿度：20%～90%每回路输出电流：8A/10A/20A，单路最大20A可存储128个场景一个场景任何一个回路的延迟执行时间最大为655.35秒，软启动时间为0~655.35秒可设置终止场景每个回路可以设置独立的调光曲线可控硅短路（过流）保护功能电流上升时间大于200微妙可读取每一回路的电流值，当电流异常时自动报警每一回路具备手动强制性开关采用超静音电路商品名称：可编程面板7键面板ASF.IP.7单联控制面板ASF.IP.2双联控制面板ASF.IP.4四联控制面板ASF.IP.8电压：DC12～30V电流：50mA环境条件：环境温度：-10℃～55℃工作湿度：20%～80%带红外线遥控功能每个模块都具有网络开启及关闭功能可发送全局场景命令每个按键在选择按下发送场景或奇偶次按下发不同场景时，还可选择实时调光功能每个按键都有对应的LED输出，LED灯颜色可选每个面板可以设置12组相关场景，每组20个场景每个按键可以设置三种输入方式（按下发送场景、奇偶次按下发不同场景按下、松开发不同场景）商品名称：4.3寸彩色触摸屏ASF.TS.CL47寸彩色触摸屏ASF.TS.CL7电压：DC12～30V环境条件：环境温度：0℃～40℃工作湿度：20%～90%亮度可调的背景LCD软件和硬件网络ID设定基于Windows 平台操作系统32bit真彩色图形分辨率480×272（4.3寸）图形分辨率800×480（7寸）商品名称：多功能输入模块ASF.IM.0可向传感器提供不同的供电电压，9V、12V、15V 输入电压：DC15V~30V，输入电流：50mA输入信号：开关量输入0~5V和0~10V输入环境条件：环境温度：-20℃～55℃工作湿度：20%～90%可以任何型号的传感器配合使用接收传感器0~5V或0~10V的模拟信号接收开关型的传感器信号可设定场景延迟发送时间网络ID码和设备ID码设定无需断电的软复位功能可一次性发送三个独立的场景可实时读取还有多长时间会发送XX场景可读取最后一次的测量值商品名称：照度感应器ASF.PS.9电流：15mA，工作电源：12~36V DC环境条件：环境温度：-10℃～60℃工作湿度：0%～95%需要多功能输入模块配合组成：控制器+感应种类：室内/室外/阳台，室外型防水测量范围：200~2000Lux（底照度型）200~20000Lux（室内型）20000~200000Lux（日光型）准确度：正负7%商品名称：红外动态传感器ASF.IR.36（吸顶式）ASF.IR.11（壁挂式）延时范围：0~12分钟电流：15mA工作电源：9~13.5V DC环境条件：环境温度：-10℃～60℃工作湿度：0%～95%需要多功能输入模块配合感应方式：红外+微波复合感应覆盖面积：吸顶式直径7~9米壁挂式直径12~18米商品名称：4路窗帘控制模块.4每个模块都具有网络开启及关闭功能每组窗帘控制回路都具有LED输出每组窗帘控制回路都具有手动调节功能每组窗帘控制可以选择直接运行或归零再运行两种模式每组窗帘控制回路可以独立设置行程时间每组窗帘控制回路可以独立设置延时执行时间每个场景可以设置延时执行时间模块执行总线场景命令后可以选择反馈或不反馈各个回路实际开关状态信息针对电机电感特性，模块具有继电器触点保护功能继电器触点寿命大于或等于10万次最大可存储200个场景输入电源：220V±10%整机无负载功耗：5W工作环境：工作温度-10℃～+55℃工作湿度20%～80%存储温度-40℃～+55℃存储湿度10%～95%外形尺寸234(W)x88.4(H)x70.3(D)商品名称：酒店客房专用模块ASF.EH.301路电量测量4路继电器输出2路脉冲式水表测量4路干接点输入输入电源：12VDC/30VDC±10%整机无负载功耗：4W工作环境：工作温度-10℃～+55℃工作湿度20%～80%存储温度-40℃～+55℃存储湿度10%～95%大小：115mm(W)*110mm(H)*21mm(D)商品名称：4路继电器模块ASF.RL4.10A6路继电器模块ASF.RL6.10A每个模块都具有网络开启及关闭功能每个回路都具备LED输出接口每个回路可以独立设置延迟执行时间每个场景可以设置延迟执行时间模块执行总线场景命令后可选择反馈或不反馈各个回路实际开关状态信息具有继电器触点保护功能继电器触点寿命大于或等于10万次继电器具有自锁功能，即断电后可自动恢复到断电前的开关状态输入电源：12-24V整机无负载功耗：4W工作环境：工作温度-10℃～+55℃工作湿度20%～80%存储温度-40℃～+55℃存储湿度10%～95%大小：120mm(W)*86mm(H)*50mm(D)商品名称：4路2A调光模块ASF.DM.4.2A电流上升时间大于200微秒每个模块都具有网络开启及关闭功能每个回路都具备LED输出接口每个场景可以设置延迟执行时间模块可以接收实时调光命令模块执行总线场景命令后可选反馈或不反馈各个回路实际亮度状态信息每个模块可存储128个场景输入电源：12-30V整机无负载功耗：4W工作环境：工作温度-10℃～+55℃工作湿度20%～80%存储温度-40℃～+55℃存储湿度10%～95%大小：120mm(W)*86mm(H)*50mm(D)商品名称：风机盘管控制面板（温控器面板）ASF.FP.3 配合ASF.FI.HAVC.B使用可直接控制风机盘管自带温度传感器具备多种颜色可选输入电源：12VDC/24VDC±10%整机无负载功耗：2W工作环境：工作温度-10℃～+55℃工作湿度20%～80%存储温度-40℃～+55℃存储湿度10%～95%大小：90mm(W)*120mm(H)*60mm(D)商品名称：温控面板接口模块ASF.FI.HAVC.AASF.FI.HAVC.B ASF.FI.HAVC.A:每个模块可以enable或者disabled可外接传统2管制或者4管制的温控面板1个数字温控器接口外接温控器和内部自动控制风机盘管切换功能风速自动调节enable和disabled功能风速自动调节阀值设置可以存储100个场景ASF.FI.HAVC.B：每个模块可以enable或者disabled通过485口接爱瑟菲温控器面板可以控制多达20个爱瑟菲温控器面板最大存储100个场景工作环境：-10～55℃，0～95%RH电源: 12～36V总线供电大小：120mm(W)*86mm(H)*50mm(D)商品名称：电话控制模块ASF.TI.5电话控制装置-定时控制，手动控制使用一般电话空通过电话DTMF远程发送场景工作环境：温度:-10℃～55℃湿度：20%~80%电源: 12～30V DC大小：120mm(W)*86mm(H)*50mm(D)商品名称：无线网桥ASF.CP.WL.2最大距离500m（空旷地区）每个模块可以enable或者disabled射频信号功率测量功能频道选择功能可任意选择255个频道可外接多重增益的天线315或者433Mhz工作功率工作环境：温度:-10℃～55℃湿度：20%~80%电源: 12～36V DC大小：120mm(W)*86mm(H)*50mm(D)商品名称：射频遥控器基站模块ASF.RM.BASE 最大距离500m（空旷地区）每个模块可以enable或者disabled射频信号功率测量功能频道选择功能可任意选择255个频道可外接多重增益的天线工作环境：温度:-10℃～55℃湿度：20%~80%电源: 12～36V DC大小：120mm(W)*86mm(H)*50mm(D)商品名称：DMX 输出模块ASF.DMX30512F 512路DMX512(1990版)输出可以存储128个场景每个通道的软启动时间最大为65.35秒需要序列发生器配合实现“节目”功能可以多个DMX512并联连接，实现更多的场景工作环境：温度:-10℃～55℃湿度：20%~80%电源: 12～30V DC大小：120mm(W)*86mm(H)*50mm(D)商品名称：序列发生器ASF.GE.DMX30SEO可存储9个序列，每个序列可存储50个场景可配置中止场景可配置循环或者不循环执行序列扩充EEPROM存储单元后，可以存储更多序列工作环境：温度:-10℃～55℃湿度：20%~80%电源: 12～30V DC大小：120mm(W)*86mm(H)*50mm(D)商品名称：红外自学习模块ASF.IR.1可用波形存储方式存储没有规律的红外码，红外码内容可通过总线上传至主控站可以通过网络启动场景无需断电的远程软件复位功能具有远程编程、检测和管理功能模块可执行总线发来的全局场景命令最大存储30个红外码序列，每个序列存储16个红外码输入电源：12VDC/24VDC±10%整机无负载功耗：4W工作环境：工作温度-10℃～+55℃工作湿度20%～80%存储温度-10℃～+55℃存储湿度10%～95%大小：120mm(W)*86mm(H)*50mm(D)商品名称：232接口模块ASF.IF.232提供快思聪，AMX，VITY等系统的接口接口通讯速率96000bps通讯格式为：8data，1stop，No Parity可将总线场景转发到232接口，也可以将外部232命令转化成场景发送到内部总线可接受外部单回路亮度控制命令工作环境：工作温度-10℃～+55℃工作湿度20%～80%外形尺寸234(W)x88.4(H)x70.3(D)商品名称：ASF.IF.DALL.1 DALI接口模块可以控制64个DALT设备最大存储100个场景每一个场景可以设置为对应的DALT的16个组+亮度值，或者直接对应16个场景中的一个电源：12-36V总线供电工作环境：工作温度-10℃～+55℃工作湿度20%～80%大小：120mm(W)*86mm(H)*50mm(D)照明控制系统的原理及组成部分系统组成图【术语定义】●子网：用于寻址，每个设备都需要定义一个子网号，从属于不同子网的设备间通行必须通过专门网关路由中转，通常一个楼层或一个建筑物内的设备定义为一个子网；●子网网段：物理上用一根485总线连接的设备的总和，一个网段最多接32个设备，一个子网可以由多个子网网段组成；●网桥：由于485总线只能支持1.2公里长度，当子网网段或子网之间距离较长的时候，需要用网桥来延长距离；●网关：网关的作用有两个，其一，可以作为总线耦合器连接多个子网网段，其二，可以作为485总线和以太网之间的接口；●场景控制器：储存场景用，连接功率输出模块，用于功率输出模块和485总线之间的通讯、命令解释和执行，12路、24路大功率输出模块已经内置场景控制器；●中央管理电脑：定时器程序设置处理各种信号和警报图形化监控能源管理记录自动记录所有数据信息和日志●远程控制：PDA控制、电话/手机控制、互联网企业部分业绩（范文素材和资料部分来自网络，供参考。

基于PWM的LED调光系统设计
魏雅
【期刊名称】《无线互联科技》
【年(卷),期】2012(000)008
【摘要】作为一种新的、最有潜力的光源,LED照明以其节能、环保等的优势越来越受到人们重视。

本文设计了一套LED光源调光系统,主要包括MCU微处理器控制模块、输出调光控制模块等。

采用微控制器输出PWM控制信号实现PWM全数字调光,进而使大功率LED亮度全范围调光,可有效实现节能减排的目的。

【总页数】2页(P113-113,115)
【作者】魏雅
【作者单位】陕西工业职业技术学院信息工程学院,陕西咸阳 712000
【正文语种】中文
【相关文献】
1.基于PWM调光的多功能LED台灯设计 [J], 吴国文
2.基于PWM的三基色LED智能语音控制调光调色系统设计 [J], 汤丽华;王志泉
3.基于PWM调光的LED驱动器设计 [J], 杨子腾; 刘琨; 杨昆
4.基于PWM调光的LED驱动器设计 [J], 杨子腾; 刘琨; 杨昆
5.基于PWM调光模式的白光LED驱动设计研究 [J], 李祥兵;王春才;王坦;赵晓茹;彭丽
因版权原因，仅展示原文概要，查看原文内容请购买。

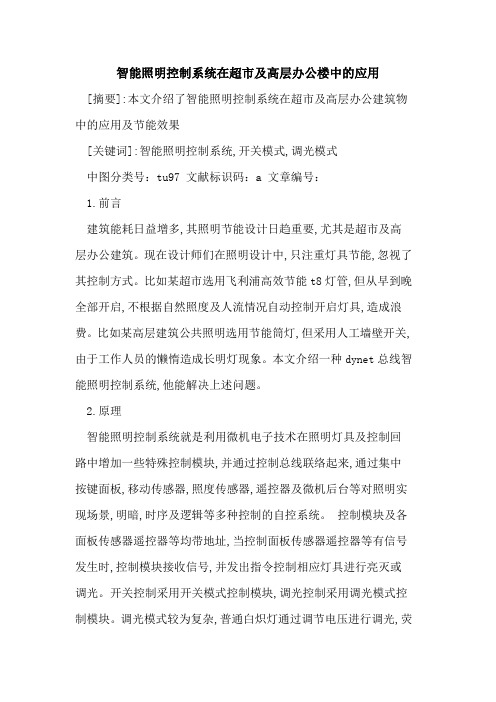

智能照明控制系统在超市及高层办公楼中的应用[摘要]:本文介绍了智能照明控制系统在超市及高层办公建筑物中的应用及节能效果[关键词]:智能照明控制系统,开关模式,调光模式中图分类号：tu97 文献标识码：a 文章编号：1.前言建筑能耗日益增多,其照明节能设计日趋重要,尤其是超市及高层办公建筑。

现在设计师们在照明设计中,只注重灯具节能,忽视了其控制方式。

比如某超市选用飞利浦高效节能t8灯管,但从早到晚全部开启,不根据自然照度及人流情况自动控制开启灯具,造成浪费。

比如某高层建筑公共照明选用节能筒灯,但采用人工墙壁开关,由于工作人员的懒惰造成长明灯现象。

本文介绍一种dynet总线智能照明控制系统,他能解决上述问题。

2.原理智能照明控制系统就是利用微机电子技术在照明灯具及控制回路中增加一些特殊控制模块,并通过控制总线联络起来,通过集中按键面板,移动传感器,照度传感器,遥控器及微机后台等对照明实现场景,明暗,时序及逻辑等多种控制的自控系统。

控制模块及各面板传感器遥控器等均带地址,当控制面板传感器遥控器等有信号发生时,控制模块接收信号,并发出指令控制相应灯具进行亮灭或调光。

开关控制采用开关模式控制模块,调光控制采用调光模式控制模块。

调光模式较为复杂,普通白炽灯通过调节电压进行调光,荧光灯及led灯需加载调光镇流器等器件才能调光,价格较贵,目前金卤灯还不能调光,所以多数设计还是通过开关模式进行照明控制。

那些对光环境要求较高的场所才采用调光照明控制,如酒店宴会厅,大会议厅等处。

dynet总线智能照明控制模块与照明配电箱的接线见下图；3.超市应用分析某超市面积1.5万平米。

超市卖场部分照明均采用荧光灯带,设计正常照度为600lx。

为节能要求采用智能照明控制系统进行灯光控制。

下图是其智能照明控制系统图：超市各照明箱均采用开关型智能控制模块drc1220,超市照明灯带采用1：1：1间隔进行配电。

首先根据人流量确定各时段照度标准,早间午后及晚关门前,照度标准采用400lx,其余时段人员密集,照度要求为600lx,非营业时间进行清扫照明标准为100lx。

摘要目前市场上的LED台灯，作为LED的绿色护眼光源产品而进行开发和研究，还是作为我国的照明推广家用型产品。

随着时代的变迁，社会的发展，节能和环保这一主题已经是当今社会必要发展的目标了、健康与人们的日常生活变得密不可分，科技的进步，也使家电更加智能化和人性化。

台灯作为家电中基础的，也是必不可少的，所以，提出PWM调光灯设计。

本设计主要是将STC89C51RC单片机作为控制核心，这是将多种功能集于一体的智能LED台灯。

该台灯具有手动、自动两种调节亮度的方式；主要的产品功能有呼吸模式、红外遥控操作等等。

硬件的设计部分为单片机控制模块、按键控制模块、照明显示模块、光敏感应模块、LED灯指示报警模块、远程遥控模块等组成。

单片机主要控制芯片型号选用STC89C51RC，LED指示报警模块选择三种颜色不同的LED指示灯来显示三种不同的工作模式，通过按键控制模块进行调整和控制工作模式和LED亮度程度，照明模块选用草帽型12白光LED，光敏感应模块采用可以对光敏信号的采集芯片ADC0832，并利用PWM调光技术对LED进行光度的自动调节。

可以通过红外遥控远距离无线遥控，通过单片机C语言编程进行软件设计，将所需的设计要求全部可以进行功能的控制。

关键词LED台灯光度PWM调光自动调节AbstractLED lamp as LED green lighting products, as the country to promote the use of green lighting products. With the development of the times,energy saving and environmental protection, health and the peopledaily life are inseparable, the progress of science and technology,also makes home appliances more intelligent and humanized. The lamp as home appliances based, so is also essential,, put forward PWM dimming the lights design.The design is based on STC89C51RC SCM as control core and multi functions in one of the intelligent LED lamp. The table lamp realizes the brightness with manual, automatic two types of regulation;respiratory mode function, but also has the function of infrared remote control. The design of the hardware part consists of MCU controlmodule, keyboard module, lighting module, photosensitive module,LED module, remote control module instruction. The MCU main control chip STC89C51RC, LED indicating module with three kinds ofdifferent colors of small LED to indicate different working modes,brightness through the key module to adjust the working mode and the LED lighting module, using 12 straw hat type white LED,photosensitive module uses ADC0832 chip implementation of a signal acquisition, automatic regulation and luminosity of LED using PWM dimming technology. Through the infrared remote control, wireless remote control, software design of the MCU C language programming,integrated control functions are realized by.Key wordLED lamp dimming automatically adjust luminosity of PWM目录第1章绪论 (5)1.1 课题研究背景 (5)1.2 系统方案的提出 (5)1.2.1 LED优势 (5)1.2.2 方案简述 (6)第2章系统方案的选择 (7)2.1 控制芯片的选择方案 (7)2.1.1 STC89C51RC (7)2.1.2 A VR单片机 (7)2.1.3 FPGA (8)2.1.4 主控制芯片的确定 (8)2.2 照明模块的选择 (8)2.2.1 三极管驱动 (8)2.2.2 PWM芯片控制 (9)2.2.3 照明方案的确定 (10)第3章硬件设计 (10)3.1 单片机STC89C51芯片简介 (10)3.2 LED驱动电路 (14)3.3 按键控制电路 (17)3.4 LED指示电路 (18)3.5自动控制电路 (18)3.5.1 光敏电路 (18)3.5.2 ADC0832模数转换 (19)第4章软件设计 (20)4.1 Keil C51 (20)4.2 Protel99SE (21)4.3 程序流程图 (22)第5章调试 (24)5.1 硬件调试 (24)5.2 软件调试 (24)第6章总结 (25)参考文献 (26)附录一：protel99se 原理图 (27)附录二：源程序 (28)前言LED照明又称固态照明，作为继白炽灯、荧光灯后的第三代照明技术，具有节能、环保、安全可靠的特点，固态显示光源是照明领域里面比较看好的发展产业，在未来十年中将传统的照明工具替换，是代表照明技术的未来。

基于红外遥控的三基色LED调光调色实验教学系统张杨;刘思源;孙晶华;朱正;刘禄;李庆波;苏丽萍;刘志海【摘要】根据光电信息科学与工程专业光电综合实验课程教学的需要,研制了基于红外遥控的三基色LED调光调色实验教学系统,该系统使用红外遥控器作为控制器,以PIC单片机作为控制芯片,通过红外一体化接收器对红外发射信号进行接收并将解调好的信号送给单片机,单片机将该信号解码并执行相应程序控制对应的LED阵列电路,并通过PWM模块驱动LED亮灭,通过调整占空比输出控制电路的通断时间,高速闪烁的LED在调控不同的占空比下呈现不同的亮度及颜色.利用该实验教学系统可以帮助学生了解并掌握利用PWM技术实现三基色LED的调光方法.【期刊名称】《实验技术与管理》【年(卷),期】2019(036)007【总页数】6页(P72-77)【关键词】三基色LED;色度;实验教学系统;红外遥控;PWM【作者】张杨;刘思源;孙晶华;朱正;刘禄;李庆波;苏丽萍;刘志海【作者单位】哈尔滨工程大学理学院,黑龙江哈尔滨 150001;哈尔滨工程大学理学院,黑龙江哈尔滨 150001;哈尔滨工程大学理学院,黑龙江哈尔滨 150001;哈尔滨工程大学理学院,黑龙江哈尔滨 150001;哈尔滨工程大学理学院,黑龙江哈尔滨150001;哈尔滨工程大学理学院,黑龙江哈尔滨 150001;哈尔滨工程大学理学院,黑龙江哈尔滨 150001;哈尔滨工程大学理学院,黑龙江哈尔滨 150001【正文语种】中文【中图分类】TN312.8;G484多芯片白光LED光源，是通过将红、绿、蓝三色LED芯片封装在一起，将它们发出的光混合在一起得到白光[1]。

与荧光粉转换白光LED相比，这种类型LED的好处是避免了荧光粉在光转换过程中的能量损耗，可以得到较高的光效；而且可以分开控制不同光色LED的光强，达到全彩变色效果，并可通过LED的波长和强度的选择得到较好的显色性[2]。

en62384标准EN62384标准：LED模块电子控制器的可靠性引言EN62384标准是欧盟针对LED模块电子控制器的可靠性要求制定的标准。

LED模块电子控制器作为一种用于驱动LED照明设备的电子设备，其技术性能和可靠性对于保障LED照明设备的正常使用至关重要。

本文将介绍EN62384标准的主要内容和适用范围，以及其对于LED模块电子控制器可靠性的要求。

一、EN62384标准的主要内容EN62384标准是一项关于LED模块电子控制器可靠性的技术标准，其主要包括以下几个方面的内容：1. 术语和定义：该标准明确了一些术语和定义，以便于对于标准的理解和应用。

2. 适用范围：EN62384标准适用于驱动LED照明设备的电子控制器，主要包括电源控制器、调光控制器等。

3. 技术要求：该标准对于LED模块电子控制器的技术要求进行了详细规定，包括输入电压范围、额定电流值、温度范围、工作频率等。

4. 可靠性要求：EN62384标准对于LED模块电子控制器的可靠性要求进行了严格的规定，包括电气安全性、机械安全性、EMC特性、耐久性等。

二、EN62384标准的适用范围EN62384标准适用于一系列驱动LED照明设备的电子控制器，在照明应用中具有广泛的适用性。

该标准适用于商业照明、家庭照明、工业照明等多个领域，以及各种类型的LED灯具和灯光系统。

三、EN62384标准对LED模块电子控制器可靠性的要求EN62384标准对于LED模块电子控制器的可靠性提出了一系列具体的要求，以确保其在使用过程中的可靠性和安全性。

1. 电气安全性：该标准规定了LED模块电子控制器的输入电压范围、额定电流值以及绝缘强度等电气安全性要求，以确保在工作过程中不会因电气故障而造成人身伤害或设备损坏。

2. 机械安全性：EN62384标准对于LED模块电子控制器的机械安全性进行了规范，包括机械结构的刚度、密封性以及防护等级，以确保在安装和使用过程中不会发生机械故障。

led灯带控制器原理LED灯带控制器原理。

LED灯带控制器是一种用于控制LED灯带亮度、颜色和灯光效果的装置，其原理主要包括PWM调光原理、RGB调色原理和控制信号传输原理。

首先，PWM调光原理是LED灯带控制器实现亮度调节的基本原理。

PWM （Pulse Width Modulation）即脉宽调制，通过控制LED灯的通断时间比例来实现亮度调节。

当LED灯开启时，控制器会以一定的频率向LED灯发送高低电平的脉冲信号，高电平时间占整个周期的比例决定了LED灯的亮度。

因此，通过改变高电平时间的长短，可以实现LED灯的亮度调节。

其次，RGB调色原理是LED灯带控制器实现颜色调节的基本原理。

通常，LED灯带由红、绿、蓝三种颜色的LED灯珠组成，通过控制不同颜色LED灯的亮度比例，可以混合出各种颜色的光。

LED灯带控制器通过PWM调光原理分别控制红、绿、蓝三种颜色的LED灯珠，从而实现对LED灯带的颜色调节。

最后，控制信号传输原理是LED灯带控制器实现远程控制的基本原理。

LED灯带控制器通常会接收来自外部的控制信号，例如无线遥控器、手机APP等，通过解析这些控制信号并转换成PWM信号，控制LED灯带的亮度和颜色。

同时，一些LED灯带控制器还支持多种控制协议，如DMX512、SPI等，可以实现多个LED灯带的同步控制。

总的来说，LED灯带控制器通过PWM调光原理、RGB调色原理和控制信号传输原理，实现了对LED灯带亮度、颜色和灯光效果的精确控制。

在实际应用中，LED灯带控制器广泛应用于家居装饰、商业照明、舞台表演等领域，为人们带来了丰富多彩的灯光体验。
