人体红外感应模块

人体感应模块电路原理
人体感应模块电路原理：
人体感应模块是一种无线传感器，可以检测到人的出现，它通过感应人的存在来释放电压或者信号，从而激活相关的装置。

它的原理和使用方式主要有三种：红外波、超声波、微波波。

红外波的原理是利用人体的红外热量来检测人的存在，其中又被分为三个阶段：发射、接收和处理。

在红外波检测模块中，发射红外波的发射模块可以是单片机、晶振以及振荡电路。

接收模块是一个检测了红外热量的热接收器，它可以将红外热量转化为电信号，传输到控制电路中，并可以实现对人的检测功能。

处理模块则通过一定的比较电路，当发射和接收的输出电压超过一定阈值时，即可判断出人的存在，从而激活相关电路或装置
超声波技术原理是利用发射和接收超声波模块来检测人的存在，发射模块可以采用转换器或振荡放大器，以产生振荡超声波。

然后发射的超声波会在可见距离内反射回接收模块，接收模块也可以采用振荡放大电路来接受反射的超声波，之后将超声波接收的信号转换成电信号，传输到控制电路中，然后通过比较电路进行比较，当两个信号差距超过一定值时，即可认定人的存在，激活相关的电路或装置。

微波技术原理是利用发射和接收微波模块来检测人的存在，发射模块可以采用微波发射器，并通过发射放大器来发射微波，微波在空间传播时，会受到人体的影响而发生变化，此时接收微波的模块在接收这个信号的基础上，同样会将微波信号转换成电信号，再传输到控制电路中，控制电路中的比较电路同样会根据信号差距来判断人的存在，从而激活相关电路或装置。

人体感应模块电路原理# 人体感应模块电路原理## 引言人体感应模块是一种广泛应用于自动控制领域的设备，其原理基于红外线技术。

本文将详细介绍人体感应模块电路的原理，涵盖其工作原理、主要组成部分以及电路连接方式等方面。

## 工作原理人体感应模块的工作原理基于人体红外辐射。

人体在不同温度下会发出红外线辐射，而人体感应模块能够探测到这些辐射信号。

其核心部件是红外传感器，该传感器能够感知环境中的红外辐射变化。

当有人或其他物体进入感应范围时，人体感应模块将感知到红外辐射的变化，并产生相应的电信号。

这个电信号随后被处理电路放大和滤波，最终输出一个触发信号，用于控制其他设备的启动或停止。

## 主要组成部分### 1. 红外传感器红外传感器是人体感应模块的关键部分，通常采用热释电材料制成。

这些材料在红外辐射下会产生电荷变化，从而实现对红外辐射的感知。

### 2. 放大电路放大电路用于增强红外传感器输出的微弱信号，确保在不同环境条件下都能可靠地检测到人体的存在。

这一阶段的电路设计关键在于提高信噪比，以减少误触发的可能性。

### 3. 滤波电路滤波电路用于去除掉传感器输出中的干扰信号，确保只有与人体红外辐射相关的信号被传递到后续的处理阶段。

这有助于提高人体感应模块的精度和可靠性。

### 4. 触发电路触发电路根据经过处理的信号判断是否触发，进而控制连接的设备的启动或停止。

这一部分的设计需要考虑灵敏度、延时等参数，以满足实际应用的需求。

## 电路连接方式人体感应模块通常通过以下方式连接到其他设备：### 1. 电源连接人体感应模块需要外部电源供电，通常工作电压在3V至5V之间。

正确连接电源是确保模块正常运行的关键。

### 2. 输出触发信号连接感应模块的输出触发信号通常是数字信号，可以通过数字输入口连接到其他设备，如微控制器或继电器。

### 3. 灯光或报警器连接在一些应用场景中，人体感应模块被用于控制灯光或报警器。

通过连接这些设备，可以实现对感应信号的及时响应。

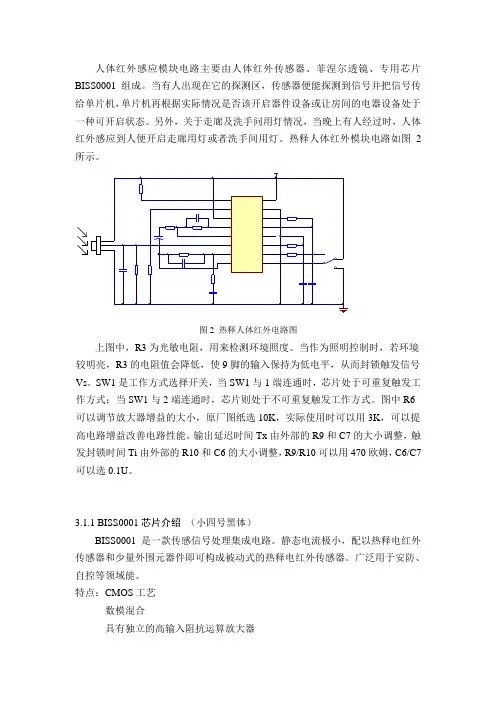

人体红外感应模块电路主要由人体红外传感器、菲涅尔透镜、专用芯片BISS0001组成。

当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。

另外，关于走廊及洗手问用灯情况，当晚上有人经过时，人体红外感应到人便开启走廊用灯或者洗手间用灯。

热释人体红外模块电路如图2所示。

图2 热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。

当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。

SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。

图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。

输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7可以选0.1U。

3.1.1 BISS0001芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。

静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。

广泛用于安防、自控等领域能。

特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装3.1.1.1管脚图表3-1 管脚说明引脚名称I/O功能说明1 A I 可重复触发和不可重复触发选择端。

当A为“1”时，允许重复触发；反之，不可重复触发2 VO O 控制信号输出端。

由VS的上跳前沿触发，使V o输出从低电平跳变到高电平时视为有效触发。

在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。

3 RR1 -- 输出延迟时间Tx的调节端4 RC1 -- 输出延迟时间Tx的调节端5 RC2 -- 触发封锁时间Ti的调节端6 RR2 -- 触发封锁时间Ti的调节端7 VSS -- 工作电源负端8 VRF I 参考电压及复位输入端。

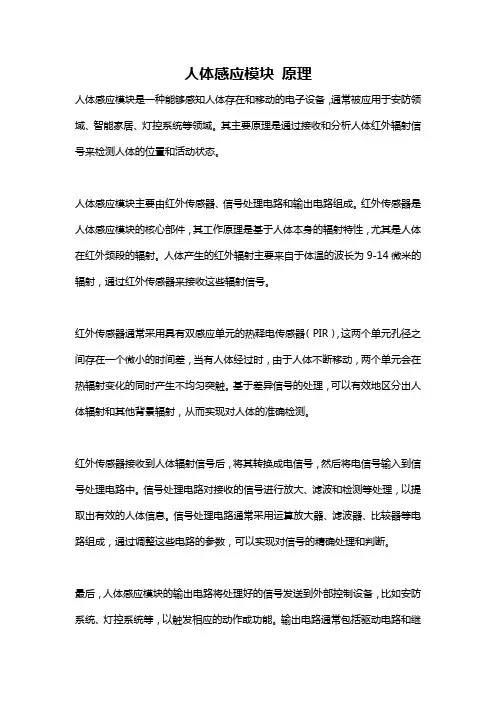

人体感应模块原理人体感应模块是一种能够感知人体存在和移动的电子设备，通常被应用于安防领域、智能家居、灯控系统等领域。

其主要原理是通过接收和分析人体红外辐射信号来检测人体的位置和活动状态。

人体感应模块主要由红外传感器、信号处理电路和输出电路组成。

红外传感器是人体感应模块的核心部件，其工作原理是基于人体本身的辐射特性，尤其是人体在红外频段的辐射。

人体产生的红外辐射主要来自于体温的波长为9-14微米的辐射，通过红外传感器来接收这些辐射信号。

红外传感器通常采用具有双感应单元的热释电传感器（PIR），这两个单元孔径之间存在一个微小的时间差，当有人体经过时，由于人体不断移动，两个单元会在热辐射变化的同时产生不均匀突触。

基于差异信号的处理，可以有效地区分出人体辐射和其他背景辐射，从而实现对人体的准确检测。

红外传感器接收到人体辐射信号后，将其转换成电信号，然后将电信号输入到信号处理电路中。

信号处理电路对接收的信号进行放大、滤波和检测等处理，以提取出有效的人体信息。

信号处理电路通常采用运算放大器、滤波器、比较器等电路组成，通过调整这些电路的参数，可以实现对信号的精确处理和判断。

最后，人体感应模块的输出电路将处理好的信号发送到外部控制设备，比如安防系统、灯控系统等，以触发相应的动作或功能。

输出电路通常包括驱动电路和继电器等组件，通过控制开关、电机等器件来实现对外部设备的控制。

总的来说，人体感应模块的原理是基于红外辐射传感器对人体辐射信号的接收、信号处理电路对信号的处理和判断，以及输出电路将处理好的信号发送到外部设备。

通过这些信号的交互作用，人体感应模块可以实现对人体的精确检测和控制，为安防、智能家居等领域提供了便利和增强了生活的智能化程度。

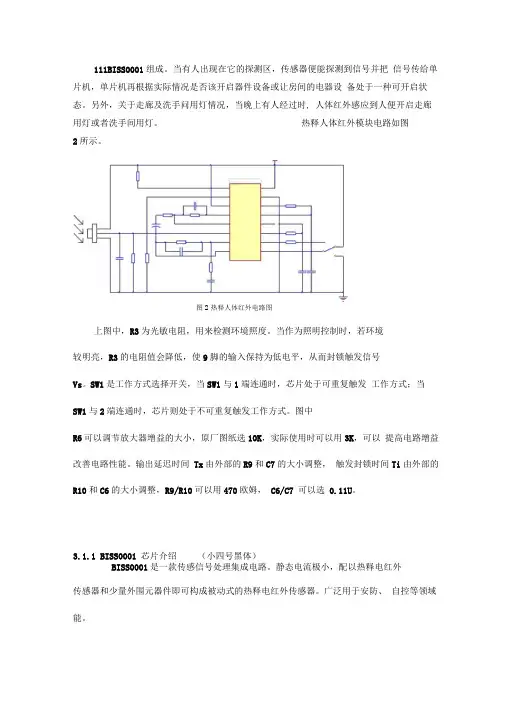

111BISS0001组成。

当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。

另外，关于走廊及洗手问用灯情况，当晚上有人经过时, 人体红外感应到人便开启走廊用灯或者洗手间用灯。

热释人体红外模块电路如图2所示。

图2热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。

当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。

SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。

图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。

输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7 可以选0.11U。

3.1.1 BISS0001 芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。

静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。

广泛用于安防、自控等领域能。

特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装A W nil HCL KC2 胆咋5 ™/BESET3.1.1.1管脚图表3-1管脚说明工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。

不可重复触发工作方式下的波形。

首先，根据实际需要，利用运算放大器0P1组成传感信号预处理电路，将信号放大。

然后耦合给运算放大器0P2，再进行第二级放大，同时将直流电位抬高为VM（疋0.5VDD）后，将输出信号V2送到由比较器COP1和C0P2组成的双向鉴幅器，检出有效触发信号Vs。

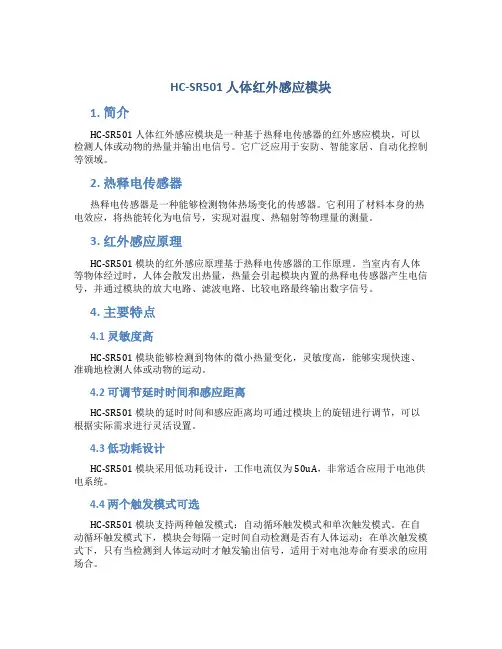

HC-SR501 人体红外感应模块1. 简介HC-SR501 人体红外感应模块是一种基于热释电传感器的红外感应模块，可以检测人体或动物的热量并输出电信号。

它广泛应用于安防、智能家居、自动化控制等领域。

2. 热释电传感器热释电传感器是一种能够检测物体热场变化的传感器。

它利用了材料本身的热电效应，将热能转化为电信号，实现对温度、热辐射等物理量的测量。

3. 红外感应原理HC-SR501 模块的红外感应原理基于热释电传感器的工作原理。

当室内有人体等物体经过时，人体会散发出热量，热量会引起模块内置的热释电传感器产生电信号，并通过模块的放大电路、滤波电路、比较电路最终输出数字信号。

4. 主要特点4.1 灵敏度高HC-SR501 模块能够检测到物体的微小热量变化，灵敏度高，能够实现快速、准确地检测人体或动物的运动。

4.2 可调节延时时间和感应距离HC-SR501 模块的延时时间和感应距离均可通过模块上的旋钮进行调节，可以根据实际需求进行灵活设置。

4.3 低功耗设计HC-SR501 模块采用低功耗设计，工作电流仅为 50uA，非常适合应用于电池供电系统。

4.4 两个触发模式可选HC-SR501 模块支持两种触发模式：自动循环触发模式和单次触发模式。

在自动循环触发模式下，模块会每隔一定时间自动检测是否有人体运动；在单次触发模式下，只有当检测到人体运动时才触发输出信号，适用于对电池寿命有要求的应用场合。

5. 技术参数•工作电压：DC 5V - 20V•工作电流：50uA•工作温度：-15℃ ~ +70℃•检测角度：120度锥形•检测距离：3米 ~ 7米可调•输出信号：高电平（3.3V）、低电平（0V）•触发模式：自动循环触发模式、单次触发模式•触发时间：约两秒钟（可调）6. 应用场景•安防系统：可用于入侵检测、区域控制等场合。

•智能家居：可用于自动开关灯、空调等设备，实现便捷、智能化的家居生活。

•自动化控制：可用于自动门、自动售货机、自动洗手间等领域。

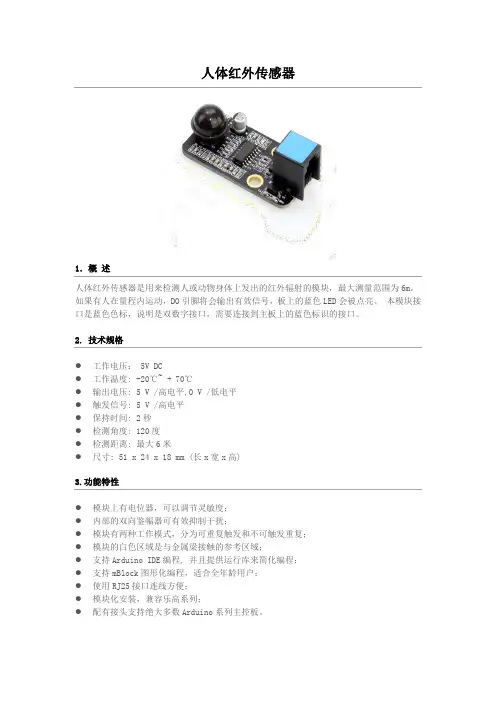

人体红外传感器1．概述人体红外传感器是用来检测人或动物身体上发出的红外辐射的模块，最大测量范围为6m。

如果有人在量程内运动，DO引脚将会输出有效信号，板上的蓝色LED会被点亮。

本模块接口是蓝色色标，说明是双数字接口，需要连接到主板上的蓝色标识的接口。

2. 技术规格●工作电压： 5V DC●工作温度: -20℃~ + 70℃●输出电压: 5 V /高电平,0 V /低电平●触发信号: 5 V /高电平●保持时间: 2秒●检测角度: 120度●检测距离: 最大6米●尺寸: 51 x 24 x 18 mm (长x宽x高)3.功能特性●模块上有电位器，可以调节灵敏度；●内部的双向鉴幅器可有效抑制干扰；●模块有两种工作模式，分为可重复触发和不可触发重复；●模块的白色区域是与金属梁接触的参考区域；●支持Arduino IDE编程, 并且提供运行库来简化编程；●支持mBlock图形化编程，适合全年龄用户；●使用RJ25接口连线方便；●模块化安装，兼容乐高系列；●配有接头支持绝大多数Arduino系列主控板。

4.引脚定义人体红外传感器模块有四个针脚的接头,每个针脚的功能如下表序号针脚介绍1 GND 地线2 5V 电源线3 Mode 检测模式设置引脚4 DO 数字信号输出引脚表 1 4-Pin 接口功能5.接线方式●RJ25连接由于人体红外传感器模块接口是蓝色色标，当使用RJ25接口时，需要连接到主控板上带有蓝色色标的接口。

以Makeblock Orion为例，可以连接到3，4，5，6号接口，如图图 1 人体红外传感器模块与Makeblock Orion连接图●杜邦线连接当使用杜邦线连接到Arduino Uno主板时，Mode 和 DO引脚需要链接到 DIGITAL（数字）引脚。

如下图所示图 2 人体红外传感器与 Arduino UNO 连接图6.编程指南●Arduino编程如果使用Arduino 编程，需要调用库Makeblock-Library-master 来控制人体红外传感器。

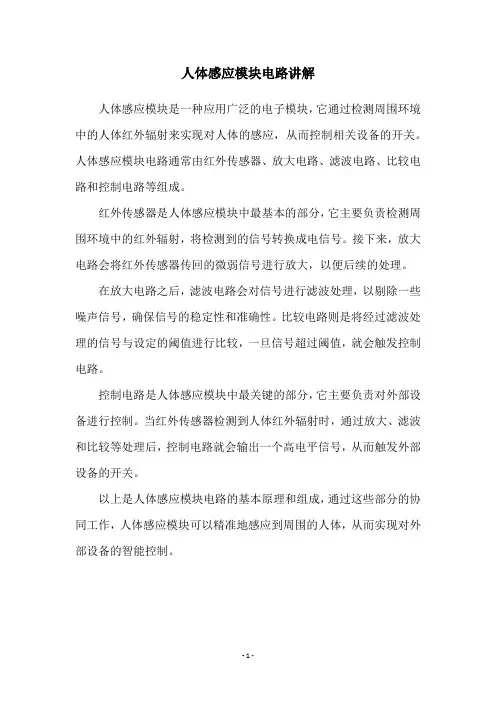

人体感应模块电路讲解
人体感应模块是一种应用广泛的电子模块，它通过检测周围环境中的人体红外辐射来实现对人体的感应，从而控制相关设备的开关。

人体感应模块电路通常由红外传感器、放大电路、滤波电路、比较电路和控制电路等组成。

红外传感器是人体感应模块中最基本的部分，它主要负责检测周围环境中的红外辐射，将检测到的信号转换成电信号。

接下来，放大电路会将红外传感器传回的微弱信号进行放大，以便后续的处理。

在放大电路之后，滤波电路会对信号进行滤波处理，以剔除一些噪声信号，确保信号的稳定性和准确性。

比较电路则是将经过滤波处理的信号与设定的阈值进行比较，一旦信号超过阈值，就会触发控制电路。

控制电路是人体感应模块中最关键的部分，它主要负责对外部设备进行控制。

当红外传感器检测到人体红外辐射时，通过放大、滤波和比较等处理后，控制电路就会输出一个高电平信号，从而触发外部设备的开关。

以上是人体感应模块电路的基本原理和组成，通过这些部分的协同工作，人体感应模块可以精准地感应到周围的人体，从而实现对外部设备的智能控制。

- 1 -。

H C-S R501人体红外感应模块说明书深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

电气参数产品型号HR-SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

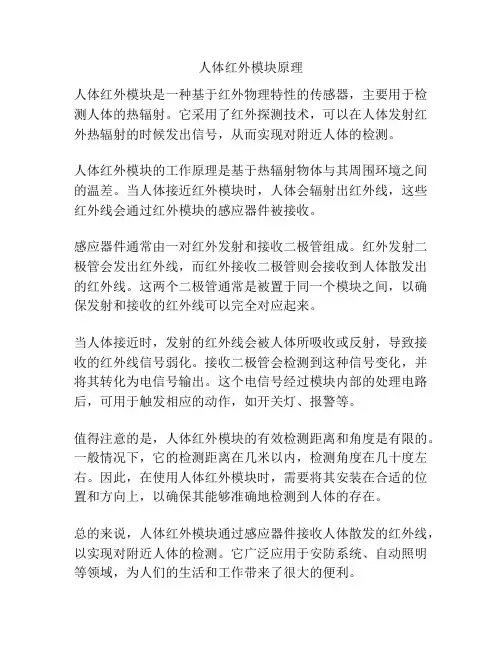

人体红外模块原理
人体红外模块是一种基于红外物理特性的传感器，主要用于检测人体的热辐射。

它采用了红外探测技术，可以在人体发射红外热辐射的时候发出信号，从而实现对附近人体的检测。

人体红外模块的工作原理是基于热辐射物体与其周围环境之间的温差。

当人体接近红外模块时，人体会辐射出红外线，这些红外线会通过红外模块的感应器件被接收。

感应器件通常由一对红外发射和接收二极管组成。

红外发射二极管会发出红外线，而红外接收二极管则会接收到人体散发出的红外线。

这两个二极管通常是被置于同一个模块之间，以确保发射和接收的红外线可以完全对应起来。

当人体接近时，发射的红外线会被人体所吸收或反射，导致接收的红外线信号弱化。

接收二极管会检测到这种信号变化，并将其转化为电信号输出。

这个电信号经过模块内部的处理电路后，可用于触发相应的动作，如开关灯、报警等。

值得注意的是，人体红外模块的有效检测距离和角度是有限的。

一般情况下，它的检测距离在几米以内，检测角度在几十度左右。

因此，在使用人体红外模块时，需要将其安装在合适的位置和方向上，以确保其能够准确地检测到人体的存在。

总的来说，人体红外模块通过感应器件接收人体散发的红外线，以实现对附近人体的检测。

它广泛应用于安防系统、自动照明等领域，为人们的生活和工作带来了很大的便利。

深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

电气参数产品型号HR-SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间5-200S(可调)可制作范围零点几秒-几十分钟功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

8、输出高电平信号：可方便与各类电路实现对接。

深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

电气参数产品型号HR-SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

人体热释红外感应模块作用人体热释红外感应模块是一种基于红外辐射原理的传感器，可以感知人体的热能辐射，并将其转化为电信号进行处理和判断。

这种感应模块在日常生活中有着广泛的应用，尤其在安防领域起到了重要的作用。

人体热释红外感应模块在安防领域起到了重要的作用。

由于其可以感知人体的热能辐射，因此可以用于监控和报警系统中。

当有人靠近时，感应模块会发出信号，触发相应的安防设备，如摄像头、报警器等，从而实现对安全隐患的及时监测和预警。

这种感应模块的高灵敏度和快速响应时间，使其成为了安防系统中不可或缺的一部分。

人体热释红外感应模块还可以应用于智能家居领域。

在现代家居中，智能化的需求越来越高。

人体热释红外感应模块可以通过感知人体的热能辐射，实现对家居设备的智能控制。

例如，当有人进入房间时，感应模块可以自动打开灯光或调节空调温度，提高家居的舒适性和能源利用效率。

同时，当人离开房间时，感应模块也可以自动关闭相应的设备，实现智能化的节能管理。

人体热释红外感应模块还可以应用于医疗领域。

在一些医疗设备中，如体温计、热成像仪等，都可以使用这种感应模块来感知人体的热能辐射，从而实现对人体健康状况的监测和诊断。

通过测量人体的体温分布和热能辐射情况，可以及时发现并判断出人体是否存在异常情况，为医生提供准确的诊断依据。

除了以上应用领域之外，人体热释红外感应模块还可以应用于交通领域。

例如，在一些智能交通系统中，可以通过这种感应模块感知人体的热能辐射，从而实现对行人和车辆的智能识别和管理。

这种感应模块可以用于行人过街信号灯、智能停车场等场景中，通过感知人体的热能辐射，自动控制信号灯和停车场设备的运行，提高交通管理的智能化水平，减少交通事故的发生。

人体热释红外感应模块作为一种基于红外辐射原理的传感器，具备感知人体热能辐射的能力。

它在安防、智能家居、医疗和交通等领域都有着广泛的应用，起到了重要的作用。

随着科技的不断发展，人体热释红外感应模块的性能和应用领域还将不断拓展，为人们的生活和工作带来更多的便利和安全。

人体红外感应模块原理人体红外感应模块是一种能够检测人体红外辐射的传感器，广泛应用于安防系统、智能家居、自动照明等领域。

其工作原理是基于人体自身发出的红外辐射，通过感应模块的接收器接收并转化为电信号，从而实现对人体的检测和识别。

我们来了解一下红外辐射。

红外辐射是一种电磁波，波长较长，无法被人眼直接观察到。

而人体作为一个具有一定温度的物体，会发出红外辐射。

这是因为物体的温度决定了其分子和原子的运动情况，而温度越高，分子和原子的运动越剧烈，辐射出的红外辐射也就越强烈。

基于这一原理，人体红外感应模块通过一个红外接收器来接收人体发出的红外辐射。

这个红外接收器通常由一个红外传感器和一个信号放大器组成。

红外传感器能够将接收到的红外辐射转化为电信号，而信号放大器则能够将这个微弱的电信号放大，以便后续处理。

当有人体靠近感应模块时，人体发出的红外辐射会被感应器接收到，并转化为电信号。

这个电信号会被送入信号放大器进行放大，然后再经过一系列的处理，如滤波、增益调节等。

最终，经过处理后的信号会被传输到微处理器或控制器，进行进一步的分析和处理。

在人体红外感应模块中，通常还会加入一个镜片和一个聚焦器，用于聚集红外辐射，提高感应的灵敏度和准确性。

镜片能够将散射的红外辐射聚焦到红外传感器上，从而增强感应效果。

而聚焦器则能够调整感应的范围和灵敏度，以适应不同的应用场景。

人体红外感应模块的工作原理基于人体自身的红外辐射特性，具有很高的可靠性和准确性。

它能够快速、准确地检测到人体的存在，并在检测到人体时触发相应的控制信号。

例如，在安防系统中，当有人闯入被保护区域时，人体红外感应模块会自动触发警报或摄像头的录像功能，以提醒用户或记录异常情况。

人体红外感应模块还可以与其他传感器进行联动，实现更加智能化的功能。

例如，当人体靠近感应模块时，可以通过与照明控制器的联动，实现自动开灯的功能；当人体离开感应范围时，又可以自动关闭灯光，从而达到节能的目的。

人体感应模块原理人体感应模块是一种能够感知人体动态的设备，主要用于智能家居、安防领域。

其工作原理主要基于红外传感技术和微波雷达技术。

红外传感技术是一种应用广泛的非接触式测量技术，它通过感知红外辐射来检测物体的存在。

人体感应模块通常采用主被动双元件红外传感结构，主要由红外发射器和红外接收器组成。

当一个物体（如人体）经过感应区域时，红外发射器会发射红外辐射，而接收器会接收到这些辐射。

人体感应模块通过分析接收到的反射信号，判断物体是否为人体，并进一步获得物体的动态信息，如运动速度和运动方向。

在这个过程中，人体感应模块会将接收到的红外信号转化为数字信号，并通过内部的信号处理电路进行处理。

该处理电路通常包括滤波、放大和数字化等过程，以提取出有效的人体动态信号。

接着，通过与预设的人体特征进行比对，判断是否检测到人体并触发相应的操作。

微波雷达技术是通过发送微波信号，并接收其反射信号来检测物体的存在。

与红外传感技术相比，微波雷达技术具有更长的有效检测距离和更强的适应能力，并且不受光线、温度等环境影响。

人体感应模块中采用的微波雷达技术通常为连续波雷达，其工作原理是通过发射连续的微波信号，并检测其与人体的相互作用。

当一个物体（如人体）接近感应区域时，微波信号会与物体发生相互作用，一部分信号会被物体吸收，一部分信号会被反射回来。

人体感应模块通过接收到的反射信号，分析信号的频率变化和幅度变化，以达到检测人体动态的目的。

人体感应模块在实际应用中，通常会根据实际需求进行一些优化和改进。

比如，可以设置感应范围、感应灵敏度以及感应时长等参数，以适应不同场景下的需求。

总之，人体感应模块通过红外传感技术和微波雷达技术，能够实现对人体动态的感应和检测。

通过分析和处理感应到的信号，可以判断是否检测到人体，并进一步实现相应的操作。

人体感应模块在智能家居、安防等领域具有广泛的应用前景。

一、实验目的本次实验旨在了解和掌握人体感应模块的工作原理，通过实际操作和测试，探究人体感应模块在不同环境下的应用效果，并评估其性能和适用范围。

二、实验器材1. 红外人体感应模块（HC-SR501）2. Arduino开发板3. 连接线4. 电阻5. LED灯6. 电源7. 实验平台（如桌子、椅子等）三、实验原理人体感应模块（如HC-SR501）利用人体发出的红外线进行感应。

当人体进入感应模块的检测范围时，模块会检测到红外线的变化，并将这一变化转化为电信号输出。

Arduino开发板通过读取这个信号，可以控制外部设备（如LED灯）的开关，实现自动控制。

四、实验步骤1. 电路连接（1）将红外人体感应模块的红色线连接到Arduino的5V电源；（2）将黑色线连接到Arduino的GND；（3）将黄色线连接到Arduino的数字引脚7；（4）将LED灯的正极连接到Arduino的数字引脚8，负极连接到GND。

2. 编写程序（1）在Arduino IDE中编写以下程序：```cppconst int trigPin = 7; // 设置感应模块的信号输出引脚const int echoPin = 8; // 设置LED灯的控制引脚void setup() {pinMode(trigPin, INPUT);pinMode(echoPin, OUTPUT);Serial.begin(9600);}void loop() {int duration = pulseIn(trigPin, HIGH);int distance = duration 0.034 / 2;if (distance < 100) { // 当距离小于100cm时，打开LED灯 digitalWrite(echoPin, HIGH);} else {digitalWrite(echoPin, LOW);}Serial.print("Distance: ");Serial.print(distance);Serial.println(" cm");delay(100);}```（2）上传程序到Arduino开发板。

人体红外感应模块原理人体红外感应模块是一种利用红外线技术来实现人体检测和触发的电子器件。

它常用于安防监控系统、智能家居等领域，能够实现对人体的非接触式感测，从而实现自动控制的功能。

人体红外感应模块的原理主要基于人体红外辐射（人体发出的红外线）的探测和测量。

人体红外辐射是一种电磁波，它的波长在8到14微米之间，属于远红外波段。

这种红外辐射主要是由人体内部的热量产生，通过体表的传导和辐射发出。

人体的各个部位，特别是眼睛、脸颊和嘴巴等部位辐射出的红外线信号比较明显。

人体红外感应模块通常由探测器、滤光装置、信号处理和输出部分组成。

其中，探测器是实现感应功能的核心部分，用于检测人体红外辐射并将其转化为电信号。

滤光装置则用于屏蔽掉非人体红外辐射，只保留人体红外信号。

信号处理和输出部分则负责将探测到的人体红外信号进行处理和转化，最终输出触发信号。

在人体红外感应模块中，主要采用的探测技术有热释电探测器和红外光电二极管探测器。

热释电探测器是利用物质在热场变化时，导致空间电荷分布的不均匀性，从而产生电场差，进而形成电压信号的原理。

红外光电二极管探测器则是利用某些特殊半导体材料在受到红外辐射时产生电流的原理。

当有人体进入感应区域时，人体红外辐射会被感应模块的探测器探测到，并转化为电信号。

接着，滤光装置会屏蔽掉非人体红外辐射，只保留人体红外信号。

然后，信号处理和输出部分会对探测到的人体红外信号进行放大、滤波、整形等处理，最终输出一个触发信号。

这个触发信号可以用于控制其他设备的开关，比如灯光、报警器、电子锁等。

人体红外感应模块的优点是使用方便、无需接触，并且能够实现对人体的快速和准确感测。

它可以在没有外部光源的情况下工作，适用于各种环境。

此外，该模块还具有低功耗、反应灵敏、抗干扰能力强等特点。

总之，人体红外感应模块是一种利用人体红外辐射进行感测和触发的电子器件。

通过探测人体红外辐射并进行信号处理，该模块能够实现对人体的非接触式检测，并输出相应的触发信号，从而实现自动控制的功能。

人体红外感应测距——判断电脑休眠待机一．项目概况1.客户：联想2.应用途径：装在电脑或一体机显示器模块上，用于判断是否有用户在电脑前，来控制电脑进行休眠或者待机的操作。

3.基本原理：人体红外感应模块不断判断是否有人靠近电脑。

有人靠近电脑后，红外测距模块判断电脑前的人是否在向电脑靠近。

如果进入一定的范围(比如人与电脑的距离在80cm内)，则通知电脑自动从休眠状态唤醒。

如果人离开电脑到一定的距离，且出了人体感应范围（可设置为1—2米），且超过一定的时间。

则判断用户离开电脑，通知电脑进行休眠操作。

二．工作环境1.工作环境：室温2.工作电压：5V三．产品及功能实现概述1.产品框架由图中我们可以看出此模块所用到的主要器件为：1.红外发射头2.红外接收头3.热释电人体红外感应头4.菲涅尔透镜5.运算放大器6.MCU7.电阻电容若干2.模块功能概述（1）人体感应模块感应范围：可以通过菲涅尔透镜配合人体红外感应探头调节。

5—6米的距离内都可以实现;感应角度可以为60°—80°的锥形区域。

运算放大器：将人体红外感应模块感应到的电信号进行放大（2）红外测距模块红外发射头：发射经MCU编码的红外线红外接收头：接收经MCU编码的红外线抗干扰性：由于红外发射和接收的光信号都是通过特定编码的光信号，所以不会受其它红外射线的干扰。

红外发射的距离和范围：通过调节供给红外发射管的电流来调节红外发射管的发射距离。

1—2米的距离内都可以实现；感应角度可以为60°—80°的锥形区域。

（3）MCU1.产生用于红外发射头发射的的特殊编码驱动电信号。

2.接收由红外接收头收到的经编码的电信号。

3.结合红外人体感应模块返回的信号与红外接收头返回的信号来判断电脑面前是否有用户。

4.发送特定的休眠、待机信号给EC。

（4）POWERPOWER可以从主板上提取一个5V的电压（5）与EC通讯的线路这部分可通过座子、线材与主板连接，并最终加到EC芯片上。

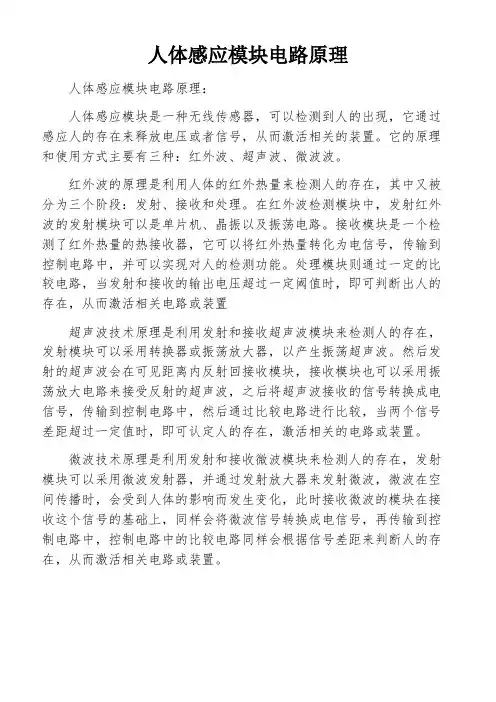

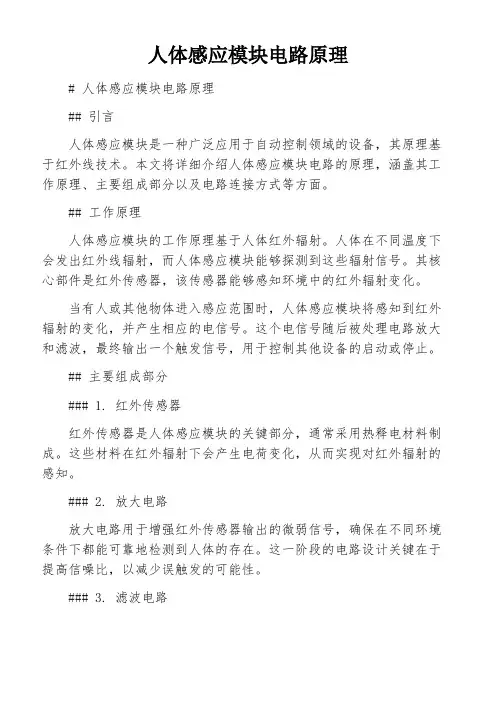

人体感应模块电路原理人体感应模块电路原理是指通过电路设计和信号处理，实现对人体热量辐射的感应和响应。

该模块主要由红外传感器、信号放大器、信号处理电路和输出控制电路组成。

首先，红外传感器是人体感应的核心部件，它能够感应到人体发出的热量辐射。

红外传感器一般采用双元素热释电探测器，其基本结构为双元素热电偶、滤波器、光学系统等。

当有人体靠近传感器时，体温产生的热量会通过传感器的光学系统输入到热电偶上，通过光电效应使得热电偶正负极产生电压差，这个差值就代表了人体的热能。

其次，信号放大器用于放大红外传感器输出的微弱电压信号，以便后续的信号处理。

由于红外传感器的输出信号微弱，需要经过放大才能满足后续电路对信号的要求。

信号放大器一般采用差分放大电路或运算放大器进行信号放大，并通过对放大倍数和增益进行调节，使得输出信号达到最佳效果。

然后，信号处理电路对放大后的信号进行处理，以便将感应到的人体热量辐射与其他信号进行区分，并且提供可靠的输出信号。

信号处理电路一般采用滤波、增益调节、幅度检测等技术，通过滤除杂散噪声、调整信号幅度，使得输出信号更加稳定和可靠。

同时，通过设置阈值，可以对信号进行判断，只有当感应到的人体热量超过设定阈值时，才会触发输出信号。

最后，输出控制电路根据信号处理电路的输出信号，对需要控制的设备进行控制。

输出控制电路一般包括继电器、触发器、可控硅等，可以通过控制继电器的开关状态、改变触发器的状态或是改变可控硅电流的通断来实现对设备的开关控制。

综上所述，人体感应模块电路原理是通过红外传感器感应人体热量辐射，经过信号放大、信号处理和输出控制等电路的处理，使得最终输出的信号能够准确地判断人体的存在，并且实现对其他设备的准确控制。

这种电路原理被广泛应用于自动灯光、安防、人体数量统计等领域，为我们的生活带来了很大的方便和安全性。

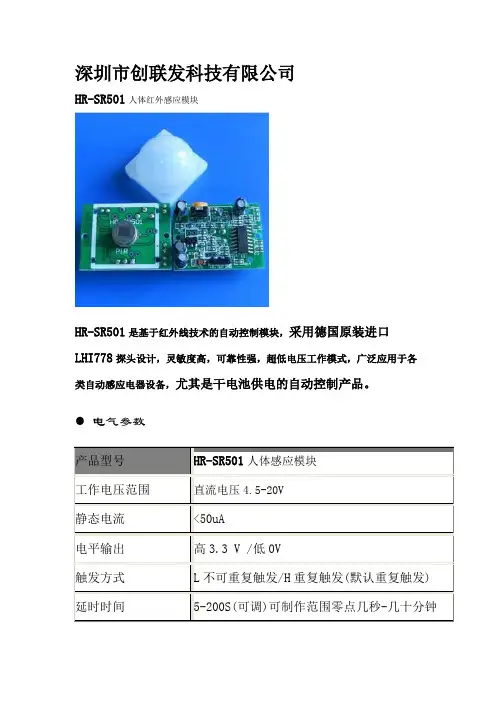

深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501采用德国原装进口是基于红外线技术的自动控制模块，LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各尤其是干电池供电的自动控制产品。

类自动感应电器设备，?电气参数功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变．成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

8、输出高电平信号：可方便与各类电路实现对接。

使用说明:1.感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3次，一分钟后进入待机状态。

2.应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。
