一、建筑平面图的绘制方法和步骤如图1-6-10所示，建筑平面图的绘制方法和步骤如下：（1）绘制墙身定位轴线及柱网。
如图1-6-10的图（a）。
（2）绘制墙身轮廓线、柱子、门窗洞口等各种建筑构配件。
如图1-6-10的图（b）。
注意：轴圈半径：1000MM；墙体用多线绘制，线宽90（3）绘制楼梯、台阶、散水等细部。
如图1-6-10的图（c）。
（4）检查全图无误后，擦去多余线条，按建筑平面图的要求加深加粗，并进行门窗编号，画出剖面图剖切位置线等。
如图1-6-10的图（d）。
（5）尺寸标注。
一般应标注三道尺寸，第一道尺寸为总尺寸，第二道为轴线尺寸，第三道为细部尺寸。
注意：按标准，第一道尺寸线与最外台阶线10-15MM（扩大100倍），其他尺寸结距离700MM；指北针：半径1200，底部300线宽(6)图名、比例及其他文字内容。
汉字写长仿宋字：图名字高一般为7~10号字，图内说明字一般为5号字。
尺寸数字字高通常用3.5号。
字形要工整、清晰不潦草。
二、建筑立面图的绘图方法和步骤如图1-6-13所示，建筑立面图的绘图方法和步骤如下：（1）室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。
如图1-6-13（a）。
（2）画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。
如图1-6-13（b）。
（3）画门窗、雨水管、外墙分割线等建筑物细部。
如图1-6-13（c）。
（4）画尺寸界线、标高数字、索引符号和相关注释文字。
（5）尺寸标注。
（6）检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和比例，说明文字用5号字。
如图1-6-13（d）注意：标高符号为等腰三角形，顶点到对边300距离。
三、建筑剖面图的绘制方法和步骤建筑剖面图的绘制方法和步骤如下：（1）画地坪线、定位轴线、各层的楼面线、楼面。
如图1-6-15（a）。
（2）画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其他可见轮廓线。
平面布置图怎么画
平面布置图的绘制方法如下:
1. 准备图纸和绘制工具,包括尺子、直角尺、绘图笔等。
2. 根据设计需求,先确定布置物品的种类、数量、尺寸参数。
3. 按比例在图纸上打点标注墙壁、门窗等固定构造位置。
4. 拟定布置思路,合理规划物品摆放位置,注意功能分区和畅通流线。
5. 使用标准装饰图例标注窗帘、墙纸、地板等装修材料的位置。
6. 采用适当比例绘制家具家电的平面轮廓,并用线条标明打开状态。
7. 用不同颜色区分墙壁、地面、天花板等建筑元素,增加美观性。
8. 标注主要家具的尺寸参数,并用箭头表示活动方向。
9. 绘制视野线,标明主要的视觉焦点区域。
10. 完善图例说明,使平面布置图更清晰易读。
按照设计规范绘制平面图,不仅可以直观呈现空间布置效果,也便于施工人员制作。
建筑结构平面图和基础图怎么绘制？看完不仅懂操作，还懂了原理房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。
结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。
结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。
结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。
1 房屋结构的分类常见的房屋结构按承重构件的材料可分为：（1）混合结构――墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。
（2）钢筋混凝土结构――基础、柱、梁、楼板和屋面都是钢筋混凝土构件。
（3）砖木结构――墙用砖砌筑，梁、楼板和屋架都用木料制成。
（4）钢结构――承重构件全部为钢材。
（5）木结构――承重构件全部为木料。
在房屋建筑结构中，结构的作用是承受重力和传递荷载，一般情况下，外力作用在楼板上，由楼板将荷载传递给墙或梁，由梁传给柱或墙，再由柱或墙传递给基础，最后由基础传递给地基，如图7.1所示。
2 结构施工图的内容根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件(如图7.2)的材料、形状、大小以及内部构造等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。
（1）结构设计说明包括抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。
（2）结构平面图① 基础平面图，工业建筑还包括设备基础布置图。

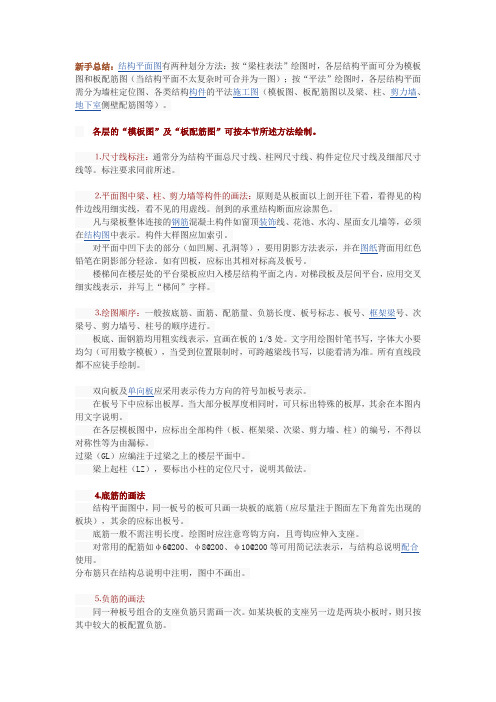

各层的“模板图”及“板配筋图”可按本节所述方法绘制。
⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。
如有凹板，应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。
⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。
板底、面钢筋均用粗实线表示，宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚。
当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。
在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面中。
梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。
⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。
底筋一般不需注明长度。
绘图时应注意弯钩方向，且弯钩应伸入支座。
对常用的配筋如φ6@200、φ8@200、φ10@200等可用简记法表示，与结构总说明配合使用。
分布筋只在结构总说明中注明，图中不画出。
⒌负筋的画法同一种板号组合的支座负筋只需画一次。
如某块板的支座另一边是两块小板时，则只按其中较大的板配置负筋。
