大家好，今天讲第三张图纸“基础结构平面布置图”我们主要是讲解第一单元，其它二个单元没有车库，上部结构跟一单元差不多，所以就不再讲解了，只讲一单元。
我们来看一下这个图纸分为几个部分1、附注说明2、基础平面图3、桩表、承台表、独立基础表4、桩、独基、挡墙大样图一、附注说明上面说的是基础的形式，单轴抗压强度、地基承载力特征值，还有施工方法，施工标准，基础砼标号、保护层厚度，桩基的检验试验方式，回填土回填方式压实方法及系数。
挡墙转角需高置暗柱（这个只有文字说明，没有在图上标示，不看说明就容易忽略掉）二、基础平面图本图是三个单元，从右往左分别是一单元、二单元、三单元，今天我们只讲一单元，因为第一它有车库、有独基、条基、挖孔桩，地梁，有挡土墙，有回填，有通风，有消防。
它们的上部结构都差不多，所以只讲一单元。
我们看一看，这部分间距比较稀的独立基础就是车库位置，右边基础比较密集的就是住宅部分的，这块的柱子比较密，所以不能当车库，是把这块作为设备用房的。
三、桩表、承台表、独立基础表桩表，这个就是我们这张图的人工挖孔桩的桩表，我们就要根据这个桩表，来查出每一根桩的具体参数、配筋的。
承台表，在后面的讲解中会讲到，里面每一行代表什么，做什么用的。
独立基础表，在后面的讲解中会讲到，里面每一行代表什么，做什么用的。
上面这三个表里面的这些参数及配筋我们一定不要搞错了。
在这里独立基础表最小面有一行小字，“附注：表中所注基础顶标高,若有原位标注以原位标注为准”也很重要，千万在施工时别搞错了，要不标高不是高就是低，低了还好说，高了就麻烦了，所以不管是什么地方标注的说明，都要仔细看清楚，防止出错。
四、桩、独基、挡墙大样图大样图我们在下一节里进行细讲。

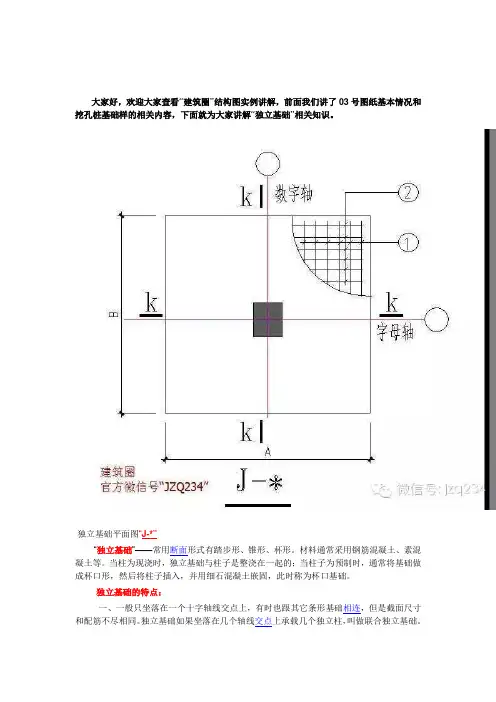

大家好，欢迎大家查看“建筑圈”结构图实例讲解，前面我们讲了03号图纸基本情况和挖孔桩基础样的相关内容，下面就为大家讲解“独立基础”相关知识。
独立基础平面图“J-*”“独立基础”——常用断面形式有踏步形、锥形、杯形。
材料通常采用钢筋混凝土、素混凝土等。
当柱为现浇时，独立基础与柱子是整浇在一起的；当柱子为预制时，通常将基础做成杯口形，然后将柱子插入，并用细石混凝土嵌固，此时称为杯口基础。
独立基础的特点：一、一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。
独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做联合独立基础。
二、基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
长宽比在3倍以内且底面积在20 m2以内的为独立基础。
本工程中的独立基础为原槽现浇砼基础，如上图，没有放阶。
直接按图示尺寸开挖至设计深度→浇垫层→扎钢筋网片→固定绑扎柱插筋→加固柱筋→浇筑砼至设计厚度。
本工程独立独立基础设计有长方形、正方形、及长方形与条基础组合的形式。
独立基础的平面图，上面的圈1、圈2就是代表本独立基础两个方向的底板钢筋。
我们配合独立基础表来的一下，以独立基础2“J-2”为例：基础顶标高为-0.450米，这是车库地面标高，不是以±0.00为基准的。
基础长宽都是1900，厚度为500，钢筋圈1为14间距100，圈2也是14间距100。
回到“J-*”大样，我们就知道了独立基础2“J-2”中圈1圈2钢筋的大小及间距了。
下面来看下三维图：从广联达软件计算的三维图中，我们可以看到独立基础2“J-2”的底板钢筋大样图，及钢筋的长度计算值。
计算公式是：净长-左侧保护层-右侧保护层。
这是柱插筋的三维图（公式看上图），因为软件计算钢筋只求准确，所以广联达软件中，柱纵筋没有显示11G图集要求的错开搭接规范。
错不错开搭接，对算量没有影响，只要我们记住就行了，不管什么钢筋在连接的时候都必须错开连接的。
