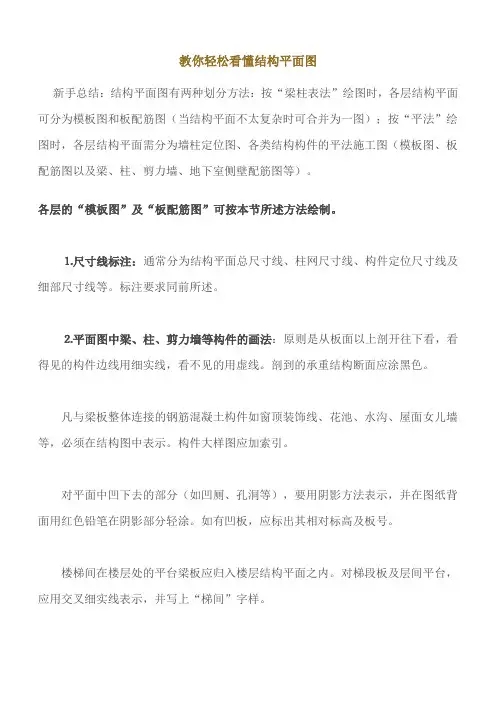

教你轻松看懂结构平面图新手总结：结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。
各层的“模板图”及“板配筋图”可按本节所述方法绘制。
⒈尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。
如有凹板，应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。
⒊绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。
板底、面钢筋均用粗实线表示，宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚。
当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。
在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面中。
梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。
⒋底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。

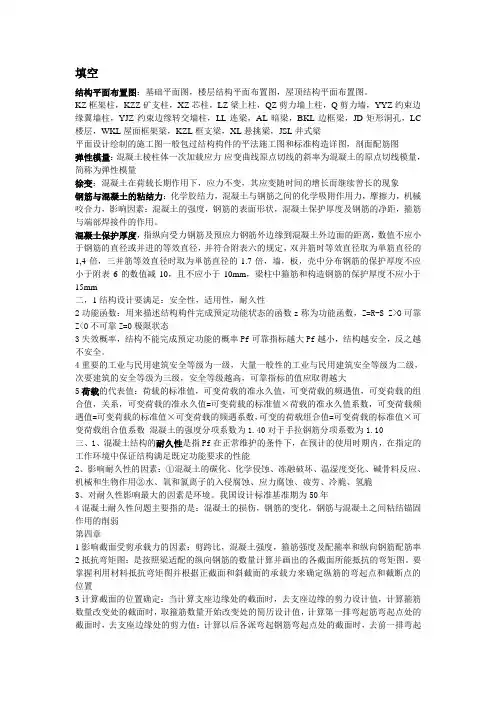

填空结构平面布置图：基础平面图，楼层结构平面布置图，屋顶结构平面布置图。
KZ框架柱，KZZ矿支柱，XZ芯柱，LZ梁上柱，QZ剪力墙上柱，Q剪力墙，YYZ约束边缘翼墙柱，YJZ约束边缘转交墙柱，LL连梁，AL暗梁，BKL边框梁，JD矩形洞孔，LC 楼层，WKL屋面框架梁，KZL框支梁，XL悬挑梁，JSL井式梁平面设计绘制的施工图一般包过结构构件的平法施工图和标准构造详图，剖面配筋图弹性模量：混凝土棱柱体一次加载应力-应变曲线原点切线的斜率为混凝土的原点切线模量，简称为弹性模量徐变：混凝土在荷载长期作用下，应力不变，其应变随时间的增长而继续曾长的现象钢筋与混凝土的粘结力：化学胶结力，混凝土与钢筋之间的化学吸附作用力，摩擦力，机械咬合力，影响因素：混凝土的强度，钢筋的表面形状，混凝土保护厚度及钢筋的净距，箍筋与端部焊接件的作用。
混凝土保护厚度，指纵向受力钢筋及预应力钢筋外边缘到混凝土外边面的距离，数值不应小于钢筋的直径或并进的等效直径，并符合附表六的规定，双并筋时等效直径取为単筋直径的1,4倍，三并筋等效直径时取为単筋直径的1.7倍，墙，板，壳中分布钢筋的保护厚度不应小于附表6的数值减10，且不应小于10mm，梁柱中箍筋和构造钢筋的保护厚度不应小于15mm二，1结构设计要满足：安全性，适用性，耐久性2功能函数：用来描述结构构件完成预定功能状态的函数z称为功能函数，Z=R-S Z>O可靠Z<O不可靠Z=0极限状态3失效概率，结构不能完成预定功能的概率Pf可靠指标越大Pf越小，结构越安全，反之越不安全。
4重要的工业与民用建筑安全等级为一级，大量一般性的工业与民用建筑安全等级为二级，次要建筑的安全等级为三级，安全等级越高，可靠指标的值应取得越大5荷载的代表值：荷载的标准值，可变荷载的准永久值，可变荷载的频遇值，可变荷载的组合值，关系，可变荷载的准永久值=可变荷载的标准值×荷载的准永久值系数，可变荷载频遇值=可变荷载的标准值×可变荷载的频遇系数，可变的荷载组合值=可变荷载的标准值×可变荷载组合值系数混凝土的强度分项系数为1.40对于手拉钢筋分项系数为1.10三、1、混凝土结构的耐久性是指Pf在正常维护的条件下，在预计的使用时期内，在指定的工作环境中保证结构满足既定功能要求的性能2、影响耐久性的因素：①混凝土的碳化、化学侵蚀、冻融破坏、温湿度变化、碱骨料反应、机械和生物作用②水、氧和氯离子的入侵腐蚀、应力腐蚀、疲劳、冷脆、氢脆3、对耐久性影响最大的因素是环境。

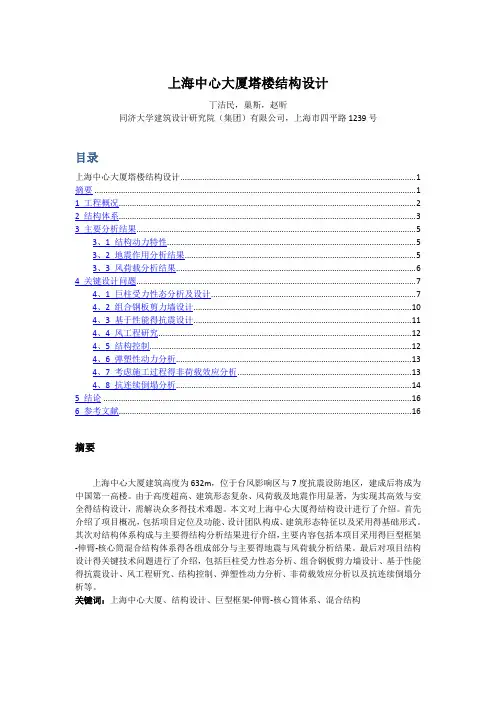

上海中心大厦塔楼结构设计丁洁民，巢斯，赵昕同济大学建筑设计研究院（集团）有限公司，上海市四平路1239号目录上海中心大厦塔楼结构设计 (1)摘要 (1)1 工程概况 (2)2 结构体系 (3)3 主要分析结果 (5)3、1 结构动力特性 (5)3、2 地震作用分析结果 (5)3、3 风荷载分析结果 (6)4 关键设计问题 (7)4、1 巨柱受力性态分析及设计 (7)4、2 组合钢板剪力墙设计 (10)4、3 基于性能得抗震设计 (11)4、4 风工程研究 (12)4、5 结构控制 (12)4、6 弹塑性动力分析 (13)4、7 考虑施工过程得非荷载效应分析 (13)4、8 抗连续倒塌分析 (14)5 结论 (16)6 参考文献 (16)摘要上海中心大厦建筑高度为632m，位于台风影响区与7度抗震设防地区，建成后将成为中国第一高楼。
由于高度超高、建筑形态复杂、风荷载及地震作用显著，为实现其高效与安全得结构设计，需解决众多得技术难题。
本文对上海中心大厦得结构设计进行了介绍。
首先介绍了项目概况，包括项目定位及功能、设计团队构成、建筑形态特征以及采用得基础形式。
其次对结构体系构成与主要得结构分析结果进行介绍，主要内容包括本项目采用得巨型框架-伸臂-核心筒混合结构体系得各组成部分与主要得地震与风荷载分析结果。
最后对项目结构设计得关键技术问题进行了介绍，包括巨柱受力性态分析、组合钢板剪力墙设计、基于性能得抗震设计、风工程研究、结构控制、弹塑性动力分析、非荷载效应分析以及抗连续倒塌分析等。
关键词：上海中心大厦、结构设计、巨型框架-伸臂-核心筒体系、混合结构1 工程概况上海中心大厦位于上海陆家嘴金融中心区Z3-1地块，基地邻近有上海金茂大厦、上海环球金融中心等多幢超高层建筑。
上海中心大厦建成后将成为满足公众审美层面与专业审美层面得标志性、地标性建筑，成为商务活动中心，商务交流休憩中心与市民休闲娱乐中心。
该项目用地面积30370平米，地上建筑面积38万平米，地下建筑面积16万平米，建筑总高度为632m，结构高度为574m。
建筑制图习题及答案 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的（）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（）。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（）。
A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（）。
（A）（B）（C）6.选择形体正确的W面投影（）。
三、过点M作一条与平面ABC平行的水平线。
（6分）四、补全组合体H面、V面上所缺的线（8分）五、补绘组合体的H面投影（17分）六、补全两形体的相贯线（10分）七、补绘被截圆锥的另外两面投影。
（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。
试卷答案一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线平行；两直线相交；两直线相交；两直线交叉；两直线交叉二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（A ）。
A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（B ）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（C）。
14.2.3楼层结构布置平面图
楼层（屋面）结构布置图是假想沿楼面（或屋面）将建筑物水平剖切后所得的楼面（或屋面）的水平投影。
它反映出每层楼面（或屋面）上板、梁及楼面（或屋面）下层的门窗过梁布置以及现浇楼面（或屋面）板的构造及配筋情况。
为二层梁的布置及配筋图,为板的结构布置平面图。
图中中粗线为未被楼面构件挡住的墙（柱），中粗虚线为被楼面构件挡住的墙，粗实线为梁，细实线为下层的门窗洞及雨篷。
一般情况下，梁和板的布置可画在同一张图纸上，但在实际施工中，是将梁全部搁置和浇铸完后，再搁板。
因此，实际工程中，可将梁和板的结构布置平面图分开绘制，以免标注太
多太乱而不清晰。
如为二层梁的布置及配筋图，为板的结构布置平面图。
从中可看出：沿外墙上布置有窗过梁G L 4152、G L 4101、
G L 4122、G L 4151、G L 4184、G L 4181等，另外②轴线以左，
⑧轴线以右，在轴线到轴线范围内的阳台位置,布置有现浇
梁X L1和X L2；沿内墙上布置有G L4082、G L4081等过梁，另外还布置有L27、L L1、L L2、L L4、T L24等梁。
梁的断面尺寸也可从图中看出。
如图中符号的具体含义为：
一一梁编号为L L1。
一一梁的断面尺寸，梁宽200，梁高350。
一一梁内箍筋直径为，间距为100。
一一梁内上部两根直径为m m的架立筋，下部三根直径为18m m主筋。
从可看出：预制板平面布置的图示方法是在预制板布置的某一范围内用细实线由左下至右上画一对角线（该对角线是结构单元铺板的外轮廓线的对角线），在对角线的一侧（或两侧）注写铺板的数量、代号和编号；也可用细实线分块画出全部或部分预制板的轮廓线，以示铺板方向。
本图是以后一种方式表达的。
铺板完全相同的结构单元可用一代号标明，如、
…，不必一一标注，以减少绘图工作量。
钢筋混凝土梁、板、过梁等多采用标准图，构件编号各地
有所不同。
和中各构件编号的含义如下：
矩形截面过梁的编号（选自D B J T-13一一地区标准建筑图
第十三分册，即《钢筋混凝土过梁图集》）。
如G L4181表示该过梁宽度（墙厚）为240，过梁净跨度为1800，1级荷载。
预应力空心板的编号（选自西南G222《预应力钢筋混凝土
空心板图集》）。
如2YK B4590－5表示两块预应空心板，此板的板跨4500（实际板长4480），板宽900（实际板宽890），5级荷载。
在“川92G402”中2Y－K B276－5表示两块板跨为2700，板
宽为600，荷载级别为5级的预应力空心板。
符号的含义为。
如在中，、轴线和①、③围合的房间中，开间进深尺
寸都为2700，于是便布置了三块长度为2700预应力空心板，其中两块宽度为900，一块宽度为600，板的荷载设计等级都为5级。
又如在轴线与③、④、⑤、⑥、⑦轴线相交处因有构造
柱，没法搁预制板，故在此现浇一板带，用“X B D”表示。
③、④与、轴线围成的房间以及⑥、⑦轴线与、轴线围成和
房间平面尺寸完全一样，此处的房间又为卫生间，为了方便穿上下水管线需在板上开洞，故在这两个房间采用的现浇板，编
号为“X B2”。
在现浇板中，弯钩朝上和朝左的钢筋为板的下部钢筋，如为X B2的详图，图中的①号筋和②号筋；弯钩朝下和朝右的钢筋为布置在板上部的钢筋，如图中的③号钢筋的④号钢筋。
在图中①、③轴线和、轴线围合的房间以及⑦、⑨轴线与、轴
线围合的房间也为现浇板，表示为“X B1”，另有构件详图表示楼梯间部位布置是“T B105.15”梯板，也另有楼梯构件详图详细表达,故此处不再赘述。
