如何看懂房屋结构施工图纸结构施工图的组成部分包括:图纸目录设计总说明基础平面布置图基础大样图结构平面布置图梁配筋平面图楼梯详图各大样图。
一、看图的准备工作学习房屋结构工程的基础知识A混凝土:结构工程中大量使用的材料其设计强度等级一般为C20~C80,不同的配合比及养护条件可以配制出不同强度的混凝土。
混凝土强度等级的数字CXX,XX越大强度越高。
B钢筋:同样是很重要的材料。
一般在房屋建筑工程中,梁、柱等采用2,3级的热轧钢筋作为纵向钢筋(沿柱或梁长度方向为纵向)。
也就是螺纹钢。
箍筋一般采用热轧1级钢筋。
板采用1级(光面钢筋)或冷轧带肋钢筋。
钢筋的符号我这里打不出来,大家只有自己问了。
C砖:还是主要材料,其他强度等级用MU5MU10等表示,数字越大强度越大。
砖分多种,一般采用烧结页岩多孔或实心、空心转。
D砂浆:砌筑砖,表面处理的重要材料,分混合砂浆和水泥砂浆等。
强度用M5M7.5等表示,数字越大强度越高E锚固长度:指钢筋锚入(不是穿过)混凝土的长度,一般来说图纸以35d40d等形式表示,其实就是35x钢筋直径40x钢筋直径F保护层厚度:钢筋外边到混凝土构件外边的距离,用以保护钢筋不受空气腐蚀等。
保护层厚度不能过大,也不能过小,应该按结构总说明中的说明执行。
二、结构总说明非常重要的信息,图中详细说明工程基本信息,基础类型,做法,和注意事项。
一定要仔细看。
三、基础平面布置图纸采用正投影的方法,画出了基础和柱子或墙的定位图,可作为方线的依据。
四、基础大样图详细说明了基础的材料以及平面和截面尺寸,基础埋深,基础下地基土的要求,和地基的处理方法以及注意事项。
画出了柱或墙与基础连接处的做法。
五、结构平面布置图主要功能有2个,一是给模板定位(XYZ3个方向)二是确定板的厚度和配筋。
六、梁配筋平面图主要说明梁的配筋和截面尺寸,配筋表示方法一般采用平法,平法的说明需要查图集。
七、楼梯大样画出楼梯板厚度和配筋,剖面可以不画,参图集。
教你轻松看懂结构平面图新手总结:结构平面图有两种划分方法:按“梁柱表法”绘图时,各层结构平面可分为模板图和板配筋图(当结构平面不太复杂时可合并为一图);按“平法”绘图时,各层结构平面需分为墙柱定位图、各类结构构件的平法施工图(模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等)。
各层的“模板图”及“板配筋图”可按本节所述方法绘制。
⒈尺寸线标注:通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法:原则是从板面以上剖开往下看,看得见的构件边线用细实线,看不见的用虚线。
剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等,必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分(如凹厕、孔洞等),要用阴影方法表示,并在图纸背面用红色铅笔在阴影部分轻涂。
如有凹板,应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台,应用交叉细实线表示,并写上“梯间”字样。
⒊绘图顺序:一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。
板底、面钢筋均用粗实线表示,宜画在板的1/3处。
文字用绘图针笔书写,字体大小要均匀(可用数字模板),当受到位置限制时,可跨越梁线书写,以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚。
当大部分板厚度相同时,可只标出特殊的板厚,其余在本图内用文字说明。
在各层模板图中,应标出全部构件(板、框架梁、次梁、剪力墙、柱)的编号,不得以对称性等为由漏标。
过梁(GL)应编注于过梁之上的楼层平面中。
梁上起柱(LZ),要标出小柱的定位尺寸,说明其做法。
⒋底筋的画法结构平面图中,同一板号的板可只画一块板的底筋(应尽量注于图面左下角首先出现的板块),其余的应标出板号。
教你轻松看懂结构平面图新手总结:结构平面图有两种划分方法:按“梁柱表法”绘图时,各层结构平面可分为模板图和板配筋图(当结构平面不太复杂时可合并为一图);按“平法”绘图时,各层结构平面需分为墙柱定位图、各类结构构件的平法施工图(模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等).各层的“模板图”及“板配筋图"可按本节所述方法绘制。
⒈尺寸线标注:通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法:原则是从板面以上剖开往下看,看得见的构件边线用细实线,看不见的用虚线.剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等,必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分(如凹厕、孔洞等),要用阴影方法表示,并在图纸背面用红色铅笔在阴影部分轻涂.如有凹板,应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台,应用交叉细实线表示,并写上“梯间”字样。
⒊绘图顺序:一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行.板底、面钢筋均用粗实线表示,宜画在板的1/3处。
文字用绘图针笔书写,字体大小要均匀(可用数字模板),当受到位置限制时,可跨越梁线书写,以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚.当大部分板厚度相同时,可只标出特殊的板厚,其余在本图内用文字说明。
在各层模板图中,应标出全部构件(板、框架梁、次梁、剪力墙、柱)的编号,不得以对称性等为由漏标。
过梁(GL)应编注于过梁之上的楼层平面中.梁上起柱(LZ),要标出小柱的定位尺寸,说明其做法。
⒋底筋的画法结构平面图中,同一板号的板可只画一块板的底筋(应尽量注于图面左下角首先出现的板块),其余的应标出板号。

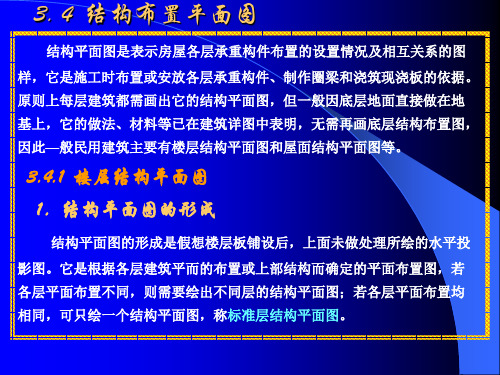

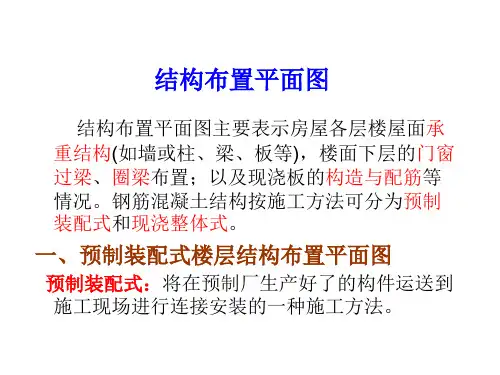

14.2.3楼层结构布置平面图楼层(屋面)结构布置图是假想沿楼面(或屋面)将建筑物水平剖切后所得的楼面(或屋面)的水平投影。
它反映出每层楼面(或屋面)上板、梁及楼面(或屋面)下层的门窗过梁布置以及现浇楼面(或屋面)板的构造及配筋情况。
为二层梁的布置及配筋图,为板的结构布置平面图。
图中中粗线为未被楼面构件挡住的墙(柱),中粗虚线为被楼面构件挡住的墙,粗实线为梁,细实线为下层的门窗洞及雨篷。
一般情况下,梁和板的布置可画在同一张图纸上,但在实际施工中,是将梁全部搁置和浇铸完后,再搁板。
因此,实际工程中,可将梁和板的结构布置平面图分开绘制,以免标注太多太乱而不清晰。
如为二层梁的布置及配筋图,为板的结构布置平面图。
从中可看出:沿外墙上布置有窗过梁G L4152、G L4101、G L4122、G L 4151、G L4184、G L4181等,另外②轴线以左,⑧轴线以右,在轴线到轴线范围内的阳台位置,布置有现浇梁X L1和X L2;沿内墙上布置有G L 4082、G L 4081等过梁,另外还布置有L27、L L1、L L2、L L4、T L24等梁。
梁的断面尺寸也可从图中看出。
如图中符号的具体含义为:一一梁编号为L L1。
一一梁的断面尺寸,梁宽200,梁高350。
一一梁内箍筋直径为,间距为100。
一一梁内上部两根直径为m m的架立筋,下部三根直径为18m m主筋。
从可看出:预制板平面布置的图示方法是在预制板布置的某一范围内用细实线由左下至右上画一对角线(该对角线是结构单元铺板的外轮廓线的对角线),在对角线的一侧(或两侧)注写铺板的数量、代号和编号;也可用细实线分块画出全部或部分预制板的轮廓线,以示铺板方向。
本图是以后一种方式表达的。
铺板完全相同的结构单元可用一代号标明,如、…,不必一一标注,以减少绘图工作量。
钢筋混凝土梁、板、过梁等多采用标准图,构件编号各地有所不同。
和中各构件编号的含义如下:矩形截面过梁的编号(选自D B J T-13一一地区标准建筑图第十三分册,即《钢筋混凝土过梁图集》)。
教你轻松看懂结构平面图结构平面图是工程结构设计中非常重要的一环,它通过图形的方式展示建筑物或其他工程结构中的构件和关系,能够帮助设计师和其他工程人员进行设计和分析。
但是对于一些非专业人员来说,理解结构平面图往往是一件比较困难的事情。
本文将详细介绍如何轻松看懂结构平面图。
一、什么是结构平面图结构平面图通常是指工程结构中每一层墙、柱、拱和梁的平面展示。
结构平面图一般由设计师根据图纸和现场情况绘制而成,它通常为二维图形,并以特定比例展示。
建筑结构中的平面图分为地下室、一层、二层等,其中每一层的平面图都有很多的构建,如墙体、柱子、梁等。
结构平面图在建筑结构设计中具有重要的作用,因为它们对整个建筑物的稳定性和安全性起着举足轻重的作用。
二、结构平面图中的基本元素以下是结构平面图中常见的基本元素:1. 墙体墙体用于提供建筑物的结构支撑,同时还可用于隔断区域。
在结构平面图中,墙体通常显示为一根黑线,有时会通过图形填充来表示墙的厚度和类型。
2. 柱子柱子主要用于支撑建筑物的重量。
柱子在结构平面图中通常显示为一根竖直的线。
3. 梁梁是用于跨越两根柱子之间的元素,它们通常用于支撑屋顶和天花板。
梁在结构平面图中显示为一条横向的线。
4. 房屋外形房屋外形通过轮廓线展示建筑物的形状和大小,通常用于确定建筑的总体布局。
三、如何读懂结构平面图以下是一些读懂结构平面图的基本步骤:1. 了解比例尺结构平面图中通常都会有比例尺,通过比例尺我们可以了解到图中的元素大小与实际大小关系。
当我们了解了比例尺,就能够更好地理解图中元素的相对大小及其分布情况。
2. 分析图形符号在结构平面图中,每种构件和元素都有对应的符号。
当您了解了这些符号,并能够正确地解释它们时,就能够更好地理解图中所表达的信息。
3. 熟悉构件的布局每个结构平面图都有自己的构件布局,熟悉这种布局有助于识别建筑物的各个部分,并能够更好地了解建筑的结构。
4. 熟练掌握图中标尺图中标尺用于描述图像之间的距离和尺寸关系,必须善于使用标度尺才能更好地测量距离和尺寸,并对整个建筑物有更好的了解。
