双分裂导线连接金具异常发热原因分析与研究

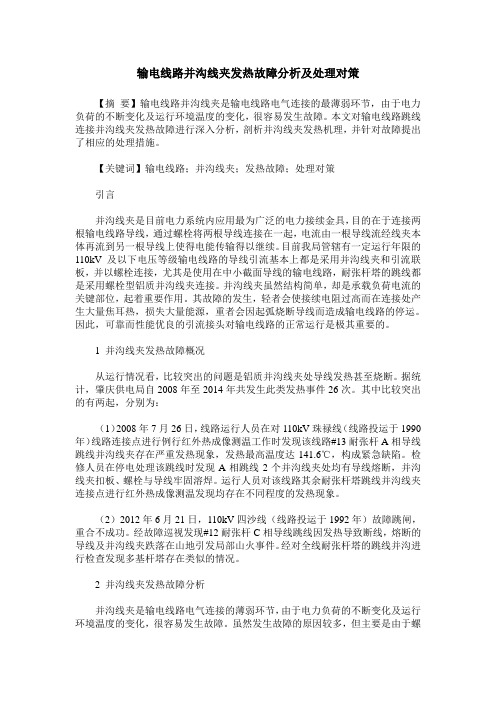

输电线路并沟线夹发热故障分析及处理对策【摘要】输电线路并沟线夹是输电线路电气连接的最薄弱环节，由于电力负荷的不断变化及运行环境温度的变化，很容易发生故障。

本文对输电线路跳线连接并沟线夹发热故障进行深入分析，剖析并沟线夹发热机理，并针对故障提出了相应的处理措施。

【关键词】输电线路；并沟线夹；发热故障；处理对策引言并沟线夹是目前电力系统内应用最为广泛的电力接续金具，目的在于连接两根输电线路导线，通过螺栓将两根导线连接在一起，电流由一根导线流经线夹本体再流到另一根导线上使得电能传输得以继续。

目前我局管辖有一定运行年限的110kV及以下电压等级输电线路的导线引流基本上都是采用并沟线夹和引流联板，并以螺栓连接，尤其是使用在中小截面导线的输电线路，耐张杆塔的跳线都是采用螺栓型铝质并沟线夹连接。

并沟线夹虽然结构简单，却是承载负荷电流的关键部位，起着重要作用。

其故障的发生，轻者会使接续电阻过高而在连接处产生大量焦耳热，损失大量能源，重者会因起弧烧断导线而造成输电线路的停运。

因此，可靠而性能优良的引流接头对输电线路的正常运行是极其重要的。

1 并沟线夹发热故障概况从运行情况看，比较突出的问题是铝质并沟线夹处导线发热甚至烧断。

据统计，肇庆供电局自2008年至2014年共发生此类发热事件26次。

其中比较突出的有两起，分别为：（1）2008年7月26日，线路运行人员在对110kV珠禄线（线路投运于1990年）线路连接点进行例行红外热成像测温工作时发现该线路#13耐张杆A相导线跳线并沟线夹存在严重发热现象，发热最高温度达141.6℃，构成紧急缺陷。

检修人员在停电处理该跳线时发现A相跳线2个并沟线夹处均有导线熔断，并沟线夹扣板、螺栓与导线牢固溶焊。

运行人员对该线路其余耐张杆塔跳线并沟线夹连接点进行红外热成像测温发现均存在不同程度的发热现象。

（2）2012年6月21日，110kV四沙线（线路投运于1992年）故障跳闸，重合不成功。

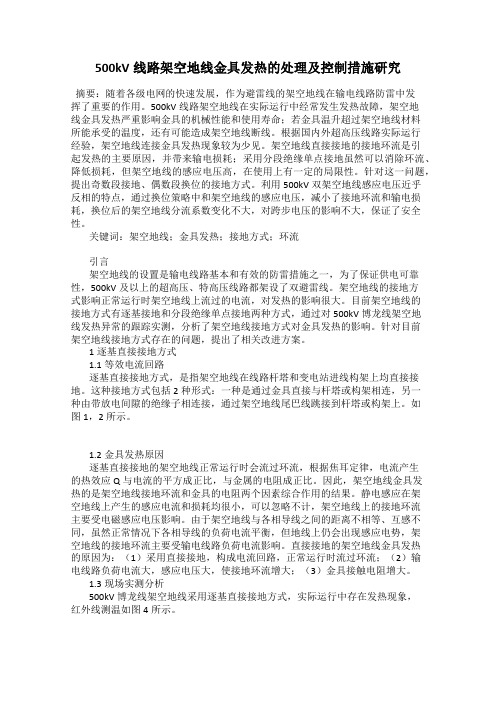

500kV线路架空地线金具发热的处理及控制措施研究摘要：随着各级电网的快速发展，作为避雷线的架空地线在输电线路防雷中发挥了重要的作用。

500kV线路架空地线在实际运行中经常发生发热故障，架空地线金具发热严重影响金具的机械性能和使用寿命；若金具温升超过架空地线材料所能承受的温度，还有可能造成架空地线断线。

根据国内外超高压线路实际运行经验，架空地线连接金具发热现象较为少见。

架空地线直接接地的接地环流是引起发热的主要原因，并带来输电损耗；采用分段绝缘单点接地虽然可以消除环流、降低损耗，但架空地线的感应电压高，在使用上有一定的局限性。

针对这一问题，提出奇数段接地、偶数段换位的接地方式。

利用500kV双架空地线感应电压近乎反相的特点，通过换位策略中和架空地线的感应电压，减小了接地环流和输电损耗，换位后的架空地线分流系数变化不大，对跨步电压的影响不大，保证了安全性。

关键词：架空地线；金具发热；接地方式；环流引言架空地线的设置是输电线路基本和有效的防雷措施之一，为了保证供电可靠性，500kV及以上的超高压、特高压线路都架设了双避雷线。

架空地线的接地方式影响正常运行时架空地线上流过的电流，对发热的影响很大。

目前架空地线的接地方式有逐基接地和分段绝缘单点接地两种方式，通过对500kV博龙线架空地线发热异常的跟踪实测，分析了架空地线接地方式对金具发热的影响。

针对目前架空地线接地方式存在的问题，提出了相关改进方案。

1逐基直接接地方式1.1等效电流回路逐基直接接地方式，是指架空地线在线路杆塔和变电站进线构架上均直接接地。

这种接地方式包括2种形式：一种是通过金具直接与杆塔或构架相连，另一种由带放电间隙的绝缘子相连接，通过架空地线尾巴线跳接到杆塔或构架上。

如图1，2所示。

1.2金具发热原因逐基直接接地的架空地线正常运行时会流过环流，根据焦耳定律，电流产生的热效应Q与电流的平方成正比，与金属的电阻成正比。

因此，架空地线金具发热的是架空地线接地环流和金具的电阻两个因素综合作用的结果。

电气设备接头发热的原因分析及处理方法发布时间：2022-02-15T09:29:42.505Z 来源：《中国电业》（发电）》2021年第16期作者：林志坚[导读] 电气设备运行过程中，经常出现设备接头发热的现象，导致运行故障。

本文主要从造成接触不良引起发热的原因进行分析，并根据现场施工经验和相关规范提出相关方法。

林志坚中国能源建设集团广东火电工程有限公司广东省广州市 510735摘要：电气设备运行过程中，经常出现设备接头发热的现象，导致运行故障。

本文主要从造成接触不良引起发热的原因进行分析，并根据现场施工经验和相关规范提出相关方法。

关键词：接头发热接触不良接触面工艺紧固1.接头发热的主要原因接触不良是造成电气设备接头发热的主要原因。

在接触不良的情况下，设备接头回路电阻显著增大，发热量也显著增大。

引起导体接头接触不良有以下几种原因：（1）电腐蚀如果两个搭接表面为不同的金属，在电气设备连接中一般为铜和铝，由于铜、铝导体接触面的电解现象引起电化学腐蚀，使接触状态恶化。

当有水分或潮气进入到铜、铝之间的表面时，将会加重这一现象，导致电接触故障。

（2）接头设计选择不当在选择导体接头连接方式的时候，往往机械地照搬有关手册或资料，只按照正常的导线截流量来选择，而没有考虑到接头在安装过程中需要打孔、压接，这样就会接头变形、有效接触面减少的情况下，不能满足原来的设计要求。

（3）运行温度因素电气设备接头一般常用螺栓连接，当接头因冬、夏气候变化或通过电流密度太大等原因产生过热时，会导致膨胀，而铝和铜的膨胀系数大于钢，此时因钢制垫圈所限，母线接头不能自由膨胀，当母线电流减小等原因致温度降低，母线的收缩大于螺栓，于是压力下降，形成一个间隙，此时接触面位置错开，接触压力降低，而导致接触电阻增加。

温度的升高，又使母线接触面氧化，破坏了原来接头金属面的直接接触，氧化膜的形成，又使接触电阻更大。

每次温度变化循环使接触电阻增加，又使下一次循环时热量增加，较高的温度又使接触进一步恶化。

架空输电线路引流接续金具发热隐患整治技术探讨摘要：一直以来，架空输电线路引流持续金具发热隐患都是影响电网运行质量与效率的重要因素。

在社会经济稳定发展，社会用电量持续增加的现代化背景下，这一隐患的解决已经迫在眉睫。

本文联系实际，基于110 kV架空输电线路运行特点，提出采用新型引流接续金具楔形弹力线夹来消除发热隐患，确保电力正常稳定运行。

关键词：架空输电线路；引流持续金具；楔形弹力线夹在传统的电网运行模式下，导线横截面为240mm2及以下的110kV架空输电线路通常采用螺栓型耐张线夹，这一线夹虽然成本低廉，但也存在一定缺陷，如在长时间运行情况下会产生发热隐患，使得整个线路运行状况受到影响，同时也导致用户用电的安全性得不到保障【1】。

下面结合实际案例，具体谈谈架空输电线路引流持续金具发热隐患整治问题。

1、楔形弹力线夹的性能及优势1.1整体特点楔形弹力线夹规格覆盖16～400 mm2 的各类品种导线（铝绞线、铜绞线、钢芯铝绞线、绝缘导线），适用范围广泛，能满足各种类型楔形的弹力线夹的搭配要求，且能保证最佳的接续和连接的可靠性。

同时，楔形弹力线夹属于一种接续性电力线夹，具有使用期限长、故障发生几率小、无需检修且节能环保等优点【2】。

具体分析如下。

楔形弹力线夹的壳体在设计、制作工艺以及选材等方面十分讲究，整体采用C型结构设计，材料采用的是特殊铝合金材料，并做了及精密的加工处理。

这种新型线夹在很大程度上弥补了传统线夹的缺陷，其对导线产生的压力不会随着外界环境以及负载条件的变化而变化，整体的性能质量具有较高的稳定性，因此也有利于维持线路运行的稳定性、可靠性【3】。

且该种类型的线夹能实现线路之间的稳定连接，并且有着十分强大的过载能力，一般情况下的过载能力都能达到核定电流的2倍以上。

尽管其过载能力强，但接触电阻却非常小，且夹紧力稳定，不会随着时间的推移而出现夹紧力降低等情况，可以说具有较高的稳定性、安全性。

另外，若采用传统线夹进行接续，线夹数目一般都在2只以上，而选用楔形线夹时，只需1只线夹就能满足连接要求。

第３９卷第６期红水河Ｖｏｌ．３９Ｎｏ．６２０２０年１２月ＨｏｎｇＳｈｕｉＲｉｖｅｒＤｅｃ．２０２０５００ｋＶ输电线路架空地线直接接地挂点金具发热磨损原因分析王祥祥，谭永殿，龙振海，韦雄珏（中国南方电网有限责任公司超高压输电公司百色局，广西㊀百色㊀５３３０００）摘㊀要：针对架空地线直接接地挂点金具发热并磨损问题，笔者深入分析架空地线直接接地金具产生过热以及出现磨损的原因，得出由于线路正常运行时架空地线存在感应电流和感应电压，挂点金具长时间存在不平衡力的作用和受外部环境的影响导致腐蚀，使接触电阻值增大，在出现感应过电压时产生电弧放电从而导致挂点金具局部发热㊂为有效处理５００ｋＶ输电线路架空地线直接接地挂点金具发热与磨损问题，通过分析５００ｋＶ天平Ｉ线（以下简称天平线）小转角杆塔左㊁右架空地线挂点金具出现发热异常现象，采取安装引流线和更换腐蚀㊁磨损严重的挂点金具的措施来消除异常发热现象，对轻微锈蚀的金具采用加强防锈喷漆方式处理来提高地线挂点金具的强度㊂关键词：架空地线；挂点金具；发热；磨损；接地；输电线路中图分类号：ＴＭ７２６．３；ＴＭ８６２文献标识码：Ａ文章编号：１００１－４０８Ｘ（２０２０）０６－００８６－０５０㊀引言在电力系统中，架空地线是架设在输电线路上方，为避免输电线路遭受直接雷击而铺设的线路，架空地线也就是我们通常所说的避雷线［１］㊂架空地线就是处于雷云与输电导线之间的一道屏障㊂输电线路架空地线运用实践表明，架空地线能有效防止雷电直击输电导线；当雷击输电线路杆塔时，架空地线能起到分流作用，减小杆塔塔顶电位，防止雷电反击；当雷击输电线路附近大地时，架空地线能起到屏蔽作用，降低在输电导线上引起的感应雷过电压㊂架空地线是高压输电线路结构的重要组成部分，因此输电线路安装架空地线，可以减少雷害事故，提高线路运行的安全性［２］㊂为保证电网的安全稳定运行，最大程度地减小雷电对输电线路正常运行的影响，我国规程规定１１０ｋＶ及以上高压输电线路应全线架设双地线㊂５００ｋＶ高压输电线路架空地线架设方式主要有三种，即直接接地架设方式㊁绝缘架设方式和分段绝缘架设方式㊂架空地线直接接地架设方式一般是通过Ｕ形环㊁直角挂环㊁平行挂板㊁悬垂线夹等承力的电力金具连接于架空地线支架上；绝缘架设方式是通过玻璃或陶瓷绝缘子以及放电间隙棒板㊁直角挂环㊁平行挂板㊁悬垂线夹连接于架空地线支架；分段绝缘架设方式就是在整条输电线路中架空地线分区段交替采用直接接地和绝缘架设安装方式［３］㊂架空地线接地方式影响正常运行时地线中流过的电流㊂采用逐基直接接地方式，架空地线正常运行时流过环流，产生电能损耗，环流还可能导致地线的连接耐张金具发热，造成安全隐患㊂采用分段绝缘单点接地方式，架空地线不构成电流回路，电能损耗小，但绝缘地线与杆塔㊁构架相连的带放电间隙绝缘子，间隙的距离不易整定，整定距离过小，雷击时的工频续流不易切断，大负荷电流时的高感应电压可能导致间隙长期击穿放电，对地线金具产生危害［４］㊂天平线双地线架设采用分段绝缘单点接地方式，即部分直线塔左㊁右架空地线挂点直接接地，所有耐张塔架空地线连接方式均采用调整板代替绝缘子连接，也是直接接地㊂在２０１９年１０月和２０２０年３月开展直升机巡视作业中，发现部分直接接地挂点金具出现异常发热现象，达到紧急缺陷级别，严重威胁电力系统安全稳定运行㊂因此，对天平线地线挂点金具发热及磨损分析具有十分重要的意义，㊀㊀收稿日期：２０２０－０８－０３；修回日期：２０２０－０９－１１㊀㊀作者简介：王祥祥（１９８９），男，广西百色人，助理工程师，学士，主要从事高压输电线路运行检修与维护㊁试验㊁数据分析等工作，Ｅ－ｍａｉｌ：４７７９０９８２３＠ｑｑ．ｃｏｍ㊂６８王祥祥，谭永殿，龙振海，等：５００ｋＶ输电线路架空地线直接接地挂点金具发热磨损原因分析㊀并能为同类型输电线路运维方式提供有针对性地解决办法㊂１㊀挂点金具发热原因分析天平Ｉ线小转角塔的地线通过Ｕ形环㊁直角挂环㊁平行挂板㊁悬垂线夹等金具连接直接接地，如图１所示㊂当发现挂点金具出现发热紧急缺陷后，运维单位立即对小转角直接接地的杆塔进行排查，发现挂点金具出现了严重锈蚀㊁且个别金具出现严重磨损的现象㊂部分小转角杆塔地线挂点金具磨损情况如表１所示㊂经现场初步判定，挂点金具发热原因为金具磨损㊁锈蚀氧化产生不导电产物导致接触电阻值增大，电流通过时产生一定的焦耳热［５］㊂图１㊀小转角塔架空地线直接接地挂点金具表１㊀小转角塔地线挂点金具锈蚀磨损情况表序号电压等级线路名称塔号转角类型架空地线接地形式金具磨损情况１５００ｋＶ天平Ｉ线３５０直线转角直接接地右架空地线Ｕ形挂环螺孔有２ｍｍ磨损；左架空地线金具有锈蚀，螺栓磨损３ｍｍ，Ｕ形挂环和直角挂环受力点有８ｍｍ磨损，连板磨损４ｍｍ２５００ｋＶ天平Ｉ线４５４直线转角直接接地右架空地线支架联板被磨损厚度为１．５ｍｍ，剩余厚度１７ｍｍ；Ｕ形挂环弧口有０．８ｍｍ磨损㊁螺孔有０．５ｍｍ的磨损，直角挂环弧口有０．５ｍｍ磨损㊂左架空地线地线支架联板挂孔有１．５ｍｍ磨损，Ｕ形挂环螺孔有１ｍｍ磨损，螺栓磨损０．５ｍｍ３５００ｋＶ天平Ｉ线４８４直线转角直接接地右架空地线锈蚀，直角挂环受力点弧口处有２ｍｍ的磨损；左架空地线金具有锈蚀，Ｕ形挂环和直角挂环受力点有１．５ｍｍ磨损４５００ｋＶ天平Ｉ线５０４直线转角直接接地左架空地线金具有锈蚀，螺栓磨损３ｍｍ；右架空地线金具有锈蚀，螺栓磨损３ｍｍ，Ｕ形挂环和直角挂环受力点有８ｍｍ磨损，连板磨损４ｍｍ（２０２０年４月２３日已更换金具及加了后备保护）㊀㊀根据红外测温分析，金具发热不是太阳光直射所致，而是在运行的高压输电线路中架空地线存在感应电动势，架空地线通过金具与大地连接形成回路［６］产生的影响所致㊂由于地线与杆塔连接的金具张力很小，在外部环境的影响下地线发生热胀冷缩，造成地线松弛或张力过大，且地线长时间运行受日晒㊁雨淋影响以及在风力作用下发生不规则摆动㊂在复杂的电磁环境中，挂点金具承受着拉伸㊁扭曲㊁剪切等垂直荷载和水平荷载的作用，金具逐渐磨损㊁生锈而使接触电阻增大，地线感应电流的大小也不断变化，当感应电流较大时，金具的温度升高加快㊂由于感应电流的作用，当金具连接处的电阻较大，该电流通过较大的电阻时产生焦耳热，而在挂点金具两端也会存在一定的电压差，当该电压达到其电晕放电时，不光滑的金具表面将会发生连续的电晕放电，从而造成金具局部持续过热㊂１．１㊀地线感应电压的存在１）高压输电线路正常送电时，架空地线中会受到三相电流的电磁感应而出现感应电压和感应电流㊂２）高压输电线路交叉跨越或穿越其他带电线路时，以及与其他线路平行同走廊走线时，也会对地线产生感应电压㊂３）双回不同塔线路中部分杆塔共用接地网时会使得该处杆段架空地线感应电动势加大㊂１．２㊀分段绝缘形成多个电路回路在大电磁环境中分段绝缘区段内构成一个完整的小电流回路，也就是地线通过直接接地挂点金具与铁塔和大地相连形成回路，如图２所示㊂在回路中直接接地挂点金具相当于电阻元件，用符号Ｒ表示，即Ｒ１和Ｒ２；通过绝缘子连接的绝缘部分相当于电容元件，用符号Ｃ１㊁Ｃ２㊁Ｃ３ Ｃｎ表示㊂二者并联在电路中，在分段内地线绝缘架设的杆塔越多，等效并联的电容越多，在电磁环境的作用下导线对架空地线的感应电压会变大㊂图２㊀分段绝缘架设方式形成电流回路７８㊀红水河２０２０年第６期１．３㊀感应电压大５００ｋＶ天平Ｉ线起于天生桥一级电站，止于５００ｋＶ平果变电站，线路总长４００多ｋｍ，全线铁塔较矮，与５００ｋＶ天平Ⅱ线平行同走廊，两条线路最近点不足２０ｍ，两条线路存在共地网的情况，在线路高负荷运行时导线对各自架空地线会相互感应出较大的感应电动势㊂随着电网建设不断发展，现如今天平Ｉ线整条线路中与其他带电线路存在多处交叉跨越，经查阅资料获悉，该线路被特高压ʃ８００ｋＶ楚穗直流㊁ʃ５００ｋＶ金中直流线跨越，并跨越多条１１０ｋＶ㊁２２０ｋＶ输电线路，部分交叉线路情况如表２所示㊂表２㊀交叉跨越线路情况表序号线路名称交跨区段交跨情况交跨类型１天平Ⅰ线２１２号－２１３号２１２号大号侧跨越１条１１０ｋＶ线路跨越线路２天平Ⅰ线２６８号－２６９号２６９号小号侧被ʃ５００ｋＶ金中直流线跨越穿越线路３天平Ⅰ线２７３号－２７４号２７４号小号侧被ʃ８００ｋＶ楚穗直流线跨越穿越线路４天平Ⅰ线２４９号－２５０号２４９号大号侧跨越２２０ｋＶ线路１条跨越线路㊀㊀正常情况下，５００ｋＶ线路静电感应电压在５０ ６０ｋＶ之间，但在与其他带电线路交叉跨越㊁与其他线路共用地网时，地线上感应电压会大大增加；在高负荷运行时，感应电压即达到金具电晕放电时所需的电压㊂１．４㊀挂点金具电阻值增大和金具磨损由于直接接地的小转角杆塔架空地线张力会比较大，５００ｋＶ天平Ⅰ线采用ＡＡＣＳＲ－９７型铝合金钢绞线，计算重量为７０７．３ｋｇ／ｋｍ㊂小转角塔挂点除了受到地线本身的重力外，还受到向前的牵引力㊁张力以及向左或向右的剪应力㊂当挂点金具在三种力的共同作用及大小不等且方向不同的风力反复作用下，慢慢地金具接触点会发生轻微磨损，磨损的地方很快会被氧化而产生不导电的化学产物，然而在挂点处的作用力永远不会变得均匀或消失停止，长时间的磨损氧化，使挂点金具截面积逐渐变小，而氧化物越来越多，进而导致电阻值增大㊂部分挂点金具磨损情况如图３㊁图４㊁图５所示㊂２㊀地线挂点金具腐蚀原因与处理２．１㊀腐蚀原因１）硫的影响㊂挂点金具常年暴露于空气之中，经常受到各种腐蚀性气㊁液体的侵蚀，随着输电线路沿线工业的飞速发展，产生硫化物的企业越来图３㊀直角挂环弧口锈蚀磨损（截面积变小）图４㊀连接螺杆锈蚀磨损（截面积变小）图５㊀Ｕ形环一侧锈蚀磨损（厚度变小）越多，而硫元素是腐蚀镀锌层的 罪魁祸首 ㊂５００ｋＶ天平线虽然大部分杆塔处于山区，但空气中的含硫气体在风力作用下到处飘散，产生酸雨，慢慢地金具表面就会发生镀锌层的溶解反应，直接接地的架空地线挂点金具因为有小感应电流流过，在雨水作用下发生电化学反应，经过复杂的反应过程产生硫酸锌，使镀锌层完全消化掉，铁质或钢质金具没有保护层保护会加速腐蚀［７］㊂２）金具本身独有的特性，使其在正常情况下受腐蚀速度也会快于塔材和导线㊂第一，金具的结构形式较为复杂，其比表面积较大，存在较多边角和孔隙结构，容易发生缝隙腐蚀和接触腐蚀两种局部腐蚀，从边角缝隙处引发腐蚀㊂第二，金具一般承受较大拉应力，在拉应力作用下，金具将比在静止状态下更容易受腐蚀，因为应力增大了镀锌层表面的破坏程度，使表面产生的裂纹扩展且增多，表面破坏程度变大，腐蚀介质更容易进入镀锌层㊂２．２㊀处理措施１）金具安装前应加强对镀锌质量的检测和控８８王祥祥，谭永殿，龙振海，等：５００ｋＶ输电线路架空地线直接接地挂点金具发热磨损原因分析㊀制，在确保尺寸精度的前提下，应尽量增加镀锌厚度㊂目前，金具表面镀锌层平均厚度为８５μｍ㊂实验表明金具表面镀锌层增加到１９２μｍ时，能使金具使用寿命延长㊂２）在受腐蚀严重的区段，应加强防护措施，可在镀锌表面涂覆一道柔性耐磨涂层，显著提高金具的防腐寿命和抗微动腐蚀特性㊂由于金具在运行中较难维护，因此需在安装之前涂覆［８］㊂３㊀地线挂点金具发热机理１）根据ＧＢ／Ｔ２３１４－２００８‘电力金具通用技术条件“的要求以及线路运行经验来看，线路金具作为线路非主要载流设备一般不会产生局部过热现象，所有元件均应无磁滞损失［９］㊂所有承受电气负荷的金具，其载流量应不小于导线的载流量，即连接金具的温度应与导线的相同或比导线的小㊂当金具被磨损而导致截面积变小的时候，其载流量会小于原来不磨损的载流量，架空地线与杆塔直接连接，地线上感应电流全部通过挂点金具泄入大地，而小转角挂点金具张力较大，在微风振动的作用下，Ｕ形环和直角挂环弧口间接触面在做无规律变化，同时接触电阻大小也在不断变化，久而久之，感应电压在金具磨损处产生电弧放电现象，放电的能量使得连接金具电弧灼伤㊂电弧放电是一种很特殊的自持放电，电弧放电的电流密度很大，在高温㊁强电场条件（强感应电压）下较容易引发电弧放电㊂根据焦耳定律可知，较大感应电流通过电阻值大的金具时，金具会发热，当通过的电流越大㊁电阻越大时，产生的热能越大，与电弧放电热量叠加起来就会造成挂点金具局部发热，如图６所示㊂图６㊀小转角塔地线挂点金具局部过热㊀㊀２）挂点金具长期处于发热状态下，金具内部结构会发生细微变化，结构的变化会加剧金具接触点之间的磨损，进而电弧放电会更加强烈㊂４㊀应对措施１）安装地线引流线，进行引流导流㊂采用与地线同型号的良好导体制成引流线安装于架空地线支架左右两侧，并且通过并沟线夹使得引流线与地线稳固连接，接地端直接通过螺栓与塔材紧固连接㊂对于出现紧急发热缺陷的金具必须紧急处理，采取在带电运行方式下进行安装接地引流线，如图７所示㊂图７㊀在带电运行方式下安装接地引流线㊀㊀２）对锈蚀严重㊁磨损严重的挂点金具进行带电更换，要使用高强度㊁导电良好的金具材料；对于锈蚀轻微㊁磨损轻微的金具，可等到线路停电检修时进行更换并做好记录㊂３）对防锈层脱离的金具要进行防锈喷漆处理，防止金具因日晒㊁雨淋㊁粉尘及化学活性气体的侵蚀而发生氧化㊂４）利用每年大修技改期间制定计划，采取奇数段接地㊁偶数段换位的接地方式，利用５００ｋＶ双架空地线感应电压近乎反相的特点，通过架空地线的偶数段换位，使同一段地线换位前和换位后的电压得到中和，有效降低了感应电压，减小了接地环流的产生㊂５㊀运行建议１）对服役多年的老线路，要高度重视直接接地的架空地线挂点金具的运行情况，特别是小转角杆塔，因其地线挂点金具受多种作用力㊂要利用红外测温仪定期进行测温，利用高清无人机摄像头对金具进行高清晰拍照检查并进行分析，充分发挥无人机的机动灵活㊁快速高效的特性㊂２）在检修期制定计划，对挂点金具进行打开检查，将使用高精度游标卡尺对磨损处进行测量并详细做好记录，为运行分析作对比㊂３）对处于重要交跨的地线挂点应进行加固处理，将单联单线夹挂点改为单联双线夹或双挂点双线夹连接方式㊂４）金具安装前应加强对镀锌质量的检测和控制，在确保尺寸精度的前提下，应尽量增加镀锌厚度㊂目前，金具表面镀锌层平均厚度为８５μｍ㊂实９８㊀红水河２０２０年第６期验表明金具表面镀锌层增加到１９２μｍ时，能使金具使用寿命延长㊂５）在受腐蚀严重的区段，应加强防护措施，可在镀锌表面涂覆一道柔性耐磨涂层，显著提高金具的防腐寿命和抗微动腐蚀特性㊂由于金具在运行中较难维护，因此需在安装之前涂覆㊂６㊀结语在线路正常运行情况下架空地线感应电的存在是不可避免的，同时架空地线常年暴露在空气中与硫化物等化合物发生复杂的电化学反应，导致金具表面慢慢地被腐蚀㊂为了有效防止地线挂点金具因腐蚀㊁磨损而导致异常发热，在现行条件下应对老旧线路本体设备进行细化管控，对重要挂点金具进行分类处理，对小转角直线塔挂点金具应加强防腐处理，应用高强度材料替代普通材料，在直接接地挂点两侧安装引流线，并专人跟踪㊁制定科学的防范措施㊂同时，一线设备的运维人员必须实时掌握设备运行情况，避免金具持续性发热而加剧设备的磨损程度，从而导致架空地线坠落事故的发生㊂参考文献：［１］㊀张殿生．电力工程高压送电线路设计手册［Ｍ］．２版．北京：中国电力出版社，２００３．［２］㊀ＤＬ／Ｔ６２１－１９９７，交流电气装置的接地［Ｓ］．［３］㊀胡俊华．５００ｋＶ输电线路架空地线不同接地方式的分析［Ｄ］．北京：华北电力大学，２０１４．［４］㊀麦俊佳．一起２２０ｋＶ架空线路地线金具发热分析及对策探讨［Ｊ］．广东电力，２０１８，３１（７）：１３５－１３９．［５］㊀杨自岗，段利明．基于５００ｋＶ架空线路分支地线金具发热的分析处理及预控［Ｃ］／／中国电机工程学会．２０１３年中国电机工程学会年会论文集．北京：中国电机工程学会，２０１３：１２４９－１２５２．［６］㊀杨挺．５００ｋＶ输电线路架空绝缘地线掉线原因及对策［Ｊ］．电力安全技术，２００５，７（１２）：４－６．［７］㊀黄巍，程泳，董建新，等．５００ｋＶ架空地线金具发热的分析与对策［Ｊ］．浙江电力，２０１３（１１）：３６－３９．［８］㊀陈军君，胡加瑞，谢亿，等．架空输电线路金具腐蚀分析及防护对策［Ｊ］．电力建设，２０１３，３４（８）：９５－９９．［９］㊀ＧＢ／Ｔ２３１４－２００８，电力金具通用技术条件［Ｓ］．ＣａｕｓｅＡｎａｌｙｓｉｓｏｆＨｅａｔｉｎｇａｎｄＷｅａｒｏｆＨａｎｇｉｎｇＰｏｉｎｔＦｉｔｔｉｎｇｓｆｏｒＯｖｅｒｈｅａｄＧｒｏｕｎｄｉｎｇＷｉｒｅＤｉｒｅｃｔＧｒｏｕｎｄｉｎｇｏｆ５００ｋＶＴｒａｎｓｍｉｓｓｉｏｎＬｉｎｅＷＡＮＧＸｉａｎｇｘｉａｎｇ ＴＡＮＹｏｎｇｄｉａｎ ＬＯＮＧＺｈｅｎｈａｉ ＷＥＩＸｉｏｎｇｊｕｅＢａｉｓｅＢｕｒｅａｕ ＥＨＶＰｏｗｅｒＴｒａｎｓｍｉｓｓｉｏｎＣｏｍｐａｎｙ ＣｈｉｎａＳｏｕｔｈｅｒｎＰｏｗｅｒＧｒｉｄＣｏ． Ｌｔｄ． Ｂａｉｓｅ Ｇｕａｎｇｘｉ ５３３０００ Ａｂｓｔｒａｃｔ Ｉｎｖｉｅｗｏｆｔｈｅｈｅａｔｉｎｇａｎｄｗｅａｒｐｒｏｂｌｅｍｏｆｔｈｅｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇｓｏｆｏｖｅｒｈｅａｄｇｒｏｕｎｄｗｉｒｅｄｉｒｅｃｔｇｒｏｕｎｄｉｎｇ ｔｈｅａｕｔｈｏｒｓｄｅｅｐｌｙａｎａｌｙｚｅｔｈｅｃａｕｓｅｓｏｆｏｖｅｒｈｅａｔｉｎｇａｎｄｗｅａｒｏｆｔｈｅｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇｓｏｆｏｖｅｒｈｅａｄｇｒｏｕｎｄｗｉｒｅｄｉｒｅｃｔｇｒｏｕｎｄｉｎｇ．Ｉｔｉｓｃｏｎｃｌｕｄｅｄｔｈａｔｄｕｅｔｏｔｈｅｅｘｉｓｔｅｎｃｅｏｆｉｎｄｕｃｔｉｖｅｃｕｒｒｅｎｔａｎｄｉｎｄｕｃｔｉｖｅｖｏｌｔａｇｅｏｆｏｖｅｒｈｅａｄｇｒｏｕｎｄｗｉｒｅｄｕｒｉｎｇｔｈｅｎｏｒｍａｌｏｐｅｒａｔｉｏｎｏｆｔｈｅｌｉｎｅ ｔｈｅｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇｓｈａｖｅｔｈｅｅｆｆｅｃｔｏｆｕｎｂａｌａｎｃｅｄｆｏｒｃｅｆｏｒａｌｏｎｇｔｉｍｅａｎｄａｒｅｃｏｒｒｏｄｅｄｄｕｅｔｏｔｈｅｉｎｆｌｕｅｎｃｅｏｆｔｈｅｅｘｔｅｒｎａｌｅｎｖｉｒｏｎｍｅｎｔ ｗｈｉｃｈｉｎｃｒｅａｓｅｓｔｈｅｃｏｎｔａｃｔｒｅｓｉｓｔａｎｃｅｖａｌｕｅａｎｄｇｅｎｅｒａｔｅｓａｒｃｄｉｓｃｈａｒｇｅｗｈｅｎｔｈｅｉｎｄｕｃｔｉｖｅｏｖｅｒｖｏｌｔａｇｅｏｃｃｕｒｓ ｒｅｓｕｌｔｉｎｇｉｎｌｏｃａｌｈｅａｔｉｎｇｏｆｔｈｅｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇｓ．Ｉｎｏｒｄｅｒｔｏｅｆｆｅｃｔｉｖｅｌｙｄｅａｌｗｉｔｈｔｈｅｈｅａｔｉｎｇａｎｄｗｅａｒｐｒｏｂｌｅｍｏｆｔｈｅｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇｓｆｏｒｏｖｅｒｈｅａｄｇｒｏｕｎｄｗｉｒｅｄｉｒｅｃｔｇｒｏｕｎｄｉｎｇｏｆ５００ｋＶｔｒａｎｓｍｉｓｓｉｏｎｌｉｎｅ ｔｈｒｏｕｇｈｔｈｅａｎａｌｙｓｉｓｏｆｔｈｅａｂｎｏｒｍａｌｈｅａｔｉｎｇｐｈｅｎｏｍｅｎｏｎｏｆｔｈｅｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇｓｏｎｔｈｅｌｅｆｔａｎｄｒｉｇｈｔｏｖｅｒｈｅａｄｇｒｏｕｎｄｗｉｒｅｏｆｓｍａｌｌａｎｇｌｅｔｏｗｅｒｉｎ５００ｋＶＴｉａｎｐｉｎｇＬｉｎｅⅠ ｔｈｅａｂｎｏｒｍａｌｈｅａｔｉｎｇｐｈｅｎｏｍｅｎｏｎｉｓｅｌｉｍｉｎａｔｅｄｂｙｔａｋｉｎｇｔｈｅｍｅａｓｕｒｅｓｏｆｉｎｓｔａｌｌｉｎｇｔｈｅｄｒａｉｎａｇｅｌｉｎｅａｎｄｒｅｐｌａｃｉｎｇｔｈｅｃｏｒｒｏｓｉｏｎ ｗｅａｒｓｅｒｉｏｕｓｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇｓ ｔｈｅｓｌｉｇｈｔｌｙｒｕｓｔｅｄｆｉｔｔｉｎｇｓｗｅｒｅｔｒｅａｔｅｄｂｙｓｔｒｅｎｇｔｈｅｎｉｎｇｔｈｅａｎｔｉ－ｒｕｓｔｓｐｒａｙｐａｉｎｔｉｎｇｔｏｉｍｐｒｏｖｅｔｈｅｓｔｒｅｎｇｔｈｏｆｔｈｅｇｒｏｕｎｄｉｎｇｗｉｒｅｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇｓ．Ｋｅｙｗｏｒｄｓ ｏｖｅｒｈｅａｄｇｒｏｕｎｄｉｎｇｗｉｒｅ ｈａｎｇｉｎｇｐｏｉｎｔｆｉｔｔｉｎｇ ｈｅａｔｉｎｇ ｗｅａｒ ｇｒｏｕｎｄｉｎｇ ｔｒａｎｓｍｉｓｓｉｏｎｌｉｎｅ０９。

输变电设备接头过热的发现方法与防治措施输变电设备接头是指输变电设备之间以及设备与母线或电缆之间的电气连接部位。

近几年由于供电负荷迅速增长，加之部分设备未及时增容改造或维护不力，从而导致其接头过热现象时有发生，严重影响供电可靠性和电网的安全运行。

本人通过对本局数起接头发热缺陷归类分析，总结如下：一、起热原因：1、螺栓不配套或未拧紧、设备线夹或压接管配型不对，造成因压力不足起热。

2、接触面不平整、氧化或有污渍，螺栓压接不使用导电平垫，导线插入压接管长度不够，导致接头因实际接触面积过小起热。

3、铜、铝接头未妥善处理，造成氧化腐蚀。

4、外绝缘不足形成电火花起热。

5、环境污染导致连接电阻升高。

二、发现方法：1、根据天气变化检查。

在降雪或结冰天气，接头如无积雪或冰而有水蒸气出现；下雨天气，接头是干的并有热气流动，或伴有异常响声；夜间接头处有火花或发红现象；这些都说明设备接头接触情况不良，已经发热。

2、根据接头金属色变和产生气体检查。

铝材接头过热变白；铜材接头过热变浅红色；注油设备的接头处产生油烟并伴有烧焦气味产生，说明接头发热较严重。

标准金具生锈说明其连接绝缘差，火化放电并起热。

3、根据接头根部导线异常检查。

当接头根部有拔出痕迹，说明接触松动；当根部的材质有部分变色现象，说明接触不完全；当根部导线有断股现象，说明该导线已经疲劳。

4、根据示温蜡片或示温变色蜡纸检查。

设备停电时，在设备接头处贴上示温蜡片或示温变色蜡纸。

可以根据示温蜡片有软化、熔化现象或示温变色蜡纸出现红、绿颜色变化，来判断设备接头发热程度。

5、利用远红外诊断技术判断。

随着远红外诊断技术的推广，运行人员经常利用热成像仪或远红外测温仪对设备各部位测温，从而安全、准确、直观地掌握设备发热情况。

6、电网出现异常后应加强导体接头检查。

电网出现谐振、过负荷或短路接地时，很可能产生过电压或电动力，导致螺丝松动，线夹断裂，因此应在电网异常后加强导体接头温度测试和检查。

35千伏输电线路导线接头发热故障分析与预防摘要：35千伏输电线路在阿克苏地区局域网中起到关键性供电，在线路运行中进行红外测温，发现的35千伏输电线路连接器尤其是接头发热危机缺陷导致断线事故，通过阿克苏现有的典型事例进行故障原因分析，找出发热的真正原因，特别是紧急缺陷。

提出有效的防范措施，预防此类发热异常现象再次发生，提高线路运行中的可靠性。

关键词：35千伏输电线路连接器发热严重危机缺陷防范措施35千伏输电线路主要是乡镇供电的基本电源，随着阿克苏地区乡镇的迅速发展，经济实力的不断增强，用电负荷也节节高升，因此35千伏输电线路的安全稳定供电就显得至关重要。

导线接头发热异常若未能及时发现、不能及时处理，其结果必然会因恶性循环而引发导线连接点熔焊、导线断裂等事故，对电力系统的安全运行造成很大的威胁。

虽然根据《架空送电线路运行规程》要求，巡视人员每个周期都对所管辖线路进行巡视，发现缺陷立即上报处理，但线路接头过热情况是用肉眼很难观察到的，我们输电运检中心一直采用红外测温仪对输电线路接头（耐张线夹、引流板、引流线并沟线夹、接续管等）进行红外测温监控，根据温差的不同，我们把接头发热异常情况分为以下几种：正常、监控、一般缺陷、严重缺陷三种。

一、接头过热故障原因分析根据多年的运行经验，我们对35千伏输电线路过热点的缺陷进行了系统的分析，总结出形成线路接头过热的主要成因：（1）在施工中导线打金钩，导致导线内部损失，因而降低了导线连接处的机械强度，容易引发断线事故。

（2）线路改造时，新旧线路导线截面积不同，在耐张杆塔处引流线连接处，采用并沟线线夹连接，并沟线夹压板受力不均存在送动现象，容易引发导线接头熔断事故。

（3）电缆架空混合线路，电缆的材质不同，分为铜电缆和铝电缆，导线一般为钢芯铝绞线，两种不同的材质连接容易引起接头处发热，两种相同的材质连接，线径不同连接处受力不均引起接头发热熔断现象。

（4）导线接续连接处，选用接续管型号与导线型号不匹配，造成接续管内部松动，或者施工工艺不当，造成内部发热熔断事故。

架空线路导线线夹发热问题分析及应对措施【摘要】导线线夹是架空线路的重要金具，也是线路运行的一大薄弱点，在运行中出现的发热现象，严重危及线路的运行安全。

本文通过对线夹发热机理的分析，发热原因的探究，提出预防和处理措施，以期提高线路供电的可靠性。

【关键词】线夹；发热；分析；预防前言随着经济的发展，全球气候变暖趋势和电力设备的老化，架空线路发热缺陷是近年来运行中的多发缺陷，特别是在迎峰度夏期间，随着负荷率的上升，发热点出现的频率整体呈上升态势，对整个电网的运行产生很大影响，有必要进行分析发热原因并提出预防控制措施来减少线夹发热。

一、线夹的使用在架空线路中，线夹是必不可少的金具。

在架空线路上，我们常见的有使用压接型耐张线夹，在导线端以液压的方式连接导线，经引流板用螺栓连接跳线；也有使用固定型悬垂线夹支持导线，使其固定在直线塔绝缘子串或跳线绝缘子串上；还有并沟线夹等等。

二、线夹发热机理分析线夹的发热量、散热量受环境（温度、湿度等）、接头接触面状态负荷以及线夹温度等因素的影响。

发热量与散热量之间有一个平衡点，如发热量大于散热量，线夹的温度就持续上升，线夹发热，严重的肉眼可看到线夹表面发红。

根据热量的表达方程式；（Q：线夹的发热量；I：通过线夹的电流；R：线夹电阻；t：时间），可知，线夹发热量与电流成正比关系，夏季用电高峰，电流相比以往增加很多，直接导致线夹发热量成平方增加，另外夏季高温天气不利于散热，这也是迎峰度夏期间，线夹发热频发的原因。

另外，电阻的大小是由导体的性质决定的，金属的电阻率随着温度的升高而增大。

当线夹温度升高，热量不能及时散发出去，就会导致线夹的电阻增加，从而加剧线夹升温。

根据电阻的表达方程式；（ρ：电阻率；L：物体长度；S：物体横截面积），可知，如果线夹存在螺栓松动或者存在杂质时，其接触面积会减小，则接触电阻会增大，从而引起线夹发热。

三、线夹发热原因分析（一）从材料角度分析，有以下原因1.线夹材料不规范，线夹制作过程中，铜和铝掺杂一些杂质，大大影响其导热性能；2.螺栓未采用严格的防锈处理，导致螺栓锈容易蚀松脱；3.存在螺栓孔径不一致的现象；（二）从施工工艺角度分析，有以下原因1.螺栓紧固不到位，由于接头在安装过程中，受人为因素影响大，施工人员资质欠佳，往往难以保证施工质量，施工时未使用力矩扳手对螺栓的受力进行校验，连接螺栓应逐个紧固，4.8级以上的螺栓扭矩标准值由设计规定，若设计无规定时，宜按 4.8级螺栓的扭紧力矩标准执行。

配网设备连接点发热问题分析与改进发表时间：2019-02-25T14:36:44.870Z 来源：《电力设备》2018年第25期作者：廖晓义[导读] 摘要：配网设备热隐患造成故障在配网运行类事故中占有很大的比例，对配网运行的安全可靠性影响甚大，因此有必要作为一项反事故措施来进行研究。

（广东电网公司汕头潮阳供电局广东省汕头市 515100）摘要：配网设备热隐患造成故障在配网运行类事故中占有很大的比例，对配网运行的安全可靠性影响甚大，因此有必要作为一项反事故措施来进行研究。

处理设备热隐患故障关键在于查找和分析引发的原因，以便从导电接头材料质量、安装工艺质量，以及配网运行技术管理等方面采取措施，达到对热隐患故障的预防控制，及早发现，有效处理的目的。

另者，在配网中采用新技术，新设备实现对设备的不停电检测、实时监控，乃至实现远程监控管理，是配网技术革新和运行管理的发展方向，值得大力推广应用。

本文旨在通过对配网热隐患类故障的分析，提出一些应对措施，并就红外线测温诊断技术在配网设备管理中的应用进行研究并提出改进方法。

关键词：连接点；接触电阻；热隐患故障；红外线测温配网设备的连接点，指的是配网架空导线连接点、电气设备之间以及它们与母线或电缆之间的电气连接部位等电气接头。

这些电气接头是配网日常运维工作中的主要内容。

随着配电网的不断扩展与装备水平的提高，如今的配网运维工作，已经涵盖了配电室、开关站、箱式变、电缆线路、架空线路等等在内的各种电气装备。

因而电气接头的分布广、数量多，以致由于接头接触不良而引起的发热成为常见故障。

为此，必须探索出行之有效的方法及措施来解决这一困扰配网运行的老大难问题，力求避免因电气接头热隐患故障而酿成的大大面积停电，提高客户满意度，同时也为配网管理单位创造更好的运维效益。

一、电气设备接头热隐患故障的成因分析（一）电力负荷变化的影响电力负荷的变化会影响设备的温度，正常的负荷变化引起的温度升降不会超过规定数值。
