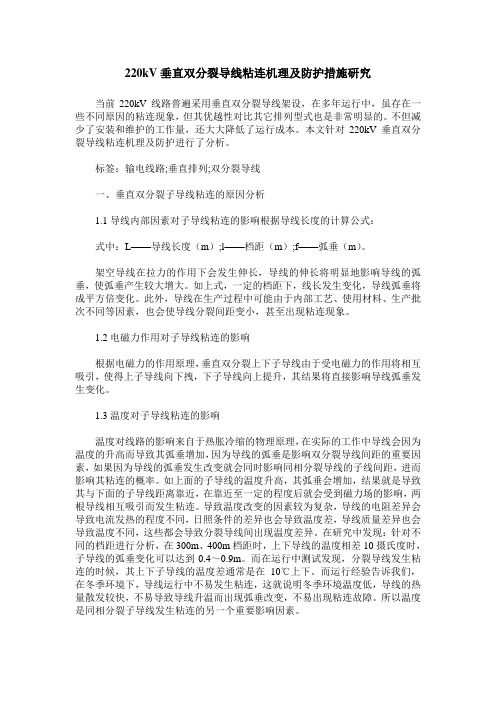

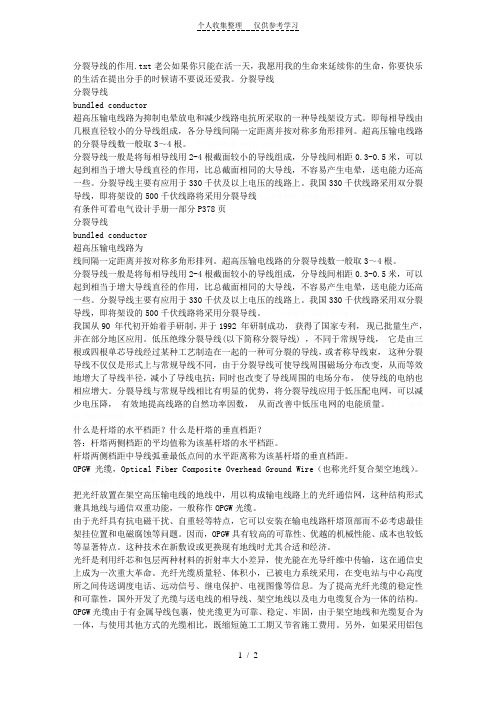

220kV垂直双分裂导线粘连机理及防护措施研究当前220kV线路普遍采用垂直双分裂导线架设，在多年运行中，虽存在一些不同原因的粘连现象，但其优越性对比其它排列型式也是非常明显的。
不但减少了安装和维护的工作量，还大大降低了运行成本。
本文针对220kV垂直双分裂导线粘连机理及防护进行了分析。
标签：输电线路;垂直排列;双分裂导线一、垂直双分裂子导线粘连的原因分析1.1导线内部因素对子导线粘连的影响根据导线长度的计算公式：式中：L——导线长度（m）;l——档距（m）;f——弧垂（m）。
架空导线在拉力的作用下会发生伸长，导线的伸长将明显地影响导线的弧垂，使弧垂产生较大增大。
如上式，一定的档距下，线长发生变化，导线弧垂将成平方倍变化。
此外，导线在生产过程中可能由于内部工艺、使用材料、生产批次不同等因素，也会使导线分裂间距变小，甚至出现粘连现象。
1.2电磁力作用对子导线粘连的影响根据电磁力的作用原理，垂直双分裂上下子导线由于受电磁力的作用将相互吸引，使得上子导线向下拽，下子导线向上提升，其结果将直接影响导线弧垂发生变化。
1.3温度对子导线粘连的影响温度对线路的影响来自于热胀冷缩的物理原理，在实际的工作中导线会因为温度的升高而导致其弧垂增加，因为导线的弧垂是影响双分裂导线间距的重要因素，如果因为导线的弧垂发生改变就会同时影响同相分裂导线的子线间距，进而影响其粘连的概率。
如上面的子导线的温度升高，其弧垂会增加，结果就是导致其与下面的子导线距离靠近，在靠近至一定的程度后就会受到磁力场的影响，两根导线相互吸引而发生粘连。
导致温度改变的因素较为复杂，导线的电阻差异会导致电流发热的程度不同，日照条件的差异也会导致温度差，导线质量差异也会导致温度不同，这些都会导致分裂导线间出现温度差异。
在研究中发现：针对不同的档距进行分析，在300m、400m档距时，上下导线的温度相差10摄氏度时，子导线的弧垂变化可以达到0.4～0.9m。

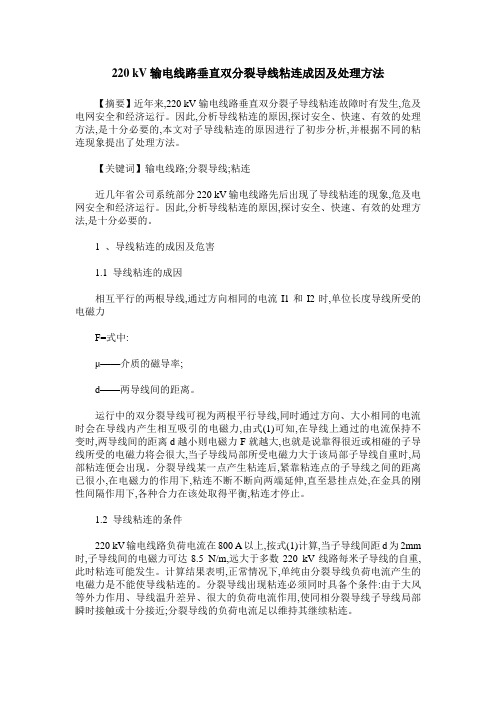

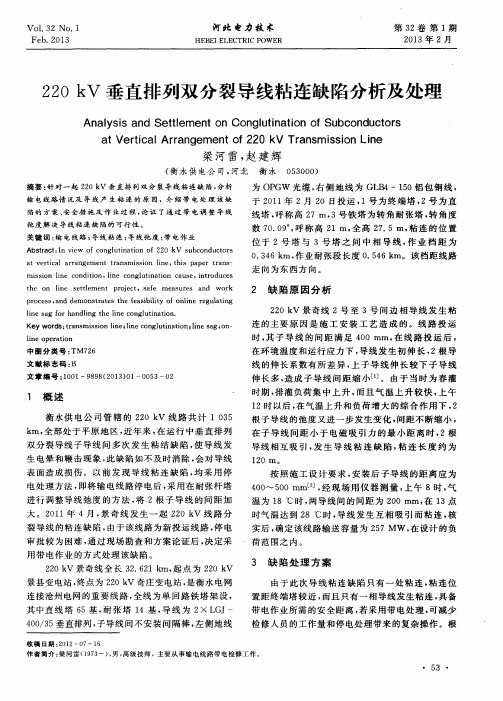

220 kV输电线路垂直双分裂导线粘连成因及处理方法【摘要】近年来,220 kV输电线路垂直双分裂子导线粘连故障时有发生,危及电网安全和经济运行。
因此,分析导线粘连的原因,探讨安全、快速、有效的处理方法,是十分必要的,本文对子导线粘连的原因进行了初步分析,并根据不同的粘连现象提出了处理方法。
【关键词】输电线路;分裂导线;粘连近几年省公司系统部分220 kV输电线路先后出现了导线粘连的现象,危及电网安全和经济运行。
因此,分析导线粘连的原因,探讨安全、快速、有效的处理方法,是十分必要的。
1 、导线粘连的成因及危害1.1 导线粘连的成因相互平行的两根导线,通过方向相同的电流I1和I2时,单位长度导线所受的电磁力F=式中:μ——介质的磁导率;d——两导线间的距离。
运行中的双分裂导线可视为两根平行导线,同时通过方向、大小相同的电流时会在导线内产生相互吸引的电磁力,由式(1)可知,在导线上通过的电流保持不变时,两导线间的距离d越小则电磁力F就越大,也就是说靠得很近或相碰的子导线所受的电磁力将会很大,当子导线局部所受电磁力大于该局部子导线自重时,局部粘连便会出现。
分裂导线某一点产生粘连后,紧靠粘连点的子导线之间的距离已很小,在电磁力的作用下,粘连不断不断向两端延伸,直至悬挂点处,在金具的刚性间隔作用下,各种合力在该处取得平衡,粘连才停止。
1.2 导线粘连的条件220 kV输电线路负荷电流在800 A以上,按式(1)计算,当子导线间距d为2mm 时,子导线间的电磁力可达8.5 N/m,远大于多数220 kV线路每米子导线的自重,此时粘连可能发生。
计算结果表明,正常情况下,单纯由分裂导线负荷电流产生的电磁力是不能使导线粘连的。
分裂导线出现粘连必须同时具备个条件:由于大风等外力作用、导线温升差异、很大的负荷电流作用,使同相分裂导线子导线局部瞬时接触或十分接近;分裂导线的负荷电流足以维持其继续粘连。
1.3 大风对导线粘连的影响在风口地带,风力越大、档距越大、导线越轻,风摆幅度就越大,双分裂导线上、下子导线摆动不同步时,两线就可能瞬间十分接近甚至相碰,负荷电流足够大时粘连就会发生。
