异丁基三乙氧基硅烷

异丁烯三乙氧基硅烷使用说明书一、使用方法：1.浸渍材料应原罐密封，贮存于阴凉干燥处，并设立符合职业卫生和安全部门要求的警告牌。

2.涂装方法应根据施工条件和被涂结构的情况进行选择，宜采用高压无气喷涂，当条件不允许时，可采用涂刷或滚涂。

3. 浸渍硅烷前应对混凝土进行下列表面处理：（1）用水泥浆修补蜂窝、露石等明显缺陷，用钢铲刀清除表面碎屑及不牢固的附着物；（2）清除不利于硅烷浸渍的灰尘、油污等有害物与污染物；（3）喷涂、涂刷、滚涂硅烷的混凝土表面应为面干状态。

在水位变动区，应在海水落到最低潮位，混凝土表面看不到水时，喷涂硅烷，以尽量延长喷涂前的自然干燥期。

下雨或有强风或强烈阳光直射时不得喷涂硅烷。

4.浸渍硅烷施工应符合下列规定：（1）喷涂、涂刷、滚涂硅烷的龄期应不少于28天，或混凝土修补后应不少于14天；（2）混凝土表面温度应在5~45℃之间；（3）施工现场附近应无明火，操作人员应使用必要的安全保护措施；（4）浸渍硅烷工作，应在硅烷制造厂家的技术要求下，由经验丰富的操作人员实施；（5）应注意避免硅烷和氯丁橡胶、沥青质密封材料等其他可能腐蚀的材料接触；5.浸渍硅烷工作应连续喷涂实施，使被涂表面饱和溢流。

在立面上，应自下向上地喷涂或涂刷、滚涂，使被涂立面至少有5秒保持“看上去是湿的”的状态；而在顶面或底面上，都至少有5秒保持“看上去是湿的镜面”状态。

每遍喷涂或涂刷、滚涂300ml/m2，涂两遍。

两遍之间的间隔时间至少为6小时。

二、注意事项1．硅烷属易燃物品，固化时会产生乙醇。

应时刻遵守安全预防措施。

切勿靠近火花或明火处存储或使用。

切勿在附近区域吸烟。

2.使用前暴露在水中可能使其在容器中固化。

3.当温度达到或低于0℃时，或者超过40℃以及在大风天气下（此时溶剂会迅速蒸发），切勿使用本品。

4.使用场合应保持通风良好。

施工人员施工过程中应始终穿戴护目镜和防护手套。

如不慎吸入，应立即移到有新鲜空气的地方。

如接触到皮肤和眼睛，立即用水清洗15分钟，并脱下受污染的衣服、鞋子及时就医。

异丁基三乙基硅烷全文共四篇示例，供读者参考第一篇示例：异丁基三乙基硅烷（IBTES）是一种有机硅化合物，化学式为C11H26Si。

它具有许多优良的性质，使得它在工业和科研领域中得到广泛应用。

本文将介绍异丁基三乙基硅烷的性质、应用及制备方法，以帮助读者更加深入了解这种有机硅化合物。

1.性质异丁基三乙基硅烷是无色至淡黄色液体，在常温下为不挥发性、无毒的化合物。

它具有低表面张力、良好的润湿性和耐高温性，且对大多数溶剂稳定。

这些性质使得异丁基三乙基硅烷成为一种优良的表面活性剂和助剂，并广泛用于化妆品、润滑油、涂料等领域。

2.应用（1）在化妆品中，异丁基三乙基硅烷常用作乳化剂、增塑剂和润滑剂，能够使化妆品具有良好的光滑感和质感，提高产品的稳定性和延展性。

（2）在润滑油领域，异丁基三乙基硅烷可用作添加剂，提高润滑油的抗磨损性能和高温稳定性，延长机器设备的使用寿命。

（3）在涂料中，异丁基三乙基硅烷可以提高涂层的附着力和耐水性，同时增加涂层的柔韧性和表面光泽度。

3.制备方法异丁基三乙基硅烷的合成方法主要有硅烷烷化法和硅烷氢代法两种。

（1）硅烷烷化法：通过将三甲基氯硅烷和异丁烯在氯化铜的催化剂存在下发生反应，得到异丁基三乙基硅烷。

（2）硅烷氢代法：通过将三乙基氯硅烷和氯乙烷在氢氧化钠的存在下发生反应，得到异丁基三乙基硅烷。

第二篇示例：异丁基三乙基硅烷是一种有机硅化合物，化学式为C8H20Si。

它是一种链状的硅烷，分子中含有一个异丁基基团和三个乙基基团。

异丁基三乙基硅烷在化工领域具有广泛的应用，主要用作硅树脂和硅橡胶的交联剂，也可用作护发产品和皮肤护理产品的成分。

下面就让我们来深入了解一下这种有机硅化合物。

异丁基三乙基硅烷的物理性质：异丁基三乙基硅烷是一种无色液体，具有挥发性和易燃性。

它的熔点为-70°C，沸点为134°C，密度为0.726 g/cm3。

异丁基三乙基硅烷可溶于大多数有机溶剂，如乙醚、醇类和烃类溶剂。

浅谈硅烷浸渍混凝土防腐蚀技术在码头沉箱上的应用摘要：硅烷作为无色憎水材料用于混凝土防腐工程中，能有效提高钢筋混凝土结构的耐久性。

与传统防腐涂料相比，硅烷浸渍技术具有施工工艺简单,防护效果好等优点。

本文结合XX 港区某码头工程项目实际，论述使用硅烷浸渍技术进行港口工程混凝土防腐蚀保护的工作原理和具体施工工艺。

关键词：混凝土结构防腐硅烷浸渍。

1.硅烷浸渍防护技术在国际上的应用及其防护原理1）硅烷浸渍防护技术在国际上的应用从上世纪70‐80年代起，欧美、澳大利亚等地区就已经开始利用硅烷浸渍防护技术进行混凝土耐久性保护。

该技术不仅被广泛用于公路、高架桥、车库、海港等结构的混凝土，同时也是美国公路路桥防护中最常用的防腐方案。

本世纪初，该技术逐渐被引入到我国工程建筑领域。

2）硅烷浸渍防护技术的防护原理混凝土结构硅烷浸渍剂是一种在国家混凝土行业耐久性防腐规范中推荐的产品，主要指异丁基三乙氧基硅烷（液体状）或异辛基三乙氧基硅烷（膏体状）。

硅烷浸渍剂的具体防护原理是通过硅烷特殊的小分子结构穿透混凝土的表层，渗入混凝土表面深层部分，进而渗入到混凝土毛细孔内壁，到达最小的毛细孔壁上，与空气及基底中的水分产生化学反应，聚合成形类似硅胶体的交联结构的硅酮高分子羟基团的过程。

这些羟基团将与基底和自身缩合，产生胶连、堆积效应，固化并结合在混凝土毛细孔的内壁及表面，形成防腐蚀及防渗透的斥水层。

具体如图1所示。

图1硅烷浸渍处理后混凝土毛细孔疏水性示意图 硅烷浸渍防护不会阻塞混凝土气孔，可以保持基材的透气性。

通过抵消毛细孔的强制吸力，受硅烷防护剂保护的混凝土可以防止水分及可溶解盐类（如氯盐）的渗入，并可有效防止因渗水、酸雨、日照和海水的侵蚀，从而保护混凝土避免其内部钢筋结构的腐蚀。

硅烷防护剂还有很好的抗氧化和抗紫外线性能，能够为混凝土提供长期持久的保护，提高建筑物的使用寿命。

采用硅烷浸渍处理后的基材能够形成远低于水的表面张力，并产生毛细逆气压现象，既保持混凝土结构的“呼吸”又防水。

异丁基三乙氧基硅烷异丁基三乙氧基硅烷（Isopropyltrimethoxysilane）是硅的一种有机衍生物，它的分子公式为（CH3）3Si（OCH3）3。

它是通过由甲基（CH3）和乙氧基（OCH3）构成的氧硅键（Si-O-Si）在硅骨架上穿插而构成，是一种通用的硅有机材料。

异丁基三乙氧基硅烷可以在液相或固相反应中制备，也可以在溶剂中结晶，其质量受到温度、时间、湿度、pH和有机溶剂等外部条件的影响，它可以形成结晶体，且可以通过晒干进一步纯化。

异丁基三乙氧基硅烷的主要结构和性质表明它具有良好的稳定性和化学稳定性。

它最主要的应用是用作添加剂，可以改善各种材料的性能特征，以改善结构和外观。

此外，它还可用于生产聚合物和通用材料，以及改善涂料的和油墨的性能。

异丁基三乙氧基硅烷还可以用作玻璃染料中的抗碱剂或抗氧剂，以及复合封装材料中的耐热剂或耐候剂。

由于异丁基三乙氧基硅烷具有良好的特性和结构，因此用于各种工业应用中受到欢迎。

它是一种理想的抛光剂，可以提升家具表面的光滑度和手感，降低摩擦系数并给家具表面提供抗腐蚀保护。

它还可以用于制造水性和化学性粘合剂，以提供高抗拉强度和耐化学攻击的性能特性。

另外，它还可以应用于玻璃模型，以改善表面光滑度，同时可以减少玻璃表面的粘性。

异丁基三乙氧基硅烷的研究已在用于制造电子元件中取得成功，例如用于制造硅基电路元件的硅膜的制备。

最近的研究也提出了将异丁基三乙氧基硅烷用于制作生物传感器的可能性，因为它可以用作生物传感器的基底，来提高传感器的敏感性和性能特性。

因此，可以得出结论，异丁基三乙氧基硅烷是一种具有广泛应用的硅有机材料，由于它的优良性能和稳定性，因此受到各种工业界和科学研究领域的欢迎。

另外，随着新一代硅有机材料的开发，将在未来出现更多新的应用，以及更多新的应用前景。

采用气相色谱 - 质谱分析硅烷材料的要点与注意事项[摘要]近年来，海上风电、公路、水运、市政等工程中对构筑物的耐久性要求越来越高，硅烷作为可有效提高混凝土抗氯离子渗透性能的有机材料，在上述工程中的应用越来越多，但硅烷材料质量往往参差不齐，存在较多以次充好的情况，如何快速的准确的判定出硅烷材料的质量，成为保证施工质量的关键，本文采用现行的，能够较快且较为准确进行硅烷成品判定的气相色谱-质谱分析方法为例，对硅烷材料的主要有机化合物进行分析，总结出分析过程中的要点和注意事项，以供参考。

[关键字]硅烷材料主要成分环境条件载气溶剂进样设备一、硅烷材料应用机理及优点硅烷材料的应用机理是硅烷材料浸渍混凝土表面后，硅烷材料能够渗透到混凝土毛细管壁中，与空气中的水分和水泥水化反应形成聚硅氧烷互穿脉络结构，形成类似胶状体的物质，产生胶连、堆积，固化结合在混凝土的毛细孔内壁及表面，可有效防止基材因渗水、日照、酸雨和海水的侵蚀而对混凝土及内部钢筋结构的腐蚀、疏松、剥落、霉变而引发的病变，提高构筑物的使用寿命。

其优点有以下四点：①防水透气，可以有效渗透进混凝土3~4mm深，形成憎水层；②抗紫外线，防止氯离子的腐蚀渗透导致钢筋锈蚀从而破坏混凝土结构；③不会改变混凝土结构的外观，对于微小裂缝亦有防护作用；④有效阻止恶劣环境的腐蚀，可与其他涂层共同使用，起到多层保护作用，有效延长混凝土使用寿命，降低后期维护成本。

二、硅烷定性分析—气象色谱-质谱联用法（GC/MS）本文以工程中常用的异丁基三乙氧基硅烷为例，采用气相色谱-质谱联用法，根据JTS 153-2015《水运工程结构耐久性设计标准》规定的步骤，结合实施检测的经验，总结出检测过程中的要点和注意事项。

2.1主要仪器设备2.1.1气相色谱-质谱联用仪生产厂家：北京东西分析仪器有限公司规格型号：GC-MS 32002.1.2色谱柱生产厂家：AB-5MS规格型号：5%二苯基-95%二甲基聚硅氧烷色谱柱，60m×0.25mm×0.25μm2.2仪器主要参数设置2.2.1进样口温度：250℃；2.2.2柱温：起始温度为50℃，保持5min，然后以5℃/min升至250℃，保持10min；2.2.3载气流速：1.0ml/min；2.2.4电离电压：70eV；2.2.5离子源温度：200℃；离子源转速：999r/min；离子源：EI。

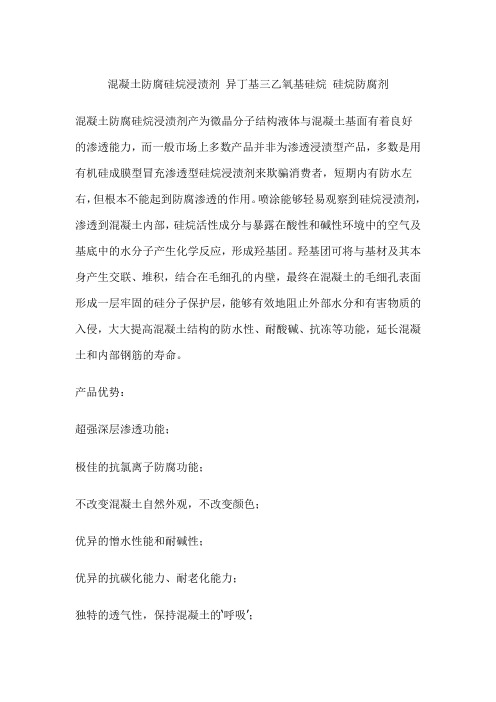

混凝土防腐硅烷浸渍剂异丁基三乙氧基硅烷硅烷防腐剂
混凝土防腐硅烷浸渍剂产为微晶分子结构液体与混凝土基面有着良好
的渗透能力，而一般市场上多数产品并非为渗透浸渍型产品，多数是用有机硅成膜型冒充渗透型硅烷浸渍剂来欺骗消费者，短期内有防水左右，但根本不能起到防腐渗透的作用。

喷涂能够轻易观察到硅烷浸渍剂，渗透到混凝土内部，硅烷活性成分与暴露在酸性和碱性环境中的空气及基底中的水分子产生化学反应，形成羟基团。

羟基团可将与基材及其本身产生交联、堆积，结合在毛细孔的内壁，最终在混凝土的毛细孔表面形成一层牢固的硅分子保护层，能够有效地阻止外部水分和有害物质的入侵，大大提高混凝土结构的防水性、耐酸碱、抗冻等功能，延长混凝土和内部钢筋的寿命。

产品优势：
超强深层渗透功能；
极佳的抗氯离子防腐功能；
不改变混凝土自然外观，不改变颜色；
优异的憎水性能和耐碱性；
优异的抗碳化能力、耐老化能力；
独特的透气性，保持混凝土的‘呼吸’；
0.2㎜或以内的龟裂，可自愈合及防水层自我修复能力。

适用范围：
可广泛应用于各类钢筋混凝土结构中，和各类防腐工程，海港工程以及河道桥梁工程！
包装与贮存：
20kg/小白桶/便于施工搬运
阴凉干燥通风处保存，也可在零度以下环境中存放。

硅烷系列：
混凝土防腐专用硅烷防腐液：20公斤/桶；4-5平/公斤；0.14-0.2公斤/平；
硅烷防腐膏：20公斤/桶；3-5平/公斤；0.3公斤/平.。

硅烷浸渍技术要求
（1）用于混凝土结构表面浸渍的硅烷优先采用异丁基三氧基硅烷单体作为硅烷浸渍材料。

异丁基三乙氧基硅烷质量应满足下列要求：
①异丁基三乙氧硅烷含量：≥98.9%；
②硅氧烷含量：≤0.3%；
③可水解的氯化物含量：≤1/10000；
④密度：0.88 g/cm 3；
⑤折光率：1.4；
⑥活性应为 100%，不得以溶剂或其它液体稀释。

（2）浸渍硅烷施工前应进行喷涂试验，试验面积应为1～5m2。

按JTJ275-2000《海港工程混凝土结构防腐蚀技术规范》规范要求分别进行吸水率、硅烷浸渍深度和氯化物吸收量的降低效果测试。

满足设计要求后，方可进行结构防腐喷涂。

（3）浸渍硅烷前应对混凝土表面进行清洁处理。

（4）硅烷浸渍验收标准：
浸渍硅烷质量的验收以每 500m2浸渍面积为一个浸渍质量的验收批。

按规范要求，在试验区随机钻取 6 个芯样，钻孔位置应避开钢筋，钻孔深度不大于40mm，各取 2 个芯样分别进行吸水率、硅烷浸渍深度和氯化物吸收量降低效果的测试。

当任一验收批硅烷质量的三项测试结果中任一项不满足下列要求时，该验收批应重新浸渍硅烷。

对钻孔取样处应及时采用环氧砂浆进行封闭。

①处理的混凝土吸水率平均值不大于 0.01mm/ min 1/2；
②浸渍深度应达到 3～4mm；
③氯化物吸收量的降低效果平均值不小于 90%；
④要求采用浸渍硅烷后防腐使用年限不得少于 15 年。

异丁基三乙氧基硅烷分子量
【最新版】
目录
1.异丁基三乙氧基硅烷简介
2.异丁基三乙氧基硅烷的制备方法
3.异丁基三乙氧基硅烷的特性与应用
4.异丁基三乙氧基硅烷的安全性及生态学数据
正文
异丁基三乙氧基硅烷是一种有机硅化合物，分子量为 178。

它以一个硅原子为核心，形成了烷基为异丁基和烷氧基为乙氧基的结构。

这种化合物具有 Si-O-C 键结构，是一种无色透明液体，得到我国混凝土行业防腐规范的推荐。

异丁基三乙氧基硅烷的制备方法主要是通过异丁烯和三氯氢硅进行加成，然后使用乙醇解。

此外，也可以通过异丁烯和三乙氧基硅烷直接加成制备，但收率会较低。

异丁基三乙氧基硅烷具有防水、防 cl-、抗紫外等特性，因此被广泛应用于混凝土保护。

与异丁基三甲氧基硅烷相比，异丁基三乙氧基硅烷在憎水、耐碱和渗透性等方面具有更好的表现。

而异丁基三甲氧基硅烷在制备过程中可能会产生有毒化学品甲醇，对施工有一定影响。

在安全性方面，异丁基三乙氧基硅烷在兔子眼睛接触和急性毒性实验中表现出轻度反应。

第1页共1页。

浅析混凝土建筑耐久性保护——硅烷浸渍技术摘要：宁德核电站位于闽东海岸边，处于海洋环境中，长期承受盐雾作用。

滨海盐雾环境下，高温、高湿的特点，有助于氯离子在混凝土表面的沉积，通过干湿交替作用渗透到混凝土内部，氯离子沉积引起的耐久性问题值得关注。

福建宁德核电站一期1、2号机组常规岛循环水进排水管沟（GD）工程属于大口径现浇钢筋混凝土涵洞，共有四条廊道，每台机组2条。

GD管沟内表面采用异丁基三乙氧基硅烷防腐。

硅烷以一种最简单、最有效、最经济的方式将水与混凝土隔离，使它具有其他防水材料无与比拟的施工价值。

关键词：混凝土基层处理腐蚀硅烷浸渍1、引言重大建筑物结构如地球上的所有生物一样，均存在“生老病死的生命周期”。

而重大基础建设工程规模大、施工难度高，建设费用昂贵，其安全性、耐久性是关系到国民经济建设的重大问题。

宁德核电站GD管沟从联合泵站（PX）通至汽机大厅（MA），再从汽机大厅通至排水结构（CC）。

此结构属于开式循环水冷却系统。

开式循环水系统是指从江河吸取的冷却水经系统水泵升压后进入凝汽器，在冷却汽轮机排汽后，不再使用。

2、工程概况福建宁德核电站一期1、2号机组GD管沟工程。

进水管沟截面为内圆外方，内圆直径3.4m，出泵站处为单管布置，中心标高-6.13m；进汽机厂房（MX）前变为两管重叠布置，两管中心标高分别为-3.3m和0.70m。

出水管沟采用2×3.2m×3.2m双孔重叠布置现浇钢筋混凝土管沟，管中心标高分别为-4.6m和-0.5m。

循环水进排水管沟内表面采用异丁基三乙氧基硅烷防腐。

单台机组循环水进排水管沟平面布置图:3、工程量及工期1、2#机组GD管沟内壁共计：13000㎡。

1MX循环水进排水管沟防腐施工于2009年05月01日开工。

2MX循环水进排水管沟防腐施工工期比1MX循环水进排水管沟施工工期后顺延8个月。

4、材料要求所用防腐材料的名称：DB-H538硅烷混凝土防护剂。
