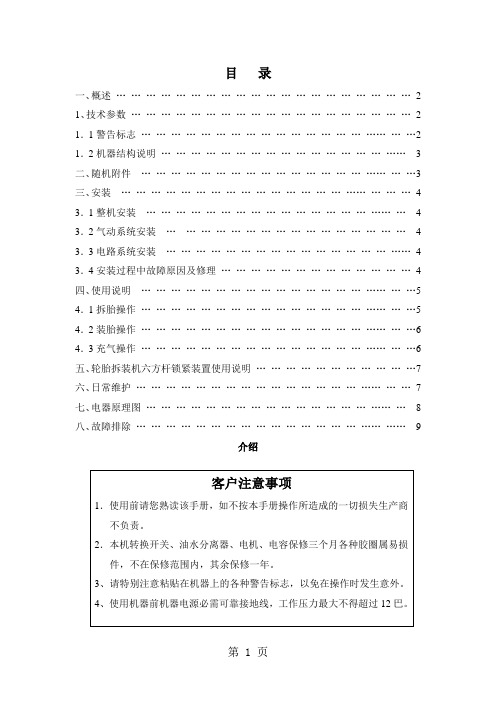

目录
一、概述 (2)
1、技术参数 (2)
1．1警告标志 (2)
1．2机器结构说明 (3)
二、随机附件 (3)
三、安装 (4)
3．1整机安装 (4)
3．2气动系统安装 (4)
3．3电路系统安装 (4)
3．4安装过程中故障原因及修理 (4)
四、使用说明 (5)
4．1拆胎操作 (5)
4．2装胎操作 (6)
4．3充气操作 (6)
五、轮胎拆装机六方杆锁紧装置使用说明 (7)
六、日常维护 (7)
七、电器原理图 (8)
八、故障排除 (9)
介绍
感您使用本厂生产的轮胎拆装机
本机是按照最佳质量原则制造的。本手册提供的简单说明可以保证正确地使用本机并使其获得更长的使用寿命。请通篇阅读本手册并正确理解其含义。
本手册是该品产的一个重要组成部分。在使用轮胎拆装机之前，应仔细阅读手册中的警告和说明，以使机器得到安全的使用和保养。
一、概述
1．技术参数：
外部锁紧轮辋尺寸 290mm—440mm
部锁紧轮辋尺寸 300mm—500mm
轮胎最大直径 950mm
压缩气压在1Mpa时拆卸力 2500Kg
工作压力 0.6—1.0mpa 110—147psi 工作电压 200/380V—3PH
电机功率 0.75kw(380) 1.1kw(220) 轮盘最大旋转扭矩 110kmg
外形尺寸 990×945×1730
重量 180kg—195kg
工作状态噪音水平 <70dB
1.1 警示标志:
1.2机器结构说明:
（1）脚踏板控制系统（2）胎唇拆卸系统7/11、转向控制踏板 13、胎唇拆卸板
10、胎唇拆卸踏板
8、卡盘开启踏板
9、卡盘闭合踏板
（3）操纵杆系统（4）工作盘系统 2、横臂 6、工作盘
5、垂直鸟头 12、撬杆
1、锁紧开关
4、调节扭
3、气压表
二、随机附件：
三、安装：
3．1 整机安装；
—用螺丝将主机立柱固定在机身上。
—松开连接机身与木板的螺丝，将机器取下放置于指定位置。
—垫好胶垫，固定好地脚螺丝。
3．2 气动系统安装：
气动系统连接—将空气压缩泵与位于空气过滤器右端的接头连接。3．3 电路系统安装：
电路系统的工作均需专业技术人员操作。
—检查电源电压是否与本机标牌相符。
—保证本机外壳有可靠接地。
—安装后进行检验，踩转向踏板7/11，卡盘按顺时针旋转为准确。3．4 安装过程中故障原因及修理：
四、使用说明：
4．1 拆胎操作：
4．1．1开启胎唇
准备工作
—放尽胎气。
—去掉车轮上的平衡块，以免发生危险。
—把车轮放在地上，竖起；靠近支撑板。
踩下踏板10；慢慢转动车轮。重复上
述动作，直到把胎唇全部撬开；
—换另一面，重复上述动作。
4．1．2 扳动锁紧杆，松开垂直立杆。
4．1．3 将轮胎锁在转盘上，锁紧方式有两种：一是外夹、二是夹。
外夹将轮胎放于大盘上踩开启踏板，使卡爪直至将轮胎锁紧。
夹先将卡爪外胀开，将轮胎放置转盘上，踩锁紧踏板，小爪锁紧轮辋外缘。对胎口较紧的轮胎推荐夹。
4．1．4 按下垂直杆，使拆装头靠近轮胎边缘，并用锁紧杆锁紧垂直杆。调整悬臂定位螺栓，使机头滚轮与钢圈外缘间隙为5-7毫米，上下提升3毫米左右。
4．1．5 用撬杆将胎缘撬在拆装头上，点踩踏板，让转盘顺时针旋转，直到胎缘脱落为止。
4．1．6 重复以上步骤，拆下另一面胎缘。
4．2 装胎操作：
—将轮辋在转盘上锁定。
—先给胎唇涂上润滑膏或肥皂水然后把轮胎套在钢圈上，把拆装头固定到工作位置。
—将胎缘置于拆装头尾部上面机头下部，同时压低胎缘落入钢圈槽。
4．3 充气操作：
本机配有一个充气表用于充气压力的读数。
○1从转盘上松开轮胎卡爪。
○2将充气管接头与轮胎气门相连。
○3在给轮胎充气时应慢慢地压充气枪数次，确定压力计量器显示的压强不超过轮胎生产厂家所注明的围。
○4在给轮胎充气过程中让手和身体尽量远离轮胎，以免轮胎爆炸造成伤害。
五、轮胎拆装机六方杠锁紧装置使用说明：
六方杠的锁紧是靠锁紧板倾斜时，板上与六方杠滑动配合的六方孔压紧六方杠，将六方杠锁紧在我们要求的位置上，而锁紧楹的倾斜是靠偏心轴转动完成的，锁紧把是操纵偏心轴转动的，具体操作如下：
1．逆时针松开锁紧把；
2．上、下移动六方杠，使鸟头达到要求的位置；
3．顺时针将锁紧把锁紧，这时六方杠就固定在所需位置上。
4．在长期使用中，由于正常的磨损或其它原因，有可能锁不紧六方杠，这时可通过调节螺母进行调节，操作方法如下：
（1）用17mm开口扳手松下调节螺母，向下移约一周，使锁紧处于略倾状态；
（2）用17mm开口扳手继续抽下拧上调节螺母，使上调节与锁紧板的间隙约2mm；
（3）操作锁紧把，检查锁紧力是否适当，若不舍适再按上述方法继续调节，直至松紧适宜为止。
六、日常维护：
—保证空气压缩杯有充足的润滑油
—定期地倒油水分离器的凝结物；
—定期检查所有的连接部分及螺栓；
—保持六角型垂直轴的干燥和干净（用柴油清洁如图）；
—检查减速齿轮的油量，有需要便加注，请使用AP100的油品或相似类型的油品。
—检查并调节传动带的力。
