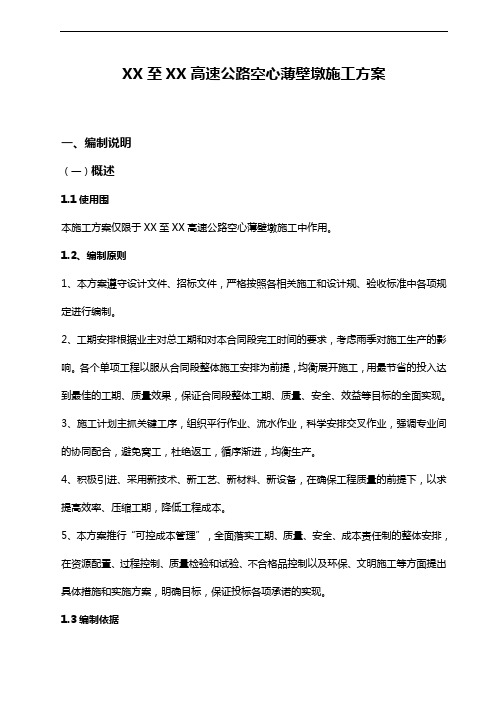

XX至XX高速公路空心薄壁墩施工方案一、编制说明（一）概述1.1使用围本施工方案仅限于XX至XX高速公路空心薄壁墩施工中作用。
1.2、编制原则1、本方案遵守设计文件、招标文件，严格按照各相关施工和设计规、验收标准中各项规定进行编制。
2、工期安排根据业主对总工期和对本合同段完工时间的要求，考虑雨季对施工生产的影响。
各个单项工程以服从合同段整体施工安排为前提，均衡展开施工，用最节省的投入达到最佳的工期、质量效果，保证合同段整体工期、质量、安全、效益等目标的全面实现。
3、施工计划主抓关键工序，组织平行作业、流水作业，科学安排交叉作业，强调专业间的协同配合，避免窝工，杜绝返工，循序渐进，均衡生产。
4、积极引进、采用新技术、新工艺、新材料、新设备，在确保工程质量的前提下，以求提高效率、压缩工期，降低工程成本。
5、本方案推行“可控成本管理”，全面落实工期、质量、安全、成本责任制的整体安排，在资源配置、过程控制、质量检验和试验、不合格品控制以及环保、文明施工等方面提出具体措施和实施方案，明确目标，保证投标各项承诺的实现。
1.3编制依据1、XX公路第X合同段施工图设计文件及补充设计文件；2、我国现行公路桥涵工程施工规及质量检验评定标准：3、现场实际情况和通过调查所掌握的有关资料信息；4、本标段实施性施工组织设计；5、本项目拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果及在他高速公路工程施工总结的经验。
二、工程概况1、工程简介空心薄壁墩一览表2.3 自然地理条件一、地形、地貌桥位区地貌单元属于大起伏地貌，地形起伏不平，地市北高南低，山势陡峭，沟谷深切，植被茂盛，根系发育。
二、工程地质在勘测深度，桥位区表层为较薄层第四系（Q4el+dl）全新统地层，沟谷低第四系（Q4el+dl）全新统地层较深，下部为三叠系春树腰组（t3cs）泥质砂岩。
三、地震项目区地震动峰值加速度为0.10g，地震基本烈度为VII度。
空心薄壁墩施工方案XXXXX公路工程XX合同段XXX大桥空心薄壁墩施工方案施工单位：监理单位：日期：目录一、编制说明 (1)（一）编制依据 (1)（二）编制原则 (2)（三）编制范围 (2)二、工程概况 (2)（一）工程简介 (2)（二）墩主要工程数量 (3)三、施工准备及工期安排 (3)1、管理人员配置 (3)2、施工人员配置 (4)3、工期安排 (5)四、模板方案选择 (6)五、翻模设计及稳定性分析 (6)1、翻模设计 (6)2、模板验算 (7)3、模板稳定性 (12)六、塔吊配置 (13)七、空心墩翻模施工原理 (17)八、墩身施工技术方案 (20)1、施工准备 (20)2、墩身钢筋施工 (22)3、模板安装 (24)4、砼浇筑施工 (26)九、翻模施工工艺 (29)1、首段墩身施工 (30)2、第2、3节段墩身施工 (32)3、其余节段墩身施工 (32)4、模板翻升 (32)5、墩顶段施工 (34)6、拆除 (38)十、高墩平面、高程、垂直度测量控制方法 (38)1、中心平面位置 (38)2、高程控制 (40)3.垂直度控制 (41)十一、空心薄壁墩主要的质量控制措施墩身质量标准和检验方法(41)1、薄壁空心墩的测量监控措施 (41)2、外观质量控制措施 (42)3、墩身施工线型控制 (43)4、墩身混凝土钢筋保护层控制措施 (44)十二、安全施工保证措施 (45)1、工作目标 (45)2、支架搭设安全措施 (47)3、钢筋、模板、砼施工安全措施 (48)4、预防物体打击安全措施 (49)5、机械设备使用安全措施 (50)6、安全用电措施 (50)7、施工现场防火措施 (52)十三、空心薄璧墩施工危险源识别及专项安全应急预案 (53)1、危险源辨识及分析 (53)1）、高墩施工危险源类别 (53)2）、高墩作业危险源防范措施 (55)3）、高墩施工技术方案安全保证 (56)4）、高墩施工设备使用安全管理措施 (59)5）、高墩施工安全操作规程 (60)6）、高墩施工消防管理制度 (60)7）、高墩施工安全技术措施 (61)8）、高墩施工职业病防治 (63)9）、高墩施工安全事故报告 (64)10）、高墩施工应急预案 (66)十四、文明施工和环境保护措施 (70)高鹰大桥空心薄壁墩施工方案一、编制说明（一）编制依据1、本工程招标单位提供的招标文件、施工图纸、答疑文件、工程量清单等资料。

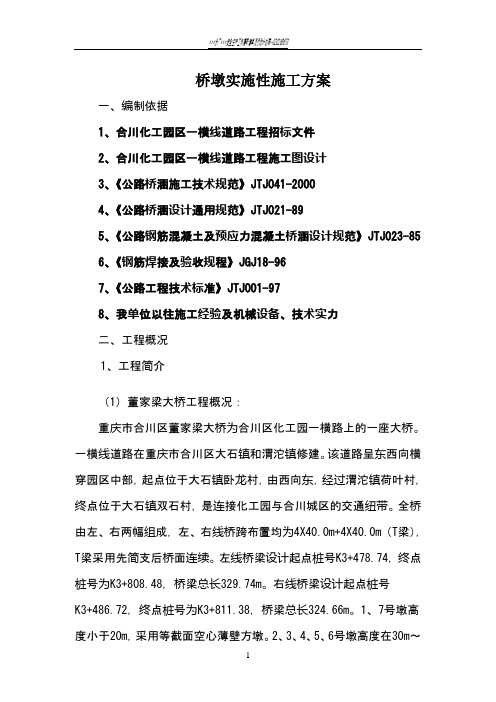

桥墩实施性施工方案一、编制依据1、合川化工园区一横线道路工程招标文件2、合川化工园区一横线道路工程施工图设计3、《公路桥涵施工技术规范》JTJ041-20004、《公路桥涵设计通用规范》JTJ021-895、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ023-856、《钢筋焊接及验收规程》JGJ18-967、《公路工程技术标准》JTJ001-978、我单位以往施工经验及机械设备、技术实力二、工程概况1、工程简介（1）董家梁大桥工程概况：重庆市合川区董家梁大桥为合川区化工园一横路上的一座大桥。
一横线道路在重庆市合川区大石镇和渭沱镇修建。
该道路呈东西向横穿园区中部，起点位于大石镇卧龙村，由西向东，经过渭沱镇荷叶村，终点位于大石镇双石村，是连接化工园与合川城区的交通纽带。
全桥由左、右两幅组成，左、右线桥跨布置均为4X40.0m+4X40.0m（T梁），T梁采用先简支后桥面连续。
左线桥梁设计起点桩号K3+478.74，终点桩号为K3+808.48，桥梁总长329.74m。
右线桥梁设计起点桩号K3+486.72，终点桩号为K3+811.38，桥梁总长324.66m。
1、7号墩高度小于20m，采用等截面空心薄壁方墩。
2、3、4、5、6号墩高度在30m～60m内，采用变截面空心薄壁方墩。
墩身壁厚0.4 米，纵桥向沿高度设有80:1的坡度。
墩柱间每隔20 米设一道I形系梁，地面以下20 厘米起设一道矩形地系梁；1、2、5、6、7基础取为实心等截面方桩。
3、4号墩基础采用群桩基础，桩基为钻孔灌注桩。
（2）两座半幅桥工程概况：在K3+234～K3+327处设半幅桥，桥梁全长93米，在K4+042～K4+138处设半幅桥，桥梁全长96米，上部结构均采用一联4x20m普通钢筋混凝土连续箱梁结构；桥台选用重力式桥台，桥墩采用柱式桥墩，基础持力层选用中等风化泥岩，基础选用人工挖孔嵌岩桩基础。
2、主要技术标准详见主要技术标准。
