汽车电路识图期末考试A卷

一、填空题（每空格1分，共10分）1、写出汽车电路的特点 、 、 、 、 和设有保护装置。

2、一般轿车仪表主要有燃油表 、 、和 。

3、电路保护装置主要是指 、 和断路器 二、判断题（每空格2分，共20分）（ ）1、每个电动后视镜的镜片后面都有四个电动机来实现后视镜的调整。

（ ）2、发电机的电压调节一般是通过控制励磁电压的大小来实现的。

（ ）3、转向灯为汽车转弯路面照明。

（ ）4、对于工作电流很小的用电设备,选用导线截面积时还应保证有足够的机械强度。

（ ）5、只有点火开关处于ON 的位置时，危险警报灯才能工作。

（ ）6、插接器是汽车电路中线束的中继站，所有的插接器均采用了闭锁装置。

（ ）7、单线制是指从电源到用电设备只用一根导线连接。

（ ）8、所有汽车用电设备与电源串接在电路中。

（ ）9、高压导线一般绝缘包层很薄，但线芯截面积很大。

（ ）10、继电器的85和86都是触点接线柱标记。

三、单项选择题（每空格2分，共40分）1、电路接通时电流低于正常值表明是什么类型的问题（ ）A 、断路B 、短路C 、线路电阻过大D 、熔丝熔断 2、一般轿车后窗玻璃采用的除霜方式是：（ ） A 、将暖风机热风吹至后风窗玻璃 B 、采用独立式暖风装置并将热风吹至风窗玻璃 C 、电热丝加热 D 、以上都不对3、导线的截面面积主要取决于 ( )。

A 、用电设备的工作电流B 、用电设备的内阻C 、导线的机械强度D 、导线的材料 4、导体的电阻是导体本身的一种性质，下列措施能改变导体电阻大小的是（ ） A 、增大通过导体的电流 B 、增加通过导体的电量 C 、增大导体两端的电压 D 、将导体拉细拉长5、继电器的作用叙述不正确的是（ ）A 、小电流控制大电流B 、保护开关触点C 、进行远程控制D 、加快开关时间 6、解释右图各脚的功能，正确的有（ ） A 、E 脚是发电机充电线。

B 、B 脚是磁激线C 、F 脚是控制充电指示灯D 、N 脚是中性线7、电控汽油发动机一定转速下点火时间受以下条件控制（ ）A 、原始点火提前角B 、基本点火提前角C 、修正点火提前角D 、前三个提前角相加 8、传统点火系中附加电阻与点火线圈的连接方式是（ ）A 、与点火线圈的初级绕组并联B 、与点火线圈的初级绕组串联C 、与点火线圈的次级绕组并联D 、与点火线圈的次级绕组串联 9、为了稳定电源电压，在电路中需串接一个稳压器的仪表是( )A 、里程表B 、电流表C 、电热式燃油表D 、电子转速表10、下列用电设备以并联方式连接的是（ ）A 、蓄电池和电流表B 、转向灯和闪光器C 、前照灯和制动灯D 、水温传感器和水温表 11、汽车倒车灯开关一般安装在（ ）A 、发动机上B 、离合器上C 、转向柱上D 、变速器上12、关于霍尔效应式无触点点火系，技师A 说，当霍尔传感器转子缺口转至永久磁铁与霍尔发生器之间时，点火线圈的初级绕组电流被切断，在点火线圈次级绕组产生高压。

A 卷《汽车电路分析》第1页，共4页期末考试试卷《汽车电路分析》课程（A ）卷 适用0711001、0711002、0711003、0741001班 考试一．选择题（每小题2分，共20分）1．符号“1.5BW ”表示该条线路的导线截面积为1.5mm 2，导线的主色是( )。

A ．红色B ．白色C ．黑色D ．黄色2．为了保护车辆的线路和各种电气设备，需要使用多种保护装置，下列不属于车辆上使用的保护装置的是( )。

A ．熔断器B ．易熔线C ．保险丝D ．断路器3．在《汽车电器接线柱标志》的国家标准中，31接线柱表示的含义是( )。

A ．与蓄电池正极相连，始终有电的的接线柱B ．与蓄电池负极搭铁相连的接线柱C ．可以通过一个特定开关打铁的接线柱D ．在点火开关正常接通时才与蓄电池正极相同的接线柱4.下列哪个性能不属于半导体的特征( )。

A ．杂敏性B ．热敏性C ．电敏性D ．光敏性5.导线的截面面积主要取决于( )。

A ．用电设备的工作电流B ．用电设备的内阻C ．用电设备的电压D ．用电设备的功率班 级：________________ 姓 名：__________________ 学 号：______________-----------------------------------------------------------------------------密 封 线--------------------------------------------------------------------------三．简答题（每小题8分，共40分）1.集成电路特点。

2.东风EQ1091型汽车电气总线路原理图识读顺序？并说明整车电路有哪几个分系统。

3.熔断器熔丝烧断的常见原因有什么？4．以奥迪A6为例，全自动空调系统中有哪些传感器？5．单独点火方式除具有同时点火方式的有优点外，还有哪些优点？四．解答题（每小题15分，共30分）1．简述怠速步进电动机式怠速控制的一般控制程序。

思考与练习课题一汽车电路图基础知识一、填空题1. 根据汽车电路中各电气设备的____________绘制成的线路图称为___________。

2. 电子控制器一般有独立的____________，并需要相关____________或____________ 提供信号。

3. 汽车用继电器可分为____________和____________ 两种。

4. 继电器由___________和____________等组成，为防止线圈断路时产生的___________将电子设备损坏，有的继电器在磁化线圈两端并联有____________或____________。

5. 熔断器在电路中起____________作用，能长时间承受____________负载，但当电路中的电流强度达到某个预定值时，熔丝（片）因___________ 而___________，从而___________。

6. 直接控制电路是指不使用____________，用电器由_____________直接控制的电路。

二、选择题1. 下列开关不属于按操纵方式分类的是（）。

A. 压力开关B. 温控开关C. 液位开关D. 点火开关2. 在电路中起过载保护作用的是（）。

A. 熔断器B. 断路器C. 易熔线D. 前三项都是3. 不属于电控单元信号输入电路的是（）。

A. 传感器信号电路B. 外接开关信号电路C. 电控单元间数据传输电路D. 发动机ECU 接地电路三、问答题1. 简述汽车电路的组成。

2. 汽车电路中的间接控制电路是什么？3. 汽车电路中的电控电路是什么？课题二识读汽车电路图一、填空题1. 根据汽车电路图的特点可以把汽车电路图分为______________、______________、______________ 和______________。

2. 汽车电器布线图也称______________，是传统的汽车电路表达方法。

3. 汽车电路图是利用各种______________和______________来表示汽车____________、连接关系和______________ 的一种电气简图。

《汽车电路识图》试卷一一、填空题(每空2分,共30分)1、汽车电路的特点可以概括为:_________、_________、_________、_________、_________、_________、汽车导线有颜色与编号特征。

2、汽车电路广泛使用的电路保护装置有_________、_________、与_________。

3、常见的继电器有:_________、_________、与_________。

常闭继电器也称为_________继电器,常开继电器也称_________继电器。

4、相对于间接控制电路,直接控制电路中不使用继电器、与用电器串联。

二、名词解释(每题5分,共10分)1、单线制:2、回路原则:三、判断题(每题2分,共20分)1、汽车电气系统为直流系统。

( )2、所有的汽车都采用负极搭铁。

( )3、二极管具有单向导电性( )4、汽车上有两个电源,一个就是蓄电池,一个就是交流发电机( )5、使用二极管的时候,两个电极可以随便接。

( )6、电路图上开关的工作状态就是无电状态。

( )7、熔断器经常烧断后,必须找出故障后再跟换相同规格的熔断器( )8、熔断器就是一次性的产品,损坏后不能修理,只能更换。

( )9、ECM中文名称为汽车电控单元。

( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。

( )四、选择题(每题2分,共20分)1、下面不属于自动变速器档位指示灯的就是( )。

A、 P档B、 R档C、M档2、汽车铅蓄电池的搭铁线就是( )。

A、低压导线B、低压电缆线C、高压阻尼线3、连接分电器与火花塞的电线应采用( )。

A.低压导线 B、低压电缆线 C.高压阻尼线4、当通过熔断器的电流达到额定电流的1、35倍时,熔丝会在( S内熔断。

A .60 B、 80 C.1005、混合继电器具有( )A.常开触点B.常闭触点C.常开触点与常闭触点班级:姓名:6、为了保证一定的机械强度,一般低压导线截面积不小于( )mm2A.0、4B.0.5C.0、67、前转向灯的颜色为( )A.绿色B.橙色C.红色8、刹车灯的颜色为( )A.绿色B.橙色C.红色9、内搭铁式发电机调节器在( )搭铁。

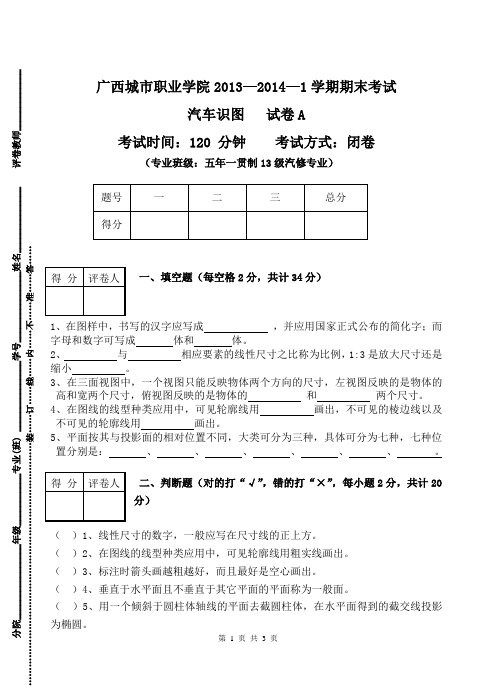

广西城市职业学院2013—2014—1学期期末考试 汽车识图 试卷A 考试时间：120 分钟 考试方式：闭卷 （专业班级：五年一贯制13级汽修专业）一、填空题（每空格2分，共计34分） 1、在图样中，书写的汉字应写成 ，并应用国家正式公布的简化字；而字母和数字可写成 体和 体。

2、 与 相应要素的线性尺寸之比称为比例，1:3是放大尺寸还是缩小 。

3、在三面视图中，一个视图只能反映物体两个方向的尺寸，左视图反映的是物体的高和宽两个尺寸，俯视图反映的是物体的 和 两个尺寸。

4、在图线的线型种类应用中，可见轮廓线用 画出，不可见的棱边线以及不可见的轮廓线用 画出。

5、平面按其与投影面的相对位置不同，大类可分为三种，具体可分为七种，七种位置分别是： 、 、 、 、 、 、 。

二、判断题（对的打“√”，错的打“×”，每小题2分，共计20分）（ ）1、线性尺寸的数字，一般应写在尺寸线的正上方。

（ ）2、在图线的线型种类应用中，可见轮廓线用粗实线画出。

（ ）3、标注时箭头画越粗越好，而且最好是空心画出。

（ ）4、垂直于水平面且不垂直于其它平面的平面称为一般面。

（ ）5、用一个倾斜于圆柱体轴线的平面去截圆柱体，在水平面得到的截交线投影为椭圆。

院________________年级___________专业(班) _______________学号_______________姓名______________ 评卷教师_____________……………………………………………………装……订……线……内……不……准……答……（）6、正垂线在正面的投影是汇聚一点。

（）7、铅垂线在正投影面的投影垂直于OX轴。

（）8、制图中要放大3倍画图，应在比例项中填写3：1。

（）9、在图线的线型种类应用中，不可见的棱边线以及不可见的轮廓线用粗实线画出。

（）10、作图时投射线应该画比图形的粗实线粗。

三、作图题（共计46分）1、已知点A的两个投影，求第三面的投影。

福建工业学校2011-2012学年第一学期汽车电工电子技术基础期末试卷(A)班级__________ 姓名_______________ 学号_________ 成绩 ____________一、填空题(30分，每题2分)1、一段导线的电阻为R，如果将它从中间对折合并为一段新导线，则其阻值为___________ O2、汽车电源主要有：__________ 和 _____________ o3、汽车电路的待点 ____________ ， _______ , ___________ , _______________ .4、两个电阻阻值分别为Rl=18欧，R2=3欧，串联起来接入电路，那么通过它们的电流强之比为T1 : T2= _______ ，两个电阻电压之比U1 : U2= _______ 。

它们并联后接在电源上，它们的电压之比为_______ ，电流强度之比为_______ 。

5、汽车用起动机一般由 ________ 、、_____________6、—个“220V/100W”的灯泡正常发光20小时消耗的电能为____________ 度电。

7、两电容的并耳关特性：____________ 、、；两电容的串联特性：_______________ 、> 。

8、蓄电池的型号解放CA1091汽车用6-QA-100型蓄电池___________________________9、电路的三种状态： ______________ 、> 010、企业安全5S是什么、、、、。

11、____________________________________ 任何•-个完整的电路都必须有, 和中间环节三部分组成。

12、电压表测量电压应_接在待测元件两端；电流表测量电流应_接在待测支路中。

13、__________________________________________ 电源和负载的本质区别是：电源是把能量转换成 ________________________________ 態的设备，负载是把____ 籠转换成________ 能量的设备。

《汽车电路图识读与故障检修》期末试卷（A）开卷班级: ____________ 姓名：______________ 成绩：_____________一、填空（每空1分，共25分）1、汽车电路图根据功用不同可分为电源电路、接地电路和控制电路。

2、继电器通常可分为常开继电器、常闭继电器和常开、常闭混合型继电器。

3、相对于间接控制电路，直接控制电路中不使用继电器、控制器件和用电器串联。

4、汽车电路图是利用图形符号和文字符号，表示汽车电路组成、连接关系和工作原理,而不考虑其实际安装位置的一种简图。

5、汽车电路图的文字符号“BT”表示温度传感器。

6、汽车电路的电源系统电路一般分为蓄电池电路和发电机电路。

7、空气流量计是测量通过住门的空气流量的传感器。

8、电子油门为一体式结构，其具有两个功能：油门位置信号和最小油门开关, 使电控中心获得油门控制信号。

9、空气悬架需要空气压缩机等为系统提供动力,而油气悬架由液压缸等提供动力。

10、启动系统控制电路一般分为无继电器控制式、单继电器控制式、组合继电器控制式。

11、电路常见故障有断路、短路、搭铁以及接线松脫、潮湿及腐蚀等导致的接触不良或绝缘不良等。

二、名词解释（每题5分，共25分）1、电气线路图。

电气线路图就是传统的汽车电路表示方法，它把电器部件在汽车上的实际位置用导线从电源、开关、熔丝至电器部件一一连接起来，并将线束中同路的导线尽量画在一起。

2、电子控制单元（ECU）电控单元（ECU）是发动机电子控制系统的核心。

它完成发动机各种参数的采集和喷油量、喷油定时的控制，决定整个电控系统的功能。

3、节气门节气门：用来控制空气进入引擎的一道可控阀门，进入进气管后和汽油混合（不同车, 设计混合部位不同），成为可燃混合气体，参与燃烧做功。

4、继电器继电器是一种电控制器件。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

苏州市电子信息技工学校11-12第二学期期终考试试卷科目：12级汽车电工识图卷型：A型（闭卷）
出卷人：汤彬文审卷人：肖玉梅教研组：电子组班级：姓名：学号：得分：_______
一、填空题
1、写出下列图形符号所表示的元器件的名称或含义。

（58×1＝58分）
2、画出正确的图形符号。

动合（常开）触点光敏电阻时钟指示仪表灯
光电二极管电压表传感器尾灯传感器信号发生器
3、写出下列文字符号。

照明灯蓄电池同步发电机电位器交流
电流互感器插头按钮开关电磁离合器电磁阀
4、说明下列文字符号含义。

EH FU1 KM PV GA
AD RV EV MS XJ
5、说明下列项目代号的含义。

⑴、=1－T1
⑵、=2+5－K3:4
⑶、=2+C4－M1
⑷、－XT:7
6、写出下列项目的项目代号。

⑴、1单元位置2中的变压器T2的3号端子
⑵、转数传感器的1号端子
⑶、301室B列1号机柜中的熔断器FU1
⑷、第二个复合项目中的温度传感器ST1
二、综合题。

（10分）
1、识读用连接线表示的单元接线图，并补全用中断线表示的单元接线图。

1）用连接线表示的单元接线图
2）用中断线表示的单元接线图
2、在指定位置将主视图画成剖视图。

(10分)。
