【汽车行业类】汽车整车电路识图补考复习题

汽车电工识图考试题
一．填空题。

（1分/空，共15分）
1．图形符号有符号要素、一般符号、限定符号和方框符号四种基本形式，其中和最为常用。

2．在电气图中，一个完整的项目代号由四个代号段组成，分别是
、、和。

3．电气简图的布局方法主要是指图线的布局和电路或元件的布局，而图线的布局是指、和等三种方式，电路或元件的布局是指和两种。

4．框图通常按绘制，按信号流向自左至右、自上而下的顺序布置。

5．电路图是电气技术中应用最广的一种图，主要用于详细地表示、或的组成及工作原理。

二．根据图形符号写出元器件名称。

1．2。

．
（）（）
3．4。

（）（）5．6。

（）（）
7 。

8。

( ) ( )
9. 10.
( ) ( ) 11. 12.
( ) ( ) 13. 14.
( ) ( )
三．画出正确的图形符号
1．2。

3．4。

5．6。

四．根据所给的图形填空。

技校《汽车电路识图》学科题库一、选择题：1、汽车上的各种电器设备普遍的采用连接方式是（） [单选题] *A.混联B.双线制联接C.串联D.并联(正确答案)2、以下哪项不是蓄电池电压（）。

[单选题] *A、12VB、24VC、3V(正确答案)D、48V3、触电以人体受到伤害程度不同可分为电击和（）两种。

[单选题] *A、电伤(正确答案)B、电灼C、电腐蚀D、以上都不对4、我国用电安全规定中把（）定为安全电压值。

[单选题] *A、50VB、100VC、36V(正确答案)5.汽车未来供电电源的电压将被采用（） [单选题] *A.12VB.24VC.36VD.42V(正确答案)6.汽车电路的连接方式是（）。

串联 [单选题] *B、并联(正确答案)C、先并联后串联D、先串联后并联7.不属于汽车电气系统特点的是（） [单选题] *A．双电源B．单线制C．串联连接D．高压(正确答案)8.下列哪项为家用电压（）。

[单选题] *A.12VB.24VC.36VD.220V(正确答案)9、我国用电安全规定中把（）定为安全电压值。

[单选题] *A.50VC.36V(正确答案)D.80V10、下列设备中，其中（）通常作为电源。

[单选题] *A.发电机(正确答案)B.电视机C.电炉D.电动机11、汽车电路的连接方式是（）。

[单选题] *A.串联B.并联(正确答案)C.先并联后串联D.先串联后并联12、下列哪项为汽车电路特点（）。

[单选题] *A.低压交流B.汽车电路没有颜色特征C.多线制D.用电设备并联(正确答案)13、直流电器系统在汽车上广泛使用的主要原因是（） [单选题] *A.电流稳定B.供电安全C.蓄电池充电(正确答案)D.电压稳定14、现代汽车柴油机普遍采用电源电压是（） [单选题] *A.交流220VB.交流380VC.直流12VD.直流24V(正确答案)15、电路断路的一种表现是因为导线连接不牢固而表现的虚接触，称为（） [单选题] *A.断路B.搭铁C.电器设备故障D.接触不良(正确答案)16、下列不是电流单位的是（） [单选题] *A、安培B、千安C、毫安D、伏特(正确答案)17、下列是电压表示符号的是（） [单选题] *A、V(正确答案)B、AC、HD、E18、几个元件，沿着单一路径首尾连接在一起的电路是（）。

汽车整车电路识图补考复习题一、捷达车架上常用汽车电线的颜色填表字母颜色字母颜色WS 白色GR 灰色SW 黑色LI 紫色BR 棕色GE 黄色GN 绿色BL 蓝色1，汽车电路图是检修汽车电气系统时（必须参考的基本资料），能否正确识读汽车电路图，正确分析并找出其特点和规律，使其成为（汽车电路故障诊断与排除）的依据，已成为从事汽车维修人员迫切需要解决的问题，识读和分析汽车电路图的快慢能够反映出一个维修人员对汽车专业基础知识和专业知识的掌握程度，从而对汽车故障诊断与排除以及全面进行检修都具有非常重要的意义。

2，汽车电路的基本组成：过载保护器件，控制器件，用电器，导线3，汽车电路图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的全部组成和连接关系，不考虑实际位置的简图二、下面是汽车常用指示灯的图标，请详细说明1 ，汽车的电路：用导线和车体把电源、过载保护器件、控制器件及用电设备等装置连接起来，形成能使电流流通的路径称为汽车电路。

图标含义图标含义5．1．1 灯光总开关及信号装置标志，见图1所示。

信号装置显示颜色应为绿色。

5．1．10 危险报警灯操纵件及信号装置标志，见图10所示。

信号装置显示颜色应为红色，标志的图形轮廓线之间可涂实。

信号装置也可采用左右转向指于信号装置同时闪烁来代替。

5．1．2 前照灯远光操纵件及信号装置标志，见图2所示。

信号装置显示颜色应为蓝色。

标志的图形轮廓线内可涂实，线条数可以是四条。

5．1．11 前风窗玻璃刮水器操纵件标志，见图11所示。

5．1．3 前照灯近光操纵件及信号装置标志，见图3所示。

信号装置显示颜色应为绿色。

标志的图形轮廓线内可涂实，线条数可以是四条。

当前照灯近光由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。

5．1．12 前风窗玻璃洗涤器操纵件标志，见图12所示。

5．1．4 位置（侧）灯操纵件及信号装置标志，见图4所示。

信号装置显示颜色应为绿色。

标志的图形轮廓线内可涂实，当位置（侧）灯由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。

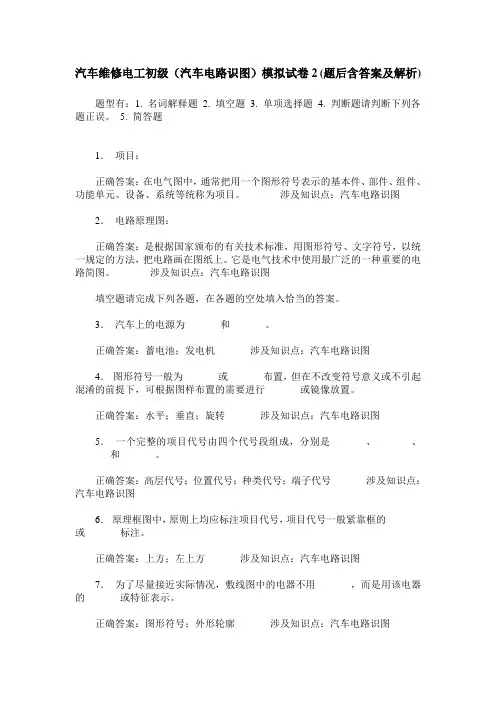

汽车维修电工初级（汽车电路识图）模拟试卷2(题后含答案及解析)题型有：1. 名词解释题 2. 填空题 3. 单项选择题 4. 判断题请判断下列各题正误。

5. 简答题1．项目：正确答案：在电气图中，通常把用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等统称为项目。

涉及知识点：汽车电路识图2．电路原理图：正确答案：是根据国家颁布的有关技术标准，用图形符号、文字符号，以统一规定的方法，把电路画在图纸上。

它是电气技术中使用最广泛的一种重要的电路简图。

涉及知识点：汽车电路识图填空题请完成下列各题，在各题的空处填入恰当的答案。

3．汽车上的电源为_______和_______。

正确答案：蓄电池；发电机涉及知识点：汽车电路识图4．图形符号一般为_______或_______布置，但在不改变符号意义或不引起混淆的前提下，可根据图样布置的需要进行_______或镜像放置。

正确答案：水平；垂直；旋转涉及知识点：汽车电路识图5．一个完整的项目代号由四个代号段组成，分别是_______、_______、_______和_______。

正确答案：高层代号；位置代号；种类代号；端子代号涉及知识点：汽车电路识图6．原理框图中，原则上均应标注项目代号，项目代号一般紧靠框的_______或_______标注。

正确答案：上方；左上方涉及知识点：汽车电路识图7．为了尽量接近实际情况，敷线图中的电器不用_______，而是用该电器的_______或特征表示。

正确答案：图形符号；外形轮廓涉及知识点：汽车电路识图8．导线的_______标注在颜色代码的_______，单位为_______时不标注。

正确答案：截面积；前面；毫米涉及知识点：汽车电路识图9．五十铃汽车不同电路采用了不同色标绝缘层的导线，电路中主要线束的导线用_______，属于辅助电路的导线用_______。

正确答案：单色；带色条涉及知识点：汽车电路识图10．帕萨特轿车大部分_______和_______都安装在中央线路板正面，_______从中央线路板反面接插后通往各用电设备。

《汽车电路识图》试卷一一、填空题(每空2分,共30分)1、汽车电路的特点可以概括为:_________、_________、_________、_________、_________、_________、汽车导线有颜色与编号特征。

2、汽车电路广泛使用的电路保护装置有_________、_________、与_________。

3、常见的继电器有:_________、_________、与_________。

常闭继电器也称为_________继电器,常开继电器也称_________继电器。

4、相对于间接控制电路,直接控制电路中不使用继电器、与用电器串联。

二、名词解释(每题5分,共10分)1、单线制:2、回路原则:三、判断题(每题2分,共20分)1、汽车电气系统为直流系统。

( )2、所有的汽车都采用负极搭铁。

( )3、二极管具有单向导电性( )4、汽车上有两个电源,一个就是蓄电池,一个就是交流发电机( )5、使用二极管的时候,两个电极可以随便接。

( )6、电路图上开关的工作状态就是无电状态。

( )7、熔断器经常烧断后,必须找出故障后再跟换相同规格的熔断器( )8、熔断器就是一次性的产品,损坏后不能修理,只能更换。

( )9、ECM中文名称为汽车电控单元。

( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。

( )四、选择题(每题2分,共20分)1、下面不属于自动变速器档位指示灯的就是( )。

A、 P档B、 R档C、M档2、汽车铅蓄电池的搭铁线就是( )。

A、低压导线B、低压电缆线C、高压阻尼线3、连接分电器与火花塞的电线应采用( )。

A.低压导线 B、低压电缆线 C.高压阻尼线4、当通过熔断器的电流达到额定电流的1、35倍时,熔丝会在( S内熔断。

A .60 B、 80 C.1005、混合继电器具有( )A.常开触点B.常闭触点C.常开触点与常闭触点班级:姓名:6、为了保证一定的机械强度,一般低压导线截面积不小于( )mm2A.0、4B.0.5C.0、67、前转向灯的颜色为( )A.绿色B.橙色C.红色8、刹车灯的颜色为( )A.绿色B.橙色C.红色9、内搭铁式发电机调节器在( )搭铁。

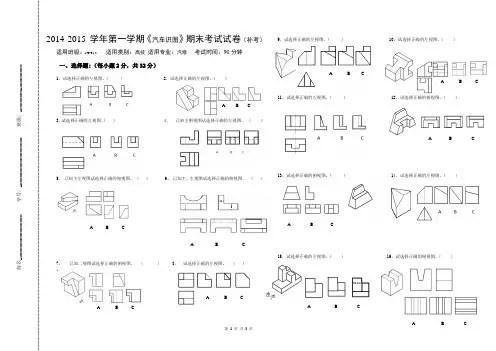

学年第一学期《汽车识图》期末考试试卷（补考）适用班级： 适用类别：高技 适用专业：汽修 考试时间：90分钟一、选择题:（每小题2分，共32分）1、试选择正确的左视图。

（ ）2、试选择正确的左视图。

（ ）3、试选择正确的左视图。

（ ）4、 已知主俯视图试选择正确的左视图。

（ ）5、 已知主左视图试选择正确的俯视图。

（ ）6、 已知主，左视图试选择正确的俯视图。

（ ）7、 已知二视图试选择正确的俯视图。

（ ） 8、 试选择正确的左视图。

（ ）9、试选择正确的左视图。

（ ） 10、试选择正确的左视图。

（ ）11、试选择正确的左视图。

（ ） 12、试选择正确的俯视图。

（ ）13、试选择正确的俯视图。

（ ） 14、试选择正确的左视图。

（ ）15、试选择正确的左视图。

（）16、试选择正确的俯视图。

（）2014-2015姓名__________________ 学号：____________________ 班级：___________________A B CA B C A B C1 2 3A B C A B CA B CA B C149701-2A B CA B CA B CA B C二、判断题:正确的打√,错的打×（每小题2分，共20分）1、试判断三视图是否正确（ ）2、试判断三视图是否正确（ ）3、试判断三视图是否正确（ ）4、试判断正等测轴测图画的是否正确（ ）5、试判断斜二等轴测图画的是否正确（ ）6、试判断所画的主视图是否正确（ ）7、试判断三视图是否正确（ ）8、试判断所画的主视图是否正确（ ）9、试判断三视图是否正确（ ）10、试判断正等轴测图是否正确（ ）三、根椐轴测图画三视图（每小题6分，共12分）学年第一学期《汽车识图》期末考试试卷（补考）适用班级： 适用类别：高技 适用专业：汽修 考试时间：90分钟 四、用1:1的比例抄画以下图形（6分）五、根椐三视图画斜二等轴测图（10分）六、根椐三视图画正等测轴测图（10分）七、补画第三视图（10分）2014-2015姓名__________________ 学号：____________________ 班级：___________________149701-2。

《汽车电路识图》试卷一一、填空题（每空2分，共30分）1、汽车电路的特点可以概括为：_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。

2、汽车电路广泛使用的电路保护装置有_________、_________、和_________。

3、常见的继电器有：_________、_________、和_________。

常闭继电器也称为_________继电器，常开继电器也称_________继电器。

4、相对于间接控制电路，直接控制电路中不使用继电器、和用电器串联。

二、名词解释（每题5分，共10分）1、单线制：2、回路原则：三、判断题（每题2分，共20分）1、汽车电气系统为直流系统。

( )2、所有的汽车都采用负极搭铁。

( )3、二极管具有单向导电性( )4、汽车上有两个电源，一个是蓄电池，一个是交流发电机( )5、使用二极管的时候，两个电极可以随便接。

( )6、电路图上开关的工作状态是无电状态。

( )7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器( )8、熔断器是一次性的产品，损坏后不能修理，只能更换。

( )9、ECM中文名称为汽车电控单元。

( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。

( )四、选择题（每题2分，共20分）1、下面不属于自动变速器档位指示灯的是（）。

A. P档B. R档C.M档2、汽车铅蓄电池的搭铁线是（）。

A. 低压导线B. 低压电缆线C.高压阻尼线3、连接分电器和火花塞的电线应采用（）。

A．低压导线 B. 低压电缆线 C．高压阻尼线班级：姓名：4、当通过熔断器的电流达到额定电流的 1.35倍时，熔丝会在（ S 内熔断。

A ．60 B. 80 C．1005、混合继电器具有( )A．常开触点 B．常闭触点 C．常开触点和常闭触点6、为了保证一定的机械强度，一般低压导线截面积不小于（）mm2 A．0.4 B．0.5 C．0.67、前转向灯的颜色为（）A．绿色 B．橙色 C．红色8、刹车灯的颜色为（）A．绿色 B．橙色 C．红色9、内搭铁式发电机调节器在（）搭铁。

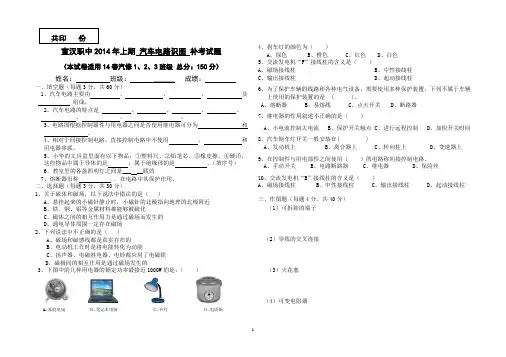

宣汉职中2014年上期 汽车电路识图 补考试题（本试卷适用14春汽修1、2、3班级 总分：150分） 姓名： 班级： ______ 成绩：一、填空题（每题3分，共60分）1、汽车电路主要由 、 、 、 及 组成。

2、汽车电路的特点是 、 、 、 、 、 、 。

3、电路图根据控制器件与用电器之间是否使用继电器可分为 和 。

4、相对于间接控制电路，直接控制电路中不使用 、 和用电器串联。

5、小华的文具盒里面有以下物品：①塑料尺、②铅笔芯、③橡皮擦、④硬币，这些物品中属于导体的是 ，属于绝缘体的是 。

（填序号）6、教室里的各盏照明灯之间是___ __联的7、熔断器旧称 ，在电路中其保护作用。

二、选择题（每题3分，共30分）1、关于磁体和磁场，以下说法中错误的是（ ）A 、悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近B 、铁、铜、铝等金属材料都能够被磁化C 、磁体之间的相互作用力是通过磁场而发生的D 、通电导体周围一定存在磁场 2、下列说法中不正确的是（ ） A 、磁场和磁感线都是真实存在的 B 、电动机工作时是将电能转化为动能C 、扬声器、电磁继电器、电铃都应用了电磁铁D 、磁极间的相互作用是通过磁场发生的3、下图中的几种用电器的额定功率最接近1000W 的是：（ ）4、刹车灯的颜色为（ ）A 、绿色B 、橙色C 、红色D 、白色 5、交流发电机“F ”接线柱的含义是（ ）A 、磁场接线柱B 、中性接线柱C 、输出接线柱D 、起动接线柱6、为了保护车辆的线路和各种电气设备，需要使用多种保护装置，下列不属于车辆上使用的保护装置的是 ( )。
