离散信号的频谱分析实验报告

时域离散信号实验报告一、实验目的本实验旨在通过实际的数据采集和分析过程，探究时域离散信号的特性和应用。

二、实验设备和材料- 信号发生器- 数字示波器- 计算机- Matlab软件三、实验步骤和方法1. 连接信号发生器和数字示波器。

2. 设置信号发生器的频率为100 Hz，幅度为5 V。

3. 使用数字示波器采集信号，并存储为文本文件。

4. 导入信号数据到Matlab软件中进行分析和处理。

四、实验结果和数据分析经过对采集到的时域离散信号进行分析和处理，得到以下结果。

1. 信号波形图通过数字示波器的显示，我们可以得到信号的波形图如下所示。

从波形图中可以看出，信号是一个频率为100 Hz的周期信号，幅度稳定在5 V 左右。

2. 信号频谱图通过对信号进行快速傅里叶变换（FFT），我们可以得到信号的频谱图如下所示。

从频谱图中可以看出，信号主要包含100 Hz的正弦信号成分，并且基本没有其他频率成分。

3. 信号能量和功率计算根据信号的时域离散表示，我们可以计算信号的能量和功率。

信号的能量可以通过对信号幅度平方的积分得到，而功率可以通过对信号幅度平方的平均值得到。

经过计算，得到信号的能量为225 J，功率为2.25 W。

五、实验结论通过本次实验，我们了解了时域离散信号的特性和分析方法。

通过观察信号波形图，我们可以了解信号的周期性和幅度变化情况，从而对信号的特性进行初步判断。

通过分析信号的频谱图，我们可以了解信号的频率成分和频谱分布情况，从而进一步判断信号的频率特性。

通过计算信号的能量和功率，我们可以定量地描述信号的强度和功耗情况，从而更加全面地了解信号的特性。

通过本实验的实际操作和数据分析过程，我们对时域离散信号的分析方法有了更加深入的理解和掌握。

六、实验心得通过本次实验，我对时域离散信号的特性和应用有了更加直观和深入的认识。

通过实际的数据采集和分析过程，我不仅理解了时域离散信号的观测和测量方法，还学会了如何使用Matlab软件进行信号处理和分析。

第1篇一、实验目的1. 理解信号频谱的基本概念和原理。

2. 掌握傅里叶变换及其逆变换在信号频谱分析中的应用。

3. 学习利用MATLAB软件进行信号频谱分析。

4. 分析不同信号在时域和频域的特性。

二、实验原理信号的频谱分析是信号处理领域的重要方法，通过傅里叶变换可以将时域信号转换为频域信号，从而揭示信号中不同频率成分的分布情况。

傅里叶变换的基本原理是将信号分解为一系列正弦波和余弦波的线性组合，其中每个正弦波和余弦波的频率、幅度和相位代表了信号在该频率上的能量分布。

三、实验内容1. 信号的产生与观察使用MATLAB软件产生以下信号：- 基本信号：正弦波、余弦波、方波、三角波等。

- 复杂信号：叠加多个基本信号或进行调制、滤波等操作。

观察信号在时域和频域的波形，分析信号特性。

2. 傅里叶变换对上述信号进行傅里叶变换，得到其频谱。

分析频谱图，了解信号中不同频率成分的分布情况。

3. 逆傅里叶变换对信号进行逆傅里叶变换，将频域信号还原为时域信号。

观察还原后的信号，分析逆变换的效果。

4. 窗函数在进行傅里叶变换时，通常需要使用窗函数来减小频谱泄露。

比较不同窗函数（如矩形窗、汉宁窗、汉明窗等）对频谱的影响。

5. 采样定理分析信号采样过程中的采样定理，验证信号在时域和频域的特性。

四、实验结果与分析1. 基本信号- 正弦波和余弦波在时域和频域具有明显的单一频率成分。

- 方波和三角波在时域具有多个频率成分，频谱为离散谱。

- 复杂信号由多个基本信号叠加而成，频谱为连续谱。

2. 傅里叶变换傅里叶变换能够将时域信号转换为频域信号，揭示信号中不同频率成分的分布情况。

频谱图直观地展示了信号的能量分布，有助于分析信号的特性。

3. 逆傅里叶变换逆傅里叶变换能够将频域信号还原为时域信号。

实验结果表明，逆变换后的信号与原信号具有相似的特性，但可能存在一定的误差。

4. 窗函数窗函数能够减小频谱泄露，提高频谱分辨率。

不同窗函数对频谱的影响不同，应根据实际情况选择合适的窗函数。

离散信号分析实验报告引言离散信号分析是数字信号处理中的一个重要概念，它涉及到对一系列离散的数据进行分析和处理。

通过对信号进行采样和量化，我们可以将连续信号转换为离散信号，并利用离散信号分析方法来研究信号的性质和特征。

本实验报告将介绍离散信号分析的基本概念以及常用的分析方法。

实验目的通过本次实验，我们将掌握以下内容： 1. 理解离散信号和连续信号的区别和联系； 2. 学习离散信号的采样和量化方法； 3. 掌握离散信号的时域分析方法，如序列的求和、平均、差分等； 4. 学习离散信号的频域分析方法，如傅里叶变换、频谱分析等。

实验步骤1. 信号的采样和量化在离散信号分析中，我们首先需要对连续信号进行采样和量化。

采样是指将连续信号在一定时间间隔内进行取样，得到一系列离散的采样点。

量化是指对采样点进行量化，将其离散化为有限个取值。

我们可以使用MATLAB等工具来进行信号的采样和量化。

2. 时域分析在离散信号分析中，时域分析是研究信号在时间域上的特性和性质的方法之一。

常用的时域分析方法包括序列的求和、平均、差分等。

•序列的求和：我们可以对离散信号的序列进行求和，求得序列的总和。

这可以帮助我们了解信号的能量和幅值等特性。

•序列的平均：通过对离散信号的序列进行求平均，我们可以得到信号的平均值，进一步了解信号的均值和稳定性。

•序列的差分：差分是指计算离散信号序列中相邻两个采样点的差值。

通过计算差分，我们可以了解信号的变化率和趋势。

3. 频域分析频域分析是研究信号在频率域上的特性和性质的方法之一。

常用的频域分析方法包括傅里叶变换和频谱分析。

•傅里叶变换：傅里叶变换是一种将信号从时域转换到频域的方法，通过傅里叶变换，我们可以将信号表示为一系列频率和幅度的组合。

傅里叶变换可以帮助我们了解信号的频率成分和频谱特性。

•频谱分析：频谱分析是对信号的频率成分进行分析和研究的方法。

通过对信号进行频谱分析，我们可以了解信号的频率分布和频域特性。

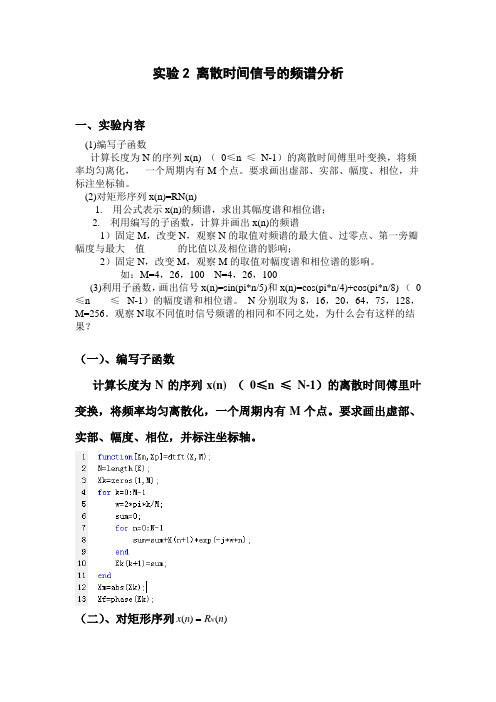

实验2 离散时间信号的频谱分析一、实验内容(1)编写子函数计算长度为N的序列x(n) （0≤n ≤N-1）的离散时间傅里叶变换，将频率均匀离化，一个周期内有M个点。

要求画出虚部、实部、幅度、相位，并标注坐标轴。

(2)对矩形序列x(n)=RN(n)1. 用公式表示x(n)的频谱，求出其幅度谱和相位谱；2. 利用编写的子函数，计算并画出x(n)的频谱1）固定M，改变N，观察N的取值对频谱的最大值、过零点、第一旁瓣幅度与最大值的比值以及相位谱的影响；2）固定N，改变M，观察M的取值对幅度谱和相位谱的影响。

如：M=4，26，100 N=4，26，100(3)利用子函数，画出信号x(n)=sin(pi*n/5)和x(n)=cos(pi*n/4)+cos(pi*n/8) （0≤n ≤ N-1）的幅度谱和相位谱。

N分别取为8，16，20，64，75，128，M=256。

观察N 取不同值时信号频谱的相同和不同之处，为什么会有这样的结果？（一）、编写子函数计算长度为N的序列x(n) （0≤n ≤N-1）的离散时间傅里叶变换，将频率均匀离散化，一个周期内有M个点。

要求画出虚部、实部、幅度、相位，并标注坐标轴。

（二）、对矩形序列)x NnR)(n(1. 用公式表示x(n)的频谱，求出其幅度谱和相位谱；2. 利用编写的子函数，计算并画出x(n)的频谱1）固定M ，改变N ，观察N 的取值对频谱的最大值、过零点、第一旁瓣幅度与最大值的比值以及相位谱的影响；2）固定N ，改变M ，观察M 的取值对幅度谱和相位谱的影响。

如： M=4，26，100 N=4，26，100 1、x(n)的频谱：()()∑-=-=1N n jwnjwnee X幅度谱：())2/sin()2/sin(ωωN eX jw=相位谱：()[]⎥⎦⎤⎢⎣⎡=)2/sin()2/sin(arg arg ωωN e X jw 2、程序改变主函数中的N 、M 的值以及X 的函数表达式，即可调用子函数得到不同的结果。

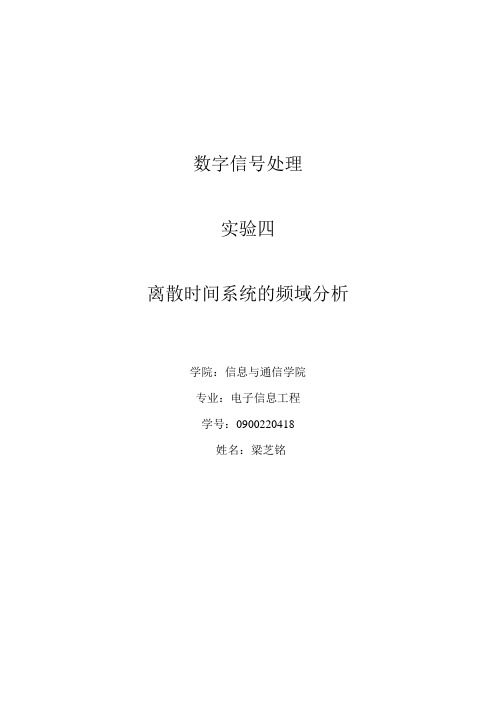

数字信号处理实验四离散时间系统的频域分析学院：信息与通信学院专业：电子信息工程学号：0900220418姓名：梁芝铭1.实验目的（1）理解和加深傅里叶变换的概念及其性质。

（2）离散时间傅里叶变换(DTFT)的计算和基本性质。

（3）离散傅里叶变换(DFT)的计算和基本性质。

2.实验原理对离散时间信号进行频域分析，要对其进行傅里叶变换，通过得到的频谱函数进行分析。

离散时间傅里叶变换(DTFT ，Discrete-time Fourier Transform)是傅立叶变换的一种。

它将以离散时间nT （其中，T 为采样间隔）作为变量的函数（离散时间信号）f (nT )变换到连续的频域，即产生这个离散时间信号的连续频谱()iw F e ，其频谱是连续周期的。

设连续时间信号f (t )的采样信号为：()()()sp n f t t nT f nT d ¥=-=-å，并且其傅里叶变换为：()()(){}sp n iwt f t f nT t nT dt e d ¥¥-=---=åòF 。

这就是采样序列f(nT)的DTFT:：()()iwTinwT DTFT n F ef nT e ¥-=-=å,为了方便，通常将采样间隔T 归一化，则有：()()iwinw DTFT n F e f n e ¥-=-=å，该式即为信号f(n)的离散时间傅里叶变换。

其逆变换为：()1()2iw DTFT inw F e dw f n e p pp-=ò。

长度为N 的有限长信号x(n)，其N 点离散傅里叶变换为：1()[()]()knNN n X k DFT x n x n W -===å。

X(k)的离散傅里叶逆变换为：101()[()]()knN N k x n IDFT X k X k W N --===å。

实验四 信号的频谱分析一．实验目的1.掌握利用FFT 分析连续周期，非周期信号的频谱，如周期，非周期方波，正弦信号等。

理解CFS ，CTFT 与DFT （FFT ）的关系。

2.利用FFT 分析离散周期，非周期信号的频谱，如周期，非周期方波，正弦信号等。

理解DFS ，DTFT 与DFT （FFT ）的关系，并讨论连续信号与离散信号频谱分析方法的异同。

二．实验要求1.编写程序完成任意信号数字谱分析算法；2.编写实验报告。

三．实验内容1.利用FFT ，分析并画出sin(100),cos(100)t t ππ频谱，改变采样间隔与截断长度，分析混叠与泄漏对单一频率成分信号频谱的影响。

（1）sin （100*pi*t ）产生程序：close all ;clc;clear;t=0:0.0025:0.5-0.0025;f=400*t;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/200;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)'); subplot(312); stem(f,b);title('振幅'); xlabel('f');ylabel('y(t)'); subplot(313); stem(f,d);title('相位'); xlabel('t');ylabel('y(t)');混叠close all;clc;clear;t=0:0.0115:0.46-0.0115; f=(t/0.0115)*2;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/40;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)'); subplot(312); stem(f,b); title('振幅'); xlabel('f'); ylabel('y(t)'); subplot(313); stem(f,d); title('相位'); xlabel('t'); ylabel('y(t)');泄漏close all; clc; clear;t=0:0.0025:0.5-0.0075; f=800*t;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/198;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)'); subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)'); subplot(313);stem(f,d);title('相位');xlabel('t');ylabel('y(t)');（2）cos(100*pi*t); close all;clc;clear;t=0:0.0025:0.5-0.0025; f=800*t;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/200;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)'); xlabel('t');ylabel('y(t)');grid on; hold on; subplot(312); stem(f,b); title('振幅'); xlabel('f'); ylabel('y(t)'); grid on; hold on; subplot(313); stem(f,d); title('相位'); xlabel('f'); ylabel('y(t)');混叠close all;clc;clear;t=0:0.0115:0.46-0.0115; f=(t/0.0115)*2;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/40;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)'); xlabel('t');ylabel('y(t)');subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)');subplot(313);stem(f,d);title('相位');ylabel('y(t)');泄漏close all;clc;clear;t=0:0.0025:0.5-0.0075; f=800*t;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/198;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)');ylabel('y(t)');subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)');subplot(313);stem(f,d);title('相位');xlabel('t');ylabel('y(t)');2.利用FFT，分析并对比方波以及半波对称的正负方波的频谱，改变采样间隔与截断长度，分析混叠与泄漏对信号频谱的影响。

实验3 离散系统的频率响应分析和零、极点分布实验目的：加深对离散系统的频率响应分析和零、极点分布的概念理解。

加深对离散系统的频率响应分析和零、极点分布的概念理解。

实验原理：离散系统的时域方程为离散系统的时域方程为åå==-=-M k k N k k k n x p k n y d00)()(其变换域分析方法如下：其变换域分析方法如下：频域频域 )()()(][][][][][w w w j j j m e H e X e Y m n h m x n h n x n y =Û-=*=å¥-¥= 系统的频率响应为系统的频率响应为 w w ww w w w jN N j jM M j j j j e d e d d e p e p p e D e p e H ----++++++==......)()()(1010 Z 域 )()()(][][][][][z H z X z Y m n h m x n h n x n y m =Û-=*=å¥-¥=系统的转移函数为系统的转移函数为N N M M z d z d d z p z p p z D z p z H ----++++++==......)()()(110110 分解因式分解因式Õ-Õ-=åå==-=-=-=-N i i M i i N i i k M i i k z z K z d zp z H 111100)1()1()(l x ，其中i x 和i l 称为零、极点。

点。

在MATLAB 中，可以用函数中，可以用函数[z [z [z，，p ，K]=tf2zp K]=tf2zp（（num num，，den den）求得有理分式形式的）求得有理分式形式的系统转移函数的零、极点，用函数zplane zplane（（z ，p ）绘出零、极点分布图；也可以用函数zplane zplane（（num num，，den den）直接绘出有理分式形式的系统转移函数的零、极）直接绘出有理分式形式的系统转移函数的零、极点分布图。

信号频谱分析实验报告信号频谱分析实验报告引言：信号频谱分析是一种重要的信号处理技术，可以帮助我们了解信号的频率成分和能量分布情况。

通过对信号频谱的分析，我们可以更好地理解信号的特性，并在实际应用中进行优化和改进。

本实验旨在通过实际操作，探究信号频谱分析的原理和方法。

实验设备和步骤：实验中我们使用了信号发生器、示波器和频谱分析仪作为主要设备。

首先，我们将信号发生器连接到示波器，通过调节信号发生器的频率和幅度，产生不同特性的信号。

然后，将示波器的输出信号连接到频谱分析仪上，通过频谱分析仪对信号进行频谱分析。

在实验过程中，我们记录了不同信号频谱的变化情况，并进行了数据的整理和分析。

实验结果：在实验中，我们产生了多种不同频率和幅度的信号，并对其进行了频谱分析。

通过观察频谱图，我们可以清晰地看到不同频率成分的能量分布情况。

实验结果表明，信号的频谱在不同频率范围内具有不同的能量分布，且能量峰值对应着信号的主要频率成分。

此外，我们还观察到信号的幅度对频谱的形态有着重要影响，幅度较大的信号在频谱图上表现出更强的峰值。

讨论与分析：通过对实验结果的分析，我们可以得出以下几点结论：1. 信号频谱分析可以帮助我们了解信号的频率成分和能量分布情况，从而更好地理解信号的特性。

2. 不同频率成分的能量分布情况在频谱图上呈现为峰值，峰值对应着信号的主要频率成分。

3. 信号的幅度对频谱的形态有着重要影响，幅度较大的信号在频谱图上表现出更强的峰值。

4. 通过对信号频谱的分析，我们可以优化和改进信号的特性，以满足实际应用的需求。

实验的局限性和改进方向：在本实验中，我们只使用了简单的信号发生器和示波器进行频谱分析，实验结果可能受到设备本身的限制。

为了更准确地分析信号的频谱，可以考虑使用更高精度的频谱分析仪和信号源。

此外，我们在实验中只观察了信号频谱的静态特性，对于动态信号的分析还需要进一步研究。

结论：通过本次实验，我们深入了解了信号频谱分析的原理和方法，并通过实际操作获得了实验结果。

一、实验目的1. 理解信号频谱分析的基本原理和重要性。

2. 掌握使用MATLAB进行信号频谱分析的方法和步骤。

3. 通过实验验证不同信号类型（如连续信号、离散信号）的频谱特性。

4. 学习如何利用频谱分析进行信号处理和滤波。

二、实验原理信号频谱分析是将信号从时域转换到频域的一种方法，它可以帮助我们了解信号的频率成分、幅度分布和相位特性。

常见的频谱分析方法包括傅里叶变换（FT）、快速傅里叶变换（FFT）等。

傅里叶变换将信号分解为不同频率的正弦波和余弦波的线性组合，从而揭示信号的频率成分。

FFT是一种高效的傅里叶变换算法，广泛应用于信号处理领域。

三、实验仪器与软件1. 仪器：信号发生器、示波器、计算机2. 软件：MATLAB四、实验步骤1. 信号生成：使用信号发生器生成不同的信号，如正弦波、方波、三角波等。

2. 信号采集：使用示波器采集信号的时域波形，并将数据导入MATLAB进行后续处理。

3. 频谱分析：- 使用MATLAB的FFT函数对采集到的信号进行傅里叶变换。

- 绘制信号的频谱图，观察信号的频率成分、幅度分布和相位特性。

4. 滤波：- 根据实验需求，设计合适的滤波器（如低通、高通、带通等）。

- 对信号进行滤波处理，观察滤波效果。

5. 结果分析：- 分析不同信号类型的频谱特性，如正弦波、方波、三角波等。

- 分析滤波器对信号的影响，如信号失真、噪声抑制等。

五、实验结果与分析1. 正弦波频谱分析：- 正弦波的频谱只有一个频率成分，即其本身频率。

- 频谱图上，该频率处的幅度为最大值，其余频率处的幅度为零。

2. 方波频谱分析：- 方波的频谱包含多个频率成分，包括基波及其整数倍谐波。

- 频谱图上，基波频率处的幅度最大，谐波频率处的幅度逐渐减小。

3. 三角波频谱分析：- 三角波的频谱包含基波及其整数倍谐波。

- 频谱图上，基波频率处的幅度最大，谐波频率处的幅度逐渐减小，且衰减速度比方波慢。

4. 滤波效果分析：- 滤波器可以有效抑制不需要的频率成分，保留需要的频率成分。
