信号与系统实验报告实验三周期信号的频谱分析学院专业班级学号指导教师实验报告评分：_______实验三 周期信号的频谱分析一、实验目的1、掌握连续时间周期信号的傅里叶级数的物理意义和分析方法；2、观察截短傅里叶级数而产生的“Gibbs 现象”，了解其特点以及产生的原因；3、掌握各种典型的连续时间非周期信号的频谱特征。
二、实验容实验前，必须首先阅读本实验原理，读懂所给出的全部例程序。
实验开始时，先在计算机上运行这些例程序，观察所得到的信号的波形图。
并结合例程序应该完成的工作，进一步分析程序中各个语句的作用，从而真正理解这些程序。
实验前，一定要针对下面的实验项目做好相应的实验准备工作，包括事先编写好相应的实验程序等事项。
Q3-1 编写程序Q3_1，绘制下面的信号的波形图：-+-=)5cos(51)3cos(31)cos()(000t t t t x ωωω∑∞==10)cos()2sin(1n t n n nωπ其中，ω0 = 0.5π，要求将一个图形窗口分割成四个子图，分别绘制cos(ω0t)、cos(3ω0t)、cos(5ω0t) 和x(t) 的波形图，给图形加title ，网格线和x 坐标标签，并且程序能够接受从键盘输入的和式中的项数。
抄写程序Q3_1如下： clear,%Clear all variablesclose all,%Close all figure windowsdt = 0.00001; %Specify the step of time variable t = -2:dt:4; %Specify the interval of time w0=0.5*pi; x1=cos(w0.*t); x2=cos(3*w0.*t); x3=cos(5*w0.*t);N=input('Type in the number of the harmonic components N='); x=0; for q=1:N;x=x+(sin(q*(pi/2)).*cos(q*w0*t))/q; endsubplot(221)plot(t,x1)%Plot x1axis([-2 4 -2 2]);grid on,title('signal cos(w0.*t)')subplot(222)plot(t,x2)%Plot x2axis([-2 4 -2 2]);grid on,title('signal cos(3*w0.*t))')subplot(223)plot(t,x3)%Plot x3axis([-2 4 -2 2])grid on,title('signal cos(5*w0.*t))')执行程序Q3_1所得到的图形如下：Q3-2给程序Program3_1增加适当的语句，并以Q3_2存盘，使之能够计算例题1中的周期方波信号的傅里叶级数的系数，并绘制出信号的幅度谱和相位谱的谱线图。

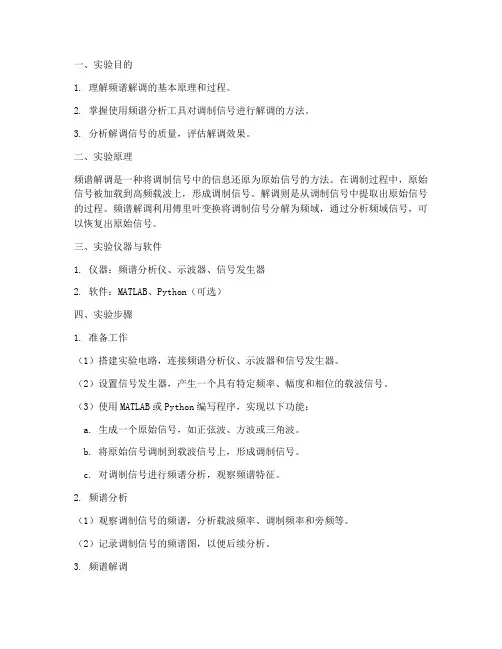

一、实验目的1. 理解频谱解调的基本原理和过程。
2. 掌握使用频谱分析工具对调制信号进行解调的方法。
3. 分析解调信号的质量，评估解调效果。
二、实验原理频谱解调是一种将调制信号中的信息还原为原始信号的方法。
在调制过程中，原始信号被加载到高频载波上，形成调制信号。
解调则是从调制信号中提取出原始信号的过程。
频谱解调利用傅里叶变换将调制信号分解为频域，通过分析频域信号，可以恢复出原始信号。
三、实验仪器与软件1. 仪器：频谱分析仪、示波器、信号发生器2. 软件：MATLAB、Python（可选）四、实验步骤1. 准备工作（1）搭建实验电路，连接频谱分析仪、示波器和信号发生器。
（2）设置信号发生器，产生一个具有特定频率、幅度和相位的载波信号。
（3）使用MATLAB或Python编写程序，实现以下功能：a. 生成一个原始信号，如正弦波、方波或三角波。
b. 将原始信号调制到载波信号上，形成调制信号。
c. 对调制信号进行频谱分析，观察频谱特征。
2. 频谱分析（1）观察调制信号的频谱，分析载波频率、调制频率和旁频等。
（2）记录调制信号的频谱图，以便后续分析。
3. 频谱解调（1）使用频谱分析仪对调制信号进行频谱解调，将频谱信号还原为时域信号。
（2）观察解调信号的波形，分析解调效果。
4. 解调信号分析（1）对解调信号进行时域分析，观察信号波形、幅度和相位等。
（2）比较解调信号与原始信号，分析解调误差。
（3）根据解调误差，优化解调参数，提高解调效果。
五、实验结果与分析1. 频谱分析（1）观察调制信号的频谱，发现载波频率、调制频率和旁频等特征。
（2）记录调制信号的频谱图，如图1所示。
图1 调制信号频谱图2. 频谱解调（1）使用频谱分析仪对调制信号进行频谱解调，得到解调信号。
（2）观察解调信号的波形，如图2所示。
图2 解调信号波形3. 解调信号分析（1）对解调信号进行时域分析，发现解调信号波形与原始信号相似。
（2）比较解调信号与原始信号，发现解调误差较小。
FFT频谱分析实验报告引言频谱分析是一种用于分析信号频率特征的方法，可应用于多个领域，如音频处理、图像处理、通信系统等。
本文将介绍FFT（快速傅里叶变换）频谱分析方法，并通过实验验证其有效性。
实验目的本实验旨在探索FFT频谱分析方法，了解其原理，并通过实验验证其在信号处理中的应用。
实验步骤1.准备实验材料–一台装有MATLAB软件的电脑–需要进行频谱分析的信号数据2.导入信号数据在MATLAB环境中，导入需要进行频谱分析的信号数据。
可以通过以下命令完成数据导入：data = importdata('signal.txt');这里假设信号数据保存在名为signal.txt的文件中。
3.对信号数据进行FFT变换利用MATLAB中的fft函数对信号数据进行FFT变换。
具体命令如下：fft_data = fft(data);这将得到信号数据的FFT变换结果。
4.计算频率谱通过对FFT变换结果的分析，可以计算信号的频率谱。
根据FFT变换的性质，频率谱可以通过计算FFT变换结果的模值得到：spectrum = abs(fft_data);这将得到信号的频率谱。
5.绘制频谱图利用MATLAB的plot函数，可以将频率谱绘制成图形。
命令如下：plot(spectrum);xlabel('频率');ylabel('幅值');title('频谱图');这将绘制出信号的频谱图。
6.分析频谱图通过观察频谱图，可以分析信号的频率特征，如频率成分的强度、主要频率等。
实验结果与讨论在完成以上步骤后，我们得到了信号的频谱图。
通过观察频谱图，我们可以分析信号的频率特征。
例如，我们可以确定信号中主要的频率成分，并通过频率成分的强度判断信号的特性。
在实验中，我们可以尝试使用不同的信号数据进行频谱分析，并观察结果的差异。
通过比较不同信号的频谱图，我们可以进一步了解信号的特性，并探索不同应用场景下的频谱分析方法。
频谱分析实验报告篇一：典型信号的频谱分析实验报告贵州大学实验报告学院：专业：班级：1．正弦波信号的频谱特性：2．方波信号的频谱特性：3．三角波信号的频谱特性：4．正弦信号加白噪声信号的频谱特性：篇二：信号发生及频谱分析实验报告基于LABVIEW的信号发生及频谱分析的设计课程设计：虚拟仪器系统设计专业名称：电子信息工程2013年11月25日基于虚拟仪器的信号发生及频谱分析的设计摘要虚拟仪器是将仪器技术、计算机技术、总线技术和软件技术紧密的融合在一起，利用计算机强大的数字处理能力实现仪器的大部分功能，打破了传统仪器的框架，形成的一种新的仪器模式。
本设计采用USB6211数据采集卡，将虚拟仪器技术用于信号发生器的设计。
该系统具有生成正弦波、方波、三角波、锯齿波及PWM波的功能。
本文首先概述了信号发生器及虚拟仪器技术在国内外的发展及趋势，然后介绍了信号发生器的相关理论，给出了信号发生器的基本原理框图，并探讨了虚拟仪器的总线及其标准、框架结构、LABVIEW开发平台。
在分析本系统功能需求的基础上，介绍了数据采集卡、LABVIEW的编程模式等设计中所涉及到的硬件和技术。
本设计是虚拟仪器模拟真实仪器的尝试。
实践证明虚拟仪器是一种优秀的解决方案，能够实现各种硬件可以完成的任务。
关键词虚拟仪器，数据采集卡，信号发生器，LABVIEWSignal based on virtual instrument and the design of the frequency spectrum analysisAbstractVirtual instrument is formed by the instrument technology, computer technology, bus technology and software technology. Powerful digital processing’s ability of computer is used to achieve the main functions of instrument. Virtual instrument broke the framework of the traditional instruments, and built a new device model. This design uses USB6211 data acquisition card. The virtual instrument technology has been utilized in the design of signal generator. The system has ability to produce sine wave, square wave, and triangle wave, saw tooth wave and PWM wave. This article summarizes the development and trend of the signalgenerator and virtual instrument at home and abroad at first. And then introduces the theory of signal generator, gives a basic block diagram of signal generator, also the frame structure and LABVIEW development platform of the virtual instrument with the inquiry of the bus’s standard. Based on the analysis of this system’s functional requirements, this article introduces the hardware and technology which involved in design of the data acquisition card and the LABVIEW’s programming design is an attempt of virtual instrument to simulate the reality instrument. It shows the virtual instrument is an excellent solution to achieve the task which is achieved by traditional hardware in the past.Key Words: Virtual Instruments，Data Acquisition Cards，Signal Generators，LABVIEW目录1. 实验相关问题............................................................... .. (1)实验目的............................................................... .. (1)实验内容............................................................... .. (1)实验要求............................................................... .. (1)2. 实验方案选择............................................................... .. (1)仿真波形的产生............................................................... .. (1)白噪声的产生............................................................... (1)仿真信号频谱分析............................................................... . (1)3. 系统总体的设计及实现............................................................... (1)系统设计及程序框图流程............................................................... . (1)系统具体应用程序............................................................... . (2)程序框图的具体设计步骤............................................................... . (2)虚拟正弦波发生器的设计............................................................... (2)虚拟方波发生器的设计............................................................... .. (3)虚拟锯齿波发生器的设计............................................................... .. (3)虚拟三角波发生器的设计............................................................... .. (4)4. 系统调试............................................................... ..................................................................... (1)调试步骤............................................................... .. (1)调试结果............................................................... .. (1)1. 实验相关问题实验目的1. 学习LabVIEW 软件特点及工作环境。
matlab 信号频谱分析实验报告《Matlab 信号频谱分析实验报告》实验目的：通过Matlab软件对信号进行频谱分析，了解信号的频谱特性，并掌握频谱分析的基本方法。
实验原理：信号的频谱分析是指将信号在频域上进行分析，得到信号的频谱特性。
频谱分析可以帮助我们了解信号的频率成分，频率分布情况，以及信号的频谱密度等信息。
在Matlab中，可以使用fft函数对信号进行频谱分析，得到信号的频谱图像。
实验步骤：1. 生成信号：首先在Matlab中生成一个信号，可以是正弦信号、方波信号或者任意复杂的信号。
2. 采样信号：对生成的信号进行采样，得到离散的信号序列。
3. 频谱分析：使用fft函数对采样的信号进行频谱分析，得到信号的频谱特性。
4. 绘制频谱图像：将频谱分析得到的结果绘制成频谱图像，观察信号的频谱分布情况。
实验结果分析：通过频谱分析，我们可以得到信号的频谱图像，从图像中可以清晰地看出信号的频率成分，频率分布情况，以及信号的频谱密度等信息。
通过对信号频谱图像的观察和分析，可以更好地了解信号的频谱特性，为后续的信号处理和分析提供参考。
实验结论：通过本次实验，我们成功使用Matlab对信号进行了频谱分析，得到了信号的频谱特性，并且掌握了频谱分析的基本方法。
频谱分析是信号处理和分析的重要工具，对于理解信号的频率特性和频率分布情况具有重要意义。
希望通过本次实验，能够对信号的频谱分析有更深入的了解，并且能够在实际工程中应用到相关领域。
通过本次实验，我们对Matlab信号频谱分析有了更深入的了解，对信号处理和分析有了更深入的认识，也为我们今后的学习和工作提供了更多的帮助。
希望通过不断地实践和学习，能够更加深入地掌握信号频谱分析的相关知识，为实际工程应用提供更多的帮助。
频谱分析实验报告频谱分析实验报告引言：频谱分析是一种用于研究信号频谱特性的方法，广泛应用于通信、音频处理、无线电等领域。
本实验旨在通过实际操作和数据分析，探索频谱分析的原理和应用。
实验设备与步骤：本次实验使用了频谱分析仪、信号发生器和电缆等设备。
具体步骤如下：1. 连接设备：将信号发生器通过电缆连接到频谱分析仪的输入端口。
2. 设置参数：根据实验要求，设置信号发生器的频率、幅度和波形等参数，并将频谱分析仪的参考电平和分辨率带宽调整到合适的范围。
3. 采集数据：启动频谱分析仪，开始采集信号数据。
可以选择连续扫描或单次扫描模式，并设置合适的时间窗口。
4. 数据分析：通过频谱分析仪提供的界面和功能，对采集到的数据进行分析和处理。
可以查看频谱图、功率谱密度图等，了解信号的频谱特性。
实验结果与讨论：通过实验操作和数据分析，我们得到了以下结果和结论。
1. 频谱分析原理：频谱分析仪通过将信号转换为频谱图来展示信号在不同频率上的能量分布情况。
频谱图通常以频率为横轴，幅度或功率为纵轴，可以直观地反映信号的频谱特性。
2. 不同信号的频谱特性：我们使用了不同频率和波形的信号进行实验，观察其在频谱图上的表现。
正弦波信号在频谱图上呈现出单个峰值，峰值的位置对应信号的频率。
方波信号在频谱图上则呈现出多个峰值，峰值的位置和幅度反映了方波的频率和谐波分量。
3. 噪声信号的频谱特性：我们还进行了噪声信号的频谱分析。
噪声信号在频谱图上呈现为连续的能量分布，没有明显的峰值。
通过分析噪声信号的功率谱密度图，可以了解噪声信号在不同频率上的能量分布情况。
4. 频谱分析的应用：频谱分析在通信和音频处理领域有着广泛的应用。
通过频谱分析，可以帮助我们了解信号的频率成分、噪声特性以及信号处理器件的性能等。
在无线电领域，频谱分析还可用于频段分配、干扰监测等工作。
结论：通过本次实验，我们深入了解了频谱分析的原理和应用。
频谱分析可以帮助我们理解信号的频谱特性，对于信号处理和通信系统设计具有重要意义。
实验三用FFT对信号作频谱分析_实验报告一、实验目的1.学习使用FFT（快速傅里叶变换）对信号进行频谱分析；2.掌握频谱分析的基本原理和方法；3.熟悉使用MATLAB进行频谱分析的操作。
二、实验原理FFT是一种基于傅里叶变换的算法，可以将时域信号转换为频域信号，并将信号的频谱特征展示出来。
在频谱分析中，我们通过分析信号的频谱可以获得信号的频率、幅值等信息，从而对信号的性质和特征进行研究。
对于一个连续信号，我们可以通过采样的方式将其转换为离散信号，再利用FFT算法对离散信号进行频谱分析。
FFT算法可以将信号从时域转换到频域，得到离散的频谱，其中包含了信号的频率分量以及对应的幅值。
MATLAB中提供了fft函数，可以方便地对信号进行FFT分析。
通过对信号进行FFT操作，可以得到信号的频谱图，并从中提取出感兴趣的频率信息。
三、实验步骤1.准备工作：（2）建立新的MATLAB脚本文件。
2.生成信号：在脚本中，我们可以通过定义一个信号的频率、幅值和时间长度来生成一个信号的波形。
例如，我们可以生成一个频率为1000Hz，幅值为1的正弦波信号，并设置信号的时间长度为1秒。
3.对信号进行FFT分析：调用MATLAB中的fft函数，对信号进行FFT分析。
通过设置采样频率和FFT长度，可以得到信号的频谱。
其中，采样频率是指在单位时间内连续采样的次数，FFT长度是指离散信号的样本点数。
4.绘制频谱图：调用MATLAB中的plot函数，并设置x轴为频率，y轴为幅值，可以绘制出信号的频谱图。
频谱图上横坐标表示信号的频率，纵坐标表示信号的幅值，通过观察可以得到信号的频率分布情况。
四、实验结果在实验过程中，我们生成了一个频率为1000Hz，幅值为1的正弦波信号，并对其进行FFT分析。
通过绘制频谱图，我们发现信号在1000Hz处有最大幅值，说明信号主要由这一频率成分组成。
五、实验总结本实验通过使用FFT对信号进行频谱分析，我们可以方便地从信号的波形中提取出频率分量的信息，并绘制出频谱图进行观察。
实验一报告、用FFT 对信号作频谱分析一、实验目的学习用FFT 对连续信号和时域离散信号进行频谱分析的方法，了解可能出现的分析误差及其原因，以便正确应用FFT 。
二、实验内容1．对以下序列进行频谱分析：()()()()4231038470n 4033470nx n R n n n x n nn n n x n n n =+≤≤⎧⎪=-≤≤⎨⎪⎩-≤≤⎧⎪=-≤≤⎨⎪⎩其它其它 选择FFT 的变换区间N 为8和16两种情况进行频谱分析。
分别打印其幅频特性曲线，并进行对比，分析和讨论。
2．对以下周期序列进行频谱分析：()()45cos4coscos48x n n x n n nπππ==+选择FFT 的变换区间N 为8和16两种情况分别对以上序列进行频谱分析。
分别打印其幅频特性曲线，并进行对比、分析和讨论。
3.对模拟信号进行频谱分析：()8cos8cos16cos20x t t t t πππ=++选择采样频率64s F Hz =，对变换区间N=16，32，64 三种情况进行频谱分析。
分别打印其幅频特性，并进行分析和讨论。
三、实验程序1.对非周期序列进行频谱分析代码：close all;clear all;x1n=[ones(1,4)];M=8;xa=1:(M/2);xb=(M/2):-1:1;x2n=[xa,xb];x3n=[xb,xa];X1k8=fft(x1n,8);X1k16=fft(x1n,16);X2k8=fft(x2n,8);X2k16=fft(x2n,16);X3k8=fft(x3n,8);X3k16=fft(x3n,16);subplot(3,2,1);mstem=(X1k8);title('(1a)8点DFT[x_1(n)]');subplot(3,2,2);mstem=(X1k16);title('(1b)16点DFT[x_1(n)]');subplot(3,2,3);mstem=(X2k8);title('(2a)8点DFT[x_2(n)]');subplot(3,2,4);mstem=(X2k16);title('(2b)16点DFT[x_2(n)]');subplot(3,2,5);mstem=(X3k8);title('(3a)8点DFT[x_3(n)]');subplot(3,2,6);mstem=(X3k16);title('(3b)16点DFT[x_3(n)]');2.对周期序列进行频谱分析代码：N=8;n=0:N-1;x4n=cos(pi*n/4);x5n=cos(pi*n/4)+cos(pi*n/8);X4k8=fft(x4n);X5k8=fft(x5n);N=16;n=0:N-1;x4n=cos(pi*n/4);x5n=cos(pi*n/4)+cos(pi*n/8);X4k16=fft(x4n);X5k16=fft(x5n);figure(2)subplot(2,2,1);mstem(X4k8);title('(4a)8点 DFT[x_4(n)]');subplot(2,2,2);mstem(X4k16);title('(4b)16点DFT[x_4(n)]');subplot(2,2,3);mstem(X5k8);title('(5a)8点DFT[x_5(n)]');subplot(2,2,4);mstem(X5k16);title('(5a)16点DFT[x_5(n)]') 3.模拟周期信号谱分析figure(3)Fs=64;T=1/Fs;N=16;n=0:N-1;x6nT=cos(8*pi*n*T)+cos(16*pi*n*T)+cos(20*pi*n*T);X6k16=fft(x6nT);X6k16=fftshift(X6k16);Tp=N*T;F=1/Tp;k=-N/2:N/2-1;fk=k*F;subplot(3,1,1);stem(fk,abs(X6k16),'.');box ontitle('(6a)16µãDFT[x_6(nT)]');xlabel('f(Hz)');ylabel('·ù¶È');axis([-N*F/2-1,N*F/2-1,0,1.2*max(abs(X6k16))]);N=32;n=0:N-1; %FFTµÄ±ä»»Çø¼äN=32x6nT=cos(8*pi*n*T)+cos(16*pi*n*T)+cos(20*pi*n*T);X6k32=fft(x6nT);X6k32=fftshift(X6k32);Tp=N*T;F=1/Tp;k=-N/2:N/2-1;fk=k*F;subplot(3,1,2);stem(fk,abs(X6k32),'.');box ontitle('(6b)32µãDFT[x_6(nT)]');xlabel('f(Hz)');ylabel('·ù¶È');axis([-N*F/2-1,N*F/2-1,0,1.2*max(abs(X6k32))]);N=64;n=0:N-1; %FFTµÄ±ä»»Çø¼äN=64x6nT=cos(8*pi*n*T)+cos(16*pi*n*T)+cos(20*pi*n*T);X6k64=fft(x6nT);X6k64=fftshift(X6k64);Tp=N*T;F=1/Tp;k=-N/2:N/2-1;fk=k*F;subplot(3,1,3);stem(fk,abs(X6k64),'.');box ontitle('(6c)64µãDFT[x_6(nT)]');xlabel('f(Hz)');ylabel('·ù¶È');axis([-N*F/2-1,N*F/2-1,0,1.2*max(abs(X6k64))]);四、实验结果与分析分析：图（1a）和图（1b）说明X1(n)=R4(n)的8点和16点DFT分别是X1(n)的频谱函数的8点和16点采样;因X3(n)=X2((n-3))8R8(n),故X3(n)与X2(n)的8点DFT的模相等，如图（2a）和图（3a）所示。
频谱分析仪实验报告1. 引言频谱分析仪是一种能够将信号的频域信息可视化的仪器，广泛应用于电子通信、无线电频谱监测、音频处理等领域。
本实验旨在通过使用频谱分析仪，了解其基本原理和操作方法，并通过实验验证其性能。
2. 实验目的1.了解频谱分析仪的基本原理和工作原理；2.学习频谱分析仪的操作方法；3.验证频谱分析仪的性能和精确度。
3. 实验器材•频谱分析仪•信号发生器•连接线•扬声器4. 实验步骤第一步：准备工作1.将频谱分析仪与信号发生器和扬声器连接，确保连接正确并牢固。
2.打开频谱分析仪和信号发生器，等待其启动。
第二步：调节信号发生器1.设置信号发生器的频率为1000 Hz，并调整输出信号的幅度适中。
2.确保信号发生器的输出阻抗与频谱分析仪输入端的阻抗匹配。
第三步：启动频谱分析仪1.打开频谱分析仪的电源，并等待其启动完成。
2.在频谱分析仪上选择合适的操作模式，如峰值保持模式或实时模式。
第四步：观察频谱图1.调节频谱分析仪的中心频率和带宽，以便观察到所需的频谱范围。
2.观察频谱图中的频谱峰值和谱线，分析其特征和变化。
第五步：改变信号发生器的频率1.逐步改变信号发生器的频率，观察频谱图中的变化。
2.分析频谱图中不同频率下的信号特征和峰值。
第六步：改变信号发生器的幅度1.调节信号发生器的输出幅度，观察频谱图中的变化。
2.分析频谱图中不同幅度下的信号特征和峰值。
5. 实验结果与分析通过以上实验步骤，我们成功观察到了频谱分析仪的性能和精确度。
在不同频率和幅度下，频谱图中的信号特征和峰值发生相应的变化。
通过分析这些变化，我们可以得出频谱分析仪对不同信号的频域信息提取的准确性和可靠性。
6. 实验总结频谱分析仪是一种非常有用的仪器，它能够将信号的频域信息可视化，帮助我们更好地理解信号的特性。
通过本次实验，我们了解了频谱分析仪的基本原理和操作方法，并通过实验验证了其性能和精确度。
在实际应用中，频谱分析仪在电子通信、无线电频谱监测、音频处理等领域发挥着重要作用。
用FFT对信号作频谱分析实验报告实验目的：利用FFT对信号进行频谱分析，掌握FFT算法的原理及实现方法，并获取信号的频谱特征。
实验仪器与设备：1.信号发生器2.示波器3.声卡4.计算机实验步骤：1.将信号发生器与示波器连接，调节信号发生器的输出频率为待测信号频率，并将示波器设置为XY模式。
2.将示波器的输出接口连接至声卡的输入接口。
3.打开计算机，运行频谱分析软件，并将声卡的输入接口设置为当前输入源。
4.通过软件选择频谱分析方法为FFT，并设置采样率为合适的数值。
5.通过软件开始进行频谱分析，记录并保存频谱图像和数据。
实验原理：FFT（快速傅里叶变换）是一种计算机算法，用于将时域信号转换为频域信号。
它通过将一个信号分解成多个不同频率的正弦波或余弦波的合成，并计算每个频率分量的幅度和相位信息。
实验结果与分析：通过对待测信号进行FFT频谱分析，我们可以得到信号在频域上的频谱特征。
频谱图像可以展示出信号中不同频率成分的能量分布情况，可以帮助我们了解信号的频率构成及其相对重要程度。
在实验中，我们可以调节信号发生器的输出频率，观察频谱图像的变化。
当信号频率与采样率相等时，我们可以得到一个峰值，表示信号的主频率。
同时，我们还可以观察到其他频率分量的存在，其幅度与信号频率的差距越小，幅度越低。
通过对不同信号进行频谱分析，我们可以了解信号的频率成分及其分布情况。
这对于信号处理、通信等领域具有重要意义。
实验结论：通过FFT频谱分析，我们可以获得信号在频域上的频谱特征，可以清晰地观察到信号的主频率以及其他频率分量的存在。
这为信号处理及相关应用提供了有价值的信息。
实验中，我们使用了信号发生器、示波器、声卡和计算机等设备，通过连接和软件进行了频谱分析实验。
通过实验，我们掌握了FFT算法的原理及实现方法，并且获取到了信号的频谱特征。
然而，需要注意的是，频谱分析仅能得到信号在其中一时刻或一段时间内的频率成分，不能得到信号的时域信息。
一、实验目的1. 理解频谱分析的基本原理和方法；2. 掌握FFT（快速傅里叶变换）在频谱分析中的应用；3. 分析不同信号在时域和频域的特性；4. 学习利用MATLAB进行频谱分析。
二、实验原理频谱分析是信号处理中的重要手段，通过对信号的频谱进行分析，可以了解信号的频率成分、能量分布等信息。
傅里叶变换是频谱分析的核心，它可以将信号从时域转换为频域，揭示信号的频率特性。
FFT是一种高效的傅里叶变换算法，它可以将N点的DFT计算复杂度从O(N^2)降低到O(NlogN)，在信号处理领域得到广泛应用。
三、实验内容1. 实验一：时域信号与频域信号的关系（1）利用MATLAB生成一个简单的正弦波信号，观察其时域波形和频谱；（2）改变正弦波的频率和幅度，观察时域波形和频谱的变化；（3）分析正弦波信号的频率成分和能量分布。
2. 实验二：利用FFT进行频谱分析（1）利用MATLAB生成一个含有多个频率成分的复合信号；（2）对复合信号进行FFT变换，观察其频谱；（3）分析复合信号的频率成分和能量分布；（4）对比不同FFT点数对频谱分析结果的影响。
3. 实验三：窗函数对频谱分析的影响（1）利用MATLAB生成一个矩形窗和汉宁窗，观察它们的时域波形；（2）对信号进行矩形窗和汉宁窗处理，分别进行FFT变换；（3）比较两种窗函数对频谱分析结果的影响。
四、实验结果与分析1. 实验一结果与分析实验结果显示，正弦波信号的时域波形为周期性的正弦波形，其频谱为离散的频率成分，频率为正弦波的频率。
改变正弦波的频率和幅度，时域波形和频谱相应地发生变化。
2. 实验二结果与分析实验结果显示，复合信号的频谱为多个频率成分的叠加，通过FFT变换可以清晰地观察到各个频率成分。
对比不同FFT点数对频谱分析结果的影响，FFT点数越多，频谱分辨率越高，但计算复杂度也随之增加。
3. 实验三结果与分析实验结果显示，矩形窗和汉宁窗的时域波形具有不同的形状，对信号进行窗函数处理可以降低边缘效应，提高频谱分析精度。
实验三用FFT对信号作频谱分析_实验报告一、实验目的1.理解离散傅里叶变换（FFT）的原理和应用；2.学会使用FFT对信号进行频谱分析；3.掌握频谱分析的基本方法和实验操作。
二、实验原理离散傅里叶变换（FFT）是一种用来将时域信号转换为频域信号的数学工具。
其基本原理是将连续时间信号进行离散化，然后通过对离散信号进行傅里叶变换得到离散频域信号。
傅里叶变换（Fourier Transform）是一种将时域信号转换为频域信号的方法。
在信号处理中，经常需要对信号的频谱进行分析，以获取信号的频率分量信息。
傅里叶变换提供了一种数学方法，可以将时域信号转换为频域信号，实现频谱分析。
在频谱分析中，我们常常使用快速傅里叶变换（Fast Fourier Transform，FFT）算法进行离散信号的频谱计算。
FFT算法可以高效地计算出离散信号的频谱，由于计算复杂度低，广泛应用于信号处理和频谱分析的领域。
频谱分析的流程一般如下：1.采集或生成待分析的信号；2.对信号进行采样；3.对采样得到的信号进行窗函数处理，以改善频谱的分辨率和抑制信号泄漏；4.使用FFT算法对窗函数处理得到的信号进行傅里叶变换；5.对傅里叶变换得到的频谱进行幅度谱和相位谱分析；6.对频谱进行解释和分析。
三、实验内容实验所需材料和软件及设备：1.信号发生器或任意波形发生器；2.数字示波器；3.计算机。
实验步骤：1.连接信号发生器（或任意波形发生器）和示波器，通过信号发生器发送一个稳定的正弦波信号；2.调节信号频率、幅度和偏置，得到不同的信号；3.使用数字示波器对信号进行采样，得到离散时间信号；4.对采样得到的信号进行窗函数处理；5.对窗函数处理得到的信号进行FFT计算，得到频谱；6.使用软件将频谱进行幅度谱和相位谱的分析和显示。
四、实验结果与分析1.信号频谱分析结果如下图所示：（插入实验结果图）从频谱图中可以看出，信号主要集中在一些频率上，其他频率基本没有，表明信号主要由该频率成分组成。
fft频谱分析实验报告FFT频谱分析实验报告引言：频谱分析是一种重要的信号处理技术，可以将信号在频域上进行分析，得到信号的频率成分和能量分布情况。
傅里叶变换是频谱分析的基础工具之一，而快速傅里叶变换（FFT）则是一种高效的计算傅里叶变换的算法。
本实验旨在通过实际操作和数据分析，探究FFT频谱分析的原理和应用。
实验目的：1. 了解FFT频谱分析的基本原理和算法；2. 学习使用FFT算法进行频谱分析，掌握FFT频谱分析的实验操作方法；3. 分析不同信号的频谱特征，探究FFT频谱分析在信号处理中的应用。
实验步骤：1. 准备实验设备和材料：计算机、信号发生器、音频采集卡、音频播放器、示波器等；2. 连接信号发生器和音频采集卡，设置信号发生器的频率和幅度；3. 打开FFT频谱分析软件，选择音频采集卡作为输入设备；4. 开始采集信号，记录采样数据；5. 对采集到的数据进行FFT变换，得到频谱图；6. 分析频谱图，观察信号的频率成分和能量分布情况。
实验结果与分析：通过实验，我们采集了不同频率和不同幅度的信号，并进行了FFT频谱分析。
以下是我们得到的一些实验结果和分析：1. 信号频谱特征分析：我们分别采集了正弦波信号、方波信号和噪声信号，并进行了频谱分析。
实验结果显示，正弦波信号的频谱图是一个尖峰，峰值对应着信号的频率；方波信号的频谱图是一系列的谐波，能量主要集中在基波和谐波上；噪声信号的频谱图是一片均匀分布的能量，没有明显的频率成分。
2. FFT算法的优势：我们比较了FFT算法和传统的傅里叶变换算法在计算速度上的差异。
实验结果显示，FFT算法的计算速度明显快于传统的傅里叶变换算法，这主要得益于FFT 算法的分治思想和快速算法设计。
3. FFT频谱分析的应用：FFT频谱分析在许多领域都有广泛的应用。
例如，在音频处理中，可以通过FFT 频谱分析来检测和消除噪声、分析音乐的频谱特征；在通信领域，可以通过FFT频谱分析来实现频谱监测和频谱分配等功能。
实验四 信号的频谱分析一．实验目的1.掌握利用FFT 分析连续周期，非周期信号的频谱，如周期，非周期方波，正弦信号等。
理解CFS ，CTFT 与DFT （FFT ）的关系。
2.利用FFT 分析离散周期，非周期信号的频谱，如周期，非周期方波，正弦信号等。
理解DFS ，DTFT 与DFT （FFT ）的关系，并讨论连续信号与离散信号频谱分析方法的异同。
二．实验要求1.编写程序完成任意信号数字谱分析算法；2.编写实验报告。
三．实验内容1.利用FFT ，分析并画出sin(100),cos(100)t t ππ频谱，改变采样间隔与截断长度，分析混叠与泄漏对单一频率成分信号频谱的影响。
（1）sin （100*pi*t ）产生程序：close all;clc;clear;t=0:0.0025:0.5-0.0025;f=400*t;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/200;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)'); subplot(312); stem(f,b);title('振幅'); xlabel('f');ylabel('y(t)'); subplot(313); stem(f,d);title('相位'); xlabel('t');ylabel('y(t)');混叠close all;clc;clear;t=0:0.0115:0.46-0.0115; f=(t/0.0115)*2;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/40;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)'); subplot(312); stem(f,b); title('振幅'); xlabel('f'); ylabel('y(t)'); subplot(313); stem(f,d); title('相位'); xlabel('t'); ylabel('y(t)');泄漏close all; clc;clear;t=0:0.0025:0.5-0.0075; f=800*t;w0=100*pi;y=sin(w0*t);a=fft(y);b=abs(a)/198;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=sin(wt)'); xlabel('t');ylabel('y(t)');subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)');subplot(313);stem(f,d);title('相位');xlabel('t');ylabel('y(t)');（2）cos(100*pi*t); close all;clc;clear;t=0:0.0025:0.5-0.0025; f=800*t;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/200;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)'); xlabel('t');ylabel('y(t)');grid on; hold on; subplot(312); stem(f,b); title('振幅'); xlabel('f'); ylabel('y(t)'); grid on; hold on; subplot(313); stem(f,d); title('相位'); xlabel('f'); ylabel('y(t)');混叠close all;clc;clear;t=0:0.0115:0.46-0.0115; f=(t/0.0115)*2;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/40;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)'); xlabel('t');ylabel('y(t)');subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)');subplot(313);stem(f,d);title('相位');ylabel('y(t)');泄漏close all;clc;clear;t=0:0.0025:0.5-0.0075; f=800*t;w0=100*pi;y=cos(w0*t);a=fft(y);b=abs(a)/198;d=angle(a)*180/pi; subplot(311);plot(t,y);title('y=cos(wt)');ylabel('y(t)');subplot(312);stem(f,b);title('振幅');xlabel('f');ylabel('y(t)');subplot(313);stem(f,d);title('相位');xlabel('t');ylabel('y(t)');2.利用FFT，分析并对比方波以及半波对称的正负方波的频谱，改变采样间隔与截断长度，分析混叠与泄漏对信号频谱的影响。
matlab 信号频谱分析实验报告Matlab 信号频谱分析实验报告引言：信号频谱分析是一项重要的技术，用于研究信号在频域上的特性。
在实际应用中，我们经常需要对信号进行频谱分析，以了解信号的频率成分和频谱特征。
本实验利用Matlab软件进行信号频谱分析，通过实验数据和结果展示，探索信号频谱分析的原理和应用。
实验一：时域信号与频域信号的关系在信号处理中，时域信号和频域信号是两个重要的概念。
时域信号是指信号在时间上的变化，频域信号则是指信号在频率上的变化。
通过傅里叶变换，我们可以将时域信号转换为频域信号，从而获得信号的频谱信息。
实验中，我们首先生成一个简单的正弦信号，并绘制其时域波形图。
然后，利用Matlab中的傅里叶变换函数对信号进行频谱分析，得到其频域波形图。
通过对比时域和频域波形图，我们可以观察到信号在不同频率上的能量分布情况。
实验二：频谱分析的应用频谱分析在许多领域中具有广泛的应用。
在通信领域中，频谱分析可以用于信号调制和解调、频率选择性传输等方面。
在音频处理中，频谱分析可以用于音乐合成、音频效果处理等方面。
在图像处理中，频谱分析可以用于图像压缩、图像增强等方面。
本实验中，我们以音频处理为例，展示频谱分析的应用。
首先，我们选取一段音频信号，并绘制其时域波形图。
然后，通过傅里叶变换，将信号转换为频域信号，并绘制其频域波形图。
通过观察频域波形图，我们可以了解音频信号在不同频率上的能量分布情况，从而进行音频效果处理或音频识别等应用。
实验三：信号滤波与频谱分析信号滤波是信号处理中常用的技术，用于去除信号中的噪声或干扰。
在频谱分析中，我们可以通过滤波器对信号进行滤波，从而改变信号的频谱特性。
本实验中，我们选取一段含有噪声的信号，并绘制其时域波形图。
然后，利用滤波器对信号进行滤波，并绘制滤波后的时域波形图和频域波形图。
通过对比滤波前后的波形图，我们可以观察到滤波器对信号频谱的影响，以及滤波效果的好坏。
结论：通过本实验，我们深入了解了Matlab在信号频谱分析中的应用。
频谱分析实验报告
许开龙
热能工程系2008010717
一、实验目的
通过实验，了解频谱分析的原理，掌握数据处理中的这一重要手段。
二、实验方法
1.预习实验原理，搞清程序流程和各参数的含义。
2.自己编制一个产生两个正弦波之和的程序，即, 其中A1,A2
分别为正弦波幅值，K
1=Fs/F
1
, K2=Fs/F2, Fs为采样频率,F1,F2分别为正弦波频率。
将
产生的数据放入数据文件中，数据文件的格式为
T(1) , X(1)
T(2) , X(2)
T(3) , X(3)
……，……
T(512) , X(512)
其中T数组是正弦波采样点的时间值，X数组是正弦波采样值。
3.利用给定的频谱分析程序对信号进行分析。
程序框图如下图
程序参数说明
M－FFT 的长度，应为2的幂次(64)
IWIN－窗函数类型
IWIN=1，矩形窗
IWIN=2，汉明窗
L－窗长，L<=M(64)
N－数据取样数(512)
Fs－采样频率（一定要和对象截止频率对应）
三、实验步骤
1.调试自己编制的产生正弦波数据之和的程序，并将产生的数据放入数据文件中
2.运行频谱分析程序，画出正弦波信号的频谱图
3.改变PSDOLD程序中的M，L参数，看其对频谱的影响
四、实验结果及数据处理
1.产生正弦波数据之和程序见附件，令A1=20,A2=4,F1=60Hz,F2=200Hz,Fs=3000Hz得到的
波形如下图：
图表 1 正弦信号之和, A1=20,A2=4,F1=60Hz,F2=200Hz,Fs=3000Hz
2.频谱分析结果
图表 2 频谱分析结果F1=60Hz, F2=200Hz, Fs=3000Hz，
N=512, M=256, IWIN=2, L=256
图2中的分析结果表明
1）此波形中共有两个频率成分，一个频率为58.59Hz，另一个为199.22Hz，这与原波形的60Hz和200Hz很接近，可认为相等。
误差的产生一方面是频谱分析过程存在一定的误差，另一方面可能是原数据存储过程小数位数过少而产生的误差
2）两个频率成分的能谱比值为2475175/99024.52=24.9956~25，说明两个成分波的强度比为两分量幅值比（20/4=5）的平方。
3.参数M对结果的影响
图表 3 参数M对频谱分析结果的影响，
M=64, 128, 256，L=64
从图3 的分析结果可以看出，当固定窗函数宽度L，增加FFT的长度M时，频谱分析的结果基本不变。
这说明，在频谱分析过程中，FFT的长度在常用的范围内取值，对分析结果不会产生太大影响。
4.参数L对频谱分析结果的影响
图表 4 参数L对频谱分析结果的影响M=256, L=16, 32, 64, 128, 256
图4 的分析结果表明：
1）当FFT长度M不变（256）时，增加窗函数宽度L，曲线变得“瘦”且“高”，这说明窗函数宽度的增加可以提高频率分析结果的精度，即提高了频谱的分辨率。
2）L=16时，曲线平坦，频率成分不明显，当L继续减小，就无法分辨出频率成分。
这说明对于一定的采样数据，窗函数有一个最小值，使得程序刚好能够分辨信号中频率差最小的两个频率成分。
如果窗宽度小于此最小值，将无法分辨这两个频率成分。
5.窗函数对频谱分析结果的影响
图表 5 窗函数对频谱分析结果的影响，M=256, L=256
图5显示了在M=256，L=256时，分别选用汉明窗和矩形窗时的频谱分析结果。
结果表明：
1 选用这两种窗，都能够辨别出两种频率成分，且所得到的成分波频率相等。
2 选用不同窗函数，得到的周期图幅度相差很大，这主要是两种窗函数的能量泄露大小不一样。
矩形窗能量比较集中，因此其主瓣很高，但是其旁瓣也比较高。
汉明窗与矩形窗的谱图对比，主瓣加宽并降低，旁瓣则显著减小，此外，汉宁窗的旁瓣衰减速度也较快，但汉宁窗主瓣加宽，相当于分析带宽加宽，频率分辨力下降。
在图5中，汉明窗分析的两种成分波强度之比为24.9956，矩形窗得到的两种成分波强度之比为26.42478，矩形窗的误差较大。
五、实验感想
通过这次频谱实验，我对信号的频谱分析的原理有了一定了解。
频谱分析是一种重要的数据处理手段，首先通过数据采集将模拟信号量化，然后将信号乘以某个窗函数以截取其中主要部分进行分析，即所谓的“截断”，然后再对所得的信号进行处理得到周期图，作为功率谱的估计，就能够知道原信号的频率成分及其强度。
原信号的属性不同，得到的频谱分析结果也不一样。
对于周期性信号，其功率谱是离散的线条；对于非周期性信号，相当于周期无限大的周期性信号，其功率谱是连续的曲线。
在数据“截断”的时候会导致能量的泄漏，泄漏的大小和所选用的窗函数类别有关，正如图5中汉明窗和矩形窗的区别。
因此，针对不同的模拟信号类型和场合，应该选用合适的窗函数进行截断。
我在扬州晶明科技有限公司网站查阅到的窗函数选择建议：1）如果在测试中可以保证不会有泄露的发生，则不需要用任何的窗函数。
2）如果测试信号有多个频率分量，频谱表现的十分复杂，且测试的目的更多关注频率点而非能量的大小。
在这种情况下，需要选择一个主畔足够窄的窗函数，汉宁窗是一个很好的选择。
3）如果测试的目的更多的关注某周期信号频率点的能量值，比如，更关心其EUpeak, EUpeak-peak, EUrms或者EUrms2，那么其幅度的准确性则更加的重要，可以选择一个主畔较宽的窗，flattop窗在这样的情况下经常被使用。
4）对冲击实验的数据进行分析时，因为在数据帧开始段的一些重要信息会被一般的窗函数所衰减，因此可以使用force/exponential窗。
Force窗一移去了数据帧末端的噪声，对激励信号有用。
而exponential窗则确保响应信号在末端的振动衰减为零值。
激励信号加力窗是为了减小干扰，而响应信号加指数窗是为了减小泄漏。
5）如果被测信号是随机或者未知的，选择汉宁窗。
实验过程中得到了老师的悉心指导，再次对李老师及助教表示衷心感谢！。
