探析地下连续墙 H 型钢接头施工技术摘要：秦望通道工程北起秦望路～金桥南路交叉口，南至秦望南路（学院路）以北，同时结合规划，同步实施秦望广场地下空间土建工程、江南文化艺术中心地下空间土建配套预留以及附属配套工程。
因此本文结合H型钢接头施工优缺点、H型钢接头施工技术存在的问题以及H型钢接头施工等方面对本课题进行了研究，希望通过本文的研究对今后本人的实际工作有所帮助。
关键词：地下连续墙；H型钢接头；施工技术一、H型钢接头施工优缺点H型钢接头的组装起步较晚，但开发和应用进展相对较快。
相对于地墙其他常见接头形式，它具有以下优点：（1）地下连续墙接缝整体性较好，H型钢和钢筋笼焊接，接头整体性和抗剪切能力较好。
（2）施工难度不大和风险性不高，由于不需要安放接头箱，所以工序较为简单，不需要拔除反力箱等接头工具，施工风险较低。
（3）止水效果较好，H型钢接头依靠两端靠近内外侧土壁的翼缘钢板(≤30cm)来止水，接头背侧回填土袋防止混凝土绕流，但回填的土袋不易彻底清理干净，增加接头渗漏水的可能。
（4）经济性好，用钢量和十字钢板相近。
二、H型钢接头施工技术存在的问题1.“锁口管+黏土”方式一些单位在H型钢接头施工中采用的技术方案是从H型钢接头的背面将锁口管插入型腔，并填充粘土。
然而，在施工过程中，H型钢与联锁管之间的空间填充的土壤很难压实，而H型钢由于管子可以锁紧，在很大的压力下变成横向的。
由于浇筑混凝土，混凝土也会产生变形。
将H型钢从底部和侧面穿过，从工字钢另一腿的凹槽侧面固定，这种方法不仅可以防止提升阻塞管的过程，而且还会导致连接形成一种劣质的柔性管联锁，无法实现工字梁的变形等优点[1]。
2.土包方式回填的材料宜采用袋装黏土，应采取分层回填并压实的措施，以保证回填密实和防止混凝土绕流，分层压实高度不超过10m，采用吊车吊重锤进行锤击压实，重锤重量5~8t，压实后再进行下一层袋装土回填。
三、H型钢接头施工1.H型钢钢筋笼制作第一，按设计要求钢筋笼主筋和加筋采用机械连接，其余钢筋全部采用电焊焊接，不得用镀锌铁丝绑扎。

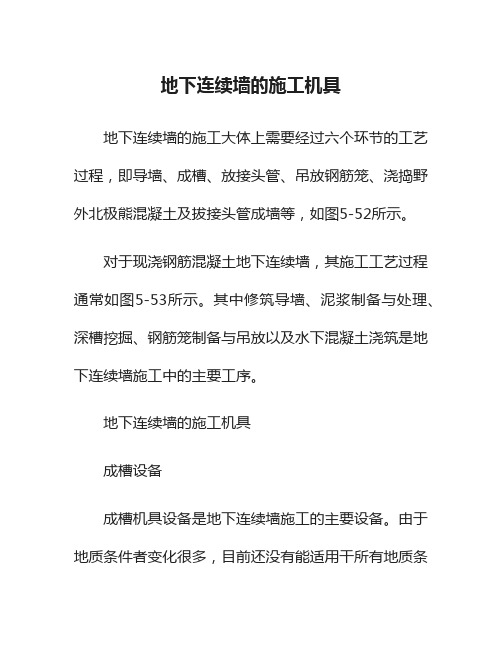

地下连续墙的施工机具 地下连续墙的施工大体上需要经过六个环节的工艺过程，即导墙、成槽、放接头管、吊放钢筋笼、浇捣野外北极熊混凝土及拔接头管成墙等，如图5-52所示。
对于现浇钢筋混凝土地下连续墙，其施工工艺过程通常如图5-53所示。其中修筑导墙、泥浆制备与处理、深槽挖掘、钢筋笼制备与吊放以及水下混凝土浇筑是地下连续墙施工中的主要工序。
地下连续墙的施工机具 成槽设备 成槽机具设备是地下连续墙施工的主要设备。由于地质条件者变化很多，目前还没有能适用干所有地质条件的万能成槽机。因此，根据不同的情况土质条件和现场状况，选择不同的成槽机是极为重要的。
目前仍然使用的成槽机，按成槽机理可分为抓斗式、回转式和冲击式三种。主要的成槽机的分类可见表5-5。
1.抓斗式成槽机 抓斗式成槽机，以其斗齿切削土体，将土碴收容在斗体内，开斗放出土碴，再赶回到挖土位置，重复往返动作，即可完成挖槽作业，这样电力设备机械是最简单的成槽机。
图5-54为钢索抓斗挖机的挖土过程图，图5-55为液压斗的一种，针对钢索顽疾式抓斗挖土效率不高的弊端，以液压操纵抓斗，大大减少了抓斗的切土力，从而提高了成槽运行效率。
2.回转式成槽机 以回转的钻头切削土体或进行挖掘，钻下再循环的土渣随循环的泥浆排出地面。钻头回转方式与挖槽面的关系复齿脂挖和平挖两种。按钻头数目来分，有单头钻和多头钻之分，单头钻次要用来钻导孔，多头钻多用来挖槽。
多头钻是由日本公司开发的成槽机械，称为BW钻机。我国参考BW组装钻机结合我国国情设计和制造了SF型多头钻，如图5-56所示。这种多头钻是一种采用动力下放、泥浆反循环排渣、电子测斜纠偏和自动控制钻进成槽的机械，拥有一定的先进性。
回转式成槽机的排土方式一般均为反循环形式，排泥泵为潜水式，功率较高，钻机用钢索吊住，边排泥边下放，泵的能力可以选择，大的可以将卵石、漂石吸出，挖槽的反应时间是极快的。与其他挖槽机相比，这类机械的机械化规模性，零部件很多，售后要求比较高，要有熟练的技术。
地下连续墙的设计施工与应用随着我国建筑业的蓬勃发展，地下空间开发的规模和深度逐步扩大，地下连续墙因其地基适用性强，施工影响范围小，墙体刚性大、防渗漏性能好的特点，被广泛应用于地下工程围护结构施工。
目前，常见地下连续墙防渗漏措施，按照施工工艺主要为高压注浆加固类，包括袖阀管注浆、高压旋喷桩、水平垂直水泥或化学注浆等技术措施。
但传统地连墙渗漏水防治技术，措施单一，实施针对性、适用性不强，止水效果并不理想，严重影响地下基坑工程施工安全。
一、地下连续墙接头地下连续墙接头是指单元墙段间的接头，可分为刚性接头和柔性接头。
地下连续墙承受来自垂直和水平向的自重，水土压力及地震动荷载，都要求槽段之间钢筋尽可能贯通，在接头处不使成为刚度和强度薄弱部位。
传统的刚性接头有接头箱接头、隔板式接头等，因其施工工艺复杂，操作不便利，且需专用起拔设备，已渐渐被淘汰，取而代之的是一次性永久接头。
柔性接头施工工艺简单，成本费用低，但抗剪能力差。
它主要用在临时支护挡土、防渗止水的结构中，如防渗墙、隔水墙及基坑工程中的围护结构墙中；刚性接头有较好的防渗止水效果，又有较高的承载能力，一般用于特别重要及特殊功用的地下连续墙，如集挡土止水、地下结构外墙于一体的地下连续墙。
二、柔性及刚性接头防水处理措施由于地下建筑物多种使用功能，对作为地下室外墙的地下连续墙要有良好的防水性能。
地下连续墙槽段接头处是最容易渗漏水的部位。
下面分别针对刚性接头和柔性接头分别进行讨论。
刚性接头主要的防水方法是在两幅墙间摆放钢板lh 水带或橡胶止水带，但无论是钢板止水带还是橡胶止水带，在施工一幅墙时，其伸入到相邻幅墙的另外半边不可避免地会因泥浆的污染固化沉积、钢筋密集等因素导致与混凝土结合不好，从而影响墙的防水性。
针对这种情况，施工时在挖好相邻幅时要进行必要的清孔换浆，并用高压水冲刷背侧墙板和半边止水带，同时在浇筑混凝土时可采用一种小直径无塞潜水泥浆泵放在接头附近不断抽汲，以清除滞留在接头处附近混凝土面上的固化物以保证接头处的质量。
地下连续墙施工工艺和方法1950 年意大利开发了地下连续墙的施工技术，并最早应用于大坝的防渗墙中，其主要目的是隔水，因此对墙面的垂直度、平整度及混凝土强度的要求并不严格，主要是控制其水密性。
我国于1958 年在青岛月子口水库建造深20m 的桩排式防渗墙以及在北京密云水库建造深44m 的槽孔式防渗墙。
1977 年在上海研制成功了抓斗和多头钻孔成槽机后，首次用这种机械施工了某船厂升船机港地岸壁，为我国加速开发这一技术起到了积极推动作用。
进入20 世纪90 年代中期，国内外越来越多的工程中将支护结构和主体结构相结合设计，即在施工阶段采用地下连续墙作为支护结构，而在正常使用阶段地下连续墙又作为结构外墙使用，在正常使用阶段承受永久水平和竖向荷载，称为“两墙合一”。
最初地下连续墙厚度一般不超过0.6m，深度不超过20m。
到了20 世纪60~80 年代，随着成槽施工技术设备的不断提高，墙厚达到1.0~1.2m，深度达到100m 的地下连续墙逐渐出现。
地下连续墙(简称地墙)，是在地面上先构筑导墙，采用专门的成槽设备，沿着支护或深开挖工程的周边，在特制泥浆护壁条件下，每次开挖一定长度的沟槽至指定深度，清槽后，向槽内吊放钢筋笼，然后用导管法灌筑水下混凝土，混凝土自下而上充满槽内并把泥浆从槽内置换出来，筑成一个单元槽段，如此逐段进行，这些相互邻接的槽段在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。
见图1-2-1 所示。
地下连续墙施工示意图地下连续墙施工工法优缺点及适用范围见表1-2-1。
地下连续墙施工工法优缺点及适用范围表1-2-11.类型与形式1）地下连续墙的分类一般按照成墙的方式、墙的用途、墙体的材料以及开挖情况进行划分，具体见图1-2-2 所示。
2）地下连续墙的形式地下连续墙分类及形式地下连续墙根据基坑的形状，一般有一型、L 型、V 型、T 型、Z 型等。
见图1-2-3 所示。
3）地下连续墙的接头形式图1-2-3 地下连续墙的形式施工接头是指地下连续墙单元槽段之间的连接接头。
地连墙施工方案--H型钢接头常州轨道交通1号线一期工程TJ-15标森林公园站地下连续墙施工方案编制：复核：审核：中铁三局集团有限公司常州轨道交通1号线一期工程TJ-15标项目经理部二〇一五年四月目录一、编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)二、工程概述 (2)2.1工程概况 (2)2.2周边环境条件 (2)2.3工程地质及水文地质 (2)2.4工程数量 (4)三、施工总体部署 (7)3.1前期准备 (7)3.2进度计划 (7)3.3劳动力计划 (7)3.4机械设备投入计划 (8)四、地连墙施工方案 (11)4.1施工方案 (11)4.2施工工艺流程 (11)4.3施工方法 (12)4.4.质量控制技术措施 (26)五、连续墙施工常遇问题紧急情况处理措施. 285.1槽孔偏斜的预防措施 (28)5.2槽段坍塌的预防及处理措施 (28)5.3槽段严重漏浆情况的处理 (29)5.4钢筋笼下放困难的处理措施 (29)5.5地下连续墙混凝土夹层 (30)5.6水下混凝土灌注导管发生意外的预防及处理措施 (30)六、质量保证体系及措施 (31)6.1质量目标 (31)6.2质量保证体系 (31)6.3质量保证措施 (31)七、安全保证体系及措施 (35)7.1安全目标 (35)7.2安全生产组织机构 (35)7.3安全保证体系 (35)7.4安全措施 (36)7.5安全技术交底 (37)八、现场文明施工措施 (40)8.1文明施工目标 (40)8.2文明施工措施 (40)九、施工现场环境保护措施 (41)9.1环境保护目标及保证体系 (41)9.2环境保护措施 (41)十、雨季施工措施 (43)10.1组织安排 (43)10.2物资储备情况 (43)10.3雨季施工措施 (43)10.4雨季安全措施 (43)一、编制依据及原则1.1编制依据（1）常州市轨道交通1号线一期工程TJ15标森林公园站围护结构施工图；（2）常州市轨道交通1号线一期工程TJ15标森林公园站勘察报告；（3）《地下铁道工程施工及验收规范》（GB50299-1999）（2003年版）；（4）《建筑桩基检测技术规范》（JGJ106-2014）；（5）《建筑地基基础检测规范》（DGJ32-TJ142-2012）；（6）《混凝土结构工程施工质量验收规范》（GB50204-2002)（2011年版）；（7）《地基与基础工程质量验收规范》（GB50202-2002)；（8）《混凝土质量控制标准》（GB50164-2011)；（9）《常州市轨道交通工程安全文明工地标准指导手册》（2015，20号文）；（10）现行国家和常州市其它相关标准、规范与规定。
一．地下连续墙的概念利用各种挖槽机械, 借助于泥浆的护壁作用, 在地下挖出窄而深的沟槽, 并在其内浇注适当的材料（图1）而形成一道具有防渗（水）、挡土和承重功能的连续的地下墙体, 称为地下连续墙（图2）。
图1 地下连续墙施工示意图图2 地下连续墙示意图二．地下连续墙的特点1.优点（1）施工是振动小, 噪音低, 非常适用于在城市施工（2）墙体刚度大, 极少发生地基沉降或塌方事故（3）防渗能力好, 对周边建筑物或管道的影响变得很少（4）可以贴近施工（5）可用于逆作法施工（6）适用于多种地基条件（7）可用作刚性基础（8）安全经济（9）占地少, 可以充分利用建筑红线以内有限的地面和空间, 充分发挥投资效益2.工效高, 工期短, 质量可靠, 经济效益高3.缺点（1）在一些特殊的地质条件下, 施工难度很大（2）如果施工方法不当或地质条件很特殊, 可能出现相邻墙段不能对齐和漏水的问题（3）地下连续墙如果用作临时的挡土结构, 比其他方法所用的费用要高些在城市施工时, 废泥浆的处理比较麻烦三．地下连续墙适用范围（1）地下连续墙具有显著的优越性, 结合经济性的考虑, 地下连续墙主要适用于以下条件的基坑工程:（2）地下连续墙可充分利用建筑红线范围内的空间, 且其刚度有利于控制基坑变形, 故常用于场地空间狭小, 且周边环境变形要求严格的基坑工程；（3）除了具备很强的抗弯刚度可用于抵抗水土压力外, 地下连续墙具有竖向承载能力及防渗功能, 可以用于作为地下室外墙, 成为地下结构的一部分, 亦可用于逆作法施工, 实现地上和地下同步施工, 缩短工期；由于地下连续墙只有在一定的深度范围内才具有较好的经济性和特有的优势, 故一般适用于开挖深度大于10m的深基坑工程, 其他围护结构无法满足要求时可采用地下连续墙；基坑开挖深度很大, 且需截断深层的含水层, 采用其他止水帷幕难以满足需求时, 可采用地下连续墙, 目前地下连续墙最大施工深度可达150m, 最大施工厚度可达2.5m。
