地下连续墙施工成槽机械和设备选择1目的：指导工程技术人员、机械管理人员进行地下连续墙施工成槽机械的选择2.适应范围：适用于地下连续墙施工前成槽机械和设备的选择3.成槽机械的选择程序由于地基的工程地质和水文地质条件、建筑物的功能、施工机械技术性能的不同，地下连续墙的成槽机械设备也是各不相同的。

在选择地下连续墙的成槽设备时必须考虑以下几个因素：地层特性、开挖深度和墙体厚度、机械设备的特性等。

3.1成槽工法机械原理及性能比较连续墙成槽机械主要有：抓斗式、冲击式、回转式等几类。

3.1.1抓斗挖槽机是用履带式起重机来悬挂抓斗，抓斗通常是蚌（蛤）式的，根据抓斗的结构特点又分为：钢丝绳抓斗、液压导板抓斗、导杆式抓斗、混合式抓斗。

3.1.1.1国外有很多厂家生产系列化的钢丝绳抓斗，如意大利的土力（SOI1MEC井口卡沙特兰地（Casagrande公司、德国的宝峨（BAUER）、1EFFER和WIRTH公司、日本真砂公司均生产各型的钢丝绳抓斗。

3.1.1.2液压导板抓斗是用高压胶管把液压传送到几十米深处的抓斗斗体以完成抓斗的开启和关闭，用导板为抓斗导向以防偏斜，它是用钢丝绳悬吊在履带起重机或其他机架上的。

宝峨（BAUER）公司生产的有DHG和GB 两种类型，日本真砂（MASAGO）公司生产的MH1和MEH型，利伯海尔公司生产的HSWG抓斗。

液压导板抓斗的闭斗力大，挖槽能力强，多设有纠偏装置，因此可以保证高效率、高质量地挖槽。

3.1.1.3导杆式抓斗分为全导杆式和伸缩导杆式两种。

全导杆式抓斗最早是由英国国际基础公司生产的BSP型，不过目前已不再生产。

伸缩式导杆抓斗有法国的KE11Y、意大利的KRC和日本的CON系列。

导杆式抓斗一般采用（伸缩式）方杆来传递动力，开挖时噪音和振动很小，对周围地层和环境影响和扰动很小，它是松散砂层、软粘土或开挖时需严格控制剪切作用的灵敏性土中进行开挖的理想设备。

这类抓斗多装有测斜和纠偏装置，成槽精度较高。

地下连续墙的施工方案(完整版)【模板一】地下连续墙的施工方案(完整版)1. 引言1.1 目的本文档旨在详细描述地下连续墙的施工方案，以确保施工过程安全、高效，并达到预期的工程质量要求。

2. 工程概述2.1 工程背景2.2 工程范围2.3 工程目标3. 前期准备工作3.1 地质勘察3.2 设计方案3.3 施工准备4. 施工材料及设备4.1 墙体施工材料4.2 支撑体系材料4.3 施工机械设备5. 施工工序及方案5.1 直墙段施工工序及方案5.2 转角处施工工序及方案5.3 环境保护措施6. 施工安全措施6.1 安全管理组织6.2 安全人员配置6.3 施工现场安全防护7. 质量控制7.1 施工质量检查7.2 施工质量记录7.3 质量整改措施8. 进度管理8.1 施工进度计划8.2 进度控制措施8.3 完工验收9. 后期工作9.1 施工记录整理9.2 工程交接9.3 维护与保养10. 附件10.1 工程设计图纸10.2 材料及设备列表10.3 安全员资质证书10.4 工程竣工报告【附件】1. 工程设计图纸：包含地下连续墙的构造图纸、支撑体系设计图纸等；2. 材料及设备列表：包含施工过程中所需的材料、设备清单；3. 安全员资质证书：安全员的相关资格证书；4. 工程竣工报告：包含工程完工后的验收报告、质量检查报告等。

【法律名词及注释】1. 法律名词1：对应注释1；2. 法律名词2：对应注释2；3. 法律名词3：对应注释3。

【模板二】地下连续墙的施工方案(完整版)1. 引言1.1 目的本文档旨在详细描述地下连续墙的施工方案，以确保施工过程安全、高效，并达到预期的工程质量要求。

2. 工程概述2.1 工程背景本工程为某地区新建城市道路的地下连续墙施工工程。

2.2 工程范围包括直墙段的施工、转角处的施工，以及相关的支撑体系的搭建等。

2.3 工程目标确保地下连续墙的施工顺利进行，工程质量达到要求，最大程度地减少施工过程中的安全风险。

第1篇1. 起重机起重机在地铁施工中扮演着至关重要的角色，主要用于垂直和水平搬运重物。

根据施工需求，起重机可分为汽车吊、履带吊和轮胎吊。

它们广泛应用于设备吊装、材料搬运、施工平台搭建等环节。

2. 盾构机盾构机是一种隧道掘进机，采用盾构法进行隧道施工。

它能在掘进的同时构建隧道衬砌，具有高效、环保、安全等优点。

盾构机适用于地下水位较高、地质条件复杂等施工环境。

3. 渣土车渣土车主要用于运送建筑垃圾、土方等施工废弃物。

在地铁施工中，渣土车负责将挖掘出土方、混凝土碎块等运输至指定地点。

近年来，我国对渣土车进行了改造，提高了运输效率和环保性能。

4. 吊车吊车是一种广泛应用于港口、车间、工地等地的起吊搬运机械。

在地铁施工中，吊车主要用于设备吊装、材料搬运、抢险救援等任务。

根据吊装需求，吊车可分为汽车吊、履带吊和轮胎吊。

5. 挖掘机挖掘机是土方工程施工中不可或缺的机械。

它主要用于挖掘、装载、平整土方，也可用于拆除、破碎等作业。

在地铁施工中，挖掘机可配合盾构机进行隧道开挖、土方转运等工作。

6. 悬臂式掘进机悬臂式掘进机适用于地下水位较高、地质条件复杂等施工环境。

它通过悬臂式结构进行隧道开挖，具有操作灵活、适应性强的特点。

7. 液压连续墙抓斗液压连续墙抓斗主要用于地下连续墙施工，通过抓斗进行土方挖掘和墙体支护。

该设备具有开挖深度大、施工效率高、适用范围广等优点。

8. 土压兼小泥水双模盾构机土压兼小泥水双模盾构机是一种新型隧道掘进设备，适用于不同地质条件下的隧道施工。

该设备具有开挖直径大、施工效率高、环保性能好等特点。

9. 悬臂式隧道掘进机悬臂式隧道掘进机是一种适用于隧道施工的机械，通过悬臂式结构进行隧道开挖。

它具有操作灵活、适应性强的特点，适用于复杂地质条件下的隧道施工。

总之，地铁工程中的施工机械种类繁多，功能各异。

合理选择和使用这些机械，对于提高施工效率、确保工程质量、降低施工成本具有重要意义。

在实际施工过程中，应根据工程特点和施工需求，合理配置各类施工机械，确保地铁工程顺利进行。

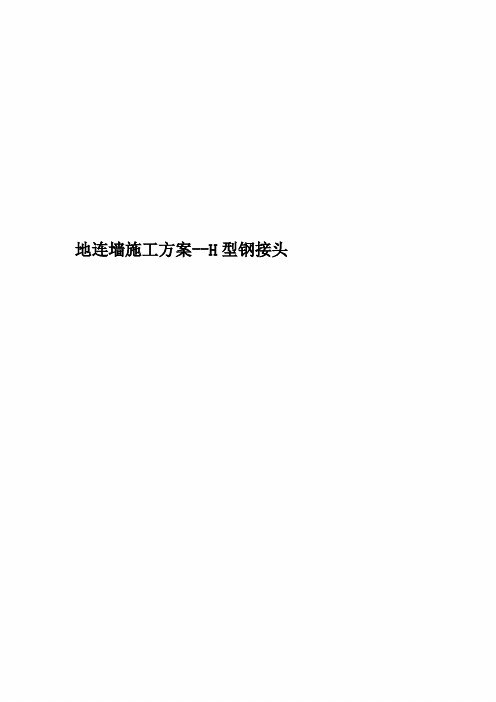

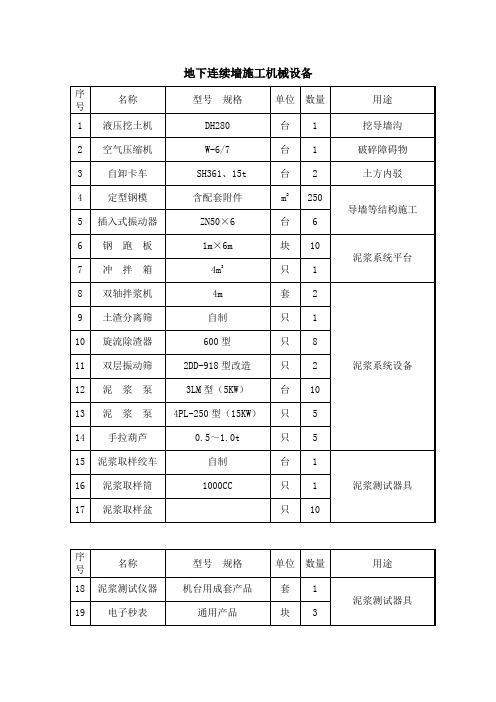

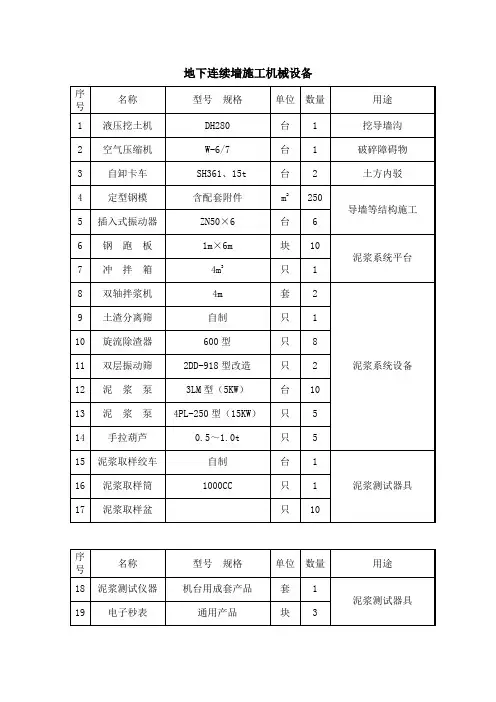

地连墙施工方案--H型钢接头常州轨道交通1号线一期工程TJ-15标森林公园站地下连续墙施工方案编制：复核：审核：中铁三局集团有限公司常州轨道交通1号线一期工程TJ-15标项目经理部二〇一五年四月目录一、编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)二、工程概述 (2)2.1工程概况 (2)2.2周边环境条件 (2)2.3工程地质及水文地质 (2)2.4工程数量 (4)三、施工总体部署 (7)3.1前期准备 (7)3.2进度计划 (7)3.3劳动力计划 (7)3.4机械设备投入计划 (8)四、地连墙施工方案 (11)4.1施工方案 (11)4.2施工工艺流程 (11)4.3施工方法 (12)4.4.质量控制技术措施 (26)五、连续墙施工常遇问题紧急情况处理措施. 285.1槽孔偏斜的预防措施 (28)5.2槽段坍塌的预防及处理措施 (28)5.3槽段严重漏浆情况的处理 (29)5.4钢筋笼下放困难的处理措施 (29)5.5地下连续墙混凝土夹层 (30)5.6水下混凝土灌注导管发生意外的预防及处理措施 (30)六、质量保证体系及措施 (31)6.1质量目标 (31)6.2质量保证体系 (31)6.3质量保证措施 (31)七、安全保证体系及措施 (35)7.1安全目标 (35)7.2安全生产组织机构 (35)7.3安全保证体系 (35)7.4安全措施 (36)7.5安全技术交底 (37)八、现场文明施工措施 (40)8.1文明施工目标 (40)8.2文明施工措施 (40)九、施工现场环境保护措施 (41)9.1环境保护目标及保证体系 (41)9.2环境保护措施 (41)十、雨季施工措施 (43)10.1组织安排 (43)10.2物资储备情况 (43)10.3雨季施工措施 (43)10.4雨季安全措施 (43)一、编制依据及原则1.1编制依据（1）常州市轨道交通1号线一期工程TJ15标森林公园站围护结构施工图；（2）常州市轨道交通1号线一期工程TJ15标森林公园站勘察报告；（3）《地下铁道工程施工及验收规范》（GB50299-1999）（2003年版）；（4）《建筑桩基检测技术规范》（JGJ106-2014）；（5）《建筑地基基础检测规范》（DGJ32-TJ142-2012）；（6）《混凝土结构工程施工质量验收规范》（GB50204-2002)（2011年版）；（7）《地基与基础工程质量验收规范》（GB50202-2002)；（8）《混凝土质量控制标准》（GB50164-2011)；（9）《常州市轨道交通工程安全文明工地标准指导手册》（2015，20号文）；（10）现行国家和常州市其它相关标准、规范与规定。

浅谈双轮铣槽机的施工工艺和应用摘要：双轮铣槽机是近年来国内引进的一种新型的施工机械，主要用作于特殊地质和施工条件下的地下连续墙的施工。

本文通过对铣槽机在工程实例中使用情况的描述，对其特点和缺点进行了一个研究和综述，并对铣槽机在国内工程中的使用做出自己的评价和建议。

关键词：双轮铣槽机、地下连续墙、地铁保护工程双轮铣槽机是目前国际上一种比较先进的的地下连续墙施工专用设备,具有成槽施工效率高(较之抓斗法高2至3倍)、成槽进度高，孔形规则(墙体垂直度可控制在3‰以下)、安全环保、适应地层地质范围广等优点，并已在发达国家普遍应用。

我国最早于1996年于三峡二期围堰工程首次引进,在国内先后被采用于多个重要工程,如水电工程的小浪底工程、唐山大唐王滩电厂,公路工程的珠江黄埔大桥,地铁工程的深圳地铁一期工程3b标段老街站、广州地铁黄沙站等。

但受其机具的施工成本以及设备数量的限制，因此尚未在国内全面推广，到目前为止全国目前引进的铣槽机也不足十台。

我司在2010年承建的广州市泰康路地铁保护托换结构工程中，出于该工程的特殊的要求，首次采用了该机械进行地下连续墙的施工。

泰康路地铁保护托换结构工程，是一个地铁隧道上盖的地下室托换结构工程。

由于该工程的地下室位于广州市地铁六号线海珠广场～北京路盾构区间的南侧隧道上方，为了在不影响该部位地下室的使用功能的同时并做好对已建地铁隧道的保护，根据设计单位及市地铁保护办公室的要求，在地铁南侧隧道两侧设置了地下连续墙作为对地铁南侧及北侧隧道的保护，并在基坑内设置两道混凝土支撑，地下室底板同时作为上盖裙楼柱的托换结构。

其中底板离隧道的垂直距离为3~4.5米，连续墙距地铁南隧道两侧距离分别为2.5米和5米。

为了减少连续墙施工对地铁隧道的影响，广州市地铁保护办公室要求连续墙的施工不得采用冲击或抓斗成孔的方式，应当采用钻孔或铣削等工艺进行成槽。

为此，经过各方研究和考察，决定采用中铁一局建工机械有限公司的bc36型液压双轮铣槽机。

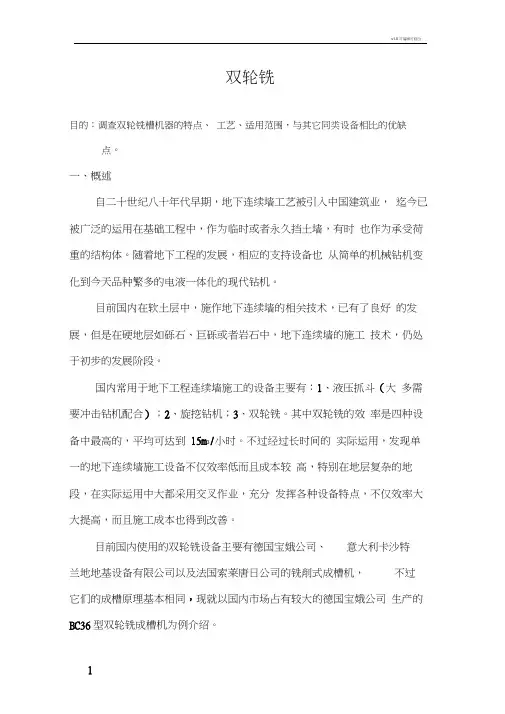

双轮铣目的：调查双轮铣槽机器的特点、工艺、适用范围，与其它同类设备相比的优缺点。
