地下连续墙施工机械设备

桥梁工程施工设备表一、土方机械1. 推土机：主要用于大面积土方开挖和推平，可以根据需要选用轮式或履带式推土机。

2. 挖掘机：用于土方开挖和挖土填方，根据不同工程需要可选用小型、中型或大型挖掘机。

3. 装载机：用于土方装载和搬运，可选用轮式或履带式装载机。

4. 推土拖板：主要用于小面积土方推平和搬运。

二、混凝土搅拌机械1. 混凝土搅拌车：主要用于现场搅拌和运输混凝土。

2. 搅拌站：用于大型混凝土生产，可选用移动式或固定式搅拌站。

三、钢筋加工机械1. 钢筋切断机：用于将钢筋进行定尺切断。

2. 钢筋弯曲机：用于对钢筋进行加工弯曲。

3. 钢筋焊接机：用于对钢筋进行焊接。

四、架桥设备1. 起重机：用于桥梁吊装和起重作业，可选用塔吊、起重机、桥梁吊车等。

2. 桥梁模板：用于桥梁混凝土浇筑支模，可选用钢制、木制或模板复合材料。

3. 脚手架：用于桥梁施工作业人员的搭设和操作。

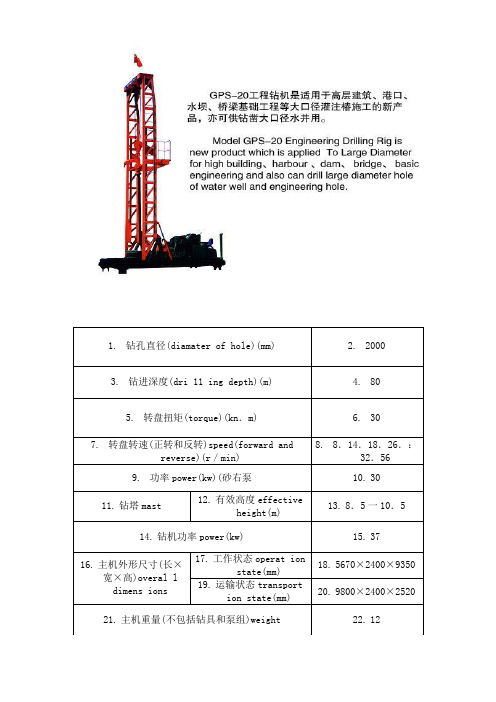

五、支护设备1. 地质钻机：用于桥梁基础地质勘探和岩石锚杆钻孔。

2. 地下连续墙机械：用于桥梁基础支护墙的施工。

六、桥梁检测设备1. 局部振动仪：用于对桥梁结构的振动情况进行监测。

2. 钢筋探伤仪：用于对桥梁钢筋进行探伤和检测。

七、其他必备设备1. 扬尘设备：用于桥梁施工现场环境保护，可选用喷雾设备、覆盖设备等。

2. 强光灯具：用于夜间桥梁施工的照明作业，以保证施工质量和安全。

3. 手动工具：包括各种扳手、榔头、锤子等，用于桥梁施工的装拆和维修作业。

以上是桥梁工程施工所需要的主要设备表，每个设备的选择应根据具体工程的情况和需求进行，以确保施工的高效、安全和质量。

同时，在使用这些设备的过程中，也要加强对设备的检查、维护和保养，以延长设备的使用寿命和保证施工的连续进行。

地下连续墙技术规程地下连续墙是一种用于地下工程中的常见支护结构，它具有较高的承载能力和抗侧倾能力，广泛应用于建筑、桥梁、隧道等工程中。

为确保地下连续墙的施工质量和安全性，制定了一系列的技术规程。

一、施工前准备地下连续墙施工前需要进行详细的勘察和设计，确定地下连续墙的深度、宽度、间距等参数。

根据地质情况，选择合适的施工方法和支护结构。

在施工前还需对施工现场进行清理和平整，确保施工条件良好。

二、施工材料和设备地下连续墙施工所需的材料包括钢筋、混凝土、支撑材料等。

钢筋应符合国家标准，混凝土应按设计要求配制。

施工设备包括挖掘机、破碎锤、钢筋焊接机等，设备应符合安全要求，并经过检测和维护。

三、施工工艺1. 开挖：地下连续墙的开挖采用机械开挖方式，根据设计要求控制开挖深度和坡度。

挖掘机应按照安全操作规程进行操作，避免对周围建筑物和管线造成损害。

2. 支撑：在开挖过程中，根据地质情况选择适当的支撑方式。

常用的支撑方式包括钢支撑、混凝土支撑和钢筋混凝土支撑等。

支撑结构应按设计要求进行施工，确保支撑能力和稳定性。

3. 浇筑：地下连续墙的浇筑采用预制混凝土板块浇筑或现浇混凝土浇筑。

浇筑过程中应控制浇筑质量，确保混凝土的均匀性和密实性。

4. 钢筋焊接：地下连续墙中的钢筋焊接需要进行焊接前的清理和涂防锈漆处理。

焊接过程中应控制焊接质量，确保焊接强度和可靠性。

四、施工质量控制地下连续墙的施工质量控制包括施工工艺控制、材料质量控制和施工现场管理控制等。

施工过程中应按照规程要求进行验收和检测，确保施工质量符合设计要求和安全标准。

五、施工安全措施地下连续墙的施工过程中需要采取一系列的安全措施，包括施工现场的警示标识设置、施工人员的安全防护措施、机械设备的安全操作等。

施工单位应组织专业人员进行安全培训，并制定详细的安全操作规程。

六、施工验收和监督地下连续墙的施工完成后，应进行验收和监督。

验收内容包括地下连续墙的尺寸、平整度、混凝土质量等。

地下连续墙施工成槽机械和设备选择1目的：指导工程技术人员、机械管理人员进行地下连续墙施工成槽机械的选择2.适应范围：适用于地下连续墙施工前成槽机械和设备的选择3.成槽机械的选择程序由于地基的工程地质和水文地质条件、建筑物的功能、施工机械技术性能的不同，地下连续墙的成槽机械设备也是各不相同的。

在选择地下连续墙的成槽设备时必须考虑以下几个因素：地层特性、开挖深度和墙体厚度、机械设备的特性等。

3.1成槽工法机械原理及性能比较连续墙成槽机械主要有：抓斗式、冲击式、回转式等几类。

3.1.1抓斗挖槽机是用履带式起重机来悬挂抓斗，抓斗通常是蚌（蛤）式的，根据抓斗的结构特点又分为：钢丝绳抓斗、液压导板抓斗、导杆式抓斗、混合式抓斗。

3.1.1.1国外有很多厂家生产系列化的钢丝绳抓斗，如意大利的土力（SOI1MEC井口卡沙特兰地（Casagrande公司、德国的宝峨（BAUER）、1EFFER和WIRTH公司、日本真砂公司均生产各型的钢丝绳抓斗。

3.1.1.2液压导板抓斗是用高压胶管把液压传送到几十米深处的抓斗斗体以完成抓斗的开启和关闭，用导板为抓斗导向以防偏斜，它是用钢丝绳悬吊在履带起重机或其他机架上的。

宝峨（BAUER）公司生产的有DHG和GB 两种类型，日本真砂（MASAGO）公司生产的MH1和MEH型，利伯海尔公司生产的HSWG抓斗。

液压导板抓斗的闭斗力大，挖槽能力强，多设有纠偏装置，因此可以保证高效率、高质量地挖槽。

3.1.1.3导杆式抓斗分为全导杆式和伸缩导杆式两种。

全导杆式抓斗最早是由英国国际基础公司生产的BSP型，不过目前已不再生产。

伸缩式导杆抓斗有法国的KE11Y、意大利的KRC和日本的CON系列。

导杆式抓斗一般采用（伸缩式）方杆来传递动力，开挖时噪音和振动很小，对周围地层和环境影响和扰动很小，它是松散砂层、软粘土或开挖时需严格控制剪切作用的灵敏性土中进行开挖的理想设备。

这类抓斗多装有测斜和纠偏装置，成槽精度较高。

第1篇1. 起重机起重机在地铁施工中扮演着至关重要的角色，主要用于垂直和水平搬运重物。

根据施工需求，起重机可分为汽车吊、履带吊和轮胎吊。

它们广泛应用于设备吊装、材料搬运、施工平台搭建等环节。

2. 盾构机盾构机是一种隧道掘进机，采用盾构法进行隧道施工。

它能在掘进的同时构建隧道衬砌，具有高效、环保、安全等优点。

盾构机适用于地下水位较高、地质条件复杂等施工环境。

3. 渣土车渣土车主要用于运送建筑垃圾、土方等施工废弃物。

在地铁施工中，渣土车负责将挖掘出土方、混凝土碎块等运输至指定地点。

近年来，我国对渣土车进行了改造，提高了运输效率和环保性能。

4. 吊车吊车是一种广泛应用于港口、车间、工地等地的起吊搬运机械。

在地铁施工中，吊车主要用于设备吊装、材料搬运、抢险救援等任务。

根据吊装需求，吊车可分为汽车吊、履带吊和轮胎吊。

5. 挖掘机挖掘机是土方工程施工中不可或缺的机械。

它主要用于挖掘、装载、平整土方，也可用于拆除、破碎等作业。

在地铁施工中，挖掘机可配合盾构机进行隧道开挖、土方转运等工作。

6. 悬臂式掘进机悬臂式掘进机适用于地下水位较高、地质条件复杂等施工环境。

它通过悬臂式结构进行隧道开挖，具有操作灵活、适应性强的特点。

7. 液压连续墙抓斗液压连续墙抓斗主要用于地下连续墙施工，通过抓斗进行土方挖掘和墙体支护。

该设备具有开挖深度大、施工效率高、适用范围广等优点。

8. 土压兼小泥水双模盾构机土压兼小泥水双模盾构机是一种新型隧道掘进设备，适用于不同地质条件下的隧道施工。

该设备具有开挖直径大、施工效率高、环保性能好等特点。

9. 悬臂式隧道掘进机悬臂式隧道掘进机是一种适用于隧道施工的机械，通过悬臂式结构进行隧道开挖。

它具有操作灵活、适应性强的特点，适用于复杂地质条件下的隧道施工。

总之，地铁工程中的施工机械种类繁多，功能各异。

合理选择和使用这些机械，对于提高施工效率、确保工程质量、降低施工成本具有重要意义。

在实际施工过程中，应根据工程特点和施工需求，合理配置各类施工机械，确保地铁工程顺利进行。

地下连续墙施工方案
目录
1. 地下连续墙施工方案
1.1 方案选择
1.1.1 钢板桩
1.1.2 混凝土墙
1.2 设备准备
1.3 施工步骤
1.3.1 定位测量
1.3.2 钢板桩桩间连接
1.3.3 混凝土灌注
1.4 质量控制
方案选择
地下连续墙施工一般可以选择使用钢板桩或混凝土墙进行，钢板
桩适用于地下水位较高的情况下，能够有效地抵御水压力；而混凝土
墙则适用于承受较大荷载的情况下，结构稳固。

设备准备
在进行地下连续墙施工前，需要准备好施工所需的各种设备，包
括挖掘机、起重机、搅拌机等。

确保设备完好，并做好维护保养工作，以保证施工的顺利进行。

施工步骤
在进行地下连续墙施工时，首先需要进行定位测量，确定施工位
置和尺寸；然后进行钢板桩的桩间连接，确保桩体间的连接牢固；最
后进行混凝土的灌注，保证墙体的强度和稳定性。

质量控制
在施工过程中，需要严格控制施工质量，确保地下连续墙的稳固
和安全。

对材料进行检查，监控施工进度，及时发现并处理问题，以
提高工程质量。

SX40双轮铣槽机在城市超深地下连续墙施工中的应用[摘要] 本文主要介绍上海金泰SX40双轮铣槽机在上海市徐家汇街道150-9,150-5-A,150-5-B 地块（徐家汇中心虹桥路地块）桩基础工程地下连续墙围护结构施工应用情况，阐述该设备的主要特点及施工应用效果。

Abstract:this thesis mainly introduces the Shanghai jintai SX40 trenchcutter in Shanghai Xujiahui street 150-9, 150-5-A, 150-5-B block (Xujiahuicenter hongqiao road block) pile foundation underground diaphragm wall retaining structure application, and the main characteristics of the equipment and the construction application effect.[关键词] SX40双轮铣槽机；超深地下连续墙；套铣接头Key words:SX40 trench cutter； ultra-deep underground diaphragm wall；sleeve milling joint1 工程概况“上海市徐家汇街道150-9,150-5-A,150-5-B 地块（徐家汇中心虹桥路地块）桩基础工程”是由上海新鸿基威万房地产有限公司开发，属于大型综合体项目，该项目位于上海市的繁华地段，四周与道路相邻。

该项目是以商业、办公为一体的综合体建筑项目，地上建筑包括两个塔楼、酒店以及商业裙房。

地下部分有6层，整体的规划面积为66,017㎡，总建筑面积约745,369㎡。

图1为该项目效果图。

图1徐汇中心效果图[作者简介] 顾军，工程师，总师办主任，E-mail: *****************2 地质概况第①层填土：厚度1.00～3.20m；第②层褐黄～灰黄色粉质粘土：厚度0.60～2.40m；第③层灰色淤泥质粉质粘土：厚度3.10～4.80m；第④层灰色淤泥质粘土：厚度5.40～9.10m；第⑤层灰色粘土、灰色粉质粘土、灰色粉质粘土夹粘质粉土、灰绿色粉质粘土；厚度12.5～51.10m；第⑦层灰黄～灰色砂质粉土、草黄～灰黄色粉砂、夹层草黄色粉质粘土夹砂质粉土、灰黄～灰色粉砂；厚度11.4～36.2m；第⑨层灰色粉砂、夹层灰色粘质粉土；厚度29.1～37.6m。

地下连续墙施工成槽机安全操作规程1、地下连续墙施工机械选型和功能应满足施工所处的地质条件和环境安全要求。

2、发动机、油泵车启动时，必须将所有操作手柄放置在空挡位置，发动后检查各仪表指示值，听视发动机及油泵的运转情况，确认正常后方能工作。

3、作业前，应检查各传动机构、安全装置、钢丝绳等应安全可靠，方可进行空载试车，同时试车运行中应检查液压元件、油缸、油管、油马达等不得有渗漏油现象，油压正常，油管盘、电缆盘运转灵活正常，不得有卡滞现象，并与起升速度保持同步，方可正常工作。

4、回转应平稳进行，严禁突然制动。

5、一种动作完全停止后，再进行另一种动作，严禁同时进行两种动作。

6、钢丝绳排列应整齐，不得有松乱现象。

7、成槽机起重性能参数应符合主机起重性能参数，不得有超载、违章现象。

8、安装时，成槽抓斗放置在平行把杆方向的地面上，抓斗位置应在把杆75°～78°时顶部的垂直线上，起升把杆时，起升钢丝绳也随着逐渐慢速提升成槽抓斗，同时，电缆与油管也同步卷起，以防油管与电缆损坏，接油管时应保持油管的清洁。

9、工作时，应在平坦坚实场地，在松软地面作业时，应在履带下铺设30mm厚钢板，间距不大于30cm，起重臂最大仰角不得超过78°，同时应勤检查钢丝绳、滑轮不得有磨损严重及脱槽，传动部件、限位保险装置、油温等不得有不正常现象。

10、工作时，成槽机行走履带应平行槽边，尽可能使主机远离槽边，以防槽段塌方。

11、工作时，把杆下严禁人员通过和站人，严禁用手触摸钢丝绳及滑轮。

12、工作时，应密切注意成槽机成槽的垂直度，并及时进行纠偏。

13、工作完毕，成槽机应尽可能远离槽边，并使抓斗着地。

清洁设备，使设备保持整洁。

14、拆卸时，把杆在75°～78°位置将抓斗着地，逐渐变幅把杆同步下放起升钢丝绳、电缆与油管，以防电缆、油管拉断。

15、运输时，电缆及油管应卷绕整齐，且有电缆盘和油管盘一节的把杆运输时，用道木垫高，使油管盘和电缆盘腾空，以防运输过程中造成电缆盘和油管盘损坏。

地下连续墙专项施工方案1. 引言地下连续墙是一种常见的施工方法，用于固定土层、支撑土体，并防止地下水渗透。

本文档将介绍地下连续墙的专项施工方案，包括施工准备、施工步骤、材料选用和质量控制等内容。

2. 施工准备在进行地下连续墙施工之前，需要进行以下准备工作：2.1 设计准备根据工程设计图纸，确定地下连续墙的定位、尺寸和厚度等参数，并编制施工图纸和施工方案。

2.2 材料准备准备所需的施工材料，包括混凝土、钢筋、支撑材料和防水材料等。

确保材料质量合格，并按照设计要求计算和配比。

2.3 机械设备准备准备施工所需的机械设备，如挖掘机、打桩机、混凝土搅拌机等。

保证机械设备的正常运转和维护。

2.4 人员组织组织施工人员，包括工程师、技术员、操作人员和安全人员等。

确保施工人员具备相应的技能和经验，并按照工作要求进行培训。

3. 施工步骤地下连续墙的施工步骤如下：3.1 现场布置按照施工图纸和施工方案，在施工现场进行布置。

包括标示出施工范围、设置安全警示标志和施工道路等。

3.2 环境保护在施工开始之前，采取相应的环境保护措施，如挡土墙、防护网等，防止土方塌方和泥浆流入附近环境。

3.3 基坑开挖根据设计要求，在地面上开挖基坑，并按照设计要求进行围护。

确保基坑的稳定和安全，并及时清理泥浆和杂物。

3.4 基础处理在基坑底部进行基础处理，包括清理底面、打砼和处理边坡。

确保基础牢固、平整，并根据需要设置支撑结构。

3.5 地下连续墙施工在基坑中进行地下连续墙的施工。

包括挖孔、打桩和灌注混凝土等。

确保墙体垂直、牢固，并及时进行质量检查。

3.6 防水处理完成地下连续墙的施工后，进行防水处理。

包括涂刷防水材料和安装防水板等。

确保墙体具有防水功能，并阻止地下水的渗透。

3.7 支护结构拆除在地下连续墙施工完成后，拆除支护结构，包括钢支撑和挡土墙等。

确保工程的整体完成，并进行现场清理。

4. 材料选用在地下连续墙的施工中，需要选用适当的材料。

文章编号:0451-0712(2005)04-0077-03 中图分类号:U445.3 文献标识码:B大型地连墙成槽设备的配置及工效分析刘　鸿(中港集团桥隧技术重点研究室　武汉市　430071)摘　要:润扬长江公路大桥北锚碇地下连续墙墙厚1.2m,穿过上部淤泥质亚粘土、松散的粉细砂层嵌入下覆基岩,其中微风化岩强度高达150M Pa,嵌入深度达2.6m,施工难度大,技术要求高。

施工中使用了BC30液压铣等多种先进设备,采取了多种新工艺,克服了工期紧,技术复杂的困难,顺利完成了任务。

关键词:锚碇基坑;成槽;设备;分析1　工程概况润扬长江公路大桥北起扬州,横跨江心世业洲,南达镇江,全长35.66km。

其中南汊主桥为1490m 的单孔双铰钢箱梁悬索桥,桥跨布置为470m+ 1490m+470m,桥面宽32.5m,目前跨径为中国第一、世界第三。

南汊桥北锚碇基础为矩形箱式结构,长69m,宽50m,三纵四横隔墙将箱体结构分为20个隔舱,仓内充填砂混凝土、水。

采用嵌入基岩的地下连续墙与12道钢筋混凝土内支撑及节点处的16根O1.2 m和16根O0.6m钢管混凝土立柱桩作为深基坑开挖的围护结构。

地连墙厚度1.2m,为目前国内厚度最大的支护结构地连墙。

共划分为42个槽段,槽段接头采用“V”形钢板柔性接头。

各槽段地连墙底高程随基岩分布及风化程度变化而不同。

设计嵌岩原则:嵌入强风化层 6.0m或弱风化层 3.0m或微风化层 1.0m,当强弱风化层厚度超过 3.0m时,嵌入微风化层0.5m。

平均嵌岩深度4m。

地连墙平均深度53m,最大深度56m。

部分槽段由于微风化岩面较高,嵌入微风化岩深达 2.6m以上。

基坑最大开挖深度约50m。

地连墙平面布置见图1与图2。

单位:mm图1　地下连续墙平面布置收稿日期:2005-01-28　公路　2005年4月　第4期 HIG H W AY　Apr.2005　N o.4　图2　已完成的地下连续墙2　水文地质条件北锚场区上部为第四系覆盖层,总厚度达45.7～48.5m,土层自上而下分别为灰色亚粘土、亚砂土夹粉砂、淤泥质亚粘土间夹薄层粉砂与粉砂互层;而自埋深16～20m以下则为粉细砂、含砾中粗砂、粉细砂、含砾中细砂或粗砂、粉细砂。
