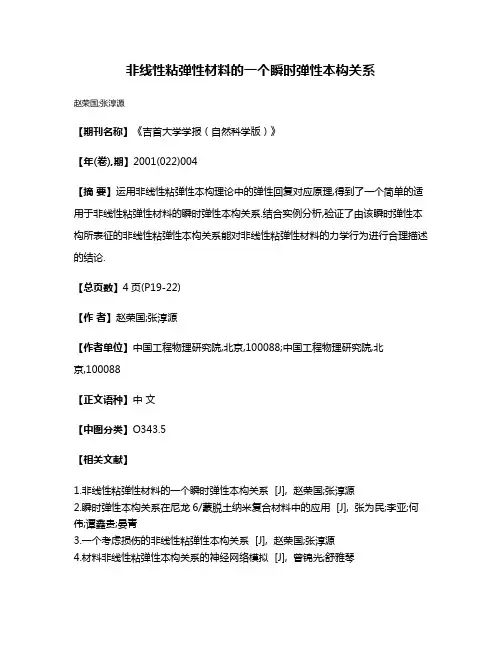

一种适合橡胶类材料的非线性粘弹性本构模型 (1)

非线性粘弹性材料的一个瞬时弹性本构关系
赵荣国;张淳源
【期刊名称】《吉首大学学报（自然科学版）》
【年(卷),期】2001(022)004
【摘要】运用非线性粘弹性本构理论中的弹性回复对应原理,得到了一个简单的适用于非线性粘弹性材料的瞬时弹性本构关系.结合实例分析,验证了由该瞬时弹性本构所表征的非线性粘弹性本构关系能对非线性粘弹性材料的力学行为进行合理描述的结论.
【总页数】4页(P19-22)
【作者】赵荣国;张淳源
【作者单位】中国工程物理研究院,北京,100088;中国工程物理研究院,北
京,100088
【正文语种】中文
【中图分类】O343.5
【相关文献】
1.非线性粘弹性材料的一个瞬时弹性本构关系 [J], 赵荣国;张淳源
2.瞬时弹性本构关系在尼龙6/蒙脱土纳米复合材料中的应用 [J], 张为民;李亚;何伟;谭鑫贵;晏青
3.一个考虑损伤的非线性粘弹性本构关系 [J], 赵荣国;张淳源
4.材料非线性粘弹性本构关系的神经网络模拟 [J], 曾锦光;舒雅琴
5.一个非线性粘弹性本构模型及其在聚合物材料中的应用 [J], 赵荣国;陈忠富;张淳源
因版权原因，仅展示原文概要，查看原文内容请购买。

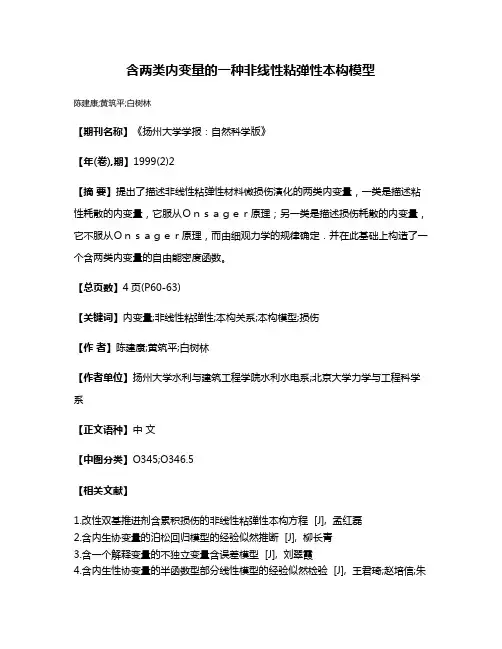

含两类内变量的一种非线性粘弹性本构模型
陈建康;黄筑平;白树林
【期刊名称】《扬州大学学报：自然科学版》
【年(卷),期】1999(2)2
【摘要】提出了描述非线性粘弹性材料微损伤演化的两类内变量，一类是描述粘性耗散的内变量，它服从Ｏｎｓａｇｅｒ原理；另一类是描述损伤耗散的内变量，它不服从Ｏｎｓａｇｅｒ原理，而由细观力学的规律确定．并在此基础上构造了一个含两类内变量的自由能密度函数。

【总页数】4页(P60-63)
【关键词】内变量;非线性粘弹性;本构关系;本构模型;损伤
【作者】陈建康;黄筑平;白树林
【作者单位】扬州大学水利与建筑工程学院水利水电系;北京大学力学与工程科学系
【正文语种】中文
【中图分类】O345;O346.5
【相关文献】
1.改性双基推进剂含累积损伤的非线性粘弹性本构方程 [J], 孟红磊
2.含内生协变量的泊松回归模型的经验似然推断 [J], 柳长青
3.含一个解释变量的不独立变量含误差模型 [J], 刘翠霞
4.含内生性协变量的半函数型部分线性模型的经验似然检验 [J], 王君琦;赵培信;朱
海
5.含内生性时间不变效应变量的残差自回归误差分量模型 [J], 伊晟;任献花
因版权原因，仅展示原文概要，查看原文内容请购买。

橡胶本构模型橡胶是一种高弹性材料，它在外力作用下能够发生大变形而不破断，广泛应用于工业制品、生活用品和医疗器械等领域。

为了预测和控制橡胶材料的力学性能，我们需要建立橡胶的本构模型，描述其应力-应变关系，以及有关的力学参数。

橡胶的本构模型，通常分为三类：经典连续介质力学模型，统计力学模型和分子力学模型。

下面将分别介绍这三类模型，并重点介绍其中最常用的两个模型：高斯模型和Mullins效应模型。

1. 经典连续介质力学模型连续介质力学是传统力学的一部分，它认为物质是由连续的、无限小的区域所组成的。

对于固体材料，连续介质力学模型从宏观上分析材料的应力-应变关系，假定材料是均匀、各向同性的，所以它们的应力可以表示为应变的函数。

在橡胶材料中，经典连续介质力学模型主要有线性弹性模型（Hooke定律）和非线性弹性模型。

线性弹性模型适用于小应力下的弹性变形情况，它规定应力与应变之比为常数，即Hooke定律：$\sigma = E\epsilon$，其中$\sigma$是应力，$\epsilon$是应变，$E$是弹性模量。

非线性弹性模型适用于大应力下弹性变形情况，也适用于橡胶材料的变形特性，如泊松比、流变特性、时间效应等。

其中，高斯模型是最常用的非线性弹性模型之一。

2. 统计力学模型统计力学模型假设橡胶材料是由链状聚合物组成的，这些聚合物可以发生旋转、弯曲、拉伸等变形，从而引起橡胶材料的变形。

这些变形可以用热力学平衡来描述，因此，统计力学模型包括自由能分析、弹性分布分析等方法。

统计力学模型对于深入理解橡胶材料的力学性质具有重要的作用，但也存在着复杂的计算和预测问题。

分子力学模型是指通过数学模拟和计算机模拟，从微观的原子、分子层面来分析材料的力学性质。

对于橡胶材料的模拟，最常用的方法是分子动力学模拟和蒙特卡罗模拟。

分子动力学模拟利用牛顿定律和势能函数来模拟分子之间的相互作用，蒙特卡罗模拟则利用可能的状态的随机性来进行模拟。

⼏种典型的橡胶材料超弹性本构模型及其适⽤性橡胶材料具有良好的粘弹性，被⼴泛⽤作密封、减振部件。

橡胶作为⼀种超弹性材料，其物理化学性能与⾦属材料有很⼤差别。

橡胶材料的主要特点不可压缩性：橡胶材料的泊松⽐µ⼀般在0.45～0.4999范围内变化，接近于液体的泊松⽐(1) 不可压缩性：0.5，因此橡胶可以看作是⼀种体积近似不可压缩的材料。

⼤变形特性：橡胶⾼分⼦材料变形很⼤，⽽其弹性模量与⾦属材料相⽐却⼩很多。

橡胶材料(2) ⼤变形特性：的变形范围⼀般在200%～500%，甚⾄能够达到1000%，很多⾦属材料的变形则不⾜0.5%。

(3) ⾮线性：⾮线性：橡胶材料具有三重⾮线性，即⼏何⾮线性、材料⾮线性和边界⾮线性。

橡胶材料的应⼒-应变关系具有明显的⾮线性，其⼒学性能与环境条件、应变历程、加载速率等因素有很⼤关联，且随时间延长⽽不断变化。

本构模型及其适⽤性从20世纪40年代⾄今，国内外许多学者提出了许多橡胶材料的本构模型，⼤致可分为两⼤类：基于应变能函数的唯象模型和基于分⼦链⽹络的统计模型。

基于应变能函数的唯象模型⼜可分为两类。

⼀类是以应变不变量表⽰的应变能密度函数模型，这类模型在处理橡胶弹性时，可以把橡胶材料的变形看成是各向同性的均匀变形，从⽽将应变能密度函数表⽰成变形张量不变量的函数，⽐如：Mooney-Rivlin模型、Yeoh模型等。

另⼀类是以主伸长表⽰的应变能函数模型，⽐如：Valanis-Landel模型、Ogden模型等。

基于分⼦链⽹络的统计模型按照分⼦链的统计特性可分为两类：⾼斯链⽹络模型和⾮⾼斯链⽹络模型。

其中最具代表性的分⼦统计学模型包括Treloar模型以及Arruda-Boyce的8链模型。

下⾯对⼏种常见的本构模型进⾏简要介绍：Mooney-Rivlin模型Mooney-Rivlin模型是⼀个⽐较常⽤的模型，⼏乎可以模拟所有橡胶材料的⼒学⾏为。

其应变能密度函数模型为：对于不可压缩材料，典型的⼆项三阶展开式为：式中：N、Cij和dk为材料常数，由实验确定。

橡胶材料的本构模型橡胶材料的本构模型是描述橡胶材料力学行为的数学模型。

本构模型是材料力学研究中的重要理论工具，通过数学方程形式对材料的应力-应变关系进行描述。

橡胶是一类具有高可拉伸性和高回弹性的材料，其力学行为与其他材料有很大的不同，因此需要特别的本构模型进行描述。

在橡胶材料力学行为的研究中，最广泛应用的两个本构模型是针对小变形的线性弹性模型和针对大变形的高度非线性模型。

线性弹性模型是最简单的橡胶本构模型，假设橡胶材料的应力和应变之间是线性关系。

这个模型适用于小变形范围内的橡胶材料力学行为分析，可以方便地通过材料的弹性常数进行描述。

线性弹性模型的基本形式为：σ=Cε其中，σ表示应力，ε表示应变，C为弹性常数。

线性弹性模型可以通过杨氏模量和泊松比来描述橡胶材料的力学性质。

然而，橡胶材料的应力-应变关系在大变形情况下会呈现高度非线性行为。

在这种情况下，采用线性弹性模型进行描述就不合适了。

因此，需要使用高度非线性的本构模型。

高度非线性的本构模型主要有聚合物链模型、统计力学模型、应变能密度函数模型和粘弹性模型等。

这些模型的共同特点是考虑了橡胶材料的非线性变形，并可以用来描述大变形下橡胶材料的应力-应变关系。

聚合物链模型是最简单的非线性本构模型之一、它通过一维线性弹簧链表示聚合物链，考虑了链的拉伸、弯曲和扭转等非线性效应。

通过调整弹簧的弹性系数和链的长度可以得到不同力学行为的橡胶材料的本构关系。

统计力学模型基于聚合物链模型进一步发展，考虑了链的各向异性和随机性。

该模型通过统计力学方法，描述橡胶材料中具有不同平衡态的链的分布情况，并计算出平衡态下的应力-应变关系。

应变能密度函数模型是一种常用的非线性本构模型。

它将应变能密度函数表示为材料的位移梯度和位移梯度的统计平均，通过这个函数可以计算得到材料的应力-应变关系。

粘弹性模型是描述橡胶材料在弹性行为和粘性行为之间转变的一种本构模型。

在这个模型中，应力和应变同时取决于弹性效应和粘性效应，并通过两个弹性模量和一个粘性模量来描述材料的力学行为。

将(2),(3)代入(1)得到dU TdS PdV fdl (4)
由泊松比知,橡胶在伸长过程中体积几乎不变,dV 0 dU TdS fdl或者fdl dU TdS
f


U l
T ,V


S l
T
,V
(5)
上式表明f 的作用可分为两部分 : 一部分用于体系内能的
4.0
=1.42
3.0
300
320
340
TK
图5 天然橡胶在不同拉伸比下的张力-温度关系
由图可得到如下的结果:
(1)不同拉伸比的直线的斜率并不相同,拉伸比增大时,斜
率也增大.表明形变增大时,张力的温度敏感性变大.同时
由于
f S T l,V l T ,V
顺丁橡胶 天然橡胶 丁苯橡胶 丁基橡胶 乙丙橡胶 丁腈橡胶 氯丁橡胶
其他还有氟橡胶, 聚氨酯橡胶属于弹性体
Rubber Products
The definition of rubber
• 施加外力时发生大的形变，外力除去后可以回复的
弹性材料
• 橡胶、塑料、生物高分子在Tg~Tf间都可表现出一定
的高弹性
所以在形变增大时,单位长度增加所引起的熵下降也变大.
(2)不同拉伸比所得到的直线外推至0K时,截距几乎都为0.
U l
T ,V
0
即 U 0 l T,V
有f T f T S (8)
T l,V
l T,V
这就是说在外力作用下，橡胶的分子链由原来的蜷曲状 态（S1）变为伸展状态（S2），熵值由大变小 △ S ＝ S1－ S2 > 0 说明形变终态是个不稳定的体系，当外力除去后，就会 自发的回复到初态，这说明为什么橡胶的高弹形变可恢 复。同时说明高弹性主要是由橡胶内熵的贡献

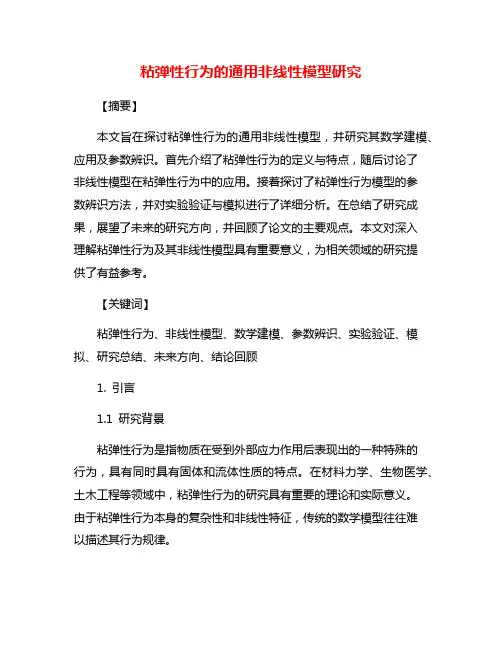

粘弹性行为的通用非线性模型研究【摘要】本文旨在探讨粘弹性行为的通用非线性模型，并研究其数学建模、应用及参数辨识。
