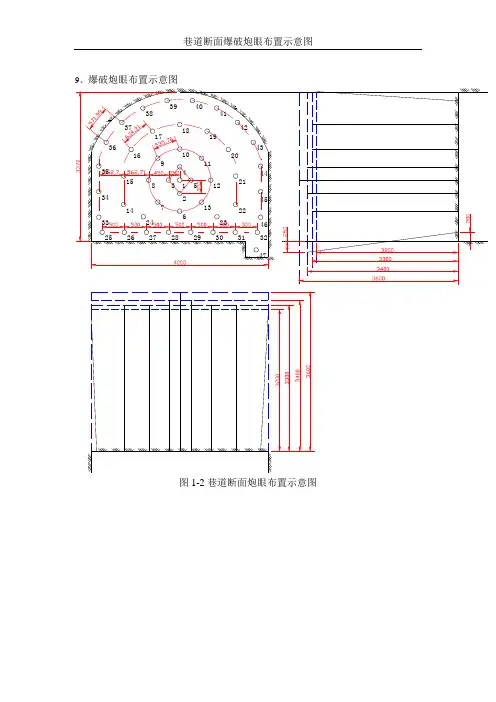

井巷断面炮眼布置示意图

24
❖ （四）单位炸药消耗量 爆破一立方米原岩所需的炸药重量称为单位炸
药消耗量，通常以q（kg/m3）表示。 该值的大小对爆破效果、凿岩和装岩工作量、
炮眼利用率、巷道轮廓的平整性和围岩的稳 定性都有较大的影响。 单位炸药消耗量的确定，尚无完善的理论计算 方法。在掘进爆破工作中，常根据国家定额 选取或用经验公式计算。
❖ 垂直掏槽与倾斜掏槽相比，其优点是：眼深不受巷 道断面限制，可进行较深炮眼的爆破，加大一个掘 进循环的进尺；掏槽体积里外大小较一致，因而相 邻炮眼的最小抵抗线里外也较一致，使爆落的矿岩 块度均匀，不会抛掷太远，爆堆集中在工作面附近， 有利于装岩，其缺点是：掏槽眼数较多，掏槽体积 小，装药眼和空眼的间距不能太大且需相互平行， 要求要有较高的钻眼技术。
❖ （3）铁路隧道服务年限长，质量要求高，这就要求爆破时 要尽量减少对围岩的损坏，确保围岩完整。有时要在爆破， 作业后及时进行有效的支撑、衬砌工作，致使爆破工作面受 到限制，从而增加了爆破旋工的难度。
❖ 下面对隧道掘进中的爆破作业及开挖方法等加以简要介绍。
31
一、掏槽眼的布置
❖ 掏槽眼布置的原则为： ❖ （1）掏槽眼位置一般应布置在开挖断面的中部或
五、井巷掘进中爆破参数的确定
❖ （一）炮眼直径 我国地下矿山井巷掘进中，一般采用38～45mm的 炮眼直径，在小断面巷道（S≤4m2）掘进中，采用 25～30mm小直径炮眼，配合使用轻型高频凿岩机、 压气装药和高威力炸药，也可获得良好的爆破效果。
❖ （二）炮眼数目 炮眼数过少将造成大块岩碴过多而不利于高效率装 岩；相反，炮眼数过多则会使凿岩工作量增大。通 常，岩石愈难爆，需要使用的炮眼就愈多。考虑到 多打炮眼将导致工时和成本的增加，因此在保证合 格的爆破效果前提下应尽可能减少眼数。

⑶角柱式掏槽 （目前应用最多 的一种）
三角柱掏槽
菱形掏槽
五星掏槽
掏槽眼按各种几何形状布 置，使形成的腔呈角柱体 或圆柱体，所以又称为桶 状掏槽，装药眼和空眼数 目及其相互位置与间距是 根据岩石性质和巷道断面 来确定的。空眼直径可以 采用等于或大于装药眼的 直径。
直眼掏槽的优缺点
优点：
总之：斜眼掏槽适用于各类岩石， 其炮眼与工作面夹角为55~70度， 岩石超坚硬夹角越小；每侧眼间 距取300~500mm，坚硬岩石取小 值；眼底一般取较其他炮眼深 200mm，每对眼底间距 100~200mm，不能打透。掏槽眼 一次起爆
斜眼掏槽的优缺点
优点：
适用于各种岩层并获得较好的掏槽效果；
炮眼垂直于工作面布置，方式简单，易于掌握和实现多台钻机同 时作业和钻眼机械化；
炮眼深度不受巷道断面限制，可以实现中深孔爆破；当炮眼深度 改变时，掏槽布置可不变，只需调整装药量即可； 有较高的炮眼利用率； 全断面巷道爆破，岩石的抛掷距离较近，爆堆集中，不易崩坏井 筒或工作面内的设备和支架。 缺点：
凿岩台车
3．炮眼数目 合理的炮眼数目应当保证有较高的爆破效率(炮眼利用率不小 于85~90%)、爆下的岩块、爆破后的巷道轮廓均能符合施工和设计 要求。也可以按一个循环的总装药量平均装入所有炮眼的原则进 行估算，作为实际排列炮眼的参考。其数目确定的是否合理将直 接影响钻眼的时间和钻眼工作量，也影响着爆破效果。 一个掘进循环所需总的装药量： Q q S L 此总的装药量按照一定的炮眼装药系数，平均装入工作面的 所有炮眼中去，那么总的装药量又可写成： Q N L a P
（2）、直眼掏槽
炮眼垂直于工作面 且相互平行，距离 较近。其中有一个 或几个不装药的空 眼。空眼的作用是 给装药眼创造自由 面和作为破碎岩石 的膨胀空间。

巷道断面设计、爆破说明书及爆破图表编制学生姓名：学院：专业班级：专业课程：指导教师：2014年 5 月30 日《井巷工程》课程设计任务书题目：某煤矿年设计生产能力90万t吨，为瓦斯矿井，采用立井多水平开拓方式，采用中央分列式通风，井下最大涌水量为450m3/h.第二水平东运输大巷长度1600m，服务年限为25年；通过的流水量为 220 m3/h ，风量为 34m3/s ；采用XK8-9/132A蓄电池式电机车，牵引3.0 t矿车运输。

巷道内铺设一趟直径Φ为200mm的压气管和一趟直径Φ为100mm的供水管。

设计的大巷穿过中等稳定岩层，岩石坚固性系数f=4～6。

该矿实行“三八”工作制，计划月进尺140m，每月实际工作30d，掘支平行作业，每一掘进班完成一个循环。

预计正规循环率为0.9，炮眼利用率为0.9。

设计内容：1、选择合适的巷道断面形状。

2、设计双轨直线段的巷道断面。

确定巷道净宽、拱高、墙高、净断面面积、净周长，并进行风速校核。

选择合适的支护方式，确定支护参数。

最后确定巷道的掘进断面尺寸。

3、布置巷道内水沟和管线。

4、计算巷道掘进工程量和材料消耗量。

5、绘制巷道断面施工图，编制巷道特征表和每米巷道掘进工程量和材料消耗表。

6、根据设计的断面图，编制爆破作业图表。

包括爆破原始条件，三个方向的炮眼布置图、装药量及起爆顺序、预期爆破效果表。

设计要求：1、在规定的时间内认真、独立地完成计算、绘图、编写说明书等全部工作。

作到分析论证清楚、论据确凿，并积极采用切实可行的先进技术，力争使设计成果达到较高水平。

2、要通过计算确定的，必须有必要的计算步骤和过程。

要参照有关规范和经验确定的，请说明确定理由。

设计参照依据：《煤矿安全规程》、《煤矿井巷工程质量验收规范》、《煤矿巷道断面和交岔点设计规范》、《煤矿矿井采矿设计手册》、《井巷工程》东兆星等．3、说明书用稿纸手写（或打印），要求字迹工整，内容完整，表格要用统一编号和表头。

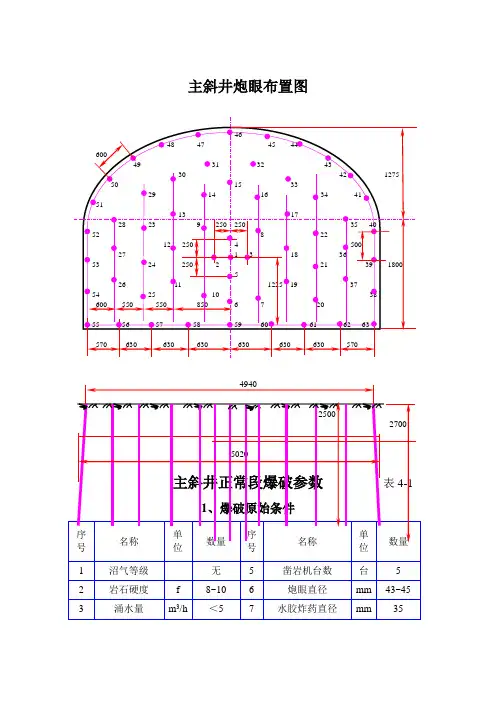

主斜井炮眼布置图
46
48 47 45 44
600
49 31 32 43
30 42 1275
50 15 33
29 14 16 34 41
51
13 17
28 23 9 250 250 35 40
52 8 22
12 250 4 500
27 1 3 18 36
53 24 250 2 21 39 1800
5
26 11 1225 19 37
5
凿岩机台数
台
5
2
岩石硬度
f
8~10
6
炮眼直径
mm
43~45
3
涌水量
m3/h
＜5
7
水胶炸药直径
mm
35
4
掘进断面
m3
14.06
8
电雷管
个
58
2、预期爆破效果
序号
名称
单位
数量
序号
名称
单位
数量
1
炮眼利用率
%
86
5
每米巷道炸药消耗量
Kg/m
19.4
2
每循环工作面进尺
m
2.2
6
每循环炮眼总长度
m
120.6
3
54 25 10 38
600 550 550 850 6 7 20
55 56 57 58 59 60 61 62 63
570 630 630 630 630 630 630 570
4940
2500
2700
5020
主斜井正常段爆破参数表4-1
1、爆破原始条件
序号
名称
单位
