爆破说明书(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除爆破说明书一、巷道开口施工方法：1、由于该巷是从山脚处开口，先由技术人员选定开口位置，标定巷道中、腰线，施工队严格按线掘进。
2、开口前，必须先清理杂物杂草，平整施工处土地后才能作业。
3、开口前，机电科、通风工必须提前按设计要求，安设好绞车、局部通风机，接好风筒，安全员跟班监督检查，确保施工安全进行。
二、正常施工方法：采用钻爆法破岩，人工装渣，绞车提升运输。
三、爆破及凿岩方式1、采用钻爆法破落煤岩。
2、钻眼机具：采用7655气腿式凿岩机钻眼。
3、装载、运输：煤岩用人工装上矿车，然后用绞车提升运输出井口。
4、降尘方法：必须湿式打眼、装药后用水泡泥和粘土封眼、爆破后及出渣过程中洒水。
四、爆破作业掏槽方式为直眼掏槽法。
1、炸药、雷管：使用二级煤矿许用乳化炸药及煤矿许用毫秒延期电雷管，延期时间为100毫秒，每段间隔延期时间为25毫秒。
2、装药结构：正向装药结构，由里向外：炸药→起爆炸药→黄泥→水炮泥→黄泥。
3、起爆及联线方式：使用MFB-100型发爆器起爆，￠6mm两芯胶质专用放炮电缆作放炮母线，采用一次打眼、一次装药、一次全断面起爆；起爆线路联线方式为大串联。
4、炮眼布置和装药参数见《回风斜井巷炮眼布置三视图》回风斜井巷炮眼参数表5、回风斜井爆破参数表6、主要技术经济指标五、爆破安全措施1、放炮员必须由经过专门培训，考试合格并取得合格证的人员担任，且持证上岗。
2、放炮员必须严格按爆破设计要求进行装药联线爆破。
3、放炮员必须在每次炮前检查炮线质量，如有破损及漏芯等现象时，必须及时更换。
炮线接头处必须用接线盒。
4、爆破作业时必须采用符合标准的爆破母线。
爆破母线与连接线、电雷管脚线与连接线、脚线与脚线之间的接头必须错开200mm以上，相互扭紧并悬挂，不得同金属管、钢丝网、等导电体相接触，并用绝缘胶布包扎好，严禁出现明接头。

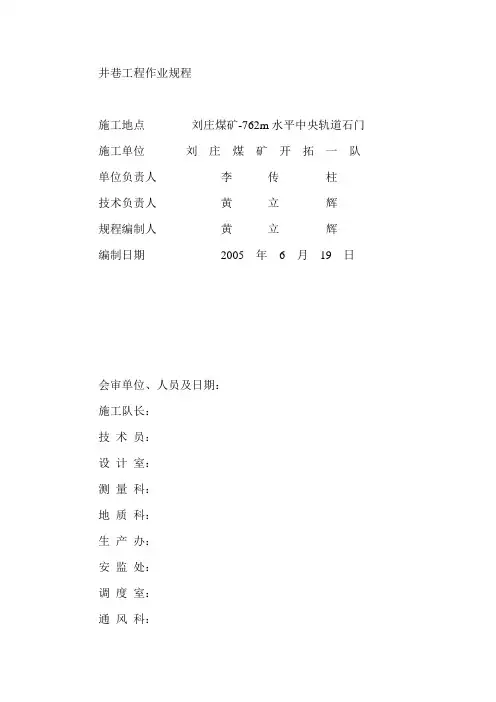

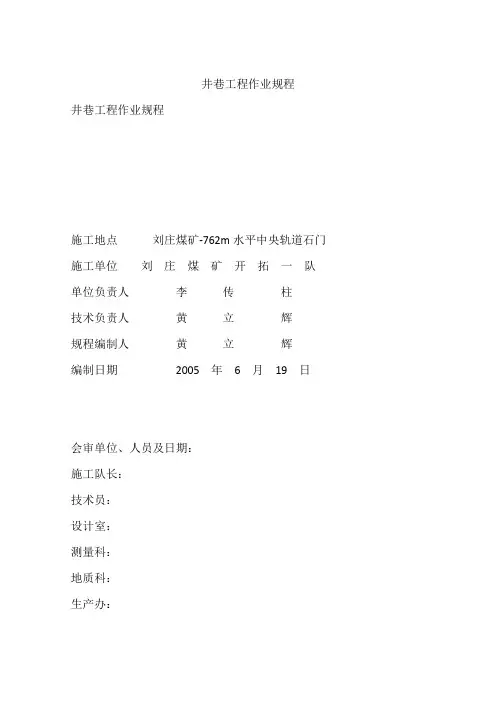

井巷工程作业规程施工地点刘庄煤矿-762m水平中央轨道石门施工单位刘庄煤矿开拓一队单位负责人李传柱技术负责人黄立辉规程编制人黄立辉编制日期2005年6月19日会审单位、人员及日期：施工队长：技术员：设计室：测量科：地质科：生产办：安监处：调度室：通风科：机电科：通风副总：分管副总：分管矿长：安监处长：总工程师：矿长：井巷工程作业规程审批意见规程名称：收到日期：2005年6月19日审批日期2005年6月20日审批意见：1、放炮警戒距离迎头不低于100米。
2、工作面找顶时要有专人看护。
3、迎头施工时第一排锚杆不得喷实，留有下一段施工时接茬，连网要用12# 铁丝双股连网，间隔300mm。
4、过162钻孔必须编制专门措施。
5、中央轨道石与13-1煤采区下部车场贯通措施另行编制。
目录第一章概况………………………………………………（1-3 ）第二章巷道布置………………………………………………（3-4）第三章施工方法………………………………………………（4-5）第四章支护方式及施工工艺…………………………………（5-10）第五章主要生产系统及施工设备…………………………（10-13）第六章劳动组织及正规循环作业…………………………（13-15）第七章安全技术措施………………………………………（15-25）第八章文明生产……………………………………………（25-28）第九章避灾路线 (28)第一章概况一、工程概况1、编制作业规程的依据：1、刘庄煤矿设计室提供的刘庄煤矿-762m水平井底车场图（S1400-121.1G2-1）2、安徽理工大学提供《巷道断面支护方式的设计修改说明》。
3、《矿山井巷工程施工及验收规范》和《煤矿井巷工程质量检验评定标准》4、刘庄矿地测部门提供的《刘庄煤矿-762m中央轨道石门掘进地质说明书》2、工程名称及开凿目的：（1）工程名称：刘庄煤矿-762m水平中央轨道石门。
（2）开凿目的：刘庄煤矿-762m水平中央轨道石门用于刘庄矿井采区提供轨道运输、通风、行人、排水、供料等服务。
关于规范采掘工作面“五图一表”的通知各采掘区队：经会议研究，决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范，各工作面现场必须尽快更换新图板，具体要求如下：一、采掘工作面“五图一表”内容：1.采煤工作面“五图一表”为：工作面巷道布置图（平、剖），供电及监测通信系统图，通风系统及避灾路线图，设备布置图，支护示意图，正规循环作业图表。
2.掘进工作面“五图一表”为：A.综掘工作面：巷道平面布置图，避灾路线图，巷道支护平、断面图，通风系统图，断面截割轨迹图及正规循环作业图表；B.炮掘工作面：巷道布置图，施工断面图，炮眼布置三视图，避灾路线图、爆破说明书（表）、正规循环作业图表。
二、采掘工作面现场牌版规定1.现场牌版尺寸规定为：每张图板长×宽= 1500×1000 mm。
2.必须保证图文清晰，内容齐全、正确，便于观看。
3.牌版材质不锈钢框架，铝（塑）板底板，外贴防水反光贴纸。
4.更换工作面时，只更换防水反光贴纸。
5.工作面开门200m以内可用临时牌版，三、现场牌版内容规范1.采煤工作面区队简介、工作面简介继续沿用现有样式，采煤工作面共4张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）。
顺槽单巷长度超过3000米时，从中间断开分两段上下布置。
第二张：内容为供电及监测通信系统图。
移动变电站供电系统图（A2）和固定变电站供电系统图（A2）在上，监测通信系统图在下布置。
第三张：内容为通风系统及避灾路线图，巷道中间可打断。
通风系统图在上，避灾路线图在下。
第四张：内容为设备布置图，支护示意图，正规循环作业图表。
设备布置图在上，支护示意图（A2）及正规循环作业图表（A2）在下。
2.掘进工作面A.综掘工作面区队简介继续沿用现有样式，掘进工作面共3张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）和工作面简介。
工作面巷道布置图（平、剖）在上，工作面简介在下。
第二张：内容为巷道支护平、断面图，断面截割轨迹图及正规循环作业图表。
百度文库- 让每个人平等地提升自我1主斜井炮眼布置图图4-14648 47 45 4460049 31 32 4330 42 127550 15 3329 14 16 34 415113 1728 23 9 250 250 35 4052 8 2212 250 4 50027 1 3 18 3653 24 250 2 21 39 1800526 11 1225 19 3754 25 10 38600 550 550 850 6 7 2055 56 57 58 59 60 61 62 63570 630 630 630 630 630 630 5704940250027005020百度文库 - 让每个人平等地提升自我2主斜井正常段爆破参数 表4-11、爆破原始条件序号 名称 单位 数量 序号 名称 单位 数量 1 沼气等级 无 5 凿岩机台数 台 5 2 岩石硬度 f 8~10 6 炮眼直径 mm 43~45 3 涌水量 m 3/h ＜5 7 水胶炸药直径 mm 35 4掘进断面m 314.068电雷管个582、预期爆破效果序号 名称 单位 数量 序号名称单位 数量1 炮眼利用率 % 86 5 每米巷道炸药消耗量 Kg/m 19.42 每循环工作面进尺 m 2.26每循环炮眼总长度m120.63每循环破岩实体m 330.93 7 每m 3原岩雷管消耗量 个/m 3 1.864 单位原岩炸药消耗量 kg/m 3 1.348 每米巷道雷管消耗量 个/m 26.43、爆破参数表眼号 炮眼名称眼深（m ） 眼数（个） 装药量（卷）炮眼角度 起爆顺序 联线方式 每眼 总计 水平 垂直 1 中空眼 2.7 1 90° 90° 大并联2~5 掏槽眼 2.7 4 6 24 90° 90° Ⅰ 6~10 辅助眼 2.5 5 5 25 90° 90° Ⅱ 11~19 二圈眼 2.5 9 5 45 90° 90° Ⅲ 20~25 三圈眼 2.5 6 4 24 90° 90° Ⅳ 26~37 四圈眼 2.5 12 2 24 90° 90° Ⅳ 38~54 周边眼 2.5 17 1 17 邦87° 邦87° Ⅴ 55~63底眼 2.5 9 65490°86°Ⅴ合计63213×0.2=42.6kg。
关于规范采掘工作面“五图一表”的通知各采掘区队：经会议研究，决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范，各工作面现场必须尽快更换新图板，具体要求如下：一、采掘工作面“五图一表”内容：1.采煤工作面“五图一表”为：工作面巷道布置图（平、剖），供电及监测通信系统图，通风系统及避灾路线图，设备布置图，支护示意图，正规循环作业图表。
2.掘进工作面“五图一表”为：A.综掘工作面：巷道平面布置图，避灾路线图，巷道支护平、断面图，通风系统图，断面截割轨迹图及正规循环作业图表；B.炮掘工作面：巷道布置图，施工断面图，炮眼布置三视图，避灾路线图、爆破说明书（表）、正规循环作业图表。
二、采掘工作面现场牌版规定1.现场牌版尺寸规定为：每张图板长×宽= 1500×1000 mm。
2.必须保证图文清晰，内容齐全、正确，便于观看。
3.牌版材质不锈钢框架，铝（塑）板底板，外贴防水反光贴纸。
4.更换工作面时，只更换防水反光贴纸。
5.工作面开门200m以内可用临时牌版，三、现场牌版内容规范1.采煤工作面区队简介、工作面简介继续沿用现有样式，采煤工作面共4张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）。
顺槽单巷长度超过3000米时，从中间断开分两段上下布置。
第二张：内容为供电及监测通信系统图。
移动变电站供电系统图（A2）和固定变电站供电系统图（A2）在上，监测通信系统图在下布置。
第三张：内容为通风系统及避灾路线图，巷道中间可打断。
通风系统图在上，避灾路线图在下。
第四张：内容为设备布置图，支护示意图，正规循环作业图表。
设备布置图在上，支护示意图（A2）及正规循环作业图表（A2）在下。
2.掘进工作面A.综掘工作面区队简介继续沿用现有样式，掘进工作面共3张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）和工作面简介。
工作面巷道布置图（平、剖）在上，工作面简介在下。
第二张：内容为巷道支护平、断面图，断面截割轨迹图及正规循环作业图表。
炮眼布置图（半圆拱断面）比例：1：50这要看炮采还是炮掘，1、炮采工作面。
一般常用的炮眼布置有以下三种：1、单排眼，一般用于薄煤层或煤质软、节理发育的煤层。
2、双排眼，其布置形式有对眼、三花眼和三角眼等，一般适用于采高较小的中厚煤层。
煤质中硬时可用对眼，煤质软时可用三花眼，煤层上部煤质软或顶板破碎时可用三角眼。
3、三排眼，亦称五花眼，用于煤质坚硬或采高较大的中厚煤层。
炮眼角度应满足下列要求：（1）、炮眼与煤壁的水平夹角一般为50度至80度，软煤取大值，硬煤取小值。
为了不崩倒支架，应使水平方向的最小抵抗线朝向两柱之间的空档。
（2）、顶眼在垂直面上向顶板方向仰起5度至10度，要视煤质软硬和煤层粘顶情况而定，应保证不破坏顶板的完整性；（3）、底眼在垂直面上向底板方向保持10度至20度的俯角，眼底接近底板，以不丢底煤为原则。
炮眼深度根据每次的进度而定。
一般每次进度有0.8米、1米、1.2米三种。
每个炮眼的装药量根据煤质软硬、炮眼位置和深度以与爆破次序而定，通常为150至600克。
爆破采用串联法联线。
每次起爆的炮眼数目，应根据顶板稳定性、工作面安全情况而定。
条件好时，可同时起爆数十个眼；如果条件差，顶板不稳定，每次只能爆破几个眼，甚至采用留煤垛间隔爆破的办法。
2、炮掘工作面掘进工作面的炮眼，按其用途和位置可分为掏槽眼、辅助眼和周边眼三类。
各类炮眼在工作面上的位置不同，爆破顺序不同，因而在爆破工作中所起的作用不同，布置原则也不同。
（1）掏槽眼。
掏槽眼的作用是首先在工作面上将某一部分岩石破碎并抛出，在第一个自由面的基础上崩出第二个自由面，为其他炮眼的爆破创造有利条件。
掏槽效果的好坏对循环进尺起着决定性的作用。
因此，掏槽眼的布置最为关键。
掏槽眼一般布置在巷道断面中央偏下靠近底板处，这样便于钻眼时掌握方向，并有利于其他多数炮眼能借助岩石的自重崩落。
在掘进断面中如果存在有显著易爆的软弱岩层时，则应将掏槽眼布置在这些软弱岩层中。

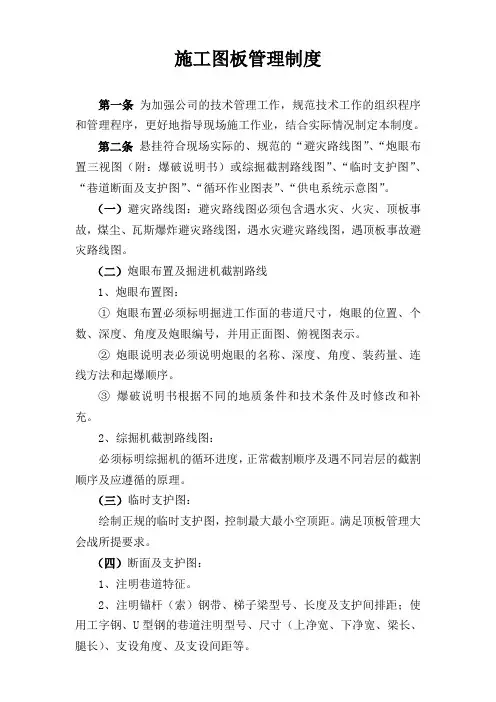

施工图板管理制度第一条为加强公司的技术管理工作，规范技术工作的组织程序和管理程序，更好地指导现场施工作业，结合实际情况制定本制度。
第二条悬挂符合现场实际的、规范的“避灾路线图”、“炮眼布置三视图（附：爆破说明书）或综掘截割路线图”、“临时支护图”、“巷道断面及支护图”、“循环作业图表”、“供电系统示意图”。
（一）避灾路线图：避灾路线图必须包含遇水灾、火灾、顶板事故，煤尘、瓦斯爆炸避灾路线图，遇水灾避灾路线图，遇顶板事故避灾路线图。
（二）炮眼布置及掘进机截割路线1、炮眼布置图：①炮眼布置必须标明掘进工作面的巷道尺寸，炮眼的位置、个数、深度、角度及炮眼编号，并用正面图、俯视图表示。
②炮眼说明表必须说明炮眼的名称、深度、角度、装药量、连线方法和起爆顺序。
③爆破说明书根据不同的地质条件和技术条件及时修改和补充。
2、综掘机截割路线图：必须标明综掘机的循环进度，正常截割顺序及遇不同岩层的截割顺序及应遵循的原理。
（三）临时支护图：绘制正规的临时支护图，控制最大最小空顶距。
满足顶板管理大会战所提要求。
（四）断面及支护图：1、注明巷道特征。
2、注明锚杆（索）钢带、梯子梁型号、长度及支护间排距；使用工字钢、U型钢的巷道注明型号、尺寸（上净宽、下净宽、梁长、腿长）、支设角度、及支设间距等。
3、注明巷道工程量及每米材料消耗量。
（五）循环作业图表：根据实际情况编制正规的循环作业图表。
（六）供电系统示意图：编制符合现场实际的供电系统示意图。
第三条图板要求图板图文清晰、正确，保护完好，图板按比例绘制，内容尺寸标注准确、齐全；图板统一采用A2纸打印（比例为1:25），图板制作规格统为长×宽＝750×650mm，应附标题栏；表面保持清洁，无浮层现场作业人员必须熟知图板内容。
第四条图板悬挂位置合理，便于作业人员观看（一）图板悬挂顺序从工作面迎头到巷道开口方向依次布置避灾路线图→炮眼布置图（炮掘）或综掘机切割路线图→临时支护图→断面及支护图→循环作业图表→供电系统示意图（二）图板悬挂位置图板悬挂整齐、应悬挂在行人道一侧，上边距底板不超过2m，下边距底板不小于1m。
