采掘工作面爆破设计 Final approval draft on November 22, 2020采掘工作面爆破设计2017年7月采掘工作面爆破设计一、采煤工作面爆破设计1、工程概况矿井布置一个采煤工作面，首采工作面为六2-11010采煤工作面，位于矿井六2上山采区东翼，采面剩余走向长度330m，倾斜长度210m，煤层厚度，煤层倾角14-17°，采煤工作面采取三八制正规循环，每天三班生产，班推进，日推进度为。

2、支护形式及规格六2煤层坚固性系数为f=4，六2-11010工作面采用倾斜长壁采煤法，全部垮落法管理顶板，工作面采用ZH1600/16/19ZL型整体顶梁组合悬移液压支架支护顶板，支架中心距1000mm，最大控顶距，最小控顶距，排距；3、爆破器材确定我公司为低瓦斯矿井，根据炸药的使用规定，选用Ⅱ级煤矿许用炸药（32mm药卷，重200g/节）。

起爆器材选用选用毫秒电雷管，发爆器选用MFB-100矿用电容式发爆器（引爆能力为100发）。

4、爆破参数确定炮眼直径选用40mm，采用双层斜眼布置，炮眼深度均为，顶眼距顶板，底眼距煤层地板，与工作面夹角70-80°，眼距。

5、装药连线采用连续反向装药，每眼装药，连线方式为串联，按自下而上顺序一次起爆10个眼。

6、一图三表如下图1 炮眼布置图该工作面煤质中硬，炮眼布置形式采用双排眼，如下图所示表2 爆破设计说明书表3 预期爆破效果7、采煤工作面每天炸药、雷管消耗量采煤工作面每天消耗炸药542kg，每天消耗雷管1354个。

二、掘进工作面爆破设计1、工程概况我公司开拓准备巷道布置于六2煤层顶板或底板中，岩石坚固性系数为f=6-8，矿井布置3个开掘工作面，劳动组织采用三八制循环作业，每天三循环，每循环进尺。

2、支护形式及规格根据中国平煤神马集团相关要求（矿井开拓准备巷道断面不得小于10m2）的要求及矿井实际需要，设计采用圆弧栱形锚网喷支护，巷道规格及断面：巷道净宽为米，净高为米，拱高，弧高，净断面㎡，毛断面㎡。

关于规范采掘工作面“五图一表”的通知各采掘区队：经会议研究，决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范，各工作面现场必须尽快更换新图板，具体要求如下：一、采掘工作面“五图一表”内容：1.采煤工作面“五图一表”为：工作面巷道布置图（平、剖），供电及监测通信系统图，通风系统及避灾路线图，设备布置图，支护示意图，正规循环作业图表。

2.掘进工作面“五图一表”为：A.综掘工作面：巷道平面布置图，避灾路线图，巷道支护平、断面图，通风系统图，断面截割轨迹图及正规循环作业图表；B.炮掘工作面：巷道布置图，施工断面图，炮眼布置三视图，避灾路线图、爆破说明书（表）、正规循环作业图表。

二、采掘工作面现场牌版规定1.现场牌版尺寸规定为：每张图板长×宽= 1500×1000 mm。

2.必须保证图文清晰，内容齐全、正确，便于观看。

3.牌版材质不锈钢框架，铝（塑）板底板，外贴防水反光贴纸。

4.更换工作面时，只更换防水反光贴纸。

5.工作面开门200m以内可用临时牌版，三、现场牌版内容规范1.采煤工作面区队简介、工作面简介继续沿用现有样式，采煤工作面共4张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）。

顺槽单巷长度超过3000米时，从中间断开分两段上下布置。

第二张：内容为供电及监测通信系统图。

移动变电站供电系统图（A2）和固定变电站供电系统图（A2）在上，监测通信系统图在下布置。

第三张：内容为通风系统及避灾路线图，巷道中间可打断。

通风系统图在上，避灾路线图在下。

第四张：内容为设备布置图，支护示意图，正规循环作业图表。

设备布置图在上，支护示意图（A2）及正规循环作业图表（A2）在下。

2.掘进工作面A.综掘工作面区队简介继续沿用现有样式，掘进工作面共3张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）和工作面简介。

工作面巷道布置图（平、剖）在上，工作面简介在下。

第二张：内容为巷道支护平、断面图，断面截割轨迹图及正规循环作业图表。

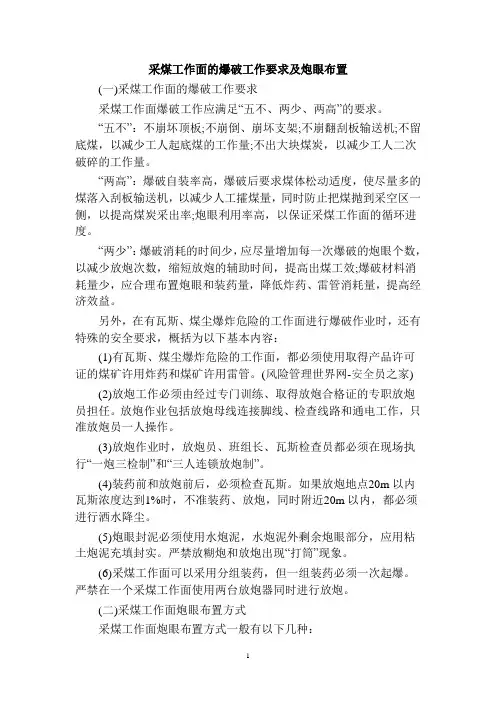

采煤工作面的爆破工作要求及炮眼布置(一)采煤工作面的爆破工作要求采煤工作面爆破工作应满足“五不、两少、两高”的要求。

“五不”：不崩坏顶板;不崩倒、崩坏支架;不崩翻刮板输送机;不留底煤，以减少工人起底煤的工作量;不出大块煤炭，以减少工人二次破碎的工作量。

“两高”：爆破自装率高，爆破后要求煤体松动适度，使尽量多的煤落入刮板输送机，以减少人工攉煤量，同时防止把煤抛到采空区一侧，以提高煤炭采出率;炮眼利用率高，以保证采煤工作面的循环进度。

“两少”：爆破消耗的时间少，应尽量增加每一次爆破的炮眼个数，以减少放炮次数，缩短放炮的辅助时间，提高出煤工效;爆破材料消耗量少，应合理布置炮眼和装药量，降低炸药、雷管消耗量，提高经济效益。

另外，在有瓦斯、煤尘爆炸危险的工作面进行爆破作业时，还有特殊的安全要求，概括为以下基本内容：(1)有瓦斯、煤尘爆炸危险的工作面，都必须使用取得产品许可证的煤矿许用炸药和煤矿许用雷管。

(风险管理世界网-安全员之家)(2)放炮工作必须由经过专门训练、取得放炮合格证的专职放炮员担任。

放炮作业包括放炮母线连接脚线、检查线路和通电工作，只准放炮员一人操作。

(3)放炮作业时，放炮员、班组长、瓦斯检查员都必须在现场执行“一炮三检制”和“三人连锁放炮制”。

(4)装药前和放炮前后，必须检查瓦斯。

如果放炮地点20m以内瓦斯浓度达到1%时，不准装药、放炮，同时附近20m以内，都必须进行洒水降尘。

(5)炮眼封泥必须使用水炮泥，水炮泥外剩余炮眼部分，应用粘土炮泥充填封实。

严禁放糊炮和放炮出现“打筒”现象。

(6)采煤工作面可以采用分组装药，但一组装药必须一次起爆。

严禁在一个采煤工作面使用两台放炮器同时进行放炮。

(二)采煤工作面炮眼布置方式采煤工作面炮眼布置方式一般有以下几种：(1)单排眼布置方式：在煤层厚度为1.0m以下的薄煤层或煤质松软、节理发达的中厚煤层中，可沿工作面中间打一排向下倾斜的炮眼，称为单排眼，如图5--7所示。

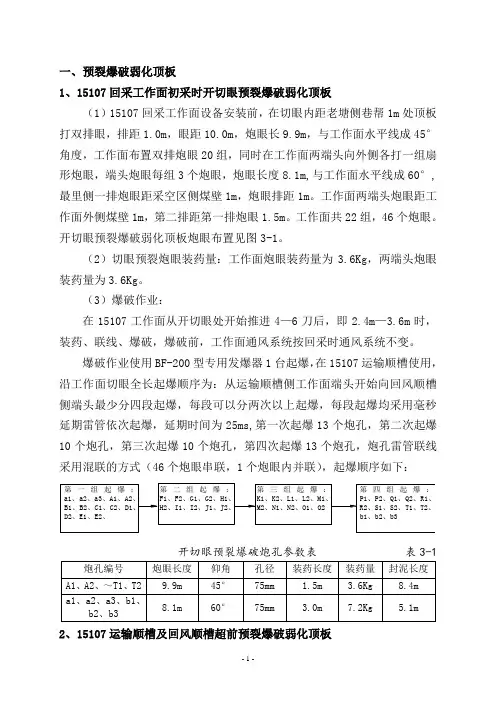

一、预裂爆破弱化顶板1、15107回采工作面初采时开切眼预裂爆破弱化顶板（1）15107回采工作面设备安装前，在切眼内距老塘侧巷帮1m处顶板打双排眼，排距1.0m，眼距10.0m，炮眼长9.9m，与工作面水平线成45°角度，工作面布置双排炮眼20组，同时在工作面两端头向外侧各打一组扇形炮眼，端头炮眼每组3个炮眼，炮眼长度8.1m,与工作面水平线成60°,最里侧一排炮眼距采空区侧煤壁1m，炮眼排距1m。

工作面两端头炮眼距工作面外侧煤壁1m，第二排距第一排炮眼1.5m。

工作面共22组，46个炮眼。

开切眼预裂爆破弱化顶板炮眼布置见图3-1。

（2）切眼预裂炮眼装药量：工作面炮眼装药量为3.6Kg，两端头炮眼装药量为3.6Kg。

（3）爆破作业：在15107工作面从开切眼处开始推进4—6刀后，即2.4m—3.6m时，装药、联线、爆破，爆破前，工作面通风系统按回采时通风系统不变。

爆破作业使用BF-200型专用发爆器1台起爆，在15107运输顺槽使用，沿工作面切眼全长起爆顺序为：从运输顺槽侧工作面端头开始向回风顺槽侧端头最少分四段起爆，每段可以分两次以上起爆，每段起爆均采用毫秒延期雷管依次起爆，延期时间为25ms,第一次起爆13个炮孔，第二次起爆10个炮孔，第三次起爆10个炮孔，第四次起爆13个炮孔，炮孔雷管联线采用混联的方式（46个炮眼串联，1个炮眼内并联），起爆顺序如下：第一组起爆：a1、a2、a3、A1、A2、B1、B2、C1、C2、D1、D2、E1、E2、第二组起爆：F1、F2、G1、G2、H1、H2、I1、I2、J1、J2、第三组起爆：K1、K2、L1、L2、M1、M2、N1、N2、O1、O2第四组起爆：P1、P2、Q1、Q2、R1、R2、S1、S2、T1、T2、b1、b2、b3开切眼预裂爆破炮孔参数表表3-1炮孔编号炮眼长度仰角孔径装药长度装药量封泥长度A1、A2、～T1、T2 9.9m 45°75mm 1.5m 3.6Kg 8.4ma1、a2、a3、b1、b2、b38.1m 60°75mm 3.0m 7.2Kg 5.1m 2、15107运输顺槽及回风顺槽超前预裂爆破弱化顶板（1）在15107运输及回风顺槽每隔34m各布置一组炮孔，每组为5个炮孔，分别为A、B、C、D、E，炮孔深度为30.4m，仰角为9.5°，其中D 炮孔与工作面平行，A、B、C、E与巷道中心线分别成30°、50°、70°、-30°夹角（E炮孔布置到顺槽外侧，向外侧与巷道中心线成30°）。

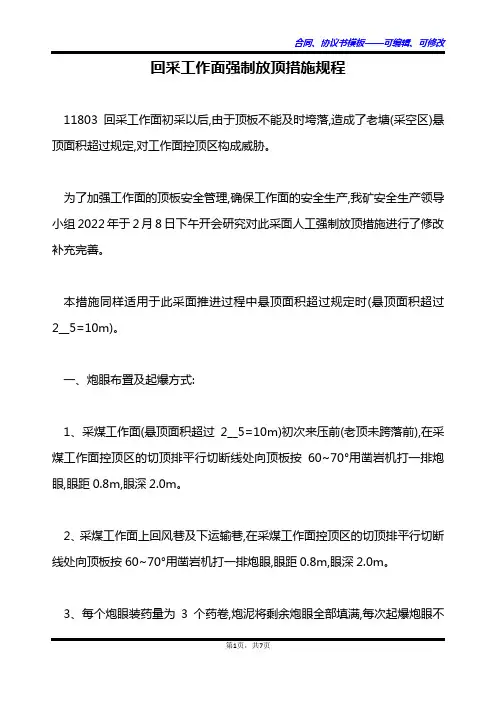

回采工作面强制放顶措施规程11803回采工作面初采以后,由于顶板不能及时垮落,造成了老塘(采空区)悬顶面积超过规定,对工作面控顶区构成威胁。

为了加强工作面的顶板安全管理,确保工作面的安全生产,我矿安全生产领导小组2022年于2月8日下午开会研究对此采面人工强制放顶措施进行了修改补充完善。

本措施同样适用于此采面推进过程中悬顶面积超过规定时(悬顶面积超过2__5=10m)。

一、炮眼布置及起爆方式:1、采煤工作面(悬顶面积超过2__5=10m)初次来压前(老顶未跨落前),在采煤工作面控顶区的切顶排平行切断线处向顶板按60~70°用凿岩机打一排炮眼,眼距0.8m,眼深2.0m。

2、采煤工作面上回风巷及下运输巷,在采煤工作面控顶区的切顶排平行切断线处向顶板按60~70°用凿岩机打一排炮眼,眼距0.8m,眼深2.0m。

3、每个炮眼装药量为3个药卷,炮泥将剩余炮眼全部填满,每次起爆炮眼不超过4个,采用串联联线方式,分次装药分次起爆。

二、工作面特殊支护:1、正常采煤情况下“见四放一”,成排成行布置,柱排距、趄柱、切顶柱符合《作业规程》规定,严禁单梁单柱。

2、工作面上下端头采用4对8架π型钢支护;上下出口超前支护不低于20米。

三、安全措施1、矿成立11803采面人工强制放顶领导小组:组长:刘延安;副组长:李玉江、苏成泉;成员:刘长山、孙鲁华、王保国、叶大刚、王长栋、丁慎万、孟现福。

2、工作面自全煤运输道开面开始向前回采,向前采至最大控顶距(4.2m)后必须立即按规定加齐切顶柱(后排每柱档1棵点柱)及趄柱,所支切顶柱必须足顶实底,迎山有力,工作面支柱要拉线调直、调整,顶梁要垂直于工作面煤壁按前七后三支设,工作面支柱排距为1000mm,柱距为800mm。

3、工作面初放开始,初放小组必须进入工作状态,小组成员要轮流跟班,监视顶板变化状态,具体安排初放期间的各项工作,抓好现场的措施落实兑现,确保安全生产。

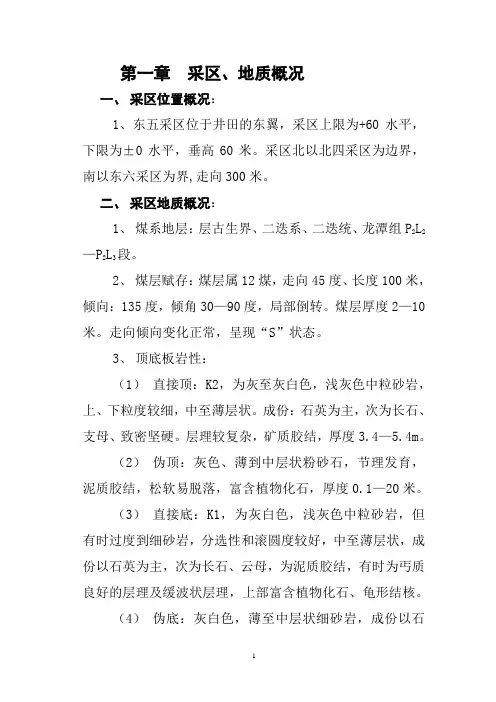

第一章采区、地质概况一、采区位置概况：1、东五采区位于井田的东翼，采区上限为+60水平，下限为±0水平，垂高60米。

采区北以北四采区为边界，南以东六采区为界,走向300米。

二、采区地质概况：1、煤系地层：层古生界、二迭系、二迭统、龙潭组P2L2—P2L3段。

2、煤层赋存：煤层属12煤，走向45度、长度100米，倾向：135度，倾角30—90度，局部倒转。

煤层厚度2—10米。

走向倾向变化正常，呈现“S”状态。

3、顶底板岩性：（1）直接顶：K2，为灰至灰白色，浅灰色中粒砂岩，上、下粒度较细，中至薄层状。

成份：石英为主，次为长石、支母、致密坚硬。

层理较复杂，矿质胶结，厚度3.4—5.4m。

（2）伪顶：灰色、薄到中层状粉砂石，节理发育，泥质胶结，松软易脱落，富含植物化石，厚度0.1—20米。

（3）直接底：K1，为灰白色，浅灰色中粒砂岩，但有时过度到细砂岩，分选性和滚圆度较好，中至薄层状，成份以石英为主，次为长石、云母，为泥质胶结，有时为丐质良好的层理及缓波状层理，上部富含植物化石、龟形结核。

（4）伪底：灰白色，薄至中层状细砂岩，成份以石英为主，硅质胶结，水平层理较好，硬度大，局部节理面含条状方解石，量直节理面渗透，厚度0—20米，上部含少量硫化铁矿石及植物化石。

4、本采区顶、底板岩性致密，稳定性较好，本质上没有含水层，水文地质简单。

主要含水部分为小煤窑采空区和本矿的采空区，施工中应采取探放水措施。

三、水文地质慨况区内水文地质属于筒单类型，无容洞水。

工作面顶上米已采煤，采空区内已铺设1.5寸铁管注水防火、防尘。

四、瓦斯、煤尘、煤炭自燃及地温1、瓦斯：本矿属煤与瓦斯突出特别严重的矿井，2008年瓦斯鉴定其相对瓦斯涌出量为42M2/T。

2、煤尘：无爆炸危险性。

3、自燃：煤层有自燃危险性。

4、地温：22℃。

正常。

第二章采煤方法和回采工作面布置一、采煤方法：采用水平（斜切）分层短壁式采煤方法。

即水平分层巷道（煤巷）掘进全部完成后，从采区的上一分层开始，沿煤层顶（底）板方向套杠形成短壁式工作面回采。

关于规范采掘工作面“五图一表”的通知各采掘区队：经会议研究，决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范，各工作面现场必须尽快更换新图板，具体要求如下：一、采掘工作面“五图一表”内容：1.采煤工作面“五图一表”为：工作面巷道布置图（平、剖），供电及监测通信系统图，通风系统及避灾路线图，设备布置图，支护示意图，正规循环作业图表。

2.掘进工作面“五图一表”为：A.综掘工作面：巷道平面布置图，避灾路线图，巷道支护平、断面图，通风系统图，断面截割轨迹图及正规循环作业图表；B.炮掘工作面：巷道布置图，施工断面图，炮眼布置三视图，避灾路线图、爆破说明书（表）、正规循环作业图表。

二、采掘工作面现场牌版规定1.现场牌版尺寸规定为：每张图板长×宽= 1500×1000 mm。

2.必须保证图文清晰，内容齐全、正确，便于观看。

3.牌版材质不锈钢框架，铝（塑）板底板，外贴防水反光贴纸。

4.更换工作面时，只更换防水反光贴纸。

5.工作面开门200m以内可用临时牌版，三、现场牌版内容规范1.采煤工作面区队简介、工作面简介继续沿用现有样式，采煤工作面共4张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）。

顺槽单巷长度超过3000米时，从中间断开分两段上下布置。

第二张：内容为供电及监测通信系统图。

移动变电站供电系统图（A2）和固定变电站供电系统图（A2）在上，监测通信系统图在下布置。

第三张：内容为通风系统及避灾路线图，巷道中间可打断。

通风系统图在上，避灾路线图在下。

第四张：内容为设备布置图，支护示意图，正规循环作业图表。

设备布置图在上，支护示意图（A2）及正规循环作业图表（A2）在下。

2.掘进工作面A.综掘工作面区队简介继续沿用现有样式，掘进工作面共3张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）和工作面简介。

工作面巷道布置图（平、剖）在上，工作面简介在下。

第二张：内容为巷道支护平、断面图，断面截割轨迹图及正规循环作业图表。

1、符合现场实际的、规范的“巷道断面图”、“炮眼布置三视图”（附：爆破说明书）、“避灾路线图”、“主要技术经济指标表”。

爆破说明书的编制内容，主要包括放炮地点的炮眼布置图和炮眼说明表。

(1)炮眼布置图必须标明掘进工作面的巷道断面尺寸，炮眼的位置、个数、深度、角度及炮眼编号，并用正面图、侧视图和俯视图表示。

(2)炮眼说明表必须说明炮眼的名称、深度、角度、装药量、封泥长度、连线方法和起爆顺序。

(3)爆破说明书必须编入采掘作业规程，并根据不同的地质条件和技术条件及时修改和补充。

2、“图板图文清晰、正确，保护完好”图表按比例绘制，内容、尺寸标注准确、齐全；牌板应附标题栏；牌板表面应保持清洁，无浮尘。

3、“图板悬挂位置合理，便于作业人员观看：
牌板制作应规格统一、悬挂整齐。

牌板应悬挂在人行道一侧，上平面距底板高度不超过2.0mm，距离迎头岩（半煤岩）巷不超过200m、煤巷不超过500m。

4、“现场作业人员熟知三图一表”、现场作业人员熟知巷道断面（临时支护图、炮眼布置三视图、爆破说明书）、避灾路线图、供电系统图、主要技术经济指标表有关内容。
