风冷螺杆全热回收

格力产品技术问题百问百答（一期）格力电器股份有限公司技术服务部2010年7月螺杆机、离心机问题1. 风冷螺杆带热回收型机组是否有热泵型？空气源热泵（热回收）最大单机容量和组合容量是多少？水冷螺杆机组（带热回收）的冷媒是什么？ 答：1.风冷螺杆（带热回收）机组只有单冷型的，目前没有热泵型的。

2.空气源热泵（热回收）机组最大单机容量是80kW ，组合后最大容量是240kW 。

3.水冷螺杆机组（带热回收）的冷媒是R22。

问题2. 什么是温湿度独立控制系统？答：温湿度独立控制系统是相对于常规热湿联合处理系统而言的，它是指采用温度与湿度两套独立的空调控制系统，分别控制、调节室内的温度与湿度，从而避免了常规空调系统中热湿联合处理所带来的损失。

由于温度、湿度采用独立的控制系统，可以满足不同房间热湿比不断变化的要求，克服了常规空调系统中难以同时满足温、湿度参数的要求，避免了室内湿度过高（或过低）的现象。

新风处理机新风置换通风个性化送风…夏：高温冷水辐射（墙）干式风机盘管…冬：低温热空调设备 末端装置室内环境控制湿度控控制室内湿度与CO 2浓度控制室内温度温度控温湿度独立控制系统基本组成图温湿度独立控制空调系统的基本组成为：处理显热的系统与处理潜热的系统，两个系统独立调节分别控制室内的温度与湿度，参见上图。

处理显热的系统包括：高温冷源、余热消除末端装置，采用水作为输送媒介。

由于除湿的任务由处理潜热的系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7ºC ，而是提高到18ºC 左右，从而为天然冷源的使用提供了条件，即使采用机械制冷方式，制冷机的性能系数也有大幅度的提高，格力高温离心机采用小压比技术COP 可高达9.18。

余热消除末端装置可以采用辐射板、干式风机盘管等多种形式，由于供水的温度高于室内空气的露点温度，因而不存在结露的危险。

处理潜热的系统，同时承担去除室内CO2、异味，以保证室内空气质量的任务。

其　他收稿日期作者简介段理华(—),男,3年毕业于太原理工大学电力系统及自动化专业。

风冷螺杆热回收机组应用及经济性分析段理华(深圳麦克维尔空调有限公司,广东深圳　518111)摘　要:介绍不同系列风冷螺杆热回收机组的应用,对不同应用方式进行分析,为类似项目提供参考,并对不同系统全年运行经济性进行分析。

热回收机组经济、社会效益明显,在有条件的区域可大力推广。

关键词:空调系统;热回收;经济性分析中图分类号:T U83 文献标识码:A 文章编号:10042954(2008)S1012202随着我国经济的快速增长,能源需求逐年递增。

而我国建筑总能耗约占社会总能耗的30%～40%,其中采暖空调系统约占50%～60%,空调节能已经刻不容缓。

热回收机组是利用空调自身废热来产生生活、生产用热水的空调系统,对于一些有稳定热水需求的建筑可推广采用,这对建筑节能、环境保护、二氧化碳减排等都有深远的意义。

笔者总结了不同风冷螺杆式热回收机组应用,并对运行经济性、投资回报进行了分析,对类似系统推广应用提供参考。

1　部分热回收机组部分热回收机组主要采用在压缩机排气和风冷换热器之间串联板式换热器,以回收压缩机排气过热部分热量,整个热回收量大约为机组制冷量的25%左右。

这种系统在使用时主要采用加热水箱+储水箱+热泵热水机组来实现。

在夏季空调机组运行过程中,回收冷凝热,储存于水箱之中,然后通过供水系统送入需要生活热水的区域;在过渡季节,由于不开空调主机,此时可通过运行热泵热水机组提供热水;冬季空调机组在运行制热的同时可提供高温热水,此时会影响空调侧热量,在机组选型过程中要考虑这部分消耗热量,热泵热水机组此时辅助运行。

这种方案可为客户提供制冷、制热、热水系统解决方案,在部分区域完全替代锅炉运行。

111　部分热回收机组应用机组在运行时通过循环将加热水箱中的水加热到设定温度,然后通过水泵将热水送入储水箱,再通过恒压供水系统送入生活用水管网,见图1。

风冷式冷热水机组是以空气作为冷(热)源，以水作为传热介质的中央空调机组。

传统的风冷热泵机组在制冷时将大量冷凝热作为废热排放到大气中，造成较大的能源浪费，并且存在对周围环境的热污染。

从节能角度来看，建筑物本身需要大量的生活热水供应，如果能将冷凝热全部或部分回收来加热生活热水，不但可以减少冷凝热对环境的污染，而且还可以节省能源。

热回收机组就是利用换热器来实现这一功能。

由于风冷热回收机组冷凝温度高，可以得到较高温度的回收水温，可广泛应用于：医院、酒店、宾馆、工厂、洗浴中心、会所等。

作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进和创新，创造了风冷热泵机组技术发展史上的诸多第一。

MHS 便是针对中国市场需求，推出的新型风冷热泵机组。

麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用高效制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。

同时，麦克维尔建有大型1600kW全性能试验室，确保每台机组的质量和性能。

低噪声、低振动麦克维尔热回收机组采用整体式机组设计，结构紧凑，机座均衡负担压缩机、风侧换热器、干式壳管式水侧换热器、板式热回收侧换热器、油分离器及连接管的重量，出厂外配弹簧减振器，消除振动和噪声。

专利新型单螺杆压缩机， 运动部件少， 载荷平衡， 振动小 ；风侧换热器风扇采用翼状镰形高效螺旋式风机，直接驱动，噪声小； MCS/MHS100.1F~MCS/MHS380.2F 机组标准配置压缩机隔声箱， 有效降低压缩机运行噪声。

防腐防锈、适应性强麦克维尔热回收机组外壳采用优质钢板并经静电粉末防腐喷涂，有效防止锈蚀，可适应各种室外恶劣条件；机组能适应宽广的气温范围。

机组直接与大气进行热交换，没有环境污染，满足环保要求。

安装方便、操作简单麦克维尔热回收机组只需要用户通电供水便可运行使用。

不需要重建机房或购置冷却塔等其它辅助设备。

克莱门特CSRAT风冷螺杆式冷水机组(R22)一、机组介绍：CSRAT风冷螺杆式冷水机组通过空气冷却制冷剂，省去了冷却塔、冷却水泵及冷却水系统，节约了冷却系统投资和运行费用，无须专用机房，可直接安装于屋顶或室外空间。

不受水资源限制，不需要地质勘探、打井、回灌等，采用热回收系统，综合能效比可以达到8。

CSRAT适用于各种商业和工业场合，可以满足全年空调和工艺冷却的需要。

二、基本参数：制冷量范围：120～1400 kW冷冻水进出口温度：12/7℃环境温度：35℃热回收热水温度：40/45℃制冷剂：R22四、机组特点：■ 多种应用场合既有应用于一般中央空调场合的标准冷水机组，又有余热利用的部分热回收冷水机组，还有用于高温环境和对噪音要求较高环境的高温型机组和超低、低噪音机组，满足用户的各种需要。

采用盐水或乙二醇溶液作载冷剂，机组还可以输出-10～12℃的工艺冷水，满足工艺空调和工艺冷却的需要。

■ 半封闭螺杆压缩机半封闭双螺杆压缩机阴阳螺杆啮合比为6∶5，由特殊冷冻油润滑的轴承支撑，适度的啮合比既能提高制冷量，又能保证螺杆转动的均衡性。

螺杆压缩机转子坚固耐用，机组对湿工况不敏感，在变工况下运行安全。

螺杆压缩机的零部件数量仅为往复压缩机的1/10，工作可靠，维修简单。

压缩机运行部件少，电机直接传动，连续压缩，压力波动少，因而噪音低，振动小，故障率低。

压缩机自带容调电磁阀、电机保护器、油分离器和油位视镜，操作简单，维修方便。

压缩机内置高效油分离装置确保充分回油润滑，进入换热器的润滑油很好，有效提高换热器的换热能力。

■ 非对称结构蒸发器（克莱门特专利技术）换热效率高性能超群：蒸发器均为克莱门特生产的国际专利产品独特的不对称结构、优质的材料、特殊的制造工艺；采用小管密排的形式（对于能效要求高的产品还采用双面加强的螺纹管）。

超强的稳定性和高能效比保证蒸发过程中制冷剂的流速均匀，加大了制冷剂流动的提高换热能力，加强回油效果。

中图分类号：ＴＵ８３文献标识码：Ｂ文章编号：１００６－８４４９（２００８）０１－００５６－０３０引言随着社会经济发展，越来越多的风冷热泵机组被客户采用。

夏季，风冷热泵机组在运行的同时，会通过风侧热交换器向环境中散发出大量的冷凝热，冷凝热的排放不但使城市气温不断升高，而且在城市中心形成“热岛”效应。

冷凝热的排放已经被环保人士广泛关注。

如果把这部分能量回收回来加以利用，不但可以节约能源、减少二氧化碳排放，而且可以保护环境。

从这个思路出发，麦克维尔开发了风冷螺杆式热泵全热回收机组。

这种机组可在夏季运行时全部回收空调产生的冷凝热，在过渡季节可运行热泵热水器模式产生热水，在冬季则可运行热泵模式或热泵热水器模式。

本文探讨了这几种模式实现方式及试验结果。

１热泵全热回收机组实现方式在原机组上增加热回收换热器，热回收换热器同空调水侧热交换器采取并联方式。

当夏季运行时，通过热回收换热器、水侧热交换器、风侧热交换器三者之间通过控制实现相互切换，可实现制冷加上热回收、热泵热水器、制冷三种模式。

当过渡季节运行时，通过风侧热交换器和热回收侧换热器实现热泵热水器运行模式。

当冬季运行时，通过风侧热交换器和空调水侧热交换器实现空调制热模式，通过热回收侧换热器和风侧热交换器实现热泵热水器模式，这种模式可通过设定分时启动。

２热回收机组原理４种运行模式如下：（１）制冷模式。

制冷剂通过电磁阀３、四通换向阀４、风侧热交换器５，经过单向阀７、过滤器１３、电子膨胀阀１０、电磁阀１１、单向阀１２、水侧热交换器６及四通换向阀４，最后流回压缩机１，完成整个制冷循环。

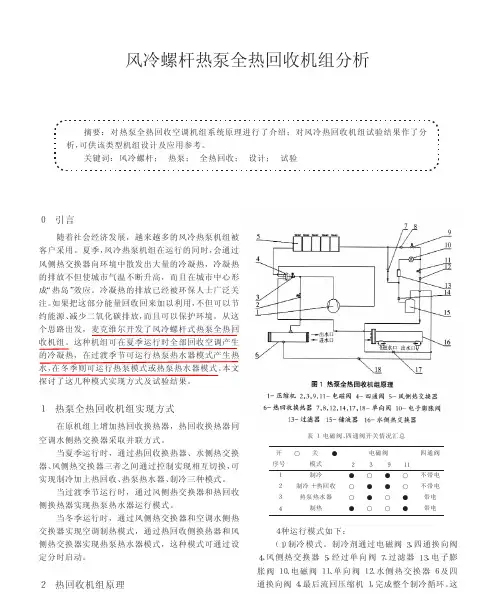

这风冷螺杆热泵全热回收机组分析段理华，周玲（深圳麦克维尔空调有限公司，广东深圳５１８１１１）摘要：对热泵全热回收空调机组系统原理进行了介绍；对风冷热回收机组试验结果作了分析，可供该类型机组设计及应用参考。

关键词：风冷螺杆；热泵；全热回收；设计；试验图１热泵全热回收机组原理１－压缩机２，３，９，１１－电磁阀４－四通阀５－风侧热交换器６－热回收换热器７，８，１２，１４，１７，１８－单向阀１０－电子膨胀阀１３－过滤器１５－储液器１６－水侧热交换器表１电磁阀、四通阀开关情况汇总开序号１２３４○关●模式制冷制冷＋热回收热泵热水器制热２●○○●３○●●○９●●○○１１○○●●四通阀不带电不带电带电带电电磁阀出水口进水口３２１４５６７８９１０１１１２１３１４１５１６１７１８出水口进水口ＣＯＰ３．６３．２２．８２．４２．０种运行模式同普通空调机相同，仅提供空调用冷水。

全热回收风冷热泵机组工作原理1. 什么是全热回收风冷热泵机组？嘿，朋友们，今天咱们来聊聊一个有点高科技的玩意儿——全热回收风冷热泵机组。

听名字就感觉挺复杂，但其实，简单说就是一个能在不同温度下把热量“搬运”来搬运去的机器。

没错，它就像是冬天里的暖宝宝，夏天里的风扇，功能齐全得让人佩服。

这种机组不仅可以给你提供舒适的室内温度，还能在这个过程中节省不少能源，真是现代科技的小能手！2. 工作原理2.1 热量的收集与转移那么，这个机组究竟是怎么工作的呢？想象一下，你在夏天的时候，外面热得像个蒸笼，但你在屋里却能享受着清凉的空气。

全热回收风冷热泵机组就像个聪明的“搬运工”，它通过风扇把外面的空气吸进来，然后经过一系列的设备，把空气里的热量给提取出来。

在这个过程中，有个叫做“换热器”的部件大显身手。

它就像是一位技艺高超的厨师，把外面的热量和你屋里冷气进行“交换”。

于是，经过这个神奇的过程，冷空气从外面送到屋里，而屋里的热量则被“转移”出去，形成一个良性循环，真是太神奇了！2.2 热回收的秘密而且，这个机组还有个特别的地方，就是它能“回收”一部分热量。

比如说，当你在冬天使用暖气的时候，屋子里暖洋洋的，机组会把屋子里的湿气和热量吸收过来，经过处理后再放到外面。

这样一来，不仅能保持室内的温度，还能减少能源的浪费，真的是一举两得。

3. 应用场景3.1 商业建筑的好帮手这玩意儿在很多地方都能派上用场，比如大型的商业建筑、购物中心、学校等等。

在这些地方，空气流通非常重要，而全热回收风冷热泵机组就像个勤快的“空调小助手”，在为大家提供舒适环境的同时，还能省下不少电费，简直是财务上的“节流王”！3.2 家庭生活中的“小宝贝”当然，它不仅仅局限于大场合，咱们普通家庭里也能用得上。

想象一下，冬天你在家里裹着厚厚的毛毯，看着窗外的雪花飘落，机组在默默地工作，把外面的冷空气变得温暖。

夏天又能给你送来清凉的风，仿佛一阵微风从海边吹来，舒服得让人不想动。

热回收水冷螺杆冷水机组设备工艺原理热回收水冷螺杆冷水机组是一种新型的节能环保设备，其能源效率较高，采用该设备可以有效降低企业的能源消耗和污染排放。

本文将为您介绍该设备的工艺原理。

一、基本原理热回收水冷螺杆冷水机组是一种利用空气或水等自然资源作为热源，制冷时回收热量再利用的新型制冷设备。

该设备采用螺杆制冷技术，具有高效能、省电、寿命长等优点。

二、设备组成热回收水冷螺杆冷水机组由以下几个部分组成：1.螺杆压缩机：将制冷剂压缩，使其气体温度升高，压缩机是整个制冷循环中功率最大、质量最关键的部分。

2.热交换器：通过热交换器，热源与蒸发器中的制冷剂进行换热，并回收热源的余热。

热源可以是空气、水或者蒸汽等。

3.冷凝器：将蒸发器中的制冷剂所吸收的热量释放到冷却水中，使制冷剂流变成液态再循环使用。

4.膨胀阀：调节制冷剂的流量和压力。

三、工艺流程热回收水冷螺杆冷水机组的工艺流程如下：1.制冷剂经过蒸发器，蒸发器中的制冷剂吸收热量。

2.制冷剂从蒸发器流向螺杆压缩机，螺杆压缩机将制冷剂压缩，从而提高其温度和压力。

3.压缩后的制冷剂从螺杆压缩机流向热交换器，与热源进行换热，回收热源的余热。

4.经过热交换器后的制冷剂流向冷凝器，将所吸收的热量释放给冷却水，使制冷剂变成液态。

5.液态制冷剂经过膨胀阀，流入蒸发器，循环制冷。

四、技术优势相较于传统的空调和冷水机组，热回收水冷螺杆冷水机组有着以下的技术优势：1.高效能：同等条件下，节能20%-50%以上，制冷量与二次水的温度差低于3℃，运行稳定可靠性高。

2.低噪音：不会产生明显的振动和噪音，适用于有高要求的场所。

3.环保：制冷剂采用环保型的制冷剂，无氯制冷剂，避免对大气和地球造成污染；将热源的余热再利用，降低能源消耗。

4.适应性强：可以适应各种复杂的工况环境，比如高湿、低温、强电磁等。

以上就是热回收水冷螺杆冷水机组设备工艺原理的简单介绍，相信这种新型的节能环保设备将会在未来的制冷行业中占据重要地位。

螺杆式全热回收冷水机组的工作原理稿子一：嘿，亲爱的朋友们！今天咱们来聊聊螺杆式全热回收冷水机组的工作原理，这可有趣啦！你知道吗，这螺杆式全热回收冷水机组就像是一个超级厉害的魔法师。

它的核心部件螺杆压缩机，那可是大功臣！这压缩机就像个大力士，不断地把制冷剂气体吸进来，然后用力压缩。

冷凝器呢，就像个冷静的小伙伴，把制冷剂的热量给带走，让它们慢慢冷静下来，变成液体。

然后呀，制冷剂液体经过节流阀，就像通过一个小小的关卡，压力降低，温度也降低了。

这低温的制冷剂液体就欢快地跑到蒸发器里啦，在蒸发器里，它们就像快乐的小精灵，吸收周围的热量，让周围的空气或者水变冷，这就是我们需要的冷水啦！最神奇的是，这全热回收的部分哟！在机组运行过程中，产生的热量不是白白浪费掉，而是被巧妙地收集起来，再次利用，是不是超级棒！怎么样，朋友们，是不是觉得这螺杆式全热回收冷水机组很厉害呀！稿子二：亲爱的小伙伴们，今天咱们来唠唠螺杆式全热回收冷水机组的工作原理，保证让你大开眼界！想象一下，这螺杆式全热回收冷水机组就像一个勤劳的小蜜蜂，不停地工作着。

先来说说它的心脏——螺杆压缩机。

这小家伙可努力啦，不停地把制冷剂气体吸进来，然后拼命挤压，就像在给气体做“瘦身运动”，让它们变得又热又有压力。

接着，被压缩的制冷剂热气呼呼地跑到冷凝器里。

冷凝器就像一个大空调，把热气的温度降下来，让它们变成凉凉的液体。

然后呢，这些液体通过节流阀，就像是从一个狭窄的通道挤过去，压力变小，温度也更低了。

到了蒸发器，哇哦，这里可热闹啦！低温的制冷剂液体开始大口大口地吸收周围的热量，把周围变得冰冰凉，冷水就这样产生啦。

但这还不是最牛的，重点来啦！全热回收这部分简直太妙啦！机组工作时产生的那些多余的热量，都被聪明地收集起来，一点儿都不浪费。

就好像是在变废为宝，把原本可能跑掉的能量都抓回来，为我们服务。

是不是觉得很神奇，很不可思议？好啦，这就是螺杆式全热回收冷水机组的工作原理，是不是很有趣呀？。

热回收水冷螺杆式低温冷水机组设备工艺原理概述随着科技的不断发展，现代化工业已经迈入了一个高度智能化、精细化和绿色化的发展阶段。

在许多制造业领域，如化工、制药、电镀等，低温冷却是非常关键的工艺环节。

低温冷却工艺不仅涉及到产品的质量和产量，而且对于节能和环保也具有重要意义。

热回收水冷螺杆式低温冷水机组是一种高效、节能、环保的低温冷却设备。

它采用先进的热回收技术，将废热回收再利用，实现了能量的循环利用和资源的高效利用。

在低温冷却领域，热回收水冷螺杆式低温冷水机组已经成为了一种非常流行的冷却设备。

本文将详细介绍热回收水冷螺杆式低温冷水机组设备工艺原理。

工艺原理冷水机组构成热回收水冷螺杆式低温冷水机组由以下主要部分组成：1.压缩机：用于将低温制冷剂吸入、压缩和排出，形成制冷循环。

2.蒸发器：用于将水或其他液体制冷介质在低温下蒸发，吸收周围的热量，实现低温冷却。

3.冷凝器：用于将蒸汽冷凝成液体，放出热量，完成制冷循环的全过程。

4.热回收器：用于回收蒸发过程中产生的废热，使之再利用，实现能量的循环利用和资源的高效利用。

工作原理热回收水冷螺杆式低温冷水机组的工作原理如下：1.压缩机将低温制冷剂吸入，进行压缩和排放动作，形成制冷循环。

2.制冷循环过程中，低温制冷剂在蒸发器内蒸发，吸收周围的热量，导致温度下降。

3.在与蒸发器相连的热回收器中，废热被吸收回收，然后通过换热器回流到压缩机，使之升温，提高了单位制冷量的制冷效率。

4.蒸发后的制冷剂进入到冷凝器中，由于压力变高，制冷剂开始冷凝并放出热量。

5.循环过程中产生的热量通过热回收器进行回收，从而达到了节能的效果。

设备特点高效节能热回收水冷螺杆式低温冷水机组采用先进的热回收技术，能够回收热回收器中的废热，使之再利用，提高了单位制冷量的制冷效率。

相对传统的低温冷水机组，热回收水冷螺杆式低温冷水机组的制冷效率提高了20%-30%。

环保热回收水冷螺杆式低温冷水机组通过回收热回收器中的废热，实现了能量的循环利用和资源的高效利用。

热回收型螺杆式冷水机组设备工艺原理随着人们生活水平和技术不断提高，对于生活和工业节能、环保的要求也越来越高。

而冷水机组在节能方面能够起到重要的作用。

热回收型螺杆式冷水机组设备工艺原理是一种应用较为广泛的节能型冷水机组系统，其能够更好地满足不同环境下的冷却需求。

一、热回收型螺杆式冷水机组概述热回收型螺杆式冷水机组是一种通过热回收技术，将冷却的热水再次利用来提高冷却效率的冷水机组。

它是螺杆式冷水机组的一种，具有节能、环保、高效等特点，在空调系统中应用越来越广泛。

螺杆式冷水机组最初用于工程机械，作为压缩空气、水冷却系统的动力源。

差不多在1990年代的几年间，螺杆式制冷机应用于商业建筑冷却系统，逐渐代替容积式的制冷机。

二、热回收型螺杆式冷水机组工艺原理热回收型螺杆式冷水机组的工艺原理在于充分回收和利用冷凝排出的热量，降低冷却系统能耗。

其工艺原理大致分为以下几个方面。

1、机组组成和工作原理热回收型螺杆式冷水机组由压缩机、冷凝器、膨胀阀、蒸发器等主要部件组成。

其工作原理是：制冷系统中的制冷剂通过蒸发器进行蒸发和吸热制冷，然后通过压缩机进行压缩，最后通过冷凝器冷却并凝结，形成冷水循环供热回收使用。

2、暖气匹配与控制原理在冬季的时候，机组可通过水阀恰当的调节，将热水输送至室内供暖。

此时，制冷剂和冷却水在热交换器内进行交换，供暖时水温较高，因此可更好的发挥能耗效益。

3、机组排水再利用原理机组的主要原则是能够自给自足，因此在排水时会将热回收。

一方面，降低了散热量及水消耗量，延长了机组的使用寿命；另一方面，也能够帮助企业减少能耗，节约资源。

三、热回收型螺杆式冷水机组的优点热回收型螺杆式冷水机组相较于普通的冷水机组有以下优点。

1、节能环保机组能够回收导致散失的热量，发挥能量最佳效益，减少了企业能源消耗和二氧化碳排放量，达到良好的环保效益。

2、适应性强该机组在加热和冷却两种状态下能够工作，保证了机组的灵活应对能力，让企业可以调整环境适应各自的需求。

螺杆空压机余热回收节能技术简介特点：◆节能环保◆有效改善空压机运行，提高空气净化质量◆投资成本低◆显著的经济效益（不需运行成本）◆安全可靠，维护少正值党中央二会提出建设“资源节约型、环保友好型”和谐社会之际，我们成功开发出：节能环保的螺杆空压机热泵，作用于企业职员福利生活热水加热，几乎不需运行费用，一次投资就可以得到无限的回报，取之不尽的生活热水。

螺杆空气压缩机长期连续的运行过程中，把电能转换为机械能，机械能转换为风能，在机械能转换为风能过程中，空气得到强烈的高压压缩，使之温度骤升，这是普通物理学机械能量转换现象，空压机螺杆的高速旋转产生的高温热量，由空压机润滑油的加入混合成油/气蒸汽排出机体，这部分高温油/气流的热量相当于空压机输入功率的3/4，它的温度通常在80℃(冬季)－100℃(夏秋季)，这此热能都由于机器运行温度的要求，都被无端地废弃排往大气中,即空压机的散热系统来完成机器运行的温度要求。

螺杆空气压缩机热泵并非简单和传统的冷热交换形式，采用同程截流式反串使冷热交换效果大增到1.8－2.0倍。

热泵产出的企业职员生活福利热水，严冬也可加热到≥55℃,夏秋季节≥65℃.从而解决了企业主为福利生活热水长期经济支付的沉重负担。

在没有安装应用空压机热泵的企业，多数必不可少的生活热水都采用燃油锅炉供应热水，而且必须是限量定时供给。

经调查多家企业的供热水资料显示：是采用节能型的燃油锅炉烧水，人均每天的热水费用是：冬天0.8元/人，夏天0.5元/人，平均为：0.65元/人，月支付19.5元/人，热水供应期按每年8个月算，一名职员的年供热费用是：156.00元/人八个月，一个1000人的企业光供热水一项经济支付就达156000元。

使用空压机热泵，从而可以得到方便可观的经济实用价值。

空压机热泵与燃油锅炉的经济价值比较（1000人用水企业）空压机热泵综合优点：一、安全、卫生、方便、实用。

螺杆空压机热泵与燃油锅炉比较，无污染、一氧化碳、二氧化硫、黑烟和噪音、油污对大气环境的污染。

全热回收风冷螺杆机组与直燃机组比较不同型式的冷热源设备，结构和性能不同，但它们之间没有先进和落后之分，各种机型均有其最适合的应用场合。

直燃机适用于有充足的燃气可使用，而电力供应不足或电力综合费用较高的用户。

电制冷是应用最广、最成熟的冷源方案，适用于各种场合。

大型用户的机房，选用的机组最好有2~3台以上，有利于调节制冷负荷，提高运行经济性。

一、各种制冷机热效率比较1、经济性分析因中央空调一年中绝大多数时间是在部分负荷状态下运行，故多台空调机组在负荷的调节上更灵活、经济。

常用冷源的一次能源效率比较见下表。

从上述比较可以看出,电制冷的全年能效比最高,这也是实际工程中应用最多的冷源方式。

全热回收风冷螺杆在运行制冷+热回收模式时，综合能效比高达8.3，是普通空调能效比的2.9倍；是部分热回收空调能效比的2倍。

2、冷凝热量理论上说，机组排放的热量等于制冷量与耗功的总和，不同类型的制冷机冷凝热量与制冷量之比值有较大差异，因而所需冷却水量不同，这影响到所配用的冷却塔规格。

各种机型的排热量与制冷量之比溴化锂冷水机组的冷凝热量比电制冷约高60%,因而配用的冷却水泵、冷却塔较大，该部分配套设备的耗电量也就较高。

另外，溴化锂冷水机组对空调机房的通风要求较高、占地面积较大。

二、设备初投资费常规电制冷设备：设备实际购买价、冷媒费、冷却塔及水泵费、机房建筑费、设备起吊安装费，以及电力增容费、输配电设备费、电气施工安装费等。

全热回收风冷螺杆式机组：设备实际购买价（居中）、冷媒费、设备起吊安装费，以及电力增容费、输配电设备费、电气施工安装费等。

溴化锂冷水机组：设备实际购买价（在以上三种机型中最高）、溴化锂溶液费、冷却塔及水泵费（比电制冷大）、机房建筑费、设备起吊安装费，以及燃气增容费、燃气（蒸汽）管线费、储油设备费、烟囱费、消防及安全技术措施费等。

设备初投资费用上，溴化锂冷水机组比电制冷设备及全热回收风冷螺杆式机组高。

但全热回收风冷螺杆式机组不须要专门机房及专业的机组人员管理。

制冷空调设备全热回收、部分热回收原理、型式、优缺点标签：余热回收风冷机组水冷机组1热回收技术概念冷水机组在制冷时，压缩机排出的高温、高压制冷剂气体在冷凝器中冷凝放热，在常规冷水机组中这部分冷凝热量通常被冷却塔或冷却风机排向周围环境中，这对需要用热的场所如宾馆、工厂、医院等是一种巨大的浪费，同时给周围环境也带来一定的废热污染。

热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。

此时，压缩机排出的高温高压气态制冷剂先进入热回收器，放出热量加热生活用水(或其它气液态物质)，再经过冷凝器和膨胀阀，在蒸发器吸收被冷却介质的热量，成为低温低压的气态制冷剂，返回压缩机。

1.1部分热回收在流出压缩机进入冷凝器时，制冷剂蒸气为过热状态，部分回收就是回收利用这部分热量。

在压缩机与常规冷凝器之间增加一个热交换器，从过热状态的制冷剂获取热量。

这种形式的热回收，可回收的为过热量，交换热量的一侧为热水温度，另一侧为制冷剂的压缩机排气温度，因此所提供的热水量较小，温度较高，温度不可控。

1.2全热回收全热回收回收的是所有需要被排出的过热量与冷凝热，制冷剂处于过热蒸气状态与气液混合状态。

通常的做法是，设置一个热回收冷凝器，可完全替代常规冷凝器。

这种形式的热回收，可回收的冷凝过程中所有的热量，交换热量的一侧为热水温度，另一侧为制冷剂的冷凝温度，因此所提供的热水量较大，温度较小，温度不可控。

2.水冷机组热回收分类方式一，冷却水热回收方式，其原理方式如下图。

这种热回收方式是在空调冷却水的出水管路中增加一个热回收换热器，从冷却水中回收一部分热量用于生活热水的加热，这种方式的缺点是生活热水的出水温度较低，一般只能达到30℃，回收的余热量也较少，还需要通过换热器再加热才能达到生活热水所需要的温度（55℃～60℃），其投资的回收期也较长，优点是热回收冷水机组制冷运行不受影响。

方式二，在冷水机组中增加一个串联的热回收冷凝器，其原理方式如下图。

螺杆空压机热回收系统设计作者：李雷来源：《中国科技博览》2013年第16期[摘要]本文结合作者多年来工业厂房空压站系统的设计经验与体会，进行分析和总结，提出了空压站热回收系统设计方案。

[关键词]空压站；空压机；热回收；节能。

中图分类号：TH45 文献标识码：A 文章编号：1009-914X（2013）16-0014-01压缩空气在工厂中的应用很广泛，工厂通常都会建立空压站提供全厂气源。

空气压缩机压缩过程中只有10%-15%的输入电功率转化为有用功，而大概有85-90%的输入功转化为热能，其中有部分热能是无法回收的，如热辐射损失和气体带走的余热等。

有些行业的空压站规模大，每年耗电量很大，在近年国家鼓励节能减排的形势下，空压站的节能设计也越来越被重视。

空压机的运行负荷一般较为稳定，仅与工艺需求相关，不会随着季节波动，是较为稳定的热源。

下面根据不同的空压机类型，分别介绍热回收方案。

1.风冷空压机1.1 热风回收对于风冷空压机，可以考虑热风回收的方式。

主要将由风管排出的热量在冬天的时候排入室内，由一个温控阀控制阀门开放程度调节进入室内的热风，系统成熟，风险小。

系统形式见图1：从上图可以看出，系统构成为风管、风管开关、温度控制单元组成。

a. 风管：风管按照空压机排风要求的横截面积及形状制作即可。

b. 风管开关此开关通过调节旋转倾角调节进入车间空气流量，可通过伺服电机实现。

该开关在断电情况下为常闭形式（进入车间端），启动调节系统后可自动调节。

c. 温度控制单元通过温度传感器检测车间内温度，控制开关的倾角，并且可显示温度、调节温度。

对于风冷无油螺杆空压机，可与压缩热再生吸附式干燥机联用。

干燥机再生过程是利用来自空压机最后一级不经过后冷的高温压缩空气来再生干燥机内的干燥剂，以替代传统电加热器产生的热量。

与普通双塔式有热再生式吸干机比，在满足相同空气品质要求下，可以最大化节省工厂电耗。

见图2：1.2 热水回收风冷无油空压机压缩过程中产生的热量由风扇散发，可取部分热空气的方式将高温压缩空气放出进行气-水热交换，该系统设计不成熟，风险较大，因此对于风冷无油空压机一般不做热水回收。

一、项目介绍xxxx大酒店是以国际五星标准兴建，集休闲、商务于一体。

本项目为该酒店E3/E4区扩建工程。

夏季制冷量：3000kW，夏天制冷空调总面积约为22000㎡；冬季采暖量：600kW，冬天室外温度低于15℃时，客房区域需要供暖；日用水量：65吨55℃生活热水（实际计算热水量81吨，考虑同时使用系数0.8）项目配置：EKAC230BRSR全热回收型模块式热泵机组10台EKAC230BR模块式热泵机组5台水冷螺杆300RT 2台（原有）二、选型计算1、室外气象参数：2、计算过程：生活热水量：1、桑拿房按100L/人.次，每次2人，平均每天3次循环，共6人次计；2、客房为双人房，按100L/人.天计,共2人次计；由以上计算可知，桑拿房、客房每天热水使用量分别为：桑拿房：120×100×6 ＝72000L/天；客房：30×100×2＝6000L/天；其他洗手盆：约3000L/天由以上计算可知，酒店每天55℃热水使用总量Ａ约为：Ａ＝72000＋6000＋3000＝81吨/天，考虑同时使用率情况，确定酒店每天使用热水量为65吨/天。

热水负荷Q=CMΔT=1.163×65×(55-15)=3023.8kW；EKAC230BRSR机组在冬季环境温度5℃、出水温度55℃制热水模式时制热量为Q’=54.5kW/h；机组冬天工作设定运行时间h=6小时；机组选型台数n=3032.8÷54.5÷6=9.3台≈10台。

空调制冷量：制冷空调面积约22000 m2，根据各功能区域空调使用时间及负荷特点，经计算，空调制冷装机总冷负荷为3000kWEKAC230BRSR在夏季环境温度33.5℃、冷冻水温度7℃、热回收侧出水温度45℃、运行热回收模式时制冷量Q=59.7kW/h10台EKAC230BRSR机组共提供制冷量Q’=59.7×10=597kW项目原有水冷螺杆提供的总冷量2台300RT=2×300×3.52=2112kW剩余制冷负荷Q”=3000-597-2112=291kWEKAC230BR在夏季环境温度33.5℃、冷冻水温度7℃时制冷量为66.4kWEKAC230BR机组台数n=291÷66.4=4.4台≈5台空调采暖量：空调供暖总热负荷约为596KWEKAC230BRSR\ EKAC230BR在冬季环境温度5℃、空调出水温度45℃运行制热模式制热量为65.2kW校核是否满足制热负荷（10+5）×65.2=978kW＞596kW因此：机组选型为EKAC230BRSR 10台；EKAC230BR 5台满足项目制冷制热制热水需求。
