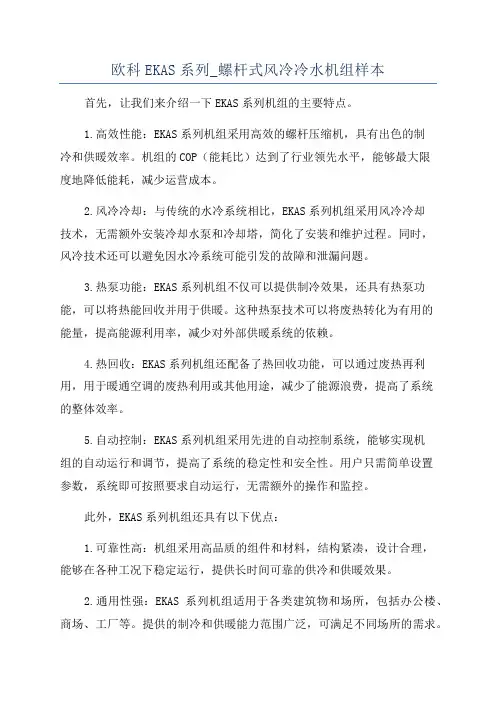

欧科EKAS系列_螺杆式风冷冷水机组样本首先，让我们来介绍一下EKAS系列机组的主要特点。
1.高效性能：EKAS系列机组采用高效的螺杆压缩机，具有出色的制冷和供暖效率。
机组的COP（能耗比）达到了行业领先水平，能够最大限度地降低能耗，减少运营成本。
2.风冷冷却：与传统的水冷系统相比，EKAS系列机组采用风冷冷却技术，无需额外安装冷却水泵和冷却塔，简化了安装和维护过程。
同时，风冷技术还可以避免因水冷系统可能引发的故障和泄漏问题。
3.热泵功能：EKAS系列机组不仅可以提供制冷效果，还具有热泵功能，可以将热能回收并用于供暖。
这种热泵技术可以将废热转化为有用的能量，提高能源利用率，减少对外部供暖系统的依赖。
4.热回收：EKAS系列机组还配备了热回收功能，可以通过废热再利用，用于暖通空调的废热利用或其他用途，减少了能源浪费，提高了系统的整体效率。
5.自动控制：EKAS系列机组采用先进的自动控制系统，能够实现机组的自动运行和调节，提高了系统的稳定性和安全性。
用户只需简单设置参数，系统即可按照要求自动运行，无需额外的操作和监控。
此外，EKAS系列机组还具有以下优点：1.可靠性高：机组采用高品质的组件和材料，结构紧凑，设计合理，能够在各种工况下稳定运行，提供长时间可靠的供冷和供暖效果。
2.通用性强：EKAS系列机组适用于各类建筑物和场所，包括办公楼、商场、工厂等。
提供的制冷和供暖能力范围广泛，可满足不同场所的需求。
3.操控简单：机组配置直观的操作面板和友好的人机界面，用户可以轻松地设置运行参数和监控机组的工作状态。
4.环保节能：EKAS系列机组采用先进的制冷技术和能源回收技术，能够最大限度地节约能源，减少对环境的影响。
同时，机组还具备低噪音和零污染的特点，提供舒适的室内环境。
综上所述，欧科EKAS系列螺杆式风冷冷水机组是一款高效节能且功能强大的产品，具有先进的技术和可靠的性能，能够满足不同场所的制冷和供暖需求。
EKAC系列环保制冷剂型(热回收)模块式风冷冷水(热泵)机组佚名
【期刊名称】《上海节能》
【年(卷),期】2022()2
【摘要】1基本信息产品名称:EKAC系列环保制冷剂型(热回收)模块式风冷冷水(热泵)机组规格型号:EKAC250BR1LH、EKAC500BR1LH、EKAC230BR1SR、EKAC460BR1SR、EKAC230BR1、EKAC460BR1产品类型:制冷与空调类生产企业:广东欧科空调制冷有限公司。
2企业介绍意大利EUROKLIMAT集团成立于1963年,广东欧科空调制冷有限公司(简称EK)是中国航天科工集团(前身是国防部第五研究院)。
【总页数】2页(P243-244)
【正文语种】中文
【中图分类】F42
【相关文献】
1.麦克维尔隆重推出大型风冷单螺杆式冷水／热泵热回收机组
2.出水温度对采用电子膨胀阀的风冷热泵冷(热)水模块机组制冷性能的影响
3.麦克维尔五月连推新品--MAC-XE系列风冷模块机组及模块式空气源热泵热水机MHA系列
4.约克YCAE 模块式风冷冷水/空气源热泵机组在水新城售楼部中的应用
5.约克YCAE模块式风冷冷水/空气源热泵机组在新家园售楼部中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
EKAC系列模块式风冷热泵机组系统施工工法一、前言随着环保意识的提高和节能要求的日益严格，热泵技术逐渐得到广泛应用。
EKAC系列模块式风冷热泵机组系统是一种高效、节能的空调设备，其施工工法对于保障施工质量、提高施工效率具有重要意义。
本文将介绍EKAC系列模块式风冷热泵机组系统施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。
二、工法特点EKAC系列模块式风冷热泵机组系统施工工法具有以下特点：1. 模块化设计：系统采用模块化设计，每个模块可以独立运行，便于工地各个部位同时施工，提高施工效率。
2. 空间灵活：系统的结构紧凑，可以根据现场实际情况进行空间布置，节省施工空间。
3. 节能环保：采用高效节能的风冷热泵技术，系统运行能耗低，对环境友好。
4. 操作简便：系统的操作界面友好，易于操作和维护。
三、适应范围EKAC系列模块式风冷热泵机组系统适用于各类建筑物的空调供热、供冷需求，尤其适用于商业综合体、办公楼、住宅小区等大型建筑。
四、工艺原理EKAC系列模块式风冷热泵机组系统的工艺原理是利用空气中的热能进行供热和供冷。
系统根据室内外温差采取不同的工作方式，通过风冷热泵循环流体的加热和降温来实现空调效果。
系统通过一系列控制参数的调节，保证系统在不同工况下的高效运行。
五、施工工艺EKAC系列模块式风冷热泵机组系统的施工工艺分为准备工作、基础施工、设备安装、管道连接、电气布线、系统调试等阶段。
在准备工作阶段，需要了解项目要求、设计方案和材料需求等。
基础施工包括地基处理、基础浇筑等。
设备安装包括机组安装、风道安装等。
管道连接包括冷、热水管道、系统连接等。
电气布线涉及设备电气接线、控制系统的布线等。
系统调试包括系统启动、运行参数的调试等。
六、劳动组织EKAC系列模块式风冷热泵机组系统施工需要组织合理的劳动力，包括项目经理、工程师、技术工人等。
在施工过程中，需要进行协调和配合，确保各个环节顺利进行。

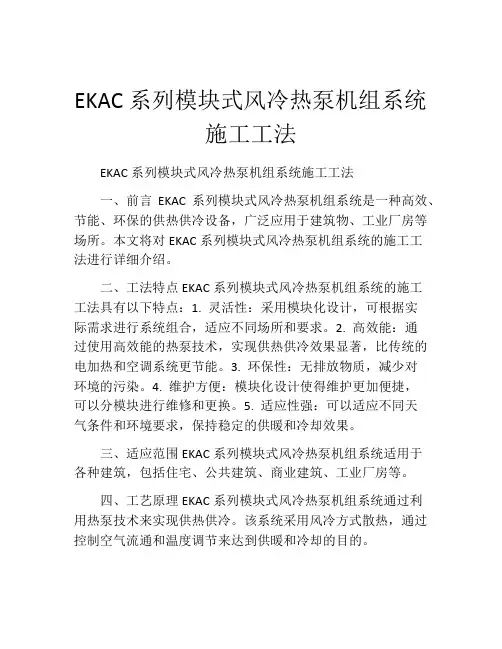

EKAC系列模块式风冷热泵机组系统施工工法EKAC系列模块式风冷热泵机组系统施工工法一、前言EKAC系列模块式风冷热泵机组系统是一种高效、节能、环保的供热供冷设备，广泛应用于建筑物、工业厂房等场所。
本文将对EKAC系列模块式风冷热泵机组系统的施工工法进行详细介绍。
二、工法特点EKAC系列模块式风冷热泵机组系统的施工工法具有以下特点：1. 灵活性：采用模块化设计，可根据实际需求进行系统组合，适应不同场所和要求。
2. 高效能：通过使用高效能的热泵技术，实现供热供冷效果显著，比传统的电加热和空调系统更节能。
3. 环保性：无排放物质，减少对环境的污染。
4. 维护方便：模块化设计使得维护更加便捷，可以分模块进行维修和更换。
5. 适应性强：可以适应不同天气条件和环境要求，保持稳定的供暖和冷却效果。
三、适应范围EKAC系列模块式风冷热泵机组系统适用于各种建筑，包括住宅、公共建筑、商业建筑、工业厂房等。
四、工艺原理EKAC系列模块式风冷热泵机组系统通过利用热泵技术来实现供热供冷。
该系统采用风冷方式散热，通过控制空气流通和温度调节来达到供暖和冷却的目的。
在施工过程中，需要根据实际工程要求确定合适的机组数量和布局。
同时，需要考虑到系统的安装、电气连接和管道布置，以确保系统的正常运行。
五、施工工艺1. 设备安装：根据设计要求确定机组的安装位置，在安装过程中注意保持机组之间的适当距离，以便日后的检修和维护。
2. 管道布置：对供水和回水管道进行布置，确保管道的通畅和无泄漏，同时保持适当的坡度，方便排水。
3. 电气连接：根据机组的电气要求，进行电气连接，确保电气系统安全可靠。
4. 空气调节：调整风机的速度和空气流通方向，以达到理想的供热供冷效果。
5. 系统调试：对整个系统进行调试，检查系统的运行状态和工作效果，排除故障。
六、劳动组织根据工程规模和施工进度，合理组织施工人员，确保施工进度和质量。
七、机具设备施工过程中需要使用的机具设备包括：吊装设备、电动工具、焊接设备、测试仪器等。
风冷模块机组主要构件与原理及热
回收
一、概述
风冷模块机组是一种主要用于制冷和空调的设备，它不同于其他制冷设备，采用了风冷原理，具有高效节能的特点。
本文将从构件与原理、热回收两个方面进行介绍。
二、构件与原理
风冷模块机组由以下部件组成：压缩机、冷凝器、膨胀阀和蒸发器。
其工作原理如下：压缩机将低温低压的气体抽入，进行压缩升温，使气体温度高于室温，然后将高温高压气体传递给冷凝器。
在冷凝器内，高温高压气体通过铜管散发出热量，变成高压低温的液态制冷剂。
然后，制冷剂经过膨胀阀，减压降温，变成低压低温蒸气，进入蒸发器。
在蒸发器内，低压低温的制冷剂吸收空气中的热量，变成低温低压蒸气，最后通过压缩机再次循环使用。
三、热回收
风冷模块机组进行热回收，主要是利用蒸发器的低温回收废气中的热量。
具体来说，当风冷模块机组在制冷工作时，室内的热量通过机组的蒸发器吸收，而机组的排气口则会排出一部分废气，这些废气中包含有热能。
如果这部分废气能够被利用，就能在一定程度上减少能源的浪费并提高机组的效率。
风冷模块机组热回收的方式有很多种，如在排气口加装热交换器，将废气中的热量传递给进气口的空气，减少空气进入机组的温度波动。
此外，在排气口加装排风机也是一种常见的热回收方式。
排风机可以将废气排出室外，避免废气中的热能造成室内温度过高，从而降低机组的效率。
四、总结
风冷模块机组采用了先进的风冷原理，具有高效、节能、环保等优点。
在使用时，我们还可以采用热回收等方式进一步提高机组的效率，降低能源消耗。
在未来，风冷模块机组将得到更广泛的应用。
5.2、恒温双水箱热水系统图说明：1、当自来水的补水温度<13℃时，必须在上图所示处安装辅助加热装置。
2、当室外环境温度低于<15℃时，因机组能力的衰减，建议在上图所示处安装辅助加热装置进行能力的补偿。
3、辅助电加热的具体算法，详见第八章8.5节。
原理：工作水箱与机组进行循环加热，加热到设置水温再由循环水泵抽水至保温水箱。
M1、M2电动三通阀及M3、M4电动两通阀由机组主机进行控制。
1、由热回收主机统一控制热水循环泵，工作水箱及保温水箱的水位、水温、及热水系统上的两个电动三通阀、两个电动阀两通阀及辅助电加热的启停；2、M1、M2为电动三通阀；M3、M4均为常闭型电动两通阀；3、工作水箱里有三档水位开关，分别为F1低水位、F2中高水位、F3高水位；当水箱内水位低于中高水位时M3开启进行自动补水；当水箱内水位达到F2水位时，M3关闭，停止补水；水位低于F1水位时，机组报警并提示水位过低；4、工作水箱内有T5温度传感器，实时监测工作水箱的温度；当水温低于设定值时，M1、M2电动三通阀开启，同时启动循环水泵，通过机组循环加热水温直至水温达到设定温度；5、工作水箱内水温加热达到设定温度，检测保温水箱的水位，如保温水箱的水位低于中水位F4，此时，启动循环水泵，工作水箱的水通过循环水泵，流经机组（此时机组不启动加热），通过M2、M1电动三通阀进入保温水箱；6、热水管网系统：建议设两组水泵，一组为热水管网增压水泵，一组为热水管网系统水泵（与M4电动二通阀互锁控制）；7、热水管网系统的回水控制：设有T20温度传感器安装于热水管网系统回水末端，检测回水温度，如回水温度小于系统设定温度，则开启M4电动二通阀，同事启动循环回水泵进行管网回水。
8、保温水箱内有一温度传感器T21，检测保温水箱温度，当水温低于系统设定值时，由主机直接加热保温水箱水直至水温达到设定值以上；机组控制说明:（以下控制点均由热回收主机提供控制）1）智能检测工作水箱与保温水箱的水位；2）智能检测工作水箱和保温水箱的温度；3）智能检测热水回水管网的温度；4）智能控制热回收机组的启停；5）智能控制辅助电加热器的启停；6）智能控制热水循环水泵的启停；7）智能控制工作水箱的补水；8）智能控制水路的M1、M2、M3、M4电动阀的切换。
EUROKLIMAT模块式风冷冷热水机组
EKAC460AR技术特性描述
设备名称：模块式风冷冷热水机组
EUROKLIMAT模块式风冷热泵机组EKAC每套供货范围包括：- 合格证（主从机带）1份
- 使用说明书（主机带）1本
- 保修卡（主从机带）1份
- 水过滤器（主从机带）1个
- 主从机连接线（从机带）1根
- 控制器说明书（主机带）1本
- 线控器（主机带）1个
- 变压器（主机带）1个
- 远程控制线（主机带）1个
品牌：EUROKLIMAT
产地：中国东莞
型式：模块式风冷冷热水机组
型号：EKAC460AR
数量： 1 台
冷媒：HCFC-22
制冷剂充注量：kg 22*2
每台制冷量：kW 130
输入功率：kW 38.4
每台制热量：kW 140
输入功率：kW 38.8
机器运输质量/运行质量：kg 1110/1190
机组尺寸：长*宽*高mm 2030*1810*2255
压缩机型式：全封闭涡旋式压缩机
压缩台数量： 4
制冷循环数目： 2
动力传送：电机驱动
能量调节级数： 2
水侧换热器式样：高效板式换热器
进出水温度：℃12/7
水流量（制冷/制热）：m3/h 22.4/24.2
污垢系数：m2℃/kW 0.018
水侧工作承压：MPa 1.6
接水管口径：R2-1/2（水过滤器接水管口径：R2-1/2）风侧换热器式样：风冷式
管子材料：内螺纹铜管
翅片材料：铝箔。
一、ek螺杆式风冷冷水热泵机组制热工作原理ek螺杆式风冷冷水热泵机组是一种高效节能的制热设备，它通过螺杆压缩机、冷凝器、膨胀阀和蒸发器等主要部件，利用工作物质在不同压力下的相变过程，吸收外界低温热量，进行能量转化，最终实现制热的过程。
在了解ek螺杆式风冷冷水热泵机组制热工作原理之前，我们先来了解一下其组成和工作原理。
1. 螺杆压缩机ek螺杆式风冷冷水热泵机组的核心部件是螺杆压缩机。
螺杆压缩机是通过两个螺旋旋转的螺杆形成容积不断改变的密闭腔室，通过挤压和挤出的操作，使气体压力和温度不断提高，实现对制热工质的加热和压缩。
2. 冷凝器接下来是冷凝器，冷凝器是将高温高压的蒸汽冷却成液体的部件。
在ek螺杆式风冷冷水热泵机组中，冷凝器接收螺杆压缩机排出的高温高压蒸汽，通过外部空气的冷却作用，使蒸汽冷却凝结成液体。
3. 膨胀阀膨胀阀是控制制冷剂流向蒸发器的关键部件，它能够将高压液体制冷剂通过节流装置迅速膨胀，使其压力和温度迅速下降，从而实现对蒸发器内部的降温。
4. 蒸发器蒸发器是ek螺杆式风冷冷水热泵机组制热过程中的能量吸收部件。
在蒸发器内部，经过膨胀阀调节的低压低温制冷剂迅速蒸发吸热，从而吸收外界的低温热量，实现制冷剂的再次循环利用。
了解了ek螺杆式风冷冷水热泵机组的组成部分和工作原理之后，下面我们来探讨一下其制热工作原理。
二、制热工作原理ek螺杆式风冷冷水热泵机组在制热工作过程中，首先通过螺杆压缩机对工作物质进行加压，使其温度和压力显著升高，然后将高温高压的工作物质输送至冷凝器中，通过外部风冷的方式，将其冷却凝结成高温高压的液体。
接下来，高温高压的液体通过膨胀阀节流后，压力和温度骤降，进入蒸发器内部，开始蒸发吸热的过程。
在蒸发器内部，低压低温的制冷剂迅速蒸发，并吸收外界的低温热量，从而实现热能的转化和输送。
经过蒸发器的蒸发吸热后的低压低温制冷剂被螺杆压缩机再次抽吸、压缩和加热，循环往复，以实现对整个建筑空间的供暖和制热。
