风冷模块式冷热水机组设计安装指引

--风冷冷热水机组安装使用说明书江苏汇中戈特尔空调有限公司尊敬的客户：感谢您选择使用汇中空调。

汇中空调依据环保要求，集高、精、尖于一体，精心设计、精心制造，在同类产品中脱颖而出。

为了让您能够方便使用汇中模块式系列风冷冷热水机组，请仔细阅读该安装使用说明书。

该说明书较为详细地介绍了空调机正确的安装及使用方法，以及发生故障时的应对措施。

阅读完该说明书之后，请妥善保管，以备需要时查阅。

如有疑问，欢迎来电来函向售后服务部门询问。

目录一、机组应用范围 (4)二、机组规格型号说明 (4)三、机组执行标准 (4)四、机组技术参数 (5)五、机组外形尺寸图 (6)六、机组运行原理图 (6)七、机组使用说明 (7)八、机组安装及说明 (10)九、使用注意事项 (19)十、机组维护和保养 (20)十一、售后服务及保修 (21)十二、机组故障现象分析 (21)一、机组应用范围汇中空调自走向市场以来，以其优秀的品质和周到的服务体系深得广大消费者的一致好评。

汇中模块式风冷冷热水机组适用于高档住宅、写字楼、宾馆、工厂、医院、商场、餐厅、娱乐场所等类型建筑。

汇中模块式风冷冷热水机组是民用和商用建筑的首选中央空调。

二、机组规格型号说明：LS版本号规格代号热泵型：代号为R 单冷型：代号省略如：LSRFM102B×2表示规格为102kW的2模块热泵型风冷冷热水机组组合。

LSFM102B×2 则表示规格为102kW的2模块单冷型风冷冷水机组组合。

三、机组执行标准：机组执行标准为：GB/T 18430.1—2007 蒸气压缩循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组GB/T 18430.2—2001 蒸气压缩循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组GB 4706.32-1996 家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求四、机组技术参数模块数注：①表中冷量值是在室外干球温度为35℃，回水温度为12℃，供水温度为7℃情况下的测试值。

风冷模块机组安装（一）、前期准备工作1、机组运到安装现场，应仔细检查，对照装箱单检查所有项目，如发现机组损坏，缺少零部件或运输过程中造成损坏，应通知销售部。

2、用户需提供不变形的刚性基础或混凝土底座，基础尺寸的大少参照机组四只定位孔的尺寸，机组的基础也可采用框架式结构，框架安放于承重梁或承重柱上，并保证框架具有承载超出机组本身重量130%的能力和基础的平整度。

3、为便于搬运，用户应使用叉车或吊车。

使用吊车时，应当有合适的隔离物来保护机组的顶部和侧面板。

搬运过程中，机组应保持水平状态，避免因鲁莽操作而损坏机组。

4、安装位置选择LSQW(BLG)F系列机组可安装在户外地面、屋顶和其它适合的位置。

同时应考虑以下因素：1)安装位置水平，并能支撑机组的重量的1.3倍。

2)机组四周和上部应留出足够的空间，以利于空气流通和设备维修。

3)请勿将机组安装在落叶、昆虫或其它沾染物容易聚集的地方，以防阻塞风侧换热器。

4)机组安装时，应调整好风侧换热器的方位，尽量避免受到阳光的直射。

5)热泵机组四周应设排水沟，以排出除霜冷凝水。

（二）、注意事项供水系统在设计和施工时必须注意以下事项：1)供水系统必须选配流量和扬程合适的水泵，以确保机组实际供水量与机组要求水量相差不超过10%。

2)机组的进水管路前必须加装水过滤器，并选择40目以上的过滤网。

3)回水管上必须加装可膨胀式水箱，以适应供水系统因气温变化而造成的水量变动。

4)机组出水管上必须加装水流开关(靶式流量计)，以避免水流量不足对机组造成损坏。

5)排气阀门必须设在水系统的最高点。

6)在水系统最低点安装合适的排水塞或阀门。

7)水管必须保温，以防止热量散失和冷凝水形成。

8)系统管道的安装连接要根据国家和当地暖通规范进行。

机组和水泵连入系统要用避震软接头，同时管道及水泵要自设支架，以免机组受力。

严禁在未冲净管路时就打开机组进出口截止阀。

9) 冷冻水水路系统电气配线时应当注意以下事项：1)机组的配线只是指机组的供电电源线和通讯控制线。

风冷热泵热水机组安装方案及流程Installing a ground source heat pump heating system may seem like a daunting task, but with the right guidance and knowledge, it can be a relatively straightforward process. 风冷热泵热水机组的安装需要一定的工作，但只要有正确的指导和知识，这个过程可以相对简单。

The first step in installing a wind-cooled heat pump heating unit is to assess the area where it will be installed. This includes measuring the available space for the unit, as well as determining the best location for optimal efficiency. 安装风冷热泵热水机组的第一步是评估将要安装的区域。

这包括测量设备的可用空间，确定最佳位置以获得最佳效率。

Once the installation area has been determined, the next step is to prepare the site for the unit. This may involve clearing out any debris or obstacles that could interfere with the installation process, as well as ensuring that the area is level and stable. 一旦确定了安装区域，下一步就是为设备准备好现场。

这可能涉及清除可能干扰安装过程的任何碎片或障碍物，同时确保区域是水平和稳定的。

目录一、概述…………………………………………………………………………………………………1二、机组主要性能参数 (1)三、制冷系统工作原理及结构特征 (1)四、安装要求 (2)1.收货和检查 (2)2.搬运和吊装 (2)3.机组安装 (3)4.冷冻水水路系统 (5)5.水质的控制 (5)五、辅助电加热器 (6)1.:2.辅助电加热器的选配 (6)3.辅助电加热器在水路系统中的安装方式 (6)六、电源控制柜 (6)七、调试及试运行 (7)1.检查……………………………………………………………………………………………72.水系统运行 (7)3.试运行 (7)八、操作与维护 (7)九、故障分析及排除方法 (11)十、电气控制 (13)十一、控制器操作指南 (14)十二、（十三、各附图、附表 (22)1.附图1制冷系统简图 (23)2.附图2机组及冷冻水系统安装示意图 (24)3.附图3机组接线图 (25)4.附图4机组电气原理图 (26)5.附表1机组主要性能参数表 (27)6.附表2调试前检查记录表 (28)7.附表3试运行及调试操作检查记录表 (29)一、概述风冷螺杆冷（热）水机组LSBDGRF（LSBDGF为单冷系列）是夏天提供冷水，冬天提供热水的制冷设备。

与风柜及组合式空调等末端空气处理机组组成各种大型集中式空调系统。

风冷式设计为用户节省了冷却塔、冷却水泵。

机组不需要专用机房，可安装于屋顶、室外地面等地方。

"机组采用高效率、动件少、可靠度高的单螺杆压缩机，运转及维修费用均大大低于其它类型冷水机组。

机组运行由微电脑控制系统进行控制，能自动地按照负荷的大小进行压缩机卸载、加载，并采用容量控制装置，单压缩机机组具有0~40%~70%~100%能量调节功能，双压缩机机组具有0~20%~35%~40%~50%~55%~70%~85%~100%多级能量调节运行功能。

在负荷由小至大变化过程中，机组的输出与负荷均能保持最佳匹配，整个系统可达最高效率，真正达到了最佳节能运行。

目录一、概述 (1)二、机组主要性能参数 (1)三、制冷系统工作原理及结构特征 (1)四、安装要求 (2)1.收货和检查 (2)2.搬运和吊装 (2)3.机组安装 (3)4.冷冻水水路系统 (5)5.水质的控制 (5)五、辅助电加热器 (6)1.辅助电加热器的选配 (6)2.辅助电加热器在水路系统中的安装方式 (6)六、电源控制柜 (6)七、调试及试运行 (7)1.检查 (7)2.水系统运行 (7)3.试运行 (7)八、操作与维护 (7)九、故障分析及排除方法 (11)十、电气控制 (13)十一、控制器操作指南 (14)十二、各附图、附表 (22)1.附图1制冷系统简图 (23)2.附图2机组及冷冻水系统安装示意图 (24)3.附图3机组接线图 (25)4.附图4机组电气原理图 (26)5.附表1机组主要性能参数表 (27)6.附表2调试前检查记录表 (28)7.附表3试运行及调试操作检查记录表 (29)一、概述风冷螺杆冷（热）水机组LSBDGRF（LSBDGF为单冷系列）是夏天提供冷水，冬天提供热水的制冷设备。

与风柜及组合式空调等末端空气处理机组组成各种大型集中式空调系统。

风冷式设计为用户节省了冷却塔、冷却水泵。

机组不需要专用机房，可安装于屋顶、室外地面等地方。

机组采用高效率、动件少、可靠度高的单螺杆压缩机，运转及维修费用均大大低于其它类型冷水机组。

机组运行由微电脑控制系统进行控制，能自动地按照负荷的大小进行压缩机卸载、加载，并采用容量控制装置，单压缩机机组具有0~40%~70%~100%能量调节功能，双压缩机机组具有0~20%~35%~40%~50%~55%~70%~85%~100%多级能量调节运行功能。

在负荷由小至大变化过程中，机组的输出与负荷均能保持最佳匹配，整个系统可达最高效率，真正达到了最佳节能运行。

多项安全保护功能：电源逆（缺）相保护、电机过载保护、冷冻水防冻结保护、高低压压力保护、排气高温保护、水流开关保护等。

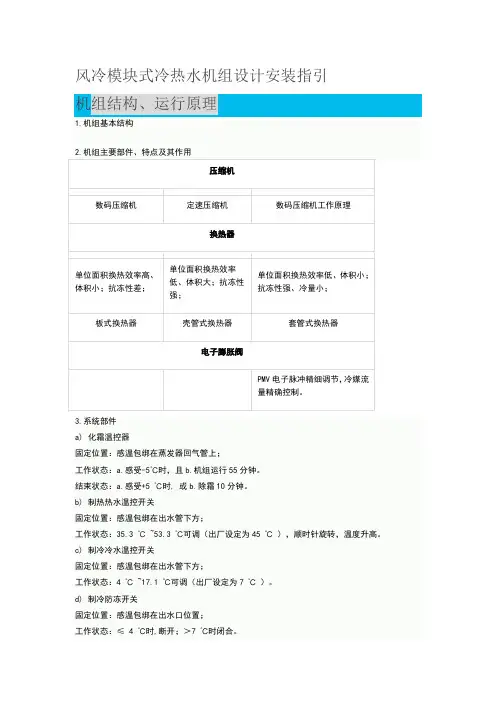

风冷模块式冷热水机组设计安装指引3.系统部件a)化霜温控器固定位置：感温包绑在蒸发器回气管上；工作状态：a.感受-5℃时，且b.机组运行55分钟。

结束状态：a.感受+5 ℃时, 或b.除霜10分钟。

b)制热热水温控开关固定位置：感温包绑在出水管下方；工作状态：35.3 ℃ ~53.3 ℃可调（出厂设定为45 ℃），顺时针旋转，温度升高。

c)制冷冷水温控开关固定位置：感温包绑在出水管下方；工作状态：4 ℃ ~17.1 ℃可调（出厂设定为7 ℃）。

d)制冷防冻开关固定位置：感温包绑在出水口位置；工作状态：≤ 4 ℃时,断开；＞7 ℃时闭合。

设计、安装指引水管连接将水管接到机组一侧的进水、出水口。

供水系统应注意以下事项：1）循环水采用软化水。

2）水流量不能低于机组标称值。

3）需配备适当流量和压头的水循环泵。

4）建议安装有适当容量的绝热贮水箱，以免负荷太小，频繁启动机组而降低压缩机的使用寿命。

5）必须有供水安全阀门。

6）必须配备膨胀水箱，以适应供水系统中因气温变化而造成的水体积的变动。

7）排气阀门必须设置在机组进出水管连接处。

8）将截止阀设在机组进出水连接管处。

9）在水系统最低点设定合适的排水塞或开关。

10）水管必须绝热，以防止热量散失和冷凝水凝固。

11）机组出厂时已配有水流开关，用户无需自行配备。

12）水系统安装请参考“水系统安装图”安装。

（见下图）13）随机多附带一个水过滤网，在调试完毕后，请更换水过滤网。

14）在注水前，应确保管道中不会有沙粒、石子、生锈的铁屑、脱落的锡焊渣或其它杂质，以免损坏热交换器。

冲洗供水系统时，建议旁通该机。

水过滤器应当安装在机组回水管上。

15）对水系统，要求客户每半个月检查一次。

1.多台25/30/35KW并联，同程式连接（推荐）2.多台25/30/35KW并联，同程式连接（不推荐）3.65KW总出水感温包安装位置说明：1)＜7个模块以内的连接方式，同程式连接（推荐）：2)＜7个模块以内的连接方式，同程式连接（不推荐）：4.8-16个模块的连接方式，左右并行连接；同程式连接（推荐）：5.8-16个模块的连接方式，前后并行连接；同程式连接（推荐）：6.8-16个模块的连接方式，前后并行连接；同程式连接（推荐）：建议使用两个线控器分别对两个水泵控制。

1、特点 (3)2、总则 (3)3、外形尺寸 (4)4、基础图 (5)5、安装要求 (6)6、操作 (9)7、维护与保养 (11)8、附图 (14)一.采用涡旋压缩机的水－水热泵机组:1．1超高能效,能效比比目前市场上最先进的活塞压缩机还高12%。

1．2接近100%的容积效率可带来高的制冷能力。

1．3随着涡旋盘的逐渐磨合，机组性能将逐渐提高。

1．4全自动电脑控制，无须专人管理。

1．5模块化组合,安装方便。

1．6采用四通阀直接切换，减少大量的水路切换成本。

1．7外形美观大方，体积小，适用于别墅、宾馆、饭店、船舶及其他小于3000M2的中小型建筑等。

2．1机组的辨认机组运抵现场后，应确认机组是否符合订货要求及对装箱资料进行对照验证。

2．2机组检查机组还未搬离运输设备时，应进行仔细的检查。

如果机组在运输过程中被损坏，应由押运设备的检查员来检查并提出赔偿要求，并通知美意销售部。

厂方对运输过程中造成的损坏不负任何责任。

未经美意销售部的许可，不得安装损坏的机组。

2．3机组简介MWH型机组是单级压缩、适应安装在室内的机组，每台机组都是完全密封组装的，即装运前由厂方配管、布线，做气密性试验，充灌制冷剂，并经正式的控制操作试验。

MWH020/025/030/035：D E T A I L A4-2"MWH040/050/060：MWH070/080/090：MWH020余热回收MWH020/025/030/035：6底脚螺栓预埋孔； 垫上400X 150X 10的橡胶减震垫； 3、图示100X 100槽为排水沟，对于排水顺畅处可不设；4、本基础为混泥土结构。

A-A安装基础图(仅供参考)MWH040/050/060：MWH 040/050/060安装基础技术要求： 1、未注尺寸公差按G B /T 1804-C ; 2、预埋螺栓为M16; 3、机组安装时应垫上400X 150X 10的橡胶垫,用作减震.S E C T IO N A -AMWH070/080/090：MWH 080安装基础技术要求：1、未注尺寸公差按G B /T 1804-C ;2、预埋螺栓为M16;3、机组安装时应垫上400X 150X 10的橡胶垫,用作减震.S E C T I O N A -A5.1防噪音措施机组应安装在远离噪声敏感区，将隔震垫放在机组支架下面（具体见机组安装）。

风冷模块冷热水组，是各个独立的风冷热泵机组组合在一起使用，目前模块式机组，是商用空调市场销售非常好的机型。

它的优点是可以根据用户的负荷情况，改变模块单元机组的数量或允许用户在使用过程中再增加机组，方便用户根据自己的资金和使用情况灵活采购和使用机组。

一：原理制冷模式：压缩机排出的制冷剂高温气体在风侧换热器中冷凝成液体，经节流装置节流降压，进入水侧换热器，吸收热量蒸发后回到压缩机，完成一个制冷循环；同时，从室内来的空调用水经过水侧换热器后被冷却降温。

制热模式：压缩机排出的制冷剂高温气体在水侧换热器中冷凝成液体，经节流装置节流降压，进入风侧换热器，吸收热量蒸发后回到压缩机，完成一个制热循环；同时，从室内来的空调用水经过水侧换热器后被加热升温。

在夏季机组处于制冷状态，制冷剂的流程为：压缩机排气口高温高压气体→四通换向阀→翅片式换热器高压过冷液体→单向阀1→储液罐-干燥过滤器→视镜→膨胀阀低温低压液体→单向阀4→蒸发器低温低压气体→四通换向阀→气液分离器→压缩机吸气口。

在冬季机组处于制热状态，制冷剂的流程为：压缩机排气口高温高压气体→四通换向阀→蒸发器高压过冷液体→单向阀2 →储液罐→干燥过滤器→视镜→膨胀阀低温低压体→单向阀3→翅片式换热器→低温低压气体→四通换向阀→气液分离器→压缩机吸气口。

二：机组结构及配置三、风冷模块冷热水机组适用范围（一）冷媒市场销售以R22、R410a 、R407C 机组为主。

（二）电源380V / 50 Hz / 3H（三）冷量范围15 RT ～ 75 RT （即以61 KW ～ 261 KW ），一般情况以15 RT 模块为基础组合，在任何厂商相对比较时，15 RT 模块性价比也是最好的。

（四）适用环境工况及冷热水进出水温度1、制冷（1）环境工况： 21 ℃ ～ 43 ℃；（2）冷媒水进出水温度： 12 ～ 7 ℃；（3）室外环境温度越高制冷效果越差。

2、制热（1）环境工况 ： -15℃（理论上）～ 20℃；（2）热媒水进出水温度： 40 ～ 45℃（一般情况下）；（3）室外环境温度越低，制热效是越差。
