主变作业指导书

1目的：为了保证**电厂二期工程（2×900MW）#6标段主变安装工程的施工质量，促进工程施工技术水平的提高，确保主变安装时的安全。

2适用范围：适用于**电厂二期工程（2×900MW）#6标段主变压器01BAT01、20BAT01、20BAT02、20BAT03的安装工程。

3编制依据：3.1SIEMENS 施工图纸及安装手册3.2《电力建设安全工作规程》（火力发电厂部分）3.3《火电施工质量检验及评定标准》（电气篇）（1984年版）3.4 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 3.5 《施工机械性能手册》4工程概况：本工程共有单相式主变四台,编号分别为01BAT01、20BAT01、20BAT02、20BAT03，其中01BAT01为主变备用相。

型号：ERUM8657单相结线组别：I，i0三相结线组别：YN，d11单相容量：340MV A单相电压比：525000/√3V±5%in±2steps∥27000V调压方式：高压侧无载调压冷却方式：强迫油循环、强迫风冷5作业准备：5.1图纸、装箱单、出厂试验报告、安装手册准备齐全，所有施工人员必须熟悉变压器总装图及变压器安装工艺及标准。

5.2机具准备：真空滤油机（6000L/h）2台压力滤油机1台真空泵（70L/s）1台CC1000履带吊1部汽车吊1部30t油罐2个40t油罐2个滤油管路及阀门3套温度计1个湿度计1个麦式真空计1个针筒4只水平拖行器（200t）4只液压千斤顶（200t）4只烘箱1个5.3材料准备：滤油纸200张滤网3套白布12米白绸布2米耐油橡皮3块塑料布6米海绵4米2高纯氮气（氮气的露点低于－40℃，纯度不低于99.9%）6瓶#8、#12铁丝各5公斤无水乙醇8瓶棉纱5公斤白沙带5卷5.4工具准备：力矩扳手两把（20~100Nm、60~300Nm）各1把重型套筒扳手2套滤油纸剪切、打孔机1套活络扳手10″、12″各1把梅花扳手 2套无纽扣耐油工作服 8套软底绝缘鞋 8双强光手电筒 2只榔头（2.5磅） 2把油盘 2只油桶 2只塑料桶 4只塑料盆 4只链条葫芦（10吨） 3只开口滑轮 1个尼龙绳套（4吨、10米） 2根尼龙绳套（3吨、8米） 2根麻绳 20米5.5施工现场布置：现场设工具房一个，并搭简易滤油房，滤油房内设配电盘1只，CO2灭火器10只，具体布置见附图一。

#1、主变压器吊罩安装作业指导书批准：日期：年月日审核：日期：年月日日期：年月日编写：日期：年月日中国能源建设集团江苏省电力建设第三工程公司霞浦延亭风电场工程土建施工及设备安装调试工程项目部年月日目录1、适用范围 (1)2、编制依据 (1)3、作业流程 (2)4、工艺流程说明及主要质量控制要点 (3)4.1、作业准备 (3)4.2、变压器油品质要求 (6)4.3、安装前的检查和试验 (7)4.4、主变吊罩检查 (7)4.5、附件安装 (9)4.6、内部检查和接线 (10)4.7、抽真空处理和真空注油 (12)4.8、热油循环 (13)4.9、电缆排列与二次接线 (13)4.10、现场检查与试验 (13)5、危险点辨识及预控措施 (14)6、工艺质量要求 (15)7、质量通病防治措施 (17)8、强制性条文 (17)9、环境因素识别与预控 (198)10.1、环境因素识别 (19)10.2、环境因素汇总及评价表 (20)1、适用范围本作业指导书适用于霞浦延亭风电场工程土建施工及设备安装调试工程。

主变主要参数：型号：SZ11-50000/110容量：50 MVA额定电压（kV）：(110±8*1.25%)/10.5额定频率：50HZ联结组标号：YNd11冷却方式：ONAN产品代号：JRB.714.6496.1总重：85460 kg充油运输重：59150kg器身吊重：37205kg绝缘油重：20915kg上节油箱吊重：6070kg绝缘油型号：新疆克拉玛依25#油制造厂家：福州天宇电气股份有限公司2、编制依据2.1《电气装置安装工程_电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010。

2.2《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）。

2.3《国家电网公司输变电工程标准工艺（一）：施工工艺示范手册》。

2.4《国家电网公司输变电工程标准工艺（三）：工艺标准库》。

目录1 工程概况 (2)2 编制依据 (2)2.1 基本概况 ................................................................................... 错误！未定义书签。

2.2作业内容及工程量 .................................................................... 错误！未定义书签。

2.3计划工期 .................................................................................... 错误！未定义书签。

2.4主要特点 .................................................................................... 错误！未定义书签。

3 适用范围 (2)4 作业条件 (2)4.1人员准备 .................................................................................... 错误！未定义书签。

4.2 施工机械设备及工器具准备 ................................................... 错误！未定义书签。

4.3作业材料准备 ............................................................................ 错误！未定义书签。

5 作业流程图及操作要点 (3)5.1 作业工序流程图 (4)5.2 操作要点 (4)5.3 作业进度计划安排 ................................................................... 错误！未定义书签。

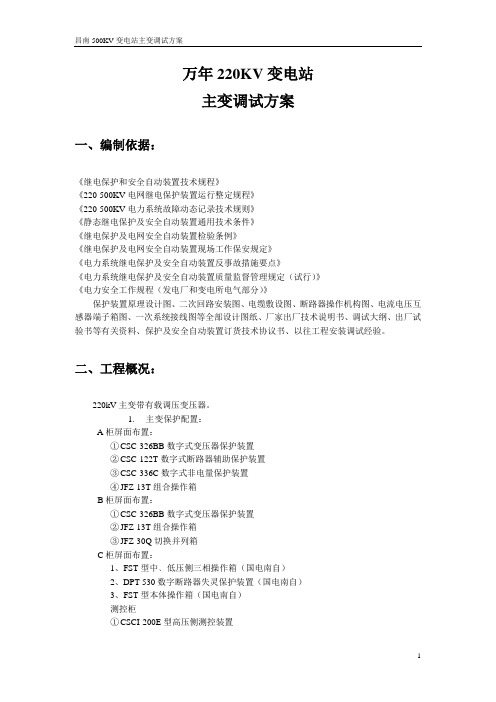

万年220KV变电站主变调试方案一、编制依据：《继电保护和安全自动装置技术规程》《220-500KV电网继电保护装置运行整定规程》《220-500KV电力系统故障动态记录技术规则》《静态继电保护及安全自动装置通用技术条件》《继电保护及电网安全自动装置检验条例》《继电保护及电网安全自动装置现场工作保安规定》《电力系统继电保护及安全自动装置反事故措施要点》《电力系统继电保护及安全自动装置质量监督管理规定（试行）》《电力安全工作规程（发电厂和变电所电气部分）》保护装置原理设计图、二次回路安装图、电缆敷设图、断路器操作机构图、电流电压互感器端子箱图、一次系统接线图等全部设计图纸、厂家出厂技术说明书、调试大纲、出厂试验书等有关资料、保护及安全自动装置订货技术协议书、以往工程安装调试经验。

二、工程概况：220kV主变带有载调压变压器。

1.主变保护配置：A柜屏面布置：①CSC-326BB数字式变压器保护装置②CSC-122T数字式断路器辅助保护装置③CSC-336C数字式非电量保护装置④JFZ-13T组合操作箱-B柜屏面布置：①CSC-326BB数字式变压器保护装置②JFZ-13T组合操作箱③JFZ-30Q切换并列箱C柜屏面布置：1、FST型中﹑低压侧三相操作箱（国电南自）2、DPT-530数字断路器失灵保护装置（国电南自）3、FST型本体操作箱（国电南自）测控柜①CSCI-200E型高压侧测控装置②CSCI-200E型中压侧测控装置③CSCI-200E型低压侧测控装置三、参加试验人员试验负责人1名，监护人1名，试验操作人1名，试验记录人1名，厂家安装调试人员1-2名。

试验负责人要具有一定的试验经验，有一定的事故处理能力。

参加试验试验人员要了解和掌握使用的仪器、仪表性能及操作方法，熟悉保护装置的原理及调试方法，并经过专业培训取得上岗证。

四、试验仪器、仪表及辅助性材料：PW466微机保护调试仪1套XBY-29Z便携式三相三线表源一体校表装置1台TG-1相序表1块HL-3试验CT 1块QX-1数字式钳形相位表1块7022数字式毫秒计1块C41-A V0.5级直流伏安表2块T24~V A0.5级交流伏安表2块指针式万用表1块数字式万用表1块滑线电阻100Ω2A 1只滑线电阻3KΩ1A 1只滑线电阻300Ω2A 1只闸刀板1块电源线50米1000V摇表1块五、施工流程：1. 施工流程图：2. 试验前的准备工作所需调试的一、二次设备元件应安装完毕，安装位置正确无误。

[汇总]主变试验作业指导书（整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）1.目的：为了保证**电厂二期工程（2×900MW）#6标段变压器设备安装的施工质量，检验变压器安装质量和设备质量符合有关规程规定，保证变压器安全投运。

2.适用范围：适用于**电厂二期工程（2×900MW）#6标段主变压器交接试验。

3.编制依据：3.1.SIEMENS 施工图纸及安装手册3.2.《电力建设安全工作规程》（火力发电厂部分）3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1.测量绕组连同套管的直流电阻。

4.2.检查所有分接头的变压比和变压器的接线组别。

4.3.测量绕组连同套管的绝缘电阻、吸收比和极化指数。

4.4.测量绕组连同套管的介质损耗角正切值tgδ。

4.5.测量绕组连同套管的直流泄漏电流。

4.6.测量铁芯和夹件对外壳的绝缘电阻。

4.7.高压套管试验。

4.8.绝缘油试验。

4.9.检查相位。

5.试验人员：5.1.试验负责人一名。

5.2.试验人员三名。

6.试验条件：6.1.变压器本体及铁芯接地施工完毕。

6.2.变压器本体及其附件均安装结束，并经质检验收合格。

6.3.变压器本体及分接头切换开关已注油至运行油位，且静置20小时以上。

6.4.变压器附近的有关沟道施工完毕，现场已清理平整。

6.5.变压器技术文件和出厂试验报告齐全。

6.6.当变压器处于真空状态下时，禁止任何试验测试。

7.试验方案：见附图一。

8.试验方法：8.1.测量绕组连同套管的直流电阻：8.1.1.试验接线：微欧快速测量仪被测绕组测试直流电阻接线图8.1.2.试验仪器：微欧快速测量仪8.1.3.试验步骤：a.检查试验接线。

b.测量高压绕组在各分接位置的直流电阻。

c.测量低压绕组直流电阻。

d.记录数据同时记录变压器的上层油温。

e.记录表格：a.相间的最大不平衡率小于2%。

b.换算到同一温度下，与出厂值比较相应变化小于2%。

白庙滩升压站电气安装电气工程施工作业指导书
一、主变安装作业指导书编号：ZDS-20408001
第 1 页共9 页
白庙滩升压站电气安装电气工程施工作业指导书（续表）
一、主变安装作业指导书编号：ZDS-20408001
第 2 页共9 页
白庙滩升压站电气安装电气工程施工作业指导书（续表）
一、主变安装作业指导书编号：ZDS-20408001
第 3 页共9 页
白庙滩升压站电气安装电气工程施工作业指导书（续表）
一、主变安装作业指导书编号：ZDS-20408001
第 4 页共9 页
白庙滩升压站电气安装电气工程施工作业指导书（续表）
一、主变安装作业指导书编号：ZDS-20408001
白庙滩升压站电气安装电气工程施工作业指导书（续表）
第 5 页共9 页
一、主变安装作业指导书编号：ZDS-20408001
第 6 页共9 页
白庙滩升压站电气安装电气工程施工作业指导书（续表）
一、主变安装作业指导书编号：ZDS-20408001
第7 页共9 页
白庙滩升压站电气安装电气工程施工作业指导书（续表）
一、主变安装作业指导书编号：ZDS-20408001
第8 页共9 页
白庙滩升压站电气安装电气工程施工作业指导书（续表）
一、主变安装作业指导书编号：ZDS-20408001
第9 页共9 页。

xx工程主变安装调试作业指导书编号：批准：审核：编制：XX项目部年月日1.编制依据:1.1 SFP10—370000/500变压器出厂说明书（西安西电变压器有限责任公司）。

1.2 西南电力设计院设计图纸（50-F195S-D0301）。

1.3 《电气装置安装工程电力变压器、油浸电抗器、互感器程施工及验收规范》（GBJ148—90）。

1.4 《电气装置安装工程电气设备交接试验标准》（GB50150-91）。

1.5 《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17—2002。

1.6 《电力建设安全工作规程》。

1.7 参考土建图纸（西南电力设计院 T0501<1>）。

2.施工内容主变为两台三相双线圈有载调压变压器，主变容量2³63000KVA，型号为SFZ9－63000/110，变比110±8³1.25%/10.5KV，阻抗电压Ud=10.5%，接线组别Yn,d11，中性点设备为单极隔离开关GW8-60/400两套、中性点避雷器Y1W5-73/200两套、零序电流互感器LJW-10 400/5两套。

主变采用户外露天布置。

主变压器工程的工程量、工期及其劳动力配置见下表所示：3.安装前的准备3.1准备好厂家技术资料及有关设计图纸。

3.2安装/调试用工器具及材料准备，所须的材料及工器具见下表所示：5.施工技术措施5.1对土建的要求变压器安装前，土建应具备下列条件：设备的混凝土基础达到允许进行安装的强度；预埋件及预留孔符合设计要求，预埋件牢固；钢轨铺设后，拌面工作结束；模板及施工脚手架拆除，场地清理干净；变压器蓄油坑清理干净，卵石铺设完毕，道路畅通。

5.2运输线路由设备制造商负责车面卸车前的运输工作，并负责运至主变压器安装现场。

我方负责变压器的车面卸车，利用吊车直接将主变压器卸放在升压站变压器安装处轨道上，并在变压器车轮与轨道间安装临时制动器，以防止变压器滑动。
