最新10kV干式变压器安装作业指导书.pdf

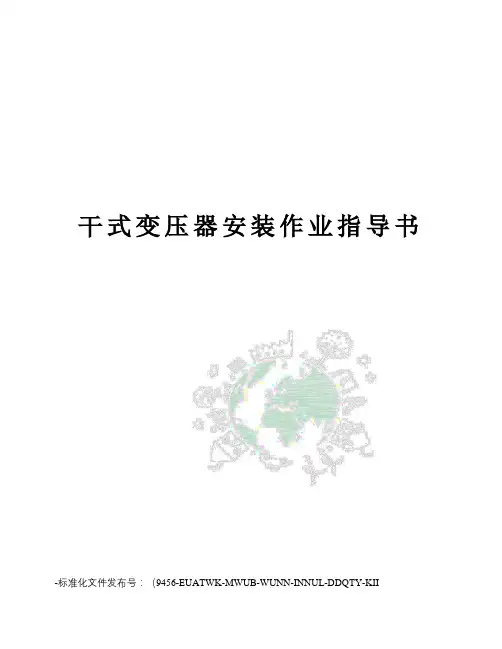

干式变压器安装作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII目录一、工程概况 0二、适用范围及主要工程量 0三、编制依据 0四、电力变压器的安装 (1)1.变压器的运输： (1)2.变压器开箱检查： (2)3.变压器的吊装 (2)4.变压器的就位安装 (2)5.变压器的接地 (3)五、安全技术措施 (3)六、文明施工措施 (3)一、工程概况高压厂用电电压：10kV。

10kV厂用母线采用单母线接线形式。

高压电动机、低压工作变和备用变、气化变接自10kV厂用母线，另设置一回10kV保安电源，10kV厂用母线与保安电源间设置备自投装置。

低压厂用电源采用0.4/0.23kV动力、照明合用供电的三相四线制系统，设一台10.5/0.4kV 低压厂用工作变为全厂低压母线负荷供电，另设一台备用变压器提供备用电源，变压器间设低压备自投装置，可以手动/自动切换。

二、适用范围及主要工程量1、本指导书适用于高邮市林源科技开发有限公司秸秆发电扩建项目干式变压器和配电柜（箱）的安装。

2、主要工程量包括：厂用变压器1#、备用变压器0#。

三、编制依据1)浙江西子联合有限公司本工程设计图纸2)《高邮市林源科技开发有限公司秸秆发电扩建项目电气工程施工组织设计》3)《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-20024)《建筑电气工程施工质量验收规范》GB50303-20025)《电气装置安装工程接地装置施工及验收规范》GB50169-20066)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20107)《电气装置安装工程母线装置施工及验收规范》GB50149-20108)《电气装置安装工程电气设备交接试验标准》GB50150-20069)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-201210)《工程建设标准强制性条文(电力工程部分）》2011版四、电力变压器的安装1.变压器的运输：1)变压器在搬运时应采取防震、防潮、防止框架变形和漆面受损等措施，必要时应将怕震和易损元件拆下单独包装运输，当产品有特殊要求时，应符合产品技术文件的规定。

XXX配电房变压器及开关柜安装施工方案二0一二年七月目录一、施工内容 (1)二、编写依据 (1)三、施工准备 (1)四、施工安排 (2)五、施工工艺控制 (2)1、变压器安装 (2)2、开关柜安装 (4)3、母线安装 (5)3、开关柜调试 (7)4、变压器试验 (7)六、安全管理 (8)XXX配电房变压器及开关柜安装施工方案一、施工内容1、安装1000KVA的室内变压器1台及附件，及母线桥等附件；2、安装开关柜1台；3、变压器及开关柜调试。

二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—19902、《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3—20023、《电气装置安装工程高压电器施工及验收规范》GBJ 147—19904、《电气装置安装工程母线装置施工及验收规范》GBJ 149—19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150—20067、《南方电网工程施工工艺控制规范》Q/CSG 11105—2008三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。

（4）施工现场的作业环境满足变压器、开关柜的吊装。

2、施工机具配备（1）运输工具：1.75吨汽车1辆；（2）起重工具：8吨吊车1辆、钢丝绳、手索8条、长索6条；（3）施工机具：千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、专用液压手动搬运车、水平尺、电焊机、电工工具1批等；（4）试验仪器：万用表、钳表、试验变压器、控制操作箱、变比测试仪、绕组直流电阻测试仪（或单臂电桥、双臂电桥）、2500V绝缘电阻表、油耐压试验仪、温湿度计等。

干式变压器安装作业指导书1.编制目的本作业指导书应用于10kV配电房施工作业中,干式变压器的安装及带电试验.2.编制依据2.1《火电施工质量检验及评定标准》电气装置篇;2.2 SCB10系列干式变压器产品使用说明书；2.3《电力建设安全工作规程》;2.4本项目施工设计图纸（电气卷册)；2.5《电力建设施工及验收技术规范》3.施工内容低压脱硫变压器检查、干燥、本体安装及变压器附件的安装、带电试运行.4.施工条件4.1人员配备：4.2应具备的条件4.2.1土建已施工完,场地清理干净，且在墙上标出地面标高.4.2.2作业指导书已编制,并已审批通过。

4.2.3由技术人员组织施工人员熟悉施工图纸和技术资料，并进行技术交底,安全交底已完成.4.2.4变压器已运抵现场.4.2.5会同有关部门进行开箱检查验收，并作好记录。

5.施工程序及方法5.1施工程序：施工准备→基础槽钢制作及安装→变压器二次运输→变压器开箱检查→变压器就位→母线桥安装→母线连接→变压器安装后的检查.5.2施工方法5.2.1基础型钢的制作。

5.2.2按设计规格领取＃8槽钢作基础型钢。

5.2.3将槽钢放在水平台板上用大锤校正平直，经检验直至每米不平度、不直度均小于 1。

5mm。

5.2.4按设计尺寸用无齿锯下料,并用磨光机或锉刀清理锯口处毛刺，使之光滑。

5.2.5拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于5mm，用水平仪检测型钢不直度、不平度（每米不大于1。

5mm，全长不大于5mm）.基本合格后,电焊在一起，再次复检，合格后焊牢.5.2.6用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相近的面漆.5.3基础型钢安装5.3.1联系土建清理处预埋件，同时标出室内最终地坪标高，以设计院所出变压器布置图为准，安装基础型钢.5.3.2以建筑物中心线为平行线,找正基础型钢安装基准线（误差不大于5mm)，以土建所标室内最终地坪标高加上5mm作为基础型钢上平面基准,用水平仪或U形管水平法校正合格后焊牢.有母线桥的两端盘基础,应注意相互间槽钢间距、平行度。

变压器更换及安装作业引导书1适用范围本引导书适用于6～10kV电力变压器的安装及更换作业。

2编制依据2.1《铁路电力管理规定》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《铁路电力安全工作规程补充规定》（铁总运[2023]51号）。

2.3《高速铁路电力管理规定》（铁总运[2023]49号）。

2.4《杭州供电段高速铁路电力设备检修管理细则》。

2.5《杭州供电段高速铁路电力设备运行管理细则》。

2.6《杭州供电段普速铁路电力设备检修管理细则》。

2.7《杭州供电段普速铁路电力设备运行管理细则》。

3安全风险提示3.1风险识别3.1.1检修过程中，存在触电损害。

3.1.2检修过程中，存在高空坠落损害。

3.1.3检修过程中，存在机器具损害。

3.2管控措施3.2.1变压器停电时，首先认真核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“已接地”的标示牌。

3.2.2对于低压停电作业，应从各方面断开电源，将配电箱加锁。

没有配电箱时应取下熔断器。

严防低压返送电。

3.2.3用摇表测量变压器的绝缘电阻时，应由两个人进行，并从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必需将变压器高处与低处压侧对地放电，在测量中禁止任何人触及设备。

3.2.4安全员对进入现场人员的安全防护用品进行检查，确保人员正确佩戴安全帽。

3.2.5运输变压器时，使用垫木方式和大绳固定防止变压器在车上滑动，严禁人货混载。

3.2.6拆除、安装变压器时设专人指挥，有明确的信号，统一指挥，统一行动，防止变压器脱落砸伤人员，不得盲目蛮干。

3.2.7起重指挥人员必需持证上岗，变压器装卸起吊点选择要合适、绑扎坚固。

3.2.8施工区域做好围蔽及警示标志措施，防止外人误入工作区域。

3.2.9项目负责人对特种作业人员资质进行审核，确保特种作业人员资质符合要求。

3.2.10确认变压器输出电压、相位、相序无误后，方能向用户送电。

10kV干式变压器安装作业指导书协调，保证母线桥的水平度和垂直度符合要求。

5.4变压器的安装5.4.1按设计要求将变压器吊装到基础型钢上，用水平仪检测变压器的水平度和垂直度，调整合格后，用螺栓将变压器与基础型钢连接牢固。

5.4.2安装变压器附件，包括油位计、温度计、压力表、放油口等，按照产品使用说明书的要求进行安装，确保附件的正常使用。

5.5母线桥的安装5.5.1根据设计要求安装母线桥，保证母线桥的水平度和垂直度符合要求。

5.5.2将母线桥与变压器连接，确保接触良好，无松动现象。

5.6带电试运行5.6.1进行带电试运行前，应检查变压器及附件的接线是否正确，各接线处是否紧固，无短路、漏电等现象。

5.6.2进行带电试运行时，应按照产品使用说明书的要求进行操作，记录各项数据，并进行监测，确保变压器正常运行。

6.安全措施6.1施工前，应进行安全交底，明确各人员的责任和安全要求。

6.2施工过程中，应严格按照施工程序和方法进行操作，保证安全。

6.3施工现场应设立安全警示标志，保持施工现场的整洁和安全。

6.4施工结束后，应进行安全检查和验收，确保施工过程中未发生任何安全事故。

7.质量要求7.1基础型钢制作及安装符合设计要求，平整、牢固、水平度和垂直度符合要求。

7.2变压器及附件安装符合产品使用说明书的要求，接线正确，紧固可靠。

7.3母线桥安装符合设计要求，水平度和垂直度符合要求，与变压器连接良好。

7.4带电试运行正常，各项数据符合要求，无短路、漏电等现象。

8.验收及记录8.1施工结束后，应进行验收，验收合格后方可投入使用。

8.2应对施工过程中的各项数据进行记录，包括基础型钢制作及安装记录、变压器及附件安装记录、母线桥安装记录、带电试运行记录等。

在干式变压器的安装时，应先去除包装箱，吊放在滚杠上，缓缓推至槽钢基础旁。

必要时可在变压器下部1/3处的锁架上用葫芦牵引。

干式变压器直接固定在型钢上时，用三脚扒杆加葫芦起吊变压器就位，用水平仪、铅锤线、钢尺测量就位偏差，用垫铁皮之法减少偏差至优良范围以内，薄铁皮之间以及薄铁与基础型钢间用电焊点牢，并在变压器底座上作好对应标记。

干式变压器安装作业指导书1．适用范围1.电压等级 10kV2.电气类别干式变压器的安装2. 依据及引用文件序号标准、文件相关章节条款1 GBJ 148-1990《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》第2.10.2条的“7、9、13”的规定2 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第3部分:电力变压器、油浸电抗器、互感器施工质量检验的表1.0.1“干式变压器的安装”的规定3 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十二章第二节干式变压器安装4 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：YY 主要作业内容Y Y Y N施工条件一次接线施工准备变压器安装附件安装质量检验下接试验工序Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。

本工序施工负责人经审批2 图纸设备更动、设计图纸。

本工序施工负责人经审批3 预算材料表含主、副材。

本工序施工负责人经审批4 施工方案施工措施、安全技术交底(项目部级)。

本工序施工负责人经审批5 相关证照根据需要办理涉及进入工作场所的手续、证件。

本工序施工负责人有效6 确认上一工序检查合格(1)变压器室内的屋顶、楼板施工完毕,不得渗漏；室内地面的基层施工完毕,混凝土基础及构架达到允许安装的强度,焊接构件的质量符合要求；预埋件应牢固及符合设计要求。

(2)变压器与门的距离不得少于 1.6m，与墙的距离不应少于0.8m；变压器之间的净距不应小于1.0m。

(3)检查变压器基础：基础的中心距离及高度的误差不应大于10mm、水平误差小于5mm。

(4)接地电阻不宜大于4Ω。

本工序施工负责人合格4．2施工准备序号项目内容说明1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员本体安装技术工人5+辅助工31 1一次接线技术工人3附件安装技术工人3+辅助工3技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作。

干式变压器安装作业指导书1. 引言干式变压器是一种用于变压和传输电能的设备，能够将输入的电压变换为所需输出电压。

在进行干式变压器的安装作业前，必须确保遵循相关的安全操作规程和操作流程。

本指导书将为您提供干式变压器的安装作业指导，以确保安装过程的安全性和质量。

2. 前期准备在进行干式变压器的安装作业前，需要进行一些前期准备工作，包括但不限于：- 确定变压器的安装位置：选择一个干燥、通风良好、无腐蚀性气体和灰尘的区域作为变压器的安装位置。

- 安装基础的准备：确保变压器安装基础的水平度和稳固性，以防止变压器在运行过程中产生震动和噪音。

- 安全措施的准备：确保工作场所的安全，包括提供合适的防护设备和消防设备，以及遵循相关的安全操作规程和标准。

3. 安装步骤根据具体的安装情况和要求，以下为干式变压器的一般安装步骤：3.1 准备工作- 检查变压器的外观和内部结构是否完好，是否存在损坏和缺陷。

- 清理变压器周围的工作区域，确保无杂物和障碍物。

- 确保所需的工具和设备齐全，并进行必要的检查和测试。

3.2 安装变压器- 使用合适的吊装设备将变压器吊装到安装基础上，确保吊装设备牢固和稳定。

- 在变压器的底座部分进行水平度的检验和调整，确保变压器的水平度达到要求。

- 进行冷却系统和控制系统的连接，确保冷却系统和控制系统的连接正确且牢固。

3.3 接线和绝缘测试- 进行干式变压器的接线工作，确保各项接线正确、牢固且绝缘良好。

- 进行绝缘测试，以确保干式变压器的绝缘性能符合要求。

- 进行电气连接测试，以验证干式变压器的电气性能和安全性能。

3.4 调试和保护装置设置- 对干式变压器进行初次调试，包括检查冷却系统、控制系统和绝缘系统的运行情况。

- 设置干式变压器的保护装置，确保在电压异常、过载和短路等故障情况下能够及时切断电源。

3.5 清洁和验收- 对安装好的干式变压器进行清洁和检查，确保外部和内部无杂物和污物。

- 进行干式变压器的验收测试，包括电气参数、保护装置和绝缘性能等方面的检测和测试。

IOkV干式配电变压器技术规范书（通用部分）目录 (II)1总则 (1)2工作范围 (2)2.1范围和界限 (2)2.2服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1环境条件 (4)4.1.1周围环境温度 (4)4.1.2海拔高度 (4)4.1.3环境相对湿度（在25℃时） (4)4.1.4地震烈度 (5)4.1.5安装地点 (5)4.1.6污秽等级 (5)4.2特殊环境条件的规定 (5)4.3系统条件要求 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (6)5.2.1一般要求 (6)5.2.2干式配电变压器技术要求 (7)5.3焊接质量要求 (11)6试验要求 (11)6.1试验项目 (11)6.2试验方法及要求 (12)6.2.1关键材料检测 (12)6.2.2绝缘电阻测量 (12)6.2.3绕组直流电阻测量 (13)6.2.4电压比测量和联结组标号检定 (13)6.2.5空载损耗和空载电流测量 (13)6.2.6短路阻抗及负载损耗测量 (13)6.2.7外施交流耐压试验 (13)6.2.8感应耐压试验 (13)6.2.9局部放电试验 (14)6.2.10雷电冲击电压试验 (14)6.2.11温升试验 (14)6.2.12声级测量 (14)6.2.13空载电流谐波测量 (15)6.2.14承受短路能力试验 (15)7产品对环境的影响 (15)8技术文件要求 (15)9起吊、包装、运输、安装及质量保证 (16)9.1起吊 (16)9.2包装 (16)9.3运输 (16)9.4安装指导 (17)9.5质量保证 (17)10一次、二次及土建接口要求 (18)10.1电气一次接口 (18)10.2电气二次接口 (19)10.3土建接口 (19)11 1.eC数据文件 (20)附录A铭牌示意图 (21)1总则1.1本技术规范书适用于中国南方电网有限责任公司管理范围内采购的IOkV干式铜绕组配电变压器，不含非晶合金铁心干式变压器，它提出了该设备技术参数、结构、性能、试验、起吊、包装和运输等方面的技术要求。

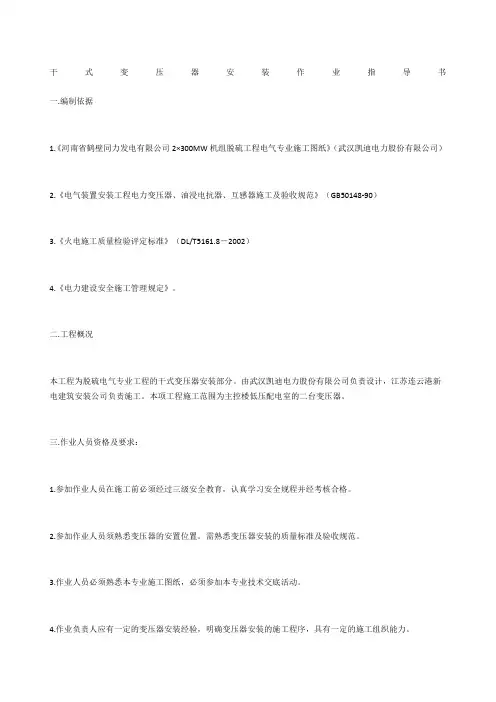

干式变压器安装作业指导书一.编制依据1.《河南省鹤壁同力发电有限公司2×300MW机组脱硫工程电气专业施工图纸》（武汉凯迪电力股份有限公司）2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB50148-90）3.《火电施工质量检验评定标准》（DL/T5161.8－2002）4.《电力建设安全施工管理规定》。

二.工程概况本工程为脱硫电气专业工程的干式变压器安装部分。

由武汉凯迪电力股份有限公司负责设计，江苏连云港新电建筑安装公司负责施工。

本项工程施工范围为主控楼低压配电室的二台变压器。

三.作业人员资格及要求：1.参加作业人员在施工前必须经过三级安全教育，认真学习安全规程并经考核合格。

2.参加作业人员须熟悉变压器的安置位置。

需熟悉变压器安装的质量标准及验收规范。

3.作业人员必须熟悉本专业施工图纸，必须参加本专业技术交底活动。

4.作业负责人应有一定的变压器安装经验，明确变压器安装的施工程序，具有一定的施工组织能力。

四.施工机具：1.吊运机械：吊车、汽车2.主要机具：电工工具、手电钻、导链、枕木、钢丝绳、滚杠、榔头、钢卷尺、水平尺、摇表、万用表、电桥及试验仪器。

五.施工前的准备与施工工序：1.设备及材料要求变压器应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗电压及接线组别等技术数据，有出厂合格证及技术文件，防护罩与变压器的距离应符合标准的规定，型钢无明显锈蚀，连接螺栓应为镀锌件并配相应的平垫和弹簧垫。

2.作业条件土建工程基本施工完毕，标高、尺寸、预埋件均符合设计要求，墙面、顶棚喷浆完毕，屋顶无漏水，门窗及玻璃安装完好，室内地面工程结束，场地清理干净，道路畅通，室内相对湿度在70%以下。

六、作业方法及工艺要求1.工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→交接试验→送电前检查→送电运行验收。

2.设备点件检查应由安装单位、供货单位会同建设单位代表共同进行，并做好记录。

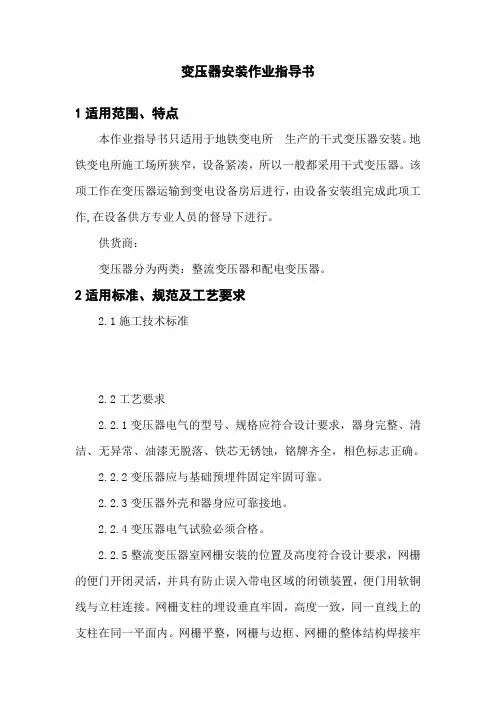

变压器安装作业指导书1适用范围、特点本作业指导书只适用于地铁变电所生产的干式变压器安装。

地铁变电所施工场所狭窄，设备紧凑，所以一般都采用干式变压器。

该项工作在变压器运输到变电设备房后进行，由设备安装组完成此项工作,在设备供方专业人员的督导下进行。

供货商：变压器分为两类：整流变压器和配电变压器。

2适用标准、规范及工艺要求2.1施工技术标准2.2工艺要求2.2.1变压器电气的型号、规格应符合设计要求，器身完整、清洁、无异常、油漆无脱落、铁芯无锈蚀，铭牌齐全，相色标志正确。

2.2.2变压器应与基础预埋件固定牢固可靠。

2.2.3变压器外壳和器身应可靠接地。

2.2.4变压器电气试验必须合格。

2.2.5整流变压器室网栅安装的位置及高度符合设计要求，网栅的便门开闭灵活，并具有防止误入带电区域的闭锁装置，便门用软铜线与立柱连接。

网栅支柱的埋设垂直牢固，高度一致，同一直线上的支柱在同一平面内。

网栅平整，网栅与边框、网栅的整体结构焊接牢固，网孔<40mm,且无外露尖角及毛刺，防腐层完好，接地可靠。

3资源配置3.1劳动组织：见下表。

3.2工机具：见下表。

4施工方法4.1施工工艺流程图4.1.1整流变压器安装施工工艺流程图如下：4.1.2配电变压器安装施工工艺流程图如下：⑴检查变压器外观有无损伤、连接是否松动、绝缘层是否损伤等，作好记录。

⑵就位：将整流变平移至预埋件上，用螺栓连接好，并对水平度和垂直度进行调整。

⑶根据施工图安装变压器的附件（即温控箱）。

⑷原次边电缆支架安装：高压侧有两种方式，上进线和下进线，低压侧只有下进线一种方式，具体采用哪种方式，根据施工图进行安装。

⑸网栅安装：根据施工图测量网栅的安装位置，然后进行安装。

⑹设备接地：变压器本体通过1×70mm2裸铜绞线与基础预埋件连接两处。

网栅的接地和温控器的接地待接地装置安装后接在接地线上。

⑺对整流变压器安装进行自检后，技术人员填写设备安装技术记录。

SCB10- 干式变压器安装使用说明书OHT.460.010 沈阳昊诚电气有限公司安装使用说明书OHT.460.010 沈阳昊诚电气代替: 有限公司SCB10 系列干式变压器共15 页第1 页1 概述本说明书适用于本公司生产的F 级真空浇注式干式变压器，容量为30-2500kVA电压等级10kV 级及以下。

1.1 F 级真空浇注式干式变压器，是我公司采用先进的真空浇注技术设计制造的产品。

SCB10 系列干式电力变压器是采用新材料、新工艺制造的F 级真空浇注式变压器。

该产品具有节能、防潮、阻燃等优良性能，同时还具有低损耗、低噪音、低局放、高强度的突出技术特点。

产品性能符合GB6450-1986《干式电力变压器》及GB/T10228-1997《干式电力变压器技术参数和要求》标准要求。

可广泛使用于输变电系统，特别是有特殊防火安全要求的场合。

1.2 变压器型号及其含义如下：S C B □ - □ / □ 初级电压0.38-10kV 额定容量30-2500kVA 性能水平代号低压箔绕式描写环氧浇注式描校三相旧底图总号1.3 变压器铁芯采用优质冷轧晶粒取向硅钢片加工而成铁芯采用45℃全斜步底图总号进式接缝结构心柱采用高强度无碱无纬半干性玻璃丝带绑扎.铁芯表面涂编制签字校对标准化日期提出部门审定标记处数更改文件号签字日期批准文号批准沈阳昊诚电气OHT.460.010 安装使用说明书有限公司共15 页第2 页磁漆防潮、防锈。

1.4 变压器线圈高压为圆筒式，低压采用圆筒式或螺旋式或箔式。

高压采用线式绕组，低压采用线式或箔式绕组。

线圈具有阻燃和很高的抗冷热冲击性能。

1.5 变压器有配外壳和不配外壳两种，没有外壳的其保护级别为IP00。

根据用户需要可装配IP20 或IP23 的外壳，IP20 外壳不允许直径超过12mm 的物体进入壳内，并可防止意外人身触电。

保护级别IP23 外壳可防止与垂直线交角在0 60 范围内的水滴入壳内。

10KV变压器技术规范书（干式）邯钢钢后改造公辅配电工程10KV变压器招标文件技术规范书工程概述：本工程范围包括邯郸钢铁集团邯钢球团35KV变电工程中所需电力变压器的供货及维护内容。

一、总则：1.本规范适用于三相干式变压器设备，提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

2.采购人在本规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准必须满足其要求。

3.如未对本规范提出偏差，将认为投标人提供的设备符合规范书和标准的要求。

4.投标人须执行本规范所列标准。

有矛盾时，按较高标准执行。

二、区域气象条件室外计算温度（冬季采暖）： -7℃室外计算温度（夏季通风）：32℃一日最大降雨量： 518.5mm一小时最大降雨量： 107.5 mm平均年总降水量： 569.3 mm最冷月份（1月）平均湿度： 59%最热月份（7月）平均湿度： 76%夏季（6～8月）相对湿度: 71%冬季（12～2月）相对湿度： 60%年平均温度：13.5℃年最高气温：42.5℃年最低气温： -19.0℃夏季平均温度：26.9℃冬季平均温度： -2.0℃三、应遵循的主要现行标准除本标书涉及到的技术规定外，所有设备还应符合下列标准。

本节的有关标准包括但不限于以下的IEC和GB标准，若IEC和GB标准有不同之处，则符合其中标准较高的一个。

（1）GB1094.1～5-1999，GB1094，3-5《电力变压器》（2）GB/T6451-1999《三相油浸电力变压器技术参数和要求》（3）GB/T311.1-3.11-97《高压输变电设备的绝缘配合高压试验技术》（4）GB10237-88《电力变压器绝缘水平和绝缘试验，外绝缘的空气间隙》（5）GB7595-87《运行中变压器油质量标准》（6）GB7328-87《变压器的声级测量》（7）GB7354-87《局部放电量测量》（8）GB/T15164-94《油浸式电力变压器负载导则》（9）DL/T586-95《电力设备用户监造技术导则》（10）IEC76-2-76《温升》（11）IEC76-3-80《绝缘水平和介质试验》（12）IEC76-5-76《承受短路能力》（13）IEC511-76《变压器和电抗器声波测量》（14）IEC354-72《油浸变压器负荷导则》（15）IEC606-78《电力变压器使用导则》（16）IEC615-78《电力变压器接线端和分接标志》（17）GB/T311.1-3.11-97《高压输变电设备的绝缘配合高压试验技术》（18）GB2536-1990《变压器油》（19）JB/T56011-92《油浸式电力变压器产品质量分等》（20）JB/T8636-1997 《电力变流变压器》（21）ZBK41005-89《6-220kV变压器声级》（22）行标JB/T56011-92《油浸式电力变压器产品产量分级》乙方采用上述或其它标准时，该标准应符合中华人民共和国国家标准（GB）或国际标准（IEC）,同时应选用最新标准。

干式变压器大修作业指导书一、引言干式变压器是电力系统中常见的一种变压器类型，其具有结构简单、维护方便、运行可靠等特点。

为了确保干式变压器的正常运行和延长其使用寿命，定期进行大修是必要的。

本作业指导书旨在为干式变压器大修提供详细的操作指导，确保作业的安全、高效进行。

二、作业准备1. 确认大修计划：根据变压器的运行情况和维护要求，制定大修计划，包括作业时间、作业地点、作业内容等。

2. 准备工具和设备：根据大修计划，准备必要的工具和设备，如绝缘手套、绝缘垫、绝缘棒、绝缘油、检修仪器等。

3. 确保安全措施：在作业现场设置明显的安全警示标志，确保作业人员的人身安全，同时检查作业场所的电气设备和绝缘装置的可靠性。

三、作业步骤1. 断电检查：在进行任何作业之前，务必切断变压器的电源，并使用合适的电压表进行电压检测，确认变压器已彻底断电。

2. 清洁作业区域：清理作业区域的杂物和灰尘，确保作业环境整洁，避免对作业产生不必要的影响。

3. 检查绝缘状况：使用绝缘检查仪器对变压器的绝缘状况进行检查，确认绝缘是否完好。

4. 拆卸外壳：根据大修计划，拆卸变压器的外壳，注意保护外壳上的绝缘材料，避免损坏。

5. 清洗绝缘件：使用专用清洗剂和软布清洗变压器的绝缘件，如绝缘片、绝缘柱等，确保其表面清洁。

6. 检查绕组：对变压器的绕组进行检查，包括绕组的连接是否松动、绝缘是否老化等，如发现问题及时修复或更换。

7. 更换绝缘油：根据变压器的使用年限和维护要求，定期更换绝缘油，确保其绝缘性能良好。

8. 检查冷却系统：对变压器的冷却系统进行检查，包括风扇、散热器等，确保其正常运行。

9. 安装外壳：在完成上述作业后，根据大修计划，安装变压器的外壳，确保外壳的安全和绝缘性能。

10. 试验和调试：在变压器大修完成后，进行必要的试验和调试，如绝缘电阻测试、绕组电阻测试等，确保变压器的正常运行。

四、作业安全注意事项1. 严格遵守电气安全操作规程，确保作业人员的人身安全。

干式变压器大修作业指导书干式变压器大修作业指导书（上）一、前言干式变压器是一种常见的电力设备，它在输配电系统中起到了非常重要的作用。

由于长期的运行和使用，干式变压器可能会出现一些故障和老化现象，因此需要进行定期的大修和维护工作，以确保其性能和使用寿命。

本指导书旨在为干式变压器大修提供一份详细的作业手册，帮助操作人员进行高效、准确的维修工作。

二、检查与准备工作1. 安全检查：在进行大修作业前，首先要进行全面的安全检查，确保作业场所没有可燃、易燃物品，并保持通风良好。

同时，操作人员需要佩戴防护用品，包括安全帽、防护眼镜、防护手套等，确保人身安全。

2. 设备准备：检查干式变压器的外观和各个部件，确认是否有明显的损坏、腐蚀等状况。

同时，准备好所需的维修工具和设备，包括起重机、绝缘毯、测试仪器等，并确保它们处于良好的工作状态。

3. 拆卸步骤：根据维修计划，分析拆卸的顺序和步骤，先从低压侧开始进行拆卸工作。

在拆卸过程中，要小心、谨慎操作，避免损坏干式变压器的外壳和内部零部件。

三、清洗与更换工作1. 清洗干式变压器：将拆卸下来的零部件逐一清洗干净，去除表面的污垢和油污。

在清洗过程中，可以使用清洗剂和软布进行擦拭，注意不要用锋利的工具刮伤表面。

2. 更换损坏部件：对于检查出的损坏部件，需要及时更换。

首先，确认所需更换的零部件，并将其拆除。

然后，将新的零部件安装到干式变压器上，注意与原部件的连接方式和位置一致。

3. 绝缘性测试：在进行组装之前，对干式变压器的绝缘性能进行测试，确保其符合要求。

可以使用相应的测试仪器进行测试，检测绝缘电阻和局部放电情况。

四、组装与测试工作1. 组装步骤：根据拆卸时记录的步骤和顺序，按照相反的顺序进行组装工作。

在组装过程中，需要注意各个零部件的连接紧固和定位准确，避免出现问题。

2. 校验和测试：在组装完成后，对干式变压器进行校验和测试，确保其性能和功能正常。

可以进行一些基本的测试，比如绝缘电阻、负载能力等，以验证其运行状态。

10kV高压室开关柜安装作业指导书10kV 高压开关柜作业指导书一、执行技术标准NO. 标准名称1 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-902 《电气装置安装工程母线装置施工及验收规范》GBJ149-903 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-924 《电气装置安装工程电气设备交接试验标准》GB50150-915 《电气装置安装工程接地装置施工及验收规范》GB50169-926 《中华人民共和国工程建设标准强制性条文》(电力工程部分) 5 《防止电力生产重大事故的二十五项重点要求》(国家电力公司2000-9-28) 6 《佛山电力工业局反事故技术措施》7 《佛山电力工业局电力设备交接试验规程》(修订稿)110kV 高压开关柜作业指导书二、施工程序 2.1工序流程BD-GA—01安装前验收BD-GA—02设备安装BD-GA—03设备检查及调试210kV 高压开关柜作业指导书二、施工程序2.2工序总体安排工序名称工作内容BD-GA—01-01基础验收 BD-GA—01安装前验收 BD-GA—01-02开箱检查、核对型号BD-GA—02-01设备安装就位 BD-GA—02设备安装 BD-GA—02-02母线安装BD-GA—03-01柜内设备检查调试 BD-GA—03设备检查及调试 BD-GA—03-02设备耐压试验310kV 高压开关柜作业指导书三、施工准备3.1施工机具及仪器准备NO. 品名型号/规格适用阶段 1 水平仪安装前验收 2 手动液压车安装前验收 3 悬垂线安装前验收 4 力矩扳手、呆扳手设备安装 5 开关特性测试仪检查、调试 6 游标卡尺检查、调试检查、调试 7 高压试验操作箱检查、调试 8 试验变压器检查、调试 9 兆欧表 1000V检查、调试 10 兆欧表 2500V检查、调试 11 万用表检查、调试 12 大电流发生器 1000A检查、调试 13 标准CT、PT 0.2级检查、调试 14 电流、电压表检查、调试 15 三相调压器410kV 高压开关柜作业指导书三、施工准备3.2施工力量施工阶段建议总人数负责人安全监护人计划/完成时间BD-GA—01-01 3人 1人 1人 1天BD-GA—01-02 8人 1人 1人 1天/室BD-GA—02 6人 1人 1人 6天/室BD-GA—03 6人 1人 1人 2天/室510kV 高压开关柜作业指导书四、记录控制受控编号 NO. 记录名称份数适用范围1 设备开箱检查记录变(电)1—3 每只木箱1份2 变电工程质量等级汇总表变(电)1—4 按部颁标准填写 3 真空断路器安装调整记录变(电)2—7 每台1份 4 开关柜安装记录变(电)2—21 每柜1份 5 10kV开关柜安装过程质量控制表 HY—R—变安010 每柜1份 6 变流器特性试验记录 HY—R—变调002 每组1份 7 馈线微机保护装置试验报告(一) HY—R—变调005.01 每组1份 8 馈线微机保护装置试验报告(二) HY—R—变调005.02 每组1份 9 安全、环保措施确认表 HY-R-安-001 每项目1份 10 现场安全检查评分表 HY-R-安-002 每工程1份广东省广电集团公司质量控制卡11 隔离开关安装 BD05 12 硬母线安装 BD08 13 开关柜安装 BD12 14 干式电抗器安装 BD15 15 10kV真空开关试验 BD22 16 氧化锌避雷器试验 BD23说明:1、业主对提交的记录表格份数有要求时，按业主要求提供;2、广电集团质量控制记录卡，应统一按公司提供的格式及控制级别填写。

装配变压器操作指南最新一、准备工作1.1 检查所需工具和材料是否齐全,包括:- 绝缘手套- 绝缘垫- 六角扳手- 螺丝刀- 变压器铁芯- 绕组线圈- 绝缘纸/环氧树脂- 变压器外壳1.2 熟悉装配步骤和注意事项,做好安全防护。

二、装配步骤2.1 将铁芯按照设计要求组装好。

2.2 在铁芯的中心柱上缠绕好初级线圈,注意匝数和绕制方向。

用绝缘纸或环氧树脂固定并绝缘。

2.3 在初级线圈外侧缠绕好次级线圈,注意匝数比和绕制方向。

同样用绝缘纸或环氧树脂固定并绝缘。

2.4 检查初级和次级线圈是否有接触,确保绝缘良好。

2.5 将装配好的线圈组件放入外壳中,用绝缘垫固定。

2.6 用螺丝刀将初级和次级线圈的引线分别接到外壳的接线端子上。

2.7 合上外壳并拧紧固定螺丝。

三、调试和测试3.1 检查变压器外观是否完好,各部件是否固定到位。

3.2 连接初级和次级线圈,通入规定的电压和电流。

3.3 测量次级线圈输出电压,检查是否符合设计要求。

3.4 测试变压器在不同负载下的性能表现,确保稳定可靠。

3.5 完成测试后断开电源,检查变压器温度是否正常。

四、注意事项4.1 装配时要注意线圈的走向和绕制顺序,否则会影响变压器性能。

4.2 绝缘工作十分重要,要确保初级和次级线圈完全绝缘。

4.3 接线时要注意正确的极性连接,否则会损坏设备。

4.4 变压器运行时会产生一定热量,要保证良好的通风散热条件。

4.5 操作时请遵守相关的电工操作安全规程。

以上是装配变压器的基本操作指南,实际操作时还需根据具体型号和用途作进一步的调整。

希望这个指南对您有所帮助。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改干式电力变压器安装作业指导书(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes干式电力变压器安装作业指导书(最新版)1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别干式变压器的安装。

2编写依据表2编写依据序号引用资料名称1GBJ148—1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》2DL/T5161.3—2002《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》3Q/CSG11105—2008《南方电网工程施工工艺控制规范》4《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》3作业流程图4安全风险辨析与预控4.1干式电力变压器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与干式电力变压器安装作业相关联的《电网建设安全施工作业票》（编码：DLBYQ-02-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
