基于刚柔耦合多体系统的发动机曲轴疲劳分析

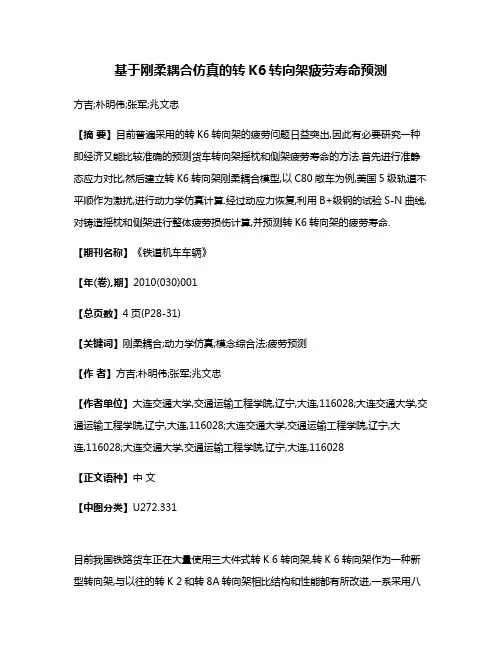

基于刚柔耦合仿真的转K6转向架疲劳寿命预测方吉;朴明伟;张军;兆文忠【摘要】目前普遍采用的转K6转向架的疲劳问题日益突出,因此有必要研究一种即经济又能比较准确的预测货车转向架摇枕和侧架疲劳寿命的方法.首先进行准静态应力对比,然后建立转K6转向架刚柔耦合模型,以C80敞车为例,美国5级轨道不平顺作为激扰,进行动力学仿真计算.经过动应力恢复,利用B+级钢的试验S-N曲线,对铸造摇枕和侧架进行整体疲劳损伤计算,并预测转K6转向架的疲劳寿命.【期刊名称】《铁道机车车辆》【年(卷),期】2010(030)001【总页数】4页(P28-31)【关键词】刚柔耦合;动力学仿真;模念综合法;疲劳预测【作者】方吉;朴明伟;张军;兆文忠【作者单位】大连交通大学,交通运输工程学院,辽宁,大连,116028;大连交通大学,交通运输工程学院,辽宁,大连,116028;大连交通大学,交通运输工程学院,辽宁,大连,116028;大连交通大学,交通运输工程学院,辽宁,大连,116028【正文语种】中文【中图分类】U272.331目前我国铁路货车正在大量使用三大件式转K 6转向架,转K 6转向架作为一种新型转向架,与以往的转K 2和转8A转向架相比结构和性能都有所改进,一系采用八字型橡胶垫大大减少了侧架所承受的冲击力,但由于货车载重量和运行速度的提高,载荷工况更加复杂,使得转向架的疲劳问题更难预测[1,2]。

传统的转向架疲劳寿命预测主要是基于实测的载荷谱,然后结合有限元静态强度计算的结果进行疲劳预测。

但获得实测载荷谱需要花费很多的人力和物力,使整个产品的设计周期延长,且没有考虑动态载荷对结构动应力的影响。

基于刚柔耦合仿真的货车转向架疲劳预测,可以考虑激扰频率对结构振动的影响,能节约设计成本,缩短产品开发周期。

本文首先在CAD软件中根据转K 6转向架的结构尺寸建立摇枕和侧架的三维几何模型,然后利用有限元软件对其进行有限元网格划分,进行模态计算,并生成模态中性文件(.MNF),把摇枕和侧架的模态中性文件导入到动力学仿真分析软件ADAMS/Rail中,建立C80敞车的刚柔耦合动力学仿真模型。

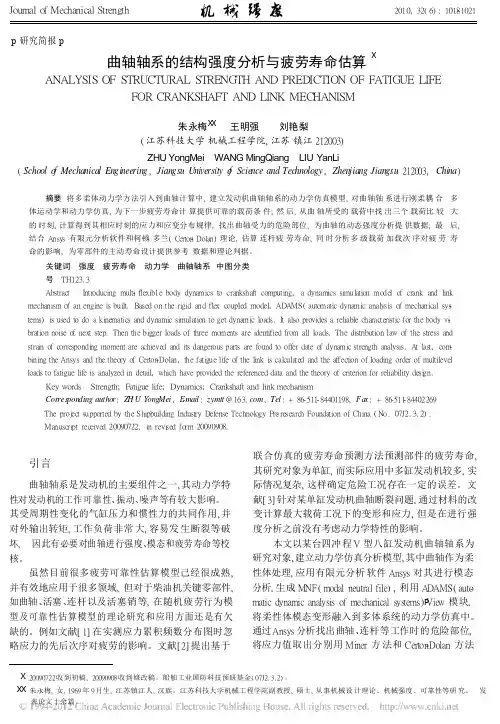

Journal o f Mechanical Strength2010, 32( 6) : 1018- 1021p 研究简报 p曲轴轴系的结构强度分析与疲劳寿命估算XANALYSIS OF STRUCTURAL STRENGTH AND PRED ICTION OF FATIGUE LIFEFOR CRANKSHAFT AND LINK MEC HANISM朱永梅X X 王明强 刘艳梨( 江苏科技大学 机械工程学院, 江苏 镇江 212003)ZHU YongMei WANG MingQiang LIU YanLi( School o f Mechanical Enginee ring , Jiangsu Unive rsity o f Scie nce and Tec hnology , Zhenjiang Jiangsu 212003, China )摘要 将多柔体动力学方法引入到曲轴计算中, 建立发动机曲轴轴系的动力学仿真模型, 对曲轴轴 系进行刚柔耦 合 多体运动学和动力学仿真, 为下一步疲劳寿命计 算提供可靠的载荷条 件; 然 后, 从曲 轴所受的 载荷中找 出三个 载荷比 较 大的 时刻, 计算得到其相应时刻的应力和应变分布规律, 找出曲轴受力的危险部位, 为曲轴的动态强度分析提 供数据; 最 后, 结合 Ansys 有限元分析软件和柯顿- 多兰( Certon - Dolan) 理论, 估算 连杆疲 劳寿命, 同 时分析多 级载荷 加载次 序对疲 劳 寿命的影响, 为零部件的主动寿命设计提供参考 数据和理论判据。

关键词 强度 疲劳寿命 动力学 曲轴轴系 中图分类号 TH123. 3 AbstractIntroducing mult-i flexib1e body dynamics to crankshaft computing, a dynamics simulation model of crank and linkmechanism of an engine is built. Based on the rigid and flex coupled model, ADAMS( automatic dynamic analysis of mechanical sys - tems) is used to do a kinematics and dynamic simulation to get dynamic loads. It also provides a reliable characteristic for the body v-i bration noise of next step. Then the bigger loads of three moments are identified from all loads. The distribution law of the stress and strain of correspondi n g moment are achieved and its dangerous parts are found to offer date of dynamic strength analysis. At las t, com - bining the Ansys and the theory of Certon -Dolan, the fatigue life of the link is calculated and the affection of loading order of multilevel loads to fatigue life is analyzed in detail, which have provided the referenced data and the theory of criterion for reliability desi g n.Key words Strength; Fatigue life; Dynamics; Crankshaft and link mechanismCor res pon ding autho r : Z H U Yong Mei , E -mail : zymtt @ 163. com , Tel : + 86- 511- 84401198, Fa x : + 86-511- 84402269 The project supported by the Shipbuilding Industry Defense Technology Pre - research Foundation of China ( No . 07J2. 3. 2) . Manuscript received 20090722, in revi s ed form 20090908.引言曲轴轴系是发动机的主要组件之一, 其动力学特 性对发动机的工作可靠性、振动、噪声等有较大影响。

图1曲轴系统曲轴多体动力学仿真发动机技术参数本文以某新型双缸对置汽油航空发动机为研究对象，其详细参数见表2。

表2航空发动机主要性能指标项目指标燃料类型（cc）压缩比额定转速冲程缸数汽油626 10.6:1 6500r/min 2 2刚性、柔性体曲轴模型的建立在分析活塞等部件的运动情况时，需要建立刚性体曲轴模型，即将在Pro/E中装配各部件，然后导入图2运动副的构建1.80E-020图3活塞受力示功图然后是转速驱动的添加。

由于发动机在额定转速下所受载荷和产生的热量最大，因此取额定转速6500r/min，经换算，转速为39000°/s，如图4及图5所示。

图4转速的添加图5转速驱动的添加2仿真结果与分析由于发动机两缸同时做功，运动规律完全一致，而且发动机在额定转速下所受载荷和产生的热量最大，故本文仅研究一缸在标定转速下的运动规律和受力情况。

所以仿真计算以航空发动机额定转速为研究对象，即转速为6500r/min的气缸压力曲线为输入条件计算获得的活塞位移、速度、加速度和轴径受力结果。

2.1多刚体动力学仿真结果活塞的初始位置位于上止点，曲轴旋转一周为一个周期（0.93s），为研究活塞的运动规律，所以本次研究选取两个周期。

由图6所示，活塞的位移曲线按照正弦周期性变化，活塞的运动距离为69mm，与理论值一致。

由于两缸同时做图6活塞位移2.2柔性体动力学仿真结果本节选取一连杆轴径受力曲线。

连杆轴径的受力曲线如图9、图10、图11和图12所示，其中曲轴系统按照图1放置，XY平面为水平面，Y方向为连杆轴向，X方向为连杆径向；YZ面为垂直面，Z方向为连杆径向。

由图9-图12可知，连杆轴径受到的最大压力位于活塞运动到压缩下止点后一段距离的地方，也就是在最大爆发压力的地方。

X 方向最大受力为1307N左右；Y向受力受到曲轴变形的影响，受力不稳定，最大受力为5570N；Z方向最大受力为22540N。

最后合力为22621N，其变化趋势和爆发压力的变化趋势一致。
