低压配电基础知识培训讲义一、低压配电系统的概念低压配电系统是指电压在1000V及以下的电力配电系统。

它是向用户提供电能的主要电力系统，也是工业、商业、住宅等建筑物内部电气设备的供电系统。

低压配电系统的设计和运行对于保障电力安全和电气设备的正常运行至关重要。

二、低压配电系统的组成1. 主配电室：主配电室是低压配电系统的核心部分，一般位于建筑物的地下室或者专门的配电室中。

主配电室内设有主配电柜、母线、断路器等设备，用于将从变电站输送过来的高压电能转变为低压电能。

2. 次级配电室：次级配电室是主配电室的分支配电室，通常位于建筑物的各个楼层或者各个区域。

次级配电室内设有配电箱、断路器、开关等设备，用于将低压电能进一步分配到各个用电设备。

3. 用电设备：包括灯具、风扇、空调、电梯、生产设备等各种用电设备，是低压配电系统的终端设备，接收和利用低压电能。

三、低压配电系统的安全要求1. 绝缘：低压配电系统中的所有电气设备都必须具备良好的绝缘性能，以避免电击事故的发生。

2. 过载和短路保护：低压配电系统中的断路器、熔断器等保护装置必须能够及时切断电路，以防止因过载或短路而引起的火灾和设备损坏。

3. 接地保护：低压配电系统必须有可靠的接地装置，以保障人身安全和设备运行的稳定性。

4. 防雷防渗透：对于室外低压配电系统，要进行防雷和防水处理，以提高系统的稳定性和安全性。

四、低压配电系统的维护和管理1. 定期巡检：对主配电室和次级配电室进行定期巡检，检查设备的运行状态和绝缘性能，发现问题及时处理。

2. 设备保养：对于断路器、熔断器等保护装置，要进行定期的清洁和检修，保证其正常运行。

3. 库房管理：对于备用的电气设备和配件要进行合理的存放和管理，确保在需要时能够及时更换和使用。

4. 安全教育：对工作人员进行电气安全教育和培训，增强他们的安全意识和应急处理能力。

五、低压配电系统的故障处理1. 断路器跳闸：当低压配电系统出现短路或者过载时，断路器会自动跳闸，此时应及时排除故障，重合闸启动电气设备。

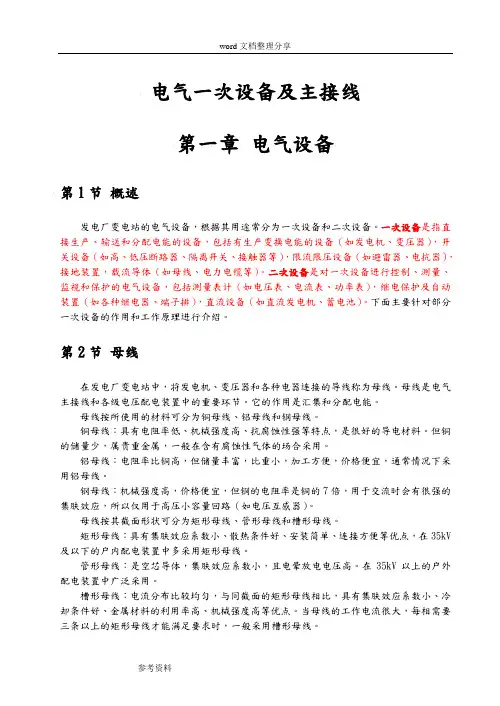

电气一次设备及主接线第一章电气设备第1节概述发电厂变电站的电气设备，根据其用途常分为一次设备和二次设备。

一次设备是指直接生产、输送和分配电能的设备，包括有生产变换电能的设备（如发电机、变压器），开关设备（如高、低压断路器、隔离开关、接触器等），限流限压设备（如避雷器、电抗器），接地装置，载流导体（如母线、电力电缆等）。

二次设备是对一次设备进行控制、测量、监视和保护的电气设备，包括测量表计（如电压表、电流表、功率表），继电保护及自动装置（如各种继电器、端子排），直流设备（如直流发电机、蓄电池）。

下面主要针对部分一次设备的作用和工作原理进行介绍。

第2节母线在发电厂变电站中，将发电机、变压器和各种电器连接的导线称为母线。

母线是电气主接线和各级电压配电装置中的重要环节。

它的作用是汇集和分配电能。

母线按所使用的材料可分为铜母线、铝母线和钢母线。

铜母线：具有电阻率低、机械强度高、抗腐蚀性强等特点，是很好的导电材料。

但铜的储量少，属贵重金属，一般在含有腐蚀性气体的场合采用。

铝母线：电阻率比铜高，但储量丰富，比重小，加工方便，价格便宜，通常情况下采用铝母线。

钢母线：机械强度高，价格便宜，但钢的电阻率是铜的7倍，用于交流时会有很强的集肤效应，所以仅用于高压小容量回路（如电压互感器）。

母线按其截面形状可分为矩形母线、管形母线和槽形母线。

矩形母线：具有集肤效应系数小、散热条件好、安装简单、连接方便等优点，在35kV 及以下的户内配电装置中多采用矩形母线。

管形母线：是空芯导体，集肤效应系数小，且电晕放电电压高。

在35kV以上的户外配电装置中广泛采用。

槽形母线：电流分布比较均匀，与同截面的矩形母线相比，具有集肤效应系数小、冷却条件好、金属材料的利用率高、机械强度高等优点。

当母线的工作电流很大，每相需要三条以上的矩形母线才能满足要求时，一般采用槽形母线。

第3节高压断路器高压断路器是电力系统最重要的控制和保护设备，是开关电器中最完善的一种设备，它的基本功能如下：1、关合状态下为良导体2、开断状态下具有良好绝缘3、能开断额定开断电流以下的电流4、关合短路电流5、高的运行可靠性3.1 高压断路器的类型高压断路器按安装地点分可分为户内型和户外型两种；按灭弧介质及灭弧原理可分为SF6断路器、真空断路器、油断路器（又分为多油、少油断路器）、空气断路器等。

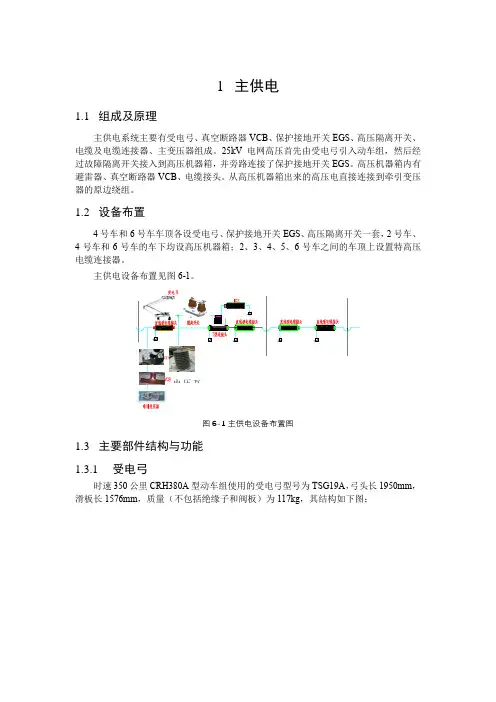

1主供电1.1组成及原理主供电系统主要有受电弓、真空断路器VCB、保护接地开关EGS、高压隔离开关、电缆及电缆连接器、主变压器组成。

25kV电网高压首先由受电弓引入动车组，然后经过故障隔离开关接入到高压机器箱，并旁路连接了保护接地开关EGS。

高压机器箱内有避雷器、真空断路器VCB、电缆接头。

从高压机器箱出来的高压电直接连接到牵引变压器的原边绕组。

1.2设备布置4号车和6号车车顶各设受电弓、保护接地开关EGS、高压隔离开关一套，2号车、4号车和6号车的车下均设高压机器箱；2、3、4、5、6号车之间的车顶上设置特高压电缆连接器。

主供电设备布置见图6-1。

电压互图6-1主供电设备布置图1.3主要部件结构与功能1.3.1受电弓时速350公里CRH380A型动车组使用的受电弓型号为TSG19A，弓头长1950mm，滑板长1576mm，质量（不包括绝缘子和阀板）为117kg，其结构如下图：图6-2受电弓结构当受电弓的电磁阀得电时，压缩空气也经过节流阀一路向气囊充气，同时一路向受电弓的集电头上的滑板气腔内充气；当气囊内气压达到一定压力时，受电弓开始升弓，与接触网接触集取电流。

当受电弓的电磁阀失电时，气囊中的压缩空气压力迅速减小，压缩气体由电磁阀口排向大气，受电弓靠自重落弓。

1.3.2真空断路器VCBVCB的操作机构箱是被螺栓固定在高压设备箱上。

操作机构箱内内置有空气罐，电磁阀，增幅阀，操作气缸及主操作杆等构成操作机构部，由外部信号开闭电磁阀，由此驱动增幅阀，操作气缸，主操作杆，由绝缘操作杆来开闭断路器部的构造。

在断路器左右配置的真空阀，与集电子单元，及与此相连接的中间机构部构成，收纳在Ｔ字形的绝缘支持瓷瓶内。

连接断路器部与操作机构部间的绝缘操作杆，在绝缘与高电压部电气的同时，传达开闭的操作力。

VCB的结构图如下图6-3所示。

图6-3 VCB的结构图真空断路器是为了当牵引变压器在二次侧以后的电路中发生故障时，为迅速、安全、确实地断开过电流为目的安装的，同时、它也是平常开闭主回路一种开关，兼具断路器和开关2种功能的机器。

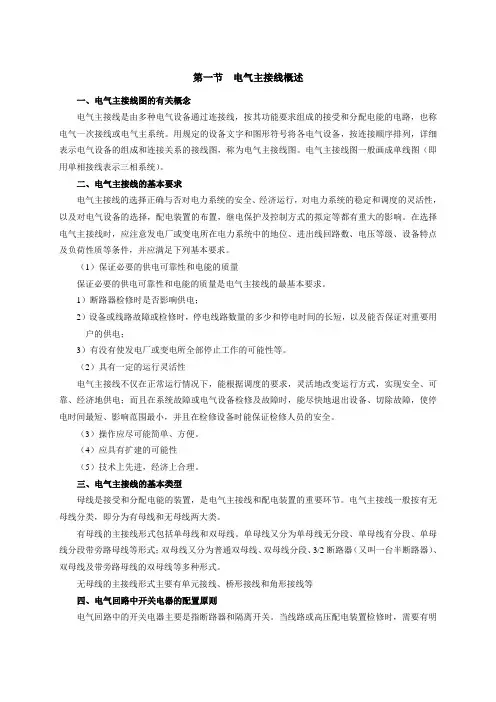

第一节电气主接线概述一、电气主接线图的有关概念电气主接线是由多种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路，也称电气一次接线或电气主系统。

用规定的设备文字和图形符号将各电气设备，按连接顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气主接线图。

电气主接线图一般画成单线图（即用单相接线表示三相系统）。

二、电气主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。

在选择电气主接线时，应注意发电厂或变电所在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件，并应满足下列基本要求。

（1）保证必要的供电可靠性和电能的质量保证必要的供电可靠性和电能的质量是电气主接线的最基本要求。

1）断路器检修时是否影响供电；2）设备或线路故障或检修时，停电线路数量的多少和停电时间的长短，以及能否保证对重要用户的供电；3）有没有使发电厂或变电所全部停止工作的可能性等。

（2）具有一定的运行灵活性电气主接线不仅在正常运行情况下，能根据调度的要求，灵活地改变运行方式，实现安全、可靠、经济地供电；而且在系统故障或电气设备检修及故障时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修设备时能保证检修人员的安全。

（3）操作应尽可能简单、方便。

（4）应具有扩建的可能性（5）技术上先进，经济上合理。

三、电气主接线的基本类型母线是接受和分配电能的装置，是电气主接线和配电装置的重要环节。

电气主接线一般按有无母线分类，即分为有母线和无母线两大类。

有母线的主接线形式包括单母线和双母线。

单母线又分为单母线无分段、单母线有分段、单母线分段带旁路母线等形式；双母线又分为普通双母线、双母线分段、3/2断路器（又叫一台半断路器）、双母线及带旁路母线的双母线等多种形式。

无母线的主接线形式主要有单元接线、桥形接线和角形接线等四、电气回路中开关电器的配置原则电气回路中的开关电器主要是指断路器和隔离开关。
