二次回路及二次回路接线图二次回路的概念二次回路是指用来控制、指示、监测和保护一次电路运行的电路。
二次回路又称二次系统。
按功能二次回路讨分为断路器控制回路、信号回路、保护问路、监测回路和自动化回路，为保证：次回路的用电，还有相应的操作电源回路等。

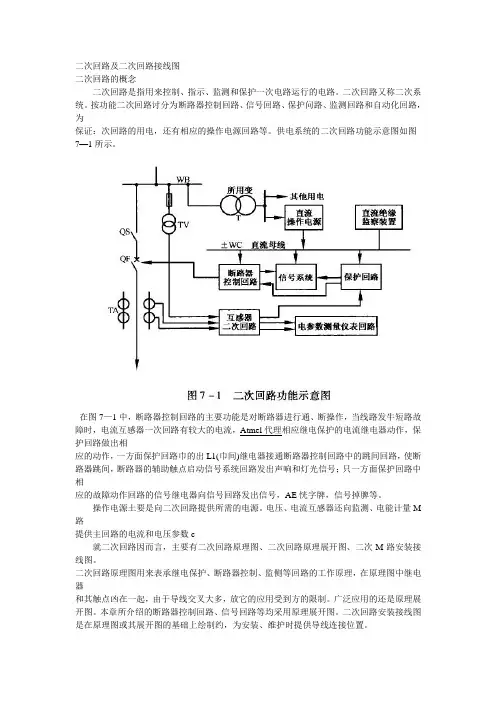

供电系统的二次回路功能示意图如图7—1所示。
在图7—1中，断路器控制回路的主要功能是对断路器进行通、断操作，当线路发牛短路故障时，电流互感器一次回路有较大的电流，Atmel代理相应继电保护的电流继电器动作，保护回路做出相应的动作，一方面保护回路巾的出L1(巾间)继电器接通断路器控制回路中的跳间回路，使断路器跳间，断路器的辅助触点启动信号系统回路发出声响和灯光信号；只一方面保护回路中相应的故障动作回路的信号继电器向信号回路发出信号，AE恍字牌，信号掉脾等。
操作电源土要是向二次回路提供所需的电源。
电压、电流互感器还向监测、电能计量M 路提供主回路的电流和电压参数c就二次回路因而言，主要有二次回路原理图、二次回路原理展开图、二次M路安装接线图。
二次回路原理图用来表承继电保护、断路器控制、监侧等回路的工作原理，在原理图中继电器和其触点凶在一起，由于导线交叉大多，放它的应用受到方的限制。
广泛应用的还是原理展开图。
本章所介绍的断路器控制回路、信号回路等均采用原理展开图。
二次回路安装接线图是在原理图或其展开图的基础上绘制约，为安装、维护时提供导线连接位置。
原理图或原理展开图通常是按功能电路如控制回路、保护回路、信号回路来绘制的．而安装接线图是以设备(如开关拒、仪表锻等中的设备)为对象绘制的。
二次回路的接线要求(1)二次回路接线应符合下列要求：0按图施工，接线正确。
②导线屿电气元件间采用螺栓连接、插接、焊接线压接等，均应牢固可靠。
③盘、柜内的导线不应有接头，ATMEL单片机导线；压线应允损伤。
④吧缆芯线利所配导线的端部均应标明其回路编9，编号应正确、字迹清晰不易脱色0⑤配线应整齐、清晰、美观，导线绝缘应良灯、无损伤。
