第一章测试1.水力发电优点主要有（）。
A:工程建成后同时兼有防洪、灌溉和港运的综合效益B:建设时一次性投资大C:发电过程不产生污染D:发电成本低E:是可再生能源答案:ACDE2.核能发电的生产过程与火力发电基本相同。
（）A:对B:错答案:A3.现代电力系统的发展趋势（）。
A:能源结构的多样性和互补性B:输电方式的新颖性C:控制和调度手段的先进性D:供电技术的优质性答案:ABC4.系统最高电压是在正常运行条件下，在系统任何时间和任何地点上出现的电压的最大峰值。
（）A:错B:对答案:A5.系统标称电压、设备最高电压的数值通常是指相电压。
（）A:对B:错答案:B6.线路传输功率越大，传输距离越远，则所选择的电压等级也应越高。
（）A:对B:错答案:A7.电力系统中各种标称电压的适用（）。
A:220/380V为低压配电电压（工矿企业亦可采用380/660V）B:110～220kV电压等级主要用于区域配电网C:10～110kV为一般电力用户的高压供电电压D:330～1000kV电压等级主要用于长距离输电网答案:ABCD8.10kV中性点电阻接地系统在发生单相接地故障后要求（）。
A:带故障运行2小时B:迅速切断故障线路C:长时间带故障运行D:迅速切断全部线路答案:B9.采用TN-C-S系统时，当PE导体与N导体从某点分开后可以多次合并。
（）A:错B:对答案:A10.二级负荷对供电电源的要求（）。
A:二级负荷的供电系统宜用两回路独立电源供电B:二级负荷的供电系统宜用两回路电源供电C:二级负荷的供电系统必须用两回路电源供电D:二级负荷的供电系统必须用两回路独立电源供电答案:A第二章测试1.年最大负荷Pm是全年中有代表性的最大负荷班的一小时最大负荷。
（）A:错B:对答案:A2.需要系数Kd值的相关因素（）。
A:用电设备组中设备的负荷率B:设备的同时利用系数C:电源线路的效率D:设备的平均效率答案:ABCD3.在确定低压干线上或母线上的计算负荷时，计入同时系数K∑，有功功率同时系数K∑P=0.85,无功功率同时系数K∑Q=0.9。
1 引言随着国民经济的发展和社会科学的进步，现代社会是以信息技术为先导的知识经济时代，这就要求电力工业必须先行，电力工业已成为衡量一个国家综合国力和现代文化水平的标志之一。
众所周知，我国电力发展的起点很低，可是近年来随着社会的迅速发展，电力工业也得到了很大的提高。
截至2009年年底，我国电网规模超过美国，跃居世界第一位。
220V千伏及以上输电线路回路长度39.97万千米、公用变电容量规模16.5亿千伏安，最高输电电压等级不断提升，先后建成了750千伏、1000千伏特高压、+800千伏直流输电线路。
全国发电总装机容量达到8.74亿千瓦，装机容量和发电量已经连续14年居世界第二位。
水电装机容量1.97亿千瓦，稳居世界第一。
水电开发水平、发电设备技术和坝工技术均进入国际先进行列[1]。
国家电网、南方电网、华能集团跨入世界500强行列，大唐集团接近500强的门槛。
电力工业的快速发展还带动了我国装备制造业自主设计、自主创新能力的大幅提升。
我国大型空冷发电机组的开发应用居国际领先地位，并成为世界上大型循环流化床锅炉应用最多的国家。
电力系统的电气设备，按其用途的不同，一般分为一次设备和二次设备两大类，将电能从发电厂的发电机传送至用户电器具直接经过的设备，以及与这些设备电气连接的附属设备，称为一次设备。
一次设备包括：发电机，电力变压器，断路器，隔离开关，电抗器，电力母线，高压输电线路，高压电容器，高压电动机等。
因为一次设备一般都大容量，高压的设备，为了实现运行维护人员对一次设备进行监控，就必须配置一次设备保持电气隔离的低电压，小容量的响应设备，统称这些设备为二次设备。
二次设备的作用：对一次设备和系统运行的状况进行测量，控制，保护和监察的设备。
二次设备包括：控制和信号器具，继电保护及自动装置，电气测量表计，操作电源等。
二次设备之间相互连接并构成电路，称为二次回路，按照接线回路划分，二次设备包括；与电压互感器二次侧连接的设备，与电流互感器二次侧连接的设备以及与直流操作电源系统连接的设备[2]。

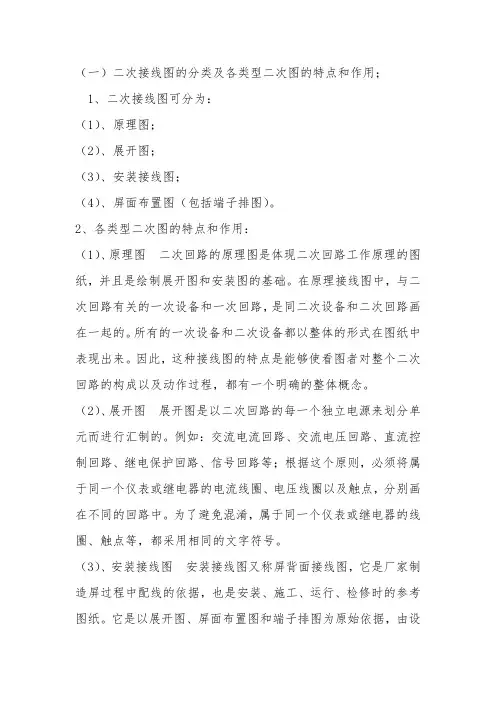

（一）二次接线图的分类及各类型二次图的特点和作用；1、二次接线图可分为：（1）、原理图；（2）、展开图；（3）、安装接线图；（4）、屏面布置图（包括端子排图）。
2、各类型二次图的特点和作用：（1）、原理图二次回路的原理图是体现二次回路工作原理的图纸，并且是绘制展开图和安装图的基础。
在原理接线图中，与二次回路有关的一次设备和一次回路，是同二次设备和二次回路画在一起的。
所有的一次设备和二次设备都以整体的形式在图纸中表现出来。
因此，这种接线图的特点是能够使看图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。
（2）、展开图展开图是以二次回路的每一个独立电源来划分单元而进行汇制的。
例如：交流电流回路、交流电压回路、直流控制回路、继电保护回路、信号回路等；根据这个原则，必须将属于同一个仪表或继电器的电流线圈、电压线圈以及触点，分别画在不同的回路中。
为了避免混淆，属于同一个仪表或继电器的线圈、触点等，都采用相同的文字符号。
（3）、安装接线图安装接线图又称屏背面接线图，它是厂家制造屏过程中配线的依据，也是安装、施工、运行、检修时的参考图纸。
它是以展开图、屏面布置图和端子排图为原始依据，由设计人员绘出。
安装接线图上设备的相对位置应与实际的安装位置相符合。
若可能时应将设备的内部接线画出。
（4）、屏面布置图二次屏的屏面布置是根据二次回路的展开图，选好所用二次设备的型号之后进行的屏面布置图是为了屏面开孔及安装设备时用的。
因此屏面布置图中对设备尺寸及设备间距都按实际大小和比例精确的画出。
二次设备的布置、排列应按一定的顺序，如国家标准：在继电器屏上，一般把电流、电压继电器放在屏面的最上部，中部放置中间、时间、继电器。
下部放置调试工作量较大的继电器、压板及试验部件。
在控制屏上，一般把表记放置在屏的上部，光字牌、指示器、信号灯和控制开关等放置在屏的中部。
（二）二次接线图的绘制原则原理展开图的绘制原则绘制二次接线图的基本原则是，将所有的二次设备元件用国家统一规定的相应图形、文字符号和数字符号表示出，期间的接线按照实际连结顺序绘出。
