电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
工作流程方框图及接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
电感式接近开关的工作原理和应用特点电感式接近开关是一种常用于工业自动化控制系统中的传感器，其工作原理基于感应电磁场的变化。
电感式接近开关通过探测金属物体的电磁特性来实现非接触式的检测和控制，因此在工业生产自动化领域具有广泛的应用。
本文将从电感式接近开关的工作原理和应用特点两个方面进行详细介绍。
一、工作原理电感式接近开关的工作原理基于电磁感应现象，当金属物体靠近电感式接近开关时，金属物体会改变接近开关周围的磁场分布，从而使接近开关感知到磁场的变化，进而触发相应的控制信号。
通过这种方式，电感式接近开关能够实现对金属物体的非接触式探测和检测。
具体来说，电感式接近开关由感应线圈和振荡电路组成，当金属物体靠近感应线圈时，金属物体的导电性使得感应线圈的感应电流发生变化，进而影响振荡电路的频率和幅度，最终输出控制信号。
在工作过程中，电感式接近开关通常会设定一个固定的探测范围，只有当金属物体进入这一范围内时，才能触发开关输出信号，这样可以实现对金属物体的精准探测和检测。
二、应用特点1. 非接触式检测：电感式接近开关能够实现对金属物体的非接触式检测，无需直接接触被检测物体，避免了对被检测物体的损坏和磨损，同时也减少了维护成本。
2. 高精度和灵敏度：电感式接近开关对金属物体的探测精度高，能够实现对小尺寸金属物体的精准检测，并且具有较高的灵敏度，能够快速响应金属物体的变化。
3. 可靠性高：电感式接近开关结构简单，工作原理稳定，易于安装和维护，具有较高的可靠性和稳定性，适用于工业生产现场的恶劣环境。
4. 抗干扰能力强：电感式接近开关能够有效抵抗外部电磁干扰和振动干扰，保证了系统的稳定性和可靠性。
5. 应用范围广：电感式接近开关在自动化生产线、机床加工、包装设备、输送装置等工业应用中有着广泛的应用，能够实现对金属物体的精准检测和控制。
电感式接近开关的工作原理基于感应电磁场的变化，通过非接触式的方式实现对金属物体的检测和控制。
电感式接近开关原理1.电感式接近开关工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。
振荡器产生一个交变磁场。
当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的2.霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。
霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。
3.线性接近传感器的原理线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。
该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。

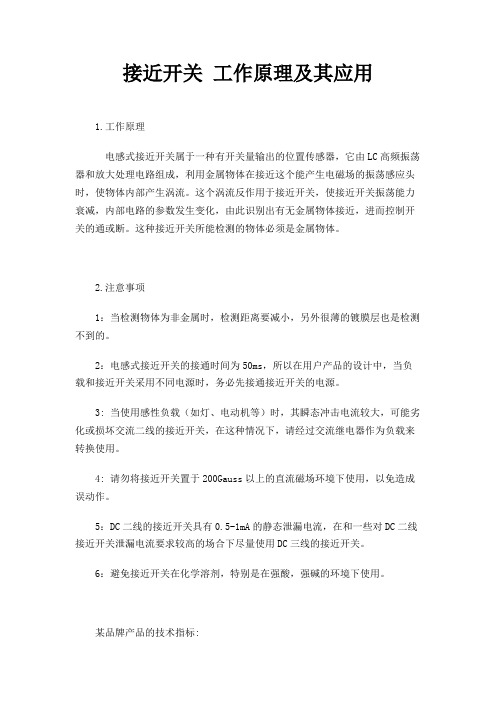

接近开关工作原理及其应用1.工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
2.注意事项1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。
2：电感式接近开关的接通时间为50ms，所以在用户产品的设计中，当负载和接近开关采用不同电源时，务必先接通接近开关的电源。
3: 当使用感性负载（如灯、电动机等）时，其瞬态冲击电流较大，可能劣化或损坏交流二线的接近开关，在这种情况下，请经过交流继电器作为负载来转换使用。
4: 请勿将接近开关置于200Gauss以上的直流磁场环境下使用，以免造成误动作。
5：DC二线的接近开关具有0.5-1mA的静态泄漏电流，在和一些对DC二线接近开关泄漏电流要求较高的场合下尽量使用DC三线的接近开关。
6：避免接近开关在化学溶剂，特别是在强酸，强碱的环境下使用。
某品牌产品的技术指标:额定工作电压(U) 交流供电 20～250V、30～380V 其他电压直流供电 10～30V、10～65V、20～250V 其他电压脉动直流电压 10～65V交直流通用 20～250V输出控制电流(I) 交流二线制 300mA、500mA、大电流1A、2A、3A、5A 直流二线制 200mA直流三、四线制 200mA、400mA交直流通用二线制用交流时300mA、用直流时100mA五线制 1A、3A、5A （继电器触点容量）响应频率 (f) 直流 5～3000Hz交流 5～25Hz电压降(Ud) 交流二线制＜6.5V直流二线制额定电流工作下为＜4V，集成电路的为≈5V 直流三、四线制＜1.2V交直流通用二线制＜7V五线制＜0.01V漏电流(Ir) 交流二线制＜1.6mA（电源电压≤250V）直流二线制＜0.5mA直流三、四线制＜50μA交直流通用二线制＜0.8mA五线制＜1μA耐电压直流传感器 DC 1.5KV（60s）交流传感器 AC 2KV温度特性常温型 -20℃～80℃变化为20℃时检测距离的±10％以内高温型 0℃～120℃低温型 -40℃～60℃检测距离(Sn) 0.8～120mm回差(H) 为检测距离(Sn)的3～10％重复精度(N) 约为回差(H)的10％绝缘电阻＞20MΩ(DC为500V)抗振能力 10～55Hz 1.5mm双振幅防护等级 Ip65～68使用寿命＞100万次,五线制≤100万次环境温度 -20℃～80℃1、概述接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。
电感式接近开关的工作原理
1.感应线圈：电感式接近开关中的感应线圈是一个可以产生磁场的线圈，通常由绕有导线的绝缘环组成。
感应线圈会发出一定频率的高频交变
电流。
2.振荡电路：感应线圈与振荡电路相连，振荡电路的作用是产生高频
交变电流，这个电流会通过感应线圈。
3.目标物体接近：当有金属目标物体接近感应线圈时，目标物体会影
响感应线圈中的磁场，从而改变感应线圈的电感值。
4.电感变化：当目标物体接近感应线圈时，感应线圈中的电感值会发
生变化，这是因为金属物体在感应线圈附近会产生感应磁场，并与感应线
圈产生磁耦合。
这个变化的电感值会影响振荡电路的频率。
5.频率变化：振荡电路会根据感应线圈的电感变化来调节输出频率。
当金属物体靠近感应线圈时，感应线圈的电感值会减小，振荡电路的频率
会增加；当金属物体离开感应线圈时，感应线圈的电感值会增大，振荡电
路的频率会减小。
6.开关动作：经振荡电路调节后的频率会被送入开关电路，开关电路
会根据收到的频率来判断目标物体的距离。
当目标物体接近感应线圈一定
的距离时，开关电路会感知到频率变化，并触发开关动作。
7.输出信号：开关电路触发后，会产生一个输出信号，可以用来控制
其他器件的工作状态。
比如，可以将输出信号接入控制电路，实现对电机、灯光等设备的开关控制。
总结来说，电感式接近开关的工作原理是通过感应线圈的电感变化来检测目标物体的接近情况。
当目标物体接近感应线圈时，感应线圈的电感值发生变化，从而影响振荡电路的频率。
开关电路根据频率的变化来判断目标物体的距离，并触发开关动作，最终产生一个输出信号。
电感式接近开关原理详解电感式接近开关的原理是基于电感耦合效应。
当目标物体靠近电感式接近开关时，会产生磁场变化，进而诱发电感式接近开关中的传感线圈中的感应电流发生变化。
通过测量感应电流的变化，从而可以判断目标物体的靠近程度。
1.磁导效应：磁导效应是通过目标物体的磁导率与空气之间的差异来实现的。
当目标物体靠近电感式接近开关时，目标物体会改变传感线圈周围的磁感应强度。
电感式接近开关通过测量磁感应强度的变化来检测目标物体的靠近程度。
2.涡流效应：涡流效应是通过目标物体的电导率与空气之间的差异来实现的。
当目标物体靠近电感式接近开关时，目标物体会引发传感线圈中的感应电流。
感应电流的大小与目标物体的电导率有关，从而可以判断目标物体的靠近程度。
根据应用需求，电感式接近开关可以采用不同的结构和工作原理。
主要有以下几种类型：1.金属涡流型：金属涡流型电感式接近开关采用涡流效应实现。
当目标物体为金属时，其电导率较高，因此可以更容易地引起传感线圈中的感应电流。
这种类型的电感式接近开关适用于检测金属物体的靠近状态。
2.金属感应型：金属感应型电感式接近开关采用磁导效应实现。
当目标物体靠近传感器时，传感器感应到的磁感应强度会发生变化，从而可以判断目标物体的靠近程度。
这种类型的电感式接近开关适用于检测金属和非金属物体的靠近状态。
3.磁性感应型：磁性感应型电感式接近开关主要通过感应目标物体中的磁场变化来实现。
当目标物体含有磁性物质时，其磁场会影响传感线圈中的感应电流，从而可以判断目标物体的靠近程度。
1.高可靠性：由于电感式接近开关没有机械接触部件，因此其寿命较长，不容易损坏。
2.高精度：电感式接近开关可以实现较高的检测精度，能够准确地检测目标物体的靠近程度。
3.高灵敏度：电感式接近开关对于靠近程度的检测非常敏感，可以实现快速、准确的控制。
4.适应性强：电感式接近开关可适用于多种不同的环境和工况，具有广泛的应用领域。
总之，电感式接近开关是一种在工业控制和自动化领域中广泛使用的传感器。
电感式接近开关电感式接近开关是现代工业中常见的一种接近传感器，广泛应用于自动化控制领域。
它利用电感原理实现对物体的接近程度的检测，并将信号输出给控制系统。
本文将详细介绍电感式接近开关的工作原理、结构特点、应用范围以及市场前景。
一、工作原理电感式接近开关通过感应物体周围的磁场来实现物体接近程度的检测。
它由一个高频振荡电路和一个线圈组成。
当没有物体靠近时，振荡电路中的电感器自感电容较小，振荡电路处于工作状态。
当有物体接近时，物体的金属表面会影响电感器的自感性能，导致电感器的电容发生变化。
这种电容变化会引起振荡电路的频率发生变化，从而产生一个示波器信号输出给控制系统。
二、结构特点电感式接近开关的主要结构特点包括线圈、振荡电路、电源、模拟电路和信号输出电路。
线圈是核心组件，它负责产生磁场并感应物体的接近程度。
振荡电路通过对线圈的高频振荡产生一个特定频率的电磁场。
电源为振荡电路和线圈提供电力，模拟电路用于调节振荡电路的频率和灵敏度。
信号输出电路则负责将检测到的信息转化成示波器信号输出给控制系统。
三、应用范围电感式接近开关广泛应用于自动化控制领域，特别是在工业生产线上，它被用来检测物体的位置、检测零件的装配情况、自动控制机器的运行等。
除此之外，它还可用于车辆领域，如停车辅助系统、车辆碰撞预警系统等。
另外，电感式接近开关还常用于电子设备中的高频振荡电路和无线通信设备中的接近检测。
四、市场前景随着工业自动化水平的不断提高，对接近传感器的需求也在增加。
电感式接近开关作为一种可靠的接近传感器，在许多领域具有广泛的应用前景。
特别是在机械制造、电子设备和汽车制造等领域，电感式接近开关的市场需求将逐渐增加。
此外，随着新兴行业的快速发展，如物联网、智能家居等，电感式接近开关也有望成为关键的传感器组件。
总结电感式接近开关是一种基于电感原理工作的接近传感器，在工业自动化领域具有重要的应用价值。
它通过感应物体周围的磁场实现对接近程度的检测，并将信号输出给控制系统。
电感式接近开关的原理电感式接近开关是一种用于检测金属物体接近的传感器。
它主要由一个线圈和一个金属物体组成。
当金属物体靠近传感器时，线圈中的电感发生变化，从而引起电流和电压的改变，从而检测到金属物体的存在。
电感是指当电流通过线圈时，会在线圈周围产生一个磁场。
这个磁场的强度与线圈中的电流以及线圈的几何形状有关。
当金属物体靠近线圈时，金属物体也会受到这个磁场的影响，从而改变磁场的分布。
金属物体的存在会改变线圈中的电感，这是因为金属物体的存在导致磁场线偏离原来的分布。
这种改变会通过线圈中的电压和电流表现出来。
当金属物体离线圈较远时，磁场分布不受金属物体的影响，电感值保持稳定。
当金属物体靠近时，磁场分布会发生变化，导致电感值的改变。
电感式接近开关通过检测电感的变化来判断金属物体的存在。
当金属物体接近开关时，线圈中的电感发生变化，从而产生一个信号。
该信号通常被转换为一个数字信号，用于判断金属物体的存在或者位置。
电感式接近开关在工业领域中广泛应用。
它可以用于检测自动化生产线上的物体位置，以及检测机器设备上金属部件的存在。
它具有灵敏、可靠、稳定等特点，在工业自动化领域起着重要的作用。
除了金属物体的存在，电感式接近开关还可以检测金属物体的性质。
不同种类的金属具有不同的导电性和磁导率，因此对不同种类的金属物体，电感式接近开关的电感变化也不尽相同。
通过对电感变化的分析，可以判断金属物体的性质。
然而，电感式接近开关也存在一些局限性。
首先，它只能检测金属物体，无法检测非金属物体。
其次，由于金属物体的接近只会改变磁场分布，而不会引起视觉上的变化，因此无法通过肉眼直接观察到金属物体的存在。
最后，电感式接近开关对磁场敏感，因此容易受到外部磁场的干扰，导致误检。
总之，电感式接近开关是一种通过检测电感变化来判断金属物体存在的传感器。
它通过磁场的变化来实现金属物体的探测，并在工业自动化领域中发挥着重要作用。
然而，它也存在一些局限性，需要综合考虑使用场景和需求来选择合适的传感器。
电感式接近开关原理1.电感式接近开关工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。
振荡器产生一个交变磁场。
当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的2.霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。
霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。
3.线性接近传感器的原理线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。
该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。
线性传感器主要应用在自动化装备生产线对模拟量的智能控制。
4. 电感式接近开关工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。
振荡器产生一个交变磁场。
当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。
附录1：部分常用材料的值1、概述接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。
根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。
特性：●非接触检测，避免了对传感器自身和目标物的损坏。
●无触点输出，操作寿命长。
●即使在有水或油喷溅的苛刻环境中也能稳定检测。
●反应速度快。
●小型感测头，安装灵活。
2、类型（1）按配置来分（2）、按检测方法分●通用型：主要检测黑色金属（铁）。
●所有金属型：在相同的检测距离内检测任何金属。
●有色金属型：主要检测铝一类的有色金属。
3、高频振荡型接近传感器的工作原理电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。
振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。
振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。
下面为详细介绍：（1）通用型接近传感器的工作原理振荡电路中的线圈L产生一个高频磁场。
当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。
随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。
然后，振荡减弱直至停止。
传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。
振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。
（2）所有金属型传感器的工作原理所有金属型传感器基本上属于高频振荡型。
和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。
目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。
传感器检测到这个变化并输出检测信号。
（3）有色金属型传感器工作原理有色金属传感器基本上属于高频振荡型。
它有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率的变化。
当铝或铜之类的有色金属目标物接近传感器时，振荡频率增高；当铁一类的黑色金属目标物接近传感器时，振荡频率降低。
如果振荡频率高于参考频率，传感器输出信号。
电容式接近传感器的原理1.电容式接近传感器由高频振荡器和放大器等组成，由传感器的检测面与大地间构成一个电容器，参与振荡回路工作，起始处于振荡状态。
当物体接近传感器检测面对，回路的电容量发生变化，使高频振荡器振荡。
振荡与停振这二种状态转换为电信号经放大器转化成二进制的开关信号。
2.常用术语接近开关两种安装方式的区别一般接近开关有两种安装方式：齐平安装和非齐平安装。
齐平安装：接近开关头部可以和金属安装支架相平安装。
非齐平安装：接近开关头部不能和金属安装支架相平安装。
一般，可以齐平安装的接近开关也可以非齐平安装，但非齐平安装的接近开关不能齐平安装。
这是因为，可以齐平安装的接近开关头部带有屏蔽，齐平安装时，其检测不到金属安装支架，而非齐平安装的接近开关不带屏蔽，当齐平安装时，其可以检测到金属安装。
正因为如此，非齐平安装的接近开关的灵敏度比齐平安装的灵敏度要大些，在实际应用中可以根据实际需要选用1）如同我在3楼第5）条中所说的，接入PLC的三线制接近开关是用NPN型还是用PNP 型，这要看PLC的硬件情况，很难说孰多孰少！主要是由PLC输入电路的结构决定的，是日本式还是欧洲式？现先举西门子公司S7-300 PLC为例，常用的数字量输入模块是32点的SM321,DI32×DC24V（6ES7 321-1BL00-0AA0），该模块的接线图如下所示：从图中可以看出，外部开关量输入触点的公共端接到了电源的正端，这种情况应使用PNP 型接近开关，接线方法按9楼网友所说的。
如果使用NPN型，是不能工作的！2）再看三菱公司的FX1N PLC，输入电路的结构是典型的日本式，接线图如下所示：从图中可以看出，外部开关量输入触点的公共端接到了电源的0V端，这种情况应使用NPN 型接近开关，接线方法还是按9楼网友所说的（只不过PLC的“M”，相当于三菱系列中的“COM”）。
同理，三菱PLC如果使用PNP型接近开关，也是不能工作的！3）本帖中两个插图是在厂商提供的产品样本的基础上补充绘制而成的，供参考。
）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。
PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。
千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。
三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
接近开关按接线方式可分为三线式和两线式。
三线式接近开关有两个端子接直流电源的正极和负极，另一个端子是接近开关的输出端。
接近开关未动作时，输出电流近似为0。
接近开关动作时，输出晶体管饱和导通，管压降近似为0，接近开关的输出晶体管相当于一个触点。
两线式接近开关的两根线兼作电源线和信号线，接近开关未动作时，需要一定的电流来维持电路的工作，所以有一定的漏电流。
两线式接近开关只有两根线，接线方便，可以直接接到PLC的输入端（见图1）。
图中的S/S端子是PLC输入电路内部的公共端。
PLC的输入电流小于逻辑0信号的最大电流（FX系列PLC为1.5mA）时，输入为0信号，PLC的输入电流大于逻辑1信号的最小电流（FX系列为3.5mA）时，输入为1信号。
输入信号如果在二者之间，PLC读入的逻辑状态不定。
FX系列连接两线式接近开关允许的最大漏电流为1.5mA。
S7-200直接连接两线式接近开关允许的最大漏电流为1mA。
两线式接近开关的静态漏电流约为0.5~1.5mA，在选型时，应保证接近开关的漏电流小于PLC逻辑0信号的最大电流，并留有一定的裕量。
如果不能满足这一条件，两线式接近开关可能出现误动作。
使用时最好实测两线式接近开关的漏电流的大小。
1 1、输入传感器为接近开关时，只要接近开关的输出驱动力足够，漏型输入的PLC输入端就可以直接与NPN集电极开路型接近开关的输出进行连接。
如图1。
k但是，当采用PNP集电极开路型接近开关时，由于接近开关内部输出端与0V间的电阻很大，无法提供电耦合器件所需要的驱动电流，因此需要增加“下拉电阻”。
如图。
增加下拉电阻后应注意，此时的PLC内部输入信号与接近开关发信状态相反，即接近开关发信时，“下拉电阻”上端为24V，光电耦合器件无电流，内部信号为“0”；未发信时，PLC内部DC24V与0V之间，通过光电耦合器件、限流电阻、“下拉电阻”经公共端COM构成电流回路，输入为“1”。
下拉电阻的阻值主要决定于PLC输入光电耦合器件的驱动电流、PLC内部输入电路的限流电阻阻值。
通常情况下，其值为1.5—2KΩ，计算公式如下：第一种公式：R≤[（Ve-0.7）/Ii]-Ri式中：R——下拉电阻（KΩ）Ve——输入电源电压（V）Ii——最小输入驱动电流（mA）Ri——PLC内部输入限流电阻（KΩ）公式中取发光二极管的导通电压为0.7V。
第二种公式：下拉电阻≤[输入限流电阻/（最小ON电压/24V）]-输入限流电阻2、输入传感器为接近开关时，只要接近开关的输出驱动力足够，源型输入的PLC输入端就可以直接与PNP集电极开路型接近开关的输出进行连接。
