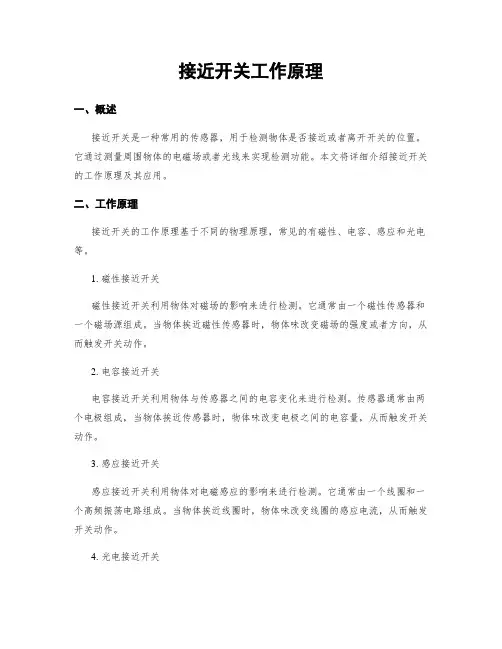

接近开关工作原理一、概述接近开关是一种常用的传感器，用于检测物体是否接近或者离开开关的位置。
它通过测量周围物体的电磁场或者光线来实现检测功能。
本文将详细介绍接近开关的工作原理及其应用。
二、工作原理接近开关的工作原理基于不同的物理原理，常见的有磁性、电容、感应和光电等。
1. 磁性接近开关磁性接近开关利用物体对磁场的影响来进行检测。
它通常由一个磁性传感器和一个磁场源组成。
当物体挨近磁性传感器时，物体味改变磁场的强度或者方向，从而触发开关动作。
2. 电容接近开关电容接近开关利用物体与传感器之间的电容变化来进行检测。
传感器通常由两个电极组成，当物体挨近传感器时，物体味改变电极之间的电容量，从而触发开关动作。
3. 感应接近开关感应接近开关利用物体对电磁感应的影响来进行检测。
它通常由一个线圈和一个高频振荡电路组成。
当物体挨近线圈时，物体味改变线圈的感应电流，从而触发开关动作。
4. 光电接近开关光电接近开关利用物体对光线的遮挡或者反射来进行检测。
它通常由一个发光器和一个接收器组成。
当物体挨近接收器时，物体味遮挡或者反射发光器发出的光线，从而触发开关动作。
三、应用领域接近开关广泛应用于各个领域，包括工业自动化、机械创造、电子设备等。
1. 工业自动化在工业自动化中，接近开关常用于检测物体的位置、运动状态以及物体是否存在等。
例如，在生产线上，接近开关可以用来检测物体是否到达指定位置，从而触发下一步的操作。
2. 机械创造在机械创造中，接近开关可用于检测机器的运行状态、安全保护等。
例如，在机床上，接近开关可以用来检测刀具的位置，从而实现自动刀具更换。
3. 电子设备在电子设备中，接近开关常用于触摸屏、手机、电子锁等。
例如，在触摸屏上，接近开关可以用于检测用户是否接近屏幕，从而实现自动亮屏或者触摸操作。
四、优势和注意事项接近开关具有以下优势：1. 非接触式检测：接近开关无需与物体直接接触，避免了磨损和污染。
2. 高灵敏度：接近开关对物体的检测灵敏度高，能够快速、准确地检测物体的位置和状态。
接近开关工作原理接近开关工作原理是指一种能够检测物体挨近或者离开的装置，常用于自动控制系统中。
它能够通过感应物体的电磁场或者光学信号来实现开关的闭合或者断开，从而控制电路的通断。
接近开关有多种类型，包括磁性接近开关、感应接近开关、光电接近开关等。
下面将分别介绍这些类型的工作原理。
1. 磁性接近开关：磁性接近开关利用物体对磁场的影响来实现开关的闭合或者断开。
当物体挨近磁性接近开关时，它会改变磁场的分布，从而引起磁性接近开关的动作。
磁性接近开关通常由磁铁和磁敏元件组成，当物体挨近时，磁敏元件感应到磁场的变化，产生电信号，从而实现开关的动作。
2. 感应接近开关：感应接近开关利用物体对感应电磁场的影响来实现开关的闭合或者断开。
感应接近开关通常由发射线圈和接收线圈组成，发射线圈产生感应电磁场，当物体挨近时，感应电磁场的分布会发生变化，接收线圈感应到这种变化，从而产生电信号，实现开关的动作。
3. 光电接近开关：光电接近开关利用光的传播和反射来实现开关的闭合或者断开。
光电接近开关通常由发射器和接收器组成，发射器发射光束，当物体挨近时，光束被物体反射或者遮挡，接收器感应到光的变化，从而产生电信号，实现开关的动作。
以上是几种常见的接近开关的工作原理，它们都利用了物体对磁场、感应电磁场或者光的影响来实现开关的动作。
接近开关在自动控制系统中起到了重要的作用，可以实现物体的检测、定位和控制等功能。
在工业领域中，接近开关广泛应用于自动化生产线、机械设备、安全系统等领域。
需要注意的是，不同类型的接近开关适合于不同的应用场景，选择合适的接近开关需要考虑物体的材质、形状、距离等因素。
此外，接近开关的安装和调试也需要注意，确保其正常工作和稳定性。
总结：接近开关是一种能够检测物体挨近或者离开的装置，通过感应物体的电磁场或者光学信号来实现开关的闭合或者断开。
常见的接近开关类型包括磁性接近开关、感应接近开关和光电接近开关。
它们在自动控制系统中起到了重要的作用，广泛应用于工业生产、机械设备和安全系统等领域。

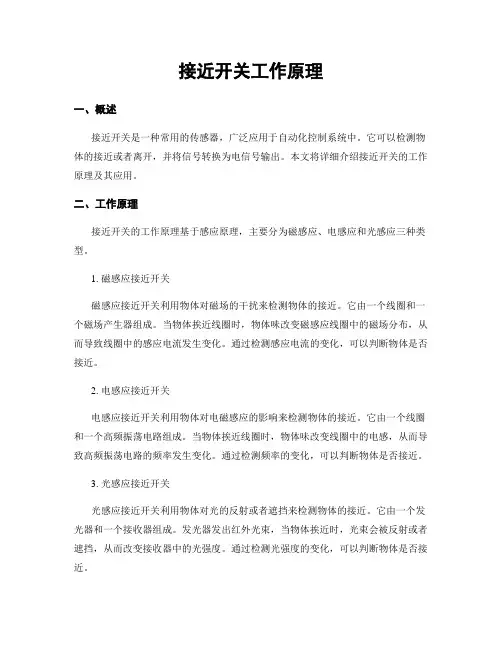

接近开关工作原理一、概述接近开关是一种常用的传感器，广泛应用于自动化控制系统中。
它可以检测物体的接近或者离开，并将信号转换为电信号输出。
本文将详细介绍接近开关的工作原理及其应用。
二、工作原理接近开关的工作原理基于感应原理，主要分为磁感应、电感应和光感应三种类型。
1. 磁感应接近开关磁感应接近开关利用物体对磁场的干扰来检测物体的接近。
它由一个线圈和一个磁场产生器组成。
当物体挨近线圈时，物体味改变磁感应线圈中的磁场分布，从而导致线圈中的感应电流发生变化。
通过检测感应电流的变化，可以判断物体是否接近。
2. 电感应接近开关电感应接近开关利用物体对电磁感应的影响来检测物体的接近。
它由一个线圈和一个高频振荡电路组成。
当物体挨近线圈时，物体味改变线圈中的电感，从而导致高频振荡电路的频率发生变化。
通过检测频率的变化，可以判断物体是否接近。
3. 光感应接近开关光感应接近开关利用物体对光的反射或者遮挡来检测物体的接近。
它由一个发光器和一个接收器组成。
发光器发出红外光束，当物体挨近时，光束会被反射或者遮挡，从而改变接收器中的光强度。
通过检测光强度的变化，可以判断物体是否接近。
三、应用领域接近开关在工业自动化领域有着广泛的应用。
1. 物体检测接近开关可以用于检测物体的接近或者离开，实现对物体的自动识别和控制。
例如，在生产线上，接近开关可以用于检测零件的到位情况，从而实现自动装配。
2. 位置检测接近开关可以用于检测物体的位置，实现对物体位置的控制。
例如，在机械加工中，接近开关可以用于检测刀具的位置，从而实现自动切削。
3. 安全保护接近开关可以用于安全保护，实现对危（wei）险区域的监控和控制。
例如，在机器人操作中，接近开关可以用于检测人员的接近，从而及时住手机器人的运动，避免事故发生。
四、总结接近开关是一种重要的传感器，它通过感应物体的接近或者离开来实现自动控制。
本文介绍了接近开关的工作原理及其应用领域。
通过了解接近开关的工作原理，可以更好地应用于实际工程中，提高自动化控制系统的效率和安全性。
接近开关工作原理接近开关工作原理是一种常用的传感器，用于检测物体的接近或者离开状态。
它可以在工业自动化、机器人技术、安防系统等领域得到广泛应用。
接近开关的工作原理基于感应原理，主要有磁性感应、电容感应和光电感应等几种类型。
1. 磁性感应接近开关：磁性感应接近开关利用物体对磁场的影响来检测物体的接近状态。
它由磁头和开关电路组成。
当被测物体接近磁头时，磁头感受到物体的磁场变化，从而改变开关电路的状态。
通常，磁性感应接近开关可用于检测金属物体的接近状态，如铁、钢等。
2. 电容感应接近开关：电容感应接近开关利用物体对电场的影响来检测物体的接近状态。
它由电容感应头和开关电路组成。
当被测物体接近电容感应头时，物体和感应头之间会形成一个电容，改变开关电路的状态。
电容感应接近开关适合于检测非金属物体的接近状态，如塑料、陶瓷等。
3. 光电感应接近开关：光电感应接近开关利用物体对光线的阻挡来检测物体的接近状态。
它由发光二极管、接收器和开关电路组成。
发光二极管发射红外光束，当被测物体接近时，会阻挡光束，使接收器接收到的光信号发生变化，从而改变开关电路的状态。
光电感应接近开关适合于检测透光性好的物体的接近状态，如玻璃、水等。
接近开关的工作原理可以简单归纳为以下几个步骤：1. 发射信号：根据不同类型的接近开关，发射相应的信号，如磁场、电场或者光束。
2. 接收信号：当被测物体接近接近开关时，物体对信号的影响会被接近开关的感应部份接收到。
3. 处理信号：接近开关通过内部的电路将接收到的信号进行处理，判断物体的接近状态。
4. 输出信号：根据判断结果，接近开关会输出相应的信号，如开关量信号或者摹拟量信号，用于控制其他设备或者系统。
接近开关的工作原理使其具有以下特点：1. 非接触式检测：接近开关与被测物体之间无需直接接触，避免了磨损和污染的问题。
2. 高可靠性：接近开关采用电子元件进行检测，具有较高的稳定性和可靠性。
3. 快速响应：接近开关对物体的接近状态能够快速响应，实现实时控制。
接近开关工作原理1. 概述接近开关是一种常用的传感器，用于检测物体的接近或者离开状态。
它基于不同的工作原理，可以分为磁性接近开关、电容接近开关、光电接近开关等。
本文将详细介绍磁性接近开关和光电接近开关的工作原理。
2. 磁性接近开关的工作原理磁性接近开关利用磁场的作用原理进行工作。
它由一个磁性传感器和一个磁性控制器组成。
当磁性控制器挨近磁性传感器时，磁性传感器会感应到磁场的变化，并产生相应的信号输出。
当磁性控制器离开时，磁场恢复正常，信号输出也相应消失。
这种工作原理使得磁性接近开关在检测金属物体的接近状态时非常有效。
3. 光电接近开关的工作原理光电接近开关利用光的作用原理进行工作。
它由一个发光器和一个接收器组成。
发光器发射出一束光线，当有物体接近时，物体味遮挡光线的传播路径，使得接收器无法接收到发射器发出的光信号。
这样，接收器会产生相应的信号输出，表示物体的接近状态。
当物体离开时，光线的传播路径恢复正常，接收器再也不受到遮挡，信号输出也相应消失。
光电接近开关的工作原理使得它在检测非金属物体的接近状态时非常有效。
4. 磁性接近开关的应用磁性接近开关广泛应用于工业自动化领域。
例如，在生产线上，磁性接近开关可以用来检测物体的位置，控制机器的运行和住手。
在汽车创造中，磁性接近开关可以用来检测车门的关闭状态，以及控制车灯的开关。
此外，磁性接近开关还可以用于安全系统，例如防盗系统、门禁系统等。
5. 光电接近开关的应用光电接近开关也广泛应用于工业自动化领域。
它可以用于检测物体的位置、颜色、形状等特征。
例如，在流水线上，光电接近开关可以用来检测产品的到位情况，以及检测产品的质量。
在包装行业，光电接近开关可以用来检测包装袋的位置和状态，以及控制包装机的运行。
此外，光电接近开关还可以用于物体计数、自动导向等应用。
6. 总结接近开关是一种重要的传感器，用于检测物体的接近状态。
磁性接近开关和光电接近开关是常见的接近开关类型。
接近开关工作原理
接近开关是一种电子设备，它能够感知物体或者人的靠近并进行响应。
它的工作原理主要基于以下几个方面：
1. 接近感应原理：接近开关通常利用物体的电容、电感、光电、超声波等感应原理来检测物体的接近。
当物体靠近接近开关时，感应元件会发生变化，从而触发开关的工作。
2. 电路控制：接近开关内部包含控制电路，可以判断感应元件的状态变化并进行相应操作。
通常，当感应元件发生变化时，控制电路会向外部输出电信号，从而控制其他装置的工作。
3. 检测距离：接近开关的工作距离取决于感应元件的特性和设计。
例如，电容型接近开关利用感应电容的变化来进行检测，其检测距离通常较近；而光电型接近开关利用物体对光的遮挡来进行检测，其检测距离可以较远。
4. 工作方式：接近开关的工作方式可以分为接通式和断开式。
接通式接近开关在感应到物体靠近时输出信号，断开式接近开关在感应到物体靠近时断开输出信号。
这种工作方式可以根据实际需求进行选择。
总之，接近开关通过感应物体的变化来进行检测和响应，利用内部控制电路输出信号来控制其他装置的运行。
不同类型的接近开关具有不同的工作原理和特点，可以应用于各种自动化控制系统中。

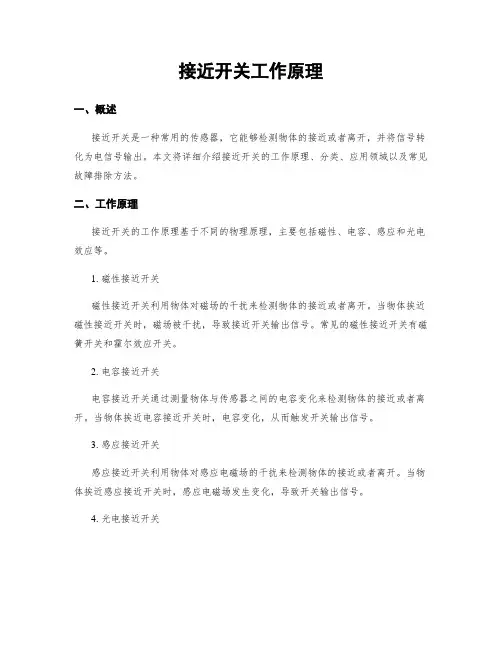

接近开关工作原理一、概述接近开关是一种常用的传感器，它能够检测物体的接近或者离开，并将信号转化为电信号输出。
本文将详细介绍接近开关的工作原理、分类、应用领域以及常见故障排除方法。
二、工作原理接近开关的工作原理基于不同的物理原理，主要包括磁性、电容、感应和光电效应等。
1. 磁性接近开关磁性接近开关利用物体对磁场的干扰来检测物体的接近或者离开。
当物体挨近磁性接近开关时，磁场被干扰，导致接近开关输出信号。
常见的磁性接近开关有磁簧开关和霍尔效应开关。
2. 电容接近开关电容接近开关通过测量物体与传感器之间的电容变化来检测物体的接近或者离开。
当物体挨近电容接近开关时，电容变化，从而触发开关输出信号。
3. 感应接近开关感应接近开关利用物体对感应电磁场的干扰来检测物体的接近或者离开。
当物体挨近感应接近开关时，感应电磁场发生变化，导致开关输出信号。
4. 光电接近开关光电接近开关通过发射光束并检测光束的反射或者被遮挡来检测物体的接近或者离开。
当物体挨近光电接近开关时，光束被遮挡或者反射，从而触发开关输出信号。
三、分类根据接近开关的工作原理和结构形式，可以将接近开关分为以下几种常见类型：1. 磁性接近开关磁性接近开关包括磁簧开关和霍尔效应开关。
磁簧开关通常由一个磁簧和一个触点组成，当磁簧受到外部磁场的影响时，触点闭合或者断开。
霍尔效应开关则利用霍尔元件的磁敏特性，当有磁场作用于霍尔元件时，输出信号发生变化。
2. 电容接近开关电容接近开关通过测量物体与传感器之间的电容变化来检测物体的接近或者离开。
根据电容变化的原理，电容接近开关又可分为静电式和电感式两种类型。
3. 感应接近开关感应接近开关利用物体对感应电磁场的干扰来检测物体的接近或者离开。
感应接近开关通常由高频振荡电路和感应线圈组成，当物体挨近感应线圈时，感应电磁场发生变化，触发开关输出信号。
4. 光电接近开关光电接近开关通过发射光束并检测光束的反射或者被遮挡来检测物体的接近或者离开。
接近开关工作原理接近开关是一种常见的电子元件，广泛应用于自动控制系统中。
它能够通过检测物体的接近或者离开来实现开关的闭合或者断开。
本文将从五个方面详细阐述接近开关的工作原理。
引言概述：接近开关是一种能够检测物体接近或者离开的电子元件，它在自动控制系统中具有重要的作用。
接近开关的工作原理是通过感应物体的磁场、电容、红外线或者超声波等特性来实现的。
正文内容：1. 磁感应接近开关1.1 磁感应原理磁感应接近开关利用物体对磁场的感应来实现开关的闭合或者断开。
当物体接近磁感应开关时，磁感应开关会感应到物体的磁场变化，从而使开关闭合。
1.2 磁感应接近开关的应用磁感应接近开关广泛应用于物流自动化、机械创造等领域。
例如，在生产线上，磁感应开关可以用来检测物体的位置，实现自动化控制。
2. 电容接近开关2.1 电容原理电容接近开关利用物体对电容的影响来实现开关的闭合或者断开。
当物体接近电容接近开关时，物体与电容之间的电容值会发生变化，从而使开关闭合。
2.2 电容接近开关的应用电容接近开关常用于液位检测、物体检测等场景。
例如，在液位检测中，电容接近开关可以用来检测液体的高度，实现自动化控制。
3. 红外接近开关3.1 红外原理红外接近开关利用物体对红外线的反射或者吸收来实现开关的闭合或者断开。
当物体接近红外接近开关时，红外接近开关会感应到红外线的变化，从而使开关闭合。
3.2 红外接近开关的应用红外接近开关常用于人体检测、物体计数等场景。
例如，在自动门系统中，红外接近开关可以用来检测人体的接近，实现门的自动开启。
4. 超声波接近开关4.1 超声波原理超声波接近开关利用物体对超声波的反射来实现开关的闭合或者断开。
当物体接近超声波接近开关时，超声波接近开关会感应到超声波的变化，从而使开关闭合。
4.2 超声波接近开关的应用超声波接近开关常用于距离测量、物体检测等场景。
例如，在自动驾驶车辆中，超声波接近开关可以用来检测车辆与前方障碍物的距离，实现自动刹车。
接近开关工作原理概述：接近开关是一种常用的电子元件，用于检测物体的接近或离开，并将这种状态转换为电信号输出。
它在自动化控制系统中广泛应用，可以实现物体的非接触式检测和控制。
本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。
一、工作原理：接近开关的工作原理基于不同的物理原理，常见的有磁性、电感、电容、光电和超声波等。
以下将分别介绍这些原理：1. 磁性接近开关：磁性接近开关利用磁场的作用，当检测到磁性物体靠近时，磁场发生变化，从而使开关动作。
例如，磁簧开关就是一种常见的磁性接近开关，它由磁簧和触点组成，当磁簧受到外界磁场的影响时，触点闭合或断开。
2. 电感接近开关：电感接近开关利用线圈的电感变化来检测物体的接近。
当有金属物体靠近时，金属物体对线圈的电感产生影响，从而改变线圈的电感值，使开关发生状态变化。
电感接近开关常用于金属物体的检测。
3. 电容接近开关：电容接近开关利用电容的变化来检测物体的接近。
当有物体靠近电容接近开关时，物体与电容传感器之间形成一个电容耦合，导致电容值的变化，从而触发开关动作。
电容接近开关适用于非金属物体的检测。
4. 光电接近开关：光电接近开关利用光的传播和接收来检测物体的接近。
它由发光器和接收器组成，当物体靠近时，光线被遮挡或反射，从而改变接收器接收到的光强度，触发开关动作。
光电接近开关适用于颜色、透明度不同的物体检测。
5. 超声波接近开关：超声波接近开关利用超声波的传播和接收来检测物体的距离。
超声波发射器发出超声波信号，当信号遇到物体并被反射回来时，接收器接收到反射信号，并通过计算时间差来确定物体与开关的距离。
超声波接近开关适用于大距离、不受物体材料影响的检测。
二、分类：根据工作原理和形状结构，接近开关可以分为多种类型。
以下将介绍几种常见的接近开关类型：1. 传感器式接近开关：传感器式接近开关是一种非触点式的接近开关，它通过感应物体的接近来触发开关动作。
根据工作原理的不同，传感器式接近开关又可细分为磁性、电感、电容、光电和超声波等类型。

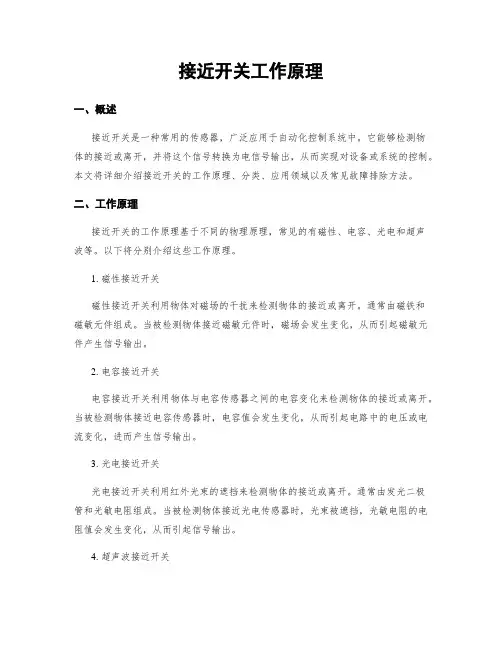

接近开关工作原理一、概述接近开关是一种常用的传感器，广泛应用于自动化控制系统中。
它能够检测物体的接近或离开，并将这个信号转换为电信号输出，从而实现对设备或系统的控制。
本文将详细介绍接近开关的工作原理、分类、应用领域以及常见故障排除方法。
二、工作原理接近开关的工作原理基于不同的物理原理，常见的有磁性、电容、光电和超声波等。
以下将分别介绍这些工作原理。
1. 磁性接近开关磁性接近开关利用物体对磁场的干扰来检测物体的接近或离开。
通常由磁铁和磁敏元件组成。
当被检测物体接近磁敏元件时，磁场会发生变化，从而引起磁敏元件产生信号输出。
2. 电容接近开关电容接近开关利用物体与电容传感器之间的电容变化来检测物体的接近或离开。
当被检测物体接近电容传感器时，电容值会发生变化，从而引起电路中的电压或电流变化，进而产生信号输出。
3. 光电接近开关光电接近开关利用红外光束的遮挡来检测物体的接近或离开。
通常由发光二极管和光敏电阻组成。
当被检测物体接近光电传感器时，光束被遮挡，光敏电阻的电阻值会发生变化，从而引起信号输出。
4. 超声波接近开关超声波接近开关利用超声波的反射来检测物体的接近或离开。
通常由发射器和接收器组成。
发射器发出超声波信号，当超声波遇到被检测物体时，会被反射回来并被接收器接收到，从而产生信号输出。
三、分类根据接近开关的工作原理和结构特点，可以将其分为以下几类：1. 电感式接近开关电感式接近开关利用物体对感应线圈感应的变化来检测物体的接近或离开。
它具有检测距离远、抗污染能力强等优点，适用于恶劣环境下的工业自动化控制。
2. 光电式接近开关光电式接近开关利用物体对红外光束的遮挡来检测物体的接近或离开。
它具有检测距离远、反应速度快等优点，适用于高速运动物体的检测。
3. 电容式接近开关电容式接近开关利用物体与电容传感器之间的电容变化来检测物体的接近或离开。
它具有检测距离远、适应性强等优点，适用于非金属物体的检测。
4. 超声波接近开关超声波接近开关利用超声波的反射来检测物体的接近或离开。
接近开关原理
接近开关
一，电感式接近开关工作原理
电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。
振荡器产生一个交变磁场。
当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。
振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的
电路板图：
原理图：
电感式接近开关传感器的选型及使用、调试方法
电感式接近开关由于其具有体积小，重复定位精度高，使用寿命长，抗干扰性能好，可靠性高，防尘，防油，乃振动等特点，被广泛用于各种自动化生产线，机电一体化设备及石油、化工、军工、科研等多种行业。
一．工作原理
电感式接近开关是一种利用涡流感知物体的传感器，它由高频振荡电路、放大电路、整形电路及输出电路组成。
振荡器是由绕在磁芯上的线圈而构成的LC振荡电路。
振荡器通过传感器的感应面，在其前方产生一个高频交变的电磁场，当外界的金属物体接近这一磁场，并达到感应区时，在金属物体内产生涡流效应，从而导致LC振荡电路振荡减弱或停止振荡，这一振荡变化，被后置电路放大处理并转换为一个具有确定开关输出信号，从而达到非接触式检测目标之目的。
二．电感式接近开关传感器的电气指标
1．工作电压：是指电感式接近开关传感器的供电电压范围，在此范围内可以保证传感器的电气性能及安全工作。
2．工作电流：是指电感式接近开关传感器连续工作时的最大负载电流。
3．电压降：是指在额定电流下开关导通时，在开关两端或输出端所测量到的电压，
4．空载电流：是指在没有负载时，测量所得的传感器自身所消耗的电流。
5．剩余电流：是指开关断开时，流过负载的电流。
6．极性保护：防止电源极性误接的保护功能。
7．短路保护：超过极限电流时，输出会周期性地封闭或释放，直至短路被清除。
三．电感式接近开关传感器的选型
1．根据安装要求，合理选用外形及检测距离。
2．根据供电，合理选用工作电压。
3．根据实际负载，合理选择传感器工作电流。
国内、国际常用色线对照：（供参考）
类型国际国内
+V 棕红
GND 兰黑
Vout 黑绿
四．使用方法
1．直流两线制接近开关的ON状态和OFF状态实际上是电流大、小的变化，当接近开关处于OFF状态时，仍有很小电流通过负载，当接近开关处于ON状态时，电路上约有5V的电压降，因此在实际使用中，必须考虑控制电路上的最小驱动电流和最低驱动电压，确保电路正常工作。
2．直流三线制串联时，应考虑串联后其电压降的总和。
3．如果在传感器电缆线附近，有高压或动力线存在时，应将传感器的电缆线单独装入金属导管内，以防干扰。
4．使用两线制传感器时，连接电源时，需确定传感器先经负载再接至电源，以免损坏内部元件。
当负载电流<3mA 时，为保证可靠工作，需接假负载。
R≤U S/（I L-3）
P>U S2/R
P为假负载消耗功率；
R为假负载阻值；
I L为传感器的负载电流
使用仪器：万用表、示波器、电源（+12V）
调试步骤：
1. 接好电源，测量T1的c极电压应为6V；
2. 用示波器观察T1的e极，应有高频振荡波形；若无振荡波形，应仔细检查电感线圈接线是否正确，T1周围R、C参数是否正确无误，采取相应措施处理，直到出现振荡波形为止；
3. 用示波器观察输出，应为高电平，且LED不亮，然后用金属物体靠近电感线圈，其输出应变为低电平，同时LED亮，说明工作正常；
4. 若不正常，应检查T2、T3、T4的状态及周围元件，无金属物体接近电感线圈时，T2导通，T3、T4截止，有金属物体接近时，T2截止，T4导通。
二，霍尔接近开关工作原理
原理简介：
当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为
U=K·I·B/d
其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。
霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。
霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。
接近开关是工程中经常用到的一种元件设备了，一般来说，接近开关常见的有电容式、电感式和霍尔接近开关三种。
电感式接近开关必须检测金属材料。
电容式传感器可用无接触的方式来检测任意一个物体。
与只能检测金属物的电感式传感器比较，电容式传感器也可以检测非金属的材料。
霍尔接近开关由霍尔原件组成，有低能耗，无损性长寿命的特点。
当接近开关靠近要检测的物体时，其内部的电路开关打开，而当其离开检测物体时，开关关闭，这也是接近开关名字的含义。
几种接近开关的具体检测原理在本文中就不叙述了，若有兴趣可查阅相关资料。
本文主要说明一下
如何与正航电子的CHION 和A5 系列PLC 配合使用接近开关。
下面以最常用的三线NPN 接近开关为例来说明接近开关与PLC 如何接线：
NPN 型指的是接近开关的开关输出元件为NPN 晶体管。
其输出原理图如下：
图中，接近开关有三根线：电源正极（VCC）、电源负极（GND 地线）、输出信号（CTL）。
当检测及控制电路检测到物体接近时，NPN 晶体管打开，输出信号线变为低电平。
当被测物体离开后，NPN 晶体管关闭，输出信号线被Rp 电阻拉高至电源电压。
知道了接近开关的输出原理，我们再了解一下PLC 的输入原理：
PLC 的输入电路如图所示。
输入信号Ix 经过阻容网络滤波，接入光耦OP。
当输入端Ix 和公共端M 之间的电压超过一定值时（15V），光耦打开。
如下两种接线，哪一种对呢？
接线一
接线二
第二种是正确的，应该是PLC 的公共端接电源正极，接近开关的输出线接到PLC 的输入端。
当接近开关检测到物体后，NPN 晶体管打开，Ix 电平变低，电流经电源正极->M-> 光耦->电阻R2->NPN 晶体管->电源负极，PLC 检测到输入。
那么第一种接线方法为什么不正确呢？当接近开关检测到物体时，输出信号电平被拉低，光耦没有输入，当接近开关没检测到物体时，输出信号被VCC 通过Rp 拉高。
逻辑上也是对的呀？
问题就在于Rp。
要分析这个问题，还要谈到PLC 的输入电路构造。
PLC 的输入点使用的是24V 电平信号，因为要抗干扰，所以一般来说，PLC 设计成输入信号电平高于15V 时，认为输入确定为逻辑1，当输入信号低于5V 时，认为输入信号确定为逻辑0，两种电平电压差很大。
这样的输入信号抗干扰能力就比一般的TTL 电平强多了，适合用于工业环境。
所以，在PLC 的输入电路中，R1 和C1 就是起到滤波和抗干扰的作用。
当输入电压比较小时（可能为干扰），R1 起到分流的作用，将一部分电流分走，使光耦不能达到启动的足够电流。
当按照第一种方法接线时，电源电压信号经Rp、R2 串联，到达R1 和光耦输入端。
一般来说，接近开关的内部上拉一般为弱上拉，也就是Rp 比较大，一般为5~100K 欧姆左右。
那么电压经分压后，PLC 输入端的电压也比较低了，可能为几伏到十几伏，达不到逻辑1 的电平要求。
因此，第一种接线方法是错误的，应按照第二种方法接线。
