电感式接近开关原理、接线图及型号含义

接近开关工作原理，及接线图发布者：david 发布时间：2011-4-20 13:30:02 阅读：607次接近开关工作原理1、概述接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。

根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

特点：●非接触检测，避免了对传感器自身和目标物的损坏。

●无触点输出，操作寿命长。

●即使在有水或油喷溅的苛刻环境中也能稳定检测。

●反应速度快。

●小型感测头，安装灵活。

2、类型（1）按配置来分（2）、按检测方法分●通用型：主要检测黑色金属（铁）。

●所有金属型：在相同的检测距离内检测任何金属。

●有色金属型：主要检测铝一类的有色金属。

3、高频振荡型接近传感器的工作原理电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。

振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。

振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。

下面为详细介绍：（1）通用型接近传感器的工作原理振荡电路中的线圈L产生一个高频磁场。

当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。

随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。

然后，振荡减弱直至停止。

传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。

振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。

（2）所有金属型传感器的工作原理所有金属型传感器基本上属于高频振荡型。

和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。

目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。

传感器检测到这个变化并输出检测信号。

（3）有色金属型传感器工作原理有色金属传感器基本上属于高频振荡型。

电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

工作流程方框图及接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

BLJ 系列电感式接近开关
1.工作原理
电感式接近开关属于一种有开关量输出的位置传感器，
它由LC 高频振荡器和放大处理电路组成，利用金属物体
在接近这个能产生电磁场的振荡感应头时，使物体内部
产生涡流。

这个涡流反作用于接近开关，使接近开关振
荡能力衰减，内部电路的参数发生变化，由此识别出有
无金属物体接近，进而控制开关的通或断。

这种接近开
关所能检测的物体必须是金属导电体。

附录1：部分常用材料的值
2.工作流程方框图
3、型号含义
4、产品图
5、接近开关接线图号
JR、JM、JG系列接近开关
接近开关
一、适用范围
电子接近开关是一种理想的电子开关量传感器。

此开关能无接触、无压力、无火花并迅速发出电气指令，准确反应出运动机的位置和行程，而且其定位精度高、响应速度快、使用寿命长、安装调整方便、适
用能力强等优点。

因此，被广泛应用于纺织、机械、卷烟、包装、冶金等设备上，以及配套在各自动化流
水线和PC、PLC的微机自动控制系统中。

二、型号及其含义
JM18 外形编号JM18L－JM表示圆柱螺纹型JG17L－JG表示方型JR34L－JR表示平面圆型
三、外形尺寸mm
备注：上述型号均以NPN常开为例，具体参考N：NPN P：PNP T：为直流二线制R：为继电器输出A：为交流二线制例：M18螺纹型电感式，埋入式感应距离5mm，NPN常开输出。

螺纹圆柱型接近开关（三）
JE电感式接近开关系列
Ø45x100m
m
20mm10mm25mm JE42-AE20-。

电感式接近开关原理1.电感式接近开关工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的2.霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。

霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。

霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。

3.线性接近传感器的原理线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。

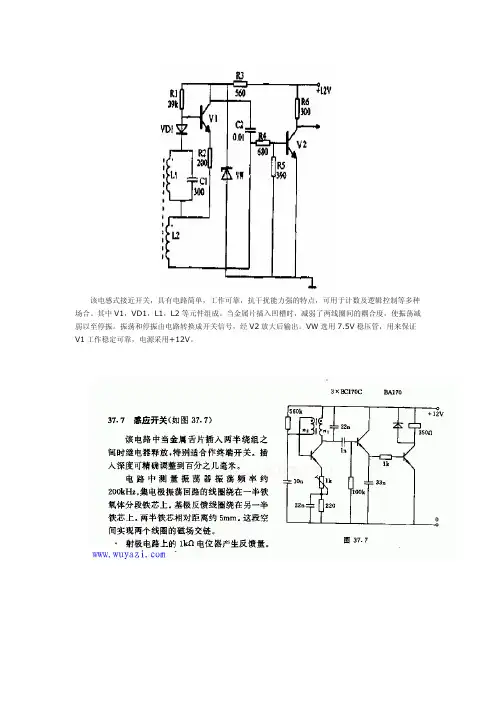

该电感式接近开关，具有电路简单，工作可靠，抗干扰能力强的特点，可用于计数及逻辑控制等多种场合。

其中V1，VD1，L1，L2等元件组成。

当金属片插入凹槽时，减弱了两线圈间的耦合度，使振荡减弱以至停振。

振荡和停振由电路转换成开关信号，经V2放大后输出。

VW选用7.5V稳压管，用来保证V1工作稳定可靠，电源采用+12V。

如图所示是触摸感应开关电路图，该电路由降压整流电路和555触发器组成。

当手触及金属片A时，感应信号就使555内部的比较器翻转置位，K吸合，触点K1-1闭合；若再触发一下A，则K释放，K1-1断开。

光敏电阻延时节电开关电路文章出处：发布时间：2011-11-159:39:30|877次阅读|7次推荐|0条留言在白天光线射到光敏电阻RG之上时，其阻值变得很小，使VT2截止，VT3也截止，C4正极电位为零（或很低），无触发电压加到晶闸管VTH的门极上，晶闸管不导通，使得VD1～VD4所组成的桥路不通，作为负载的灯泡中无电流流过，灯泡不亮。

夜晚或在黑暗中，光敏电阻RG阻值很大，为VT2、VT3导通创造了条件，此时如有声响被驻极晶体传声器BM接收，则VT1工作，C3中就会有电流流过，R6与R12分压使VT2基极电位增高，VT2由截止变为饱和导通，VT2集电极电位降低，VT3跟着导通，C4被迅速充电，C4正极电位升高，当升高到一定程度时VTH门极被触发导通，VD1～VD4所组成的桥路接通，灯泡中流过较大电流而被点亮；随后C4通过R10放电，当C4正极电位低于晶问管VTH触发电压时，晶闸管自动关断，灯泡熄灭。

若再有声响仍重复以上过程。

感应开关是一种利用人体感应原理来控制的晶体管电子开关.如把它安置在某此标上人们进入的非安全区的通道或入口处,当人们靠近它时,感应开关就开感应开关是一种利用人体感单向/双向可控硅触发电路设计原理2011-02-2710:52单向/双向可控硅触发电路设计原理触摸式台灯的控制原理这种台灯的主要优点是没有开关，使用时通过人体触摸，完成开启、调光、关闭动作，给使用带来方便。

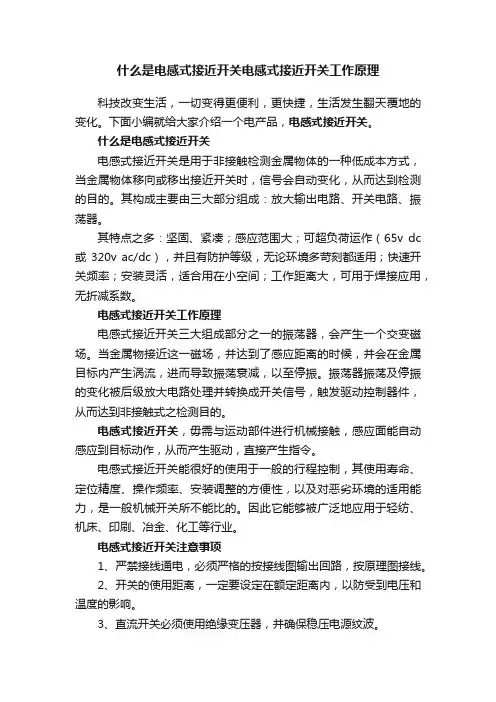

什么是电感式接近开关电感式接近开关工作原理科技改变生活，一切变得更便利，更快捷，生活发生翻天覆地的变化。

下面小编就给大家介绍一个电产品，电感式接近开关。

什么是电感式接近开关电感式接近开关是用于非接触检测金属物体的一种低成本方式，当金属物体移向或移出接近开关时，信号会自动变化，从而达到检测的目的。

其构成主要由三大部分组成：放大输出电路、开关电路、振荡器。

其特点之多：坚固、紧凑；感应范围大；可超负荷运作（65v dc 或320v ac/dc），并且有防护等级，无论环境多苛刻都适用；快速开关频率；安装灵活，适合用在小空间；工作距离大，可用于焊接应用，无折减系数。

电感式接近开关工作原理电感式接近开关三大组成部分之一的振荡器，会产生一个交变磁场。

当金属物接近这一磁场，并达到了感应距离的时候，并会在金属目标内产生涡流，进而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

电感式接近开关，毋需与运动部件进行机械接触，感应面能自动感应到目标动作，从而产生驱动，直接产生指令。

电感式接近开关能很好的使用于一般的行程控制，其使用寿命、定位精度、操作频率、安装调整的方便性，以及对恶劣环境的适用能力，是一般机械开关所不能比的。

因此它能够被广泛地应用于轻纺、机床、印刷、冶金、化工等行业。

电感式接近开关注意事项1、严禁接线通电，必须严格的按接线图输出回路，按原理图接线。

2、开关的使用距离，一定要设定在额定距离内，以防受到电压和温度的影响。

3、直流开关必须使用绝缘变压器，并确保稳压电源纹波。

4、若是有动力线、电力线通过开关引线的周围时，要把金属管套在开关引线上并接地，以防开关受到损坏或者产生错误动作。

电感式接近开关电感式接近开关是现代工业中常见的一种接近传感器，广泛应用于自动化控制领域。

它利用电感原理实现对物体的接近程度的检测，并将信号输出给控制系统。

本文将详细介绍电感式接近开关的工作原理、结构特点、应用范围以及市场前景。

一、工作原理电感式接近开关通过感应物体周围的磁场来实现物体接近程度的检测。

它由一个高频振荡电路和一个线圈组成。

当没有物体靠近时，振荡电路中的电感器自感电容较小，振荡电路处于工作状态。

当有物体接近时，物体的金属表面会影响电感器的自感性能，导致电感器的电容发生变化。

这种电容变化会引起振荡电路的频率发生变化，从而产生一个示波器信号输出给控制系统。

二、结构特点电感式接近开关的主要结构特点包括线圈、振荡电路、电源、模拟电路和信号输出电路。

线圈是核心组件，它负责产生磁场并感应物体的接近程度。

振荡电路通过对线圈的高频振荡产生一个特定频率的电磁场。

电源为振荡电路和线圈提供电力，模拟电路用于调节振荡电路的频率和灵敏度。

信号输出电路则负责将检测到的信息转化成示波器信号输出给控制系统。

三、应用范围电感式接近开关广泛应用于自动化控制领域，特别是在工业生产线上，它被用来检测物体的位置、检测零件的装配情况、自动控制机器的运行等。

除此之外，它还可用于车辆领域，如停车辅助系统、车辆碰撞预警系统等。

另外，电感式接近开关还常用于电子设备中的高频振荡电路和无线通信设备中的接近检测。

四、市场前景随着工业自动化水平的不断提高，对接近传感器的需求也在增加。

电感式接近开关作为一种可靠的接近传感器，在许多领域具有广泛的应用前景。

特别是在机械制造、电子设备和汽车制造等领域，电感式接近开关的市场需求将逐渐增加。

此外，随着新兴行业的快速发展，如物联网、智能家居等，电感式接近开关也有望成为关键的传感器组件。

总结电感式接近开关是一种基于电感原理工作的接近传感器，在工业自动化领域具有重要的应用价值。

它通过感应物体周围的磁场实现对接近程度的检测，并将信号输出给控制系统。

电感式接近开关原理分析——其实很简单我们知道接近开关⼜称⽆触点⾏程开关，它能在⼀定的距离内检测有⽆物体靠近，并做出动作，它有很多种，⽐如电感式（涡流式）、光电式、电容式、霍尔式、微波式、超声波式等，今天给⼤家详细讲解⼀种电感式接近开关原理，通过对它的研究，我们掌握振荡电路、整流电路、放⼤电路等⽅⾯的知识。

在讲解该电路之前，⼤家应该明⽩⼏个概念：振荡电路、涡流、整流、三极管倒相、三极管开关等。

振荡电路就是将直流电变成交流电的电路，由放⼤、反馈、选頻电路组成；涡流是⼀种感应电流，它是在⾦属内部在外部变化的磁场中产⽣的，有其有利的⽅⾯，也有不利的⽅⾯；整流滤波就是将交流电变成直流电的过程，有半波整流、全波整流、桥式整流，滤波是将波动较⼤的直流电变成较为恒定的电流；三极管倒相：共发射极接法中，输⼊与输出相位相反，也就是输⼊低电位输出⾼电位，反之亦然；三极管开关：⼯作中饱和、截⽌区的三极管相当于⼀个开关，导通时相当于短路，截⽌时相当于断路。

好了温故⽽知新，不亦说乎？接着研究我们的电路，请看下⾯的电路图该电路由振荡电路、整流电路、放⼤及执⾏电路、反馈电路组成。

电路图如下振荡电路：由三极管VT1，电阻R1、R2、R3，电容C1、C2、C3，变压器T共同组成了变压器反馈式振荡电路。

R1、R2、R3组成了分压式电流负反馈偏置电路，C1、C2为交流旁路电容，L1、C3为LC选频电路，L2为反馈线圈。

VT1为⾼频三极管，电路属于共发调集振荡电路，产⽣振动频率为20kHz的⾼频电流。

整流电路：由变压器T次级线圈L3、整流⼆极管D1、滤波电容C4、分流电阻R5组成，该电路属于典型的半波整流电路，产⽣⼀个直流⾼电平（1v），推动下⼀级⼯作。

电阻R5的功能有两个：若输出电压过⼤，超过VT2的发射结允许电压时，起分流作⽤，第⼆，当动作停⽌时，释放C4的电荷为下⼀个动作做准备。

⼆极管为肖特基⼆极管。

放⼤及执⾏电路：由三极管VT2、VT3，偏置电阻R6、R7、R8、R9以及继电器等组成，D2为续流⼆极管⽤于保护三极管VT3，K为继电器可以控制其它电路。

电感式接近开关原理1.电感式接近开关工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的2.霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。

霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。

霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。

3.线性接近传感器的原理线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。

电感式接近开关的原理与应用一、工作原理电感式接近开关的核心工作原理是电磁感应。

这种传感器通常包含一个振荡电路，其中包括一个感应线圈。

当一个金属物体接近这个线圈时，其磁场会因为金属物体的导磁性而发生变化。

这种变化导致线圈的电感值发生变化，进而影响振荡电路的振荡频率。

当频率的变化达到一定阈值时，传感器的输出电路会被激活，发出信号。

二、结构组成电感式接近开关主要由以下几个部分组成：1.感应线圈：产生磁场，是检测金属物体的关键部件。

2.振荡电路：用于维持感应线圈的振荡状态。

3.检测电路：检测线圈电感的变化，并将其转换为可检测的电信号。

4.输出电路：根据检测电路的信号，激活或关闭输出。

5.外壳：保护内部电路，适应各种工作环境。

三、特点电感式接近开关的主要特点包括：1.无接触操作：由于基于电磁感应原理，无需直接接触目标物体，减少磨损和维护需求。

2.高灵敏度和精确度：可以检测到非常接近的金属物体，具有很高的响应速度和精度。

3.稳定可靠：对外界环境干扰（如灰尘、水分）的抵抗能力较强。

4.适应性广：能在高温、高压等恶劣环境中稳定工作。

四、应用领域电感式接近开关在许多领域有广泛的应用，例如：1.位置检测：在机器人臂、自动化装配线等领域，用于精确控制和监测设备位置。

2.计数器：在生产线上用于自动计数，例如统计通过的产品数量。

3.速度监测：用于测量旋转或移动物体的速度，如电机的转速监控。

4.安全保护：作为安全限位开关，防止机械设备超出安全范围运行。

五、总结电感式接近开关之所以在各种工业应用中如此重要，主要归功于它们的高灵敏度、可靠性和无接触的工作方式。

它们能够在恶劣的工业环境中稳定工作，提供精确的测量结果，从而优化生产效率和保障设备安全。

Arthur.R。

接近开关型号含义，接近开关型号命名时间：来源：作者：
接近开关型号含义，接近开关型号命名，接近开关型号字母含义
◆ 接近开关型号命名方法,接近开关字母含义
序号分类标记含义
①开关种类无标记/Z 电感式/电感式自诊断C/CZ 电容式/电容式自诊断N NAMUR安全开关X 模拟式
F 霍尔式
V 舌簧式
②外形代号J 螺纹圆柱形B 圆柱形Q 角柱形L 方形
P 扁平形E 矮圆柱形U 槽形
G 组合形T 特殊形
③安装方式无标记非埋入式（非齐平安装式）M 埋入式（齐平安装式）
④电源电压
A 交流20-250V
D 直流10-30V(模拟量:15-30V) DB 直流10-65V
W 交直流20-250V
X 特殊电压
⑤检测距离0.8-120mm 以开关的感应距离为准
⑥
输出状态
K 二线常开
H 二线常闭
C 二线开闭可选SK 交流三线常开SH 交流三线常闭ST 交流三线开+闭。

电感式接近开关的原理及使用方法电感式接近开关是一种常用的开关仪器，被广泛的应用于工业、化工、机电、石油、军工、科研等多个行业当中，今天我们要为大家介绍的是电感式接近开关的原理及使用方法。

电感式接近开关简介电感式接近开关是一种利用涡流感知物体的感测器，它由高频振荡电路、放大电路、整形电路及输出电路组成。

电感式接近开关有很多分类，按外形分类有圆柱形、方形和槽型等。

按检测方法分类有通用型、所有金属型和有色金属型三种，通用型主要用于检测黑色金属；后两种类型则是用振荡频率检测电路来检测振荡状态的变化。

电感式接近开关结构组成电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器是由绕在磁芯上的线圈而构成的LC振荡电路。

振荡器通过感测器的感应面，在其前方产生一个高频交变的电磁场，当外界的金属物体接近这一磁场，并达到感应区时，在金属物体内产生涡流效应，从而导致LC振荡电路振荡减弱或停止振荡，这一振荡变化，被后置电路放大处理并转换为一个具有确定开关输出信号，从而达到非接触式检测目标之目的。

电感式接近开关的工作原理电感式接近开关是利用电涡流效应制造的感测器。

电涡流效应是指，当金属物体处于一个交变的磁场中，在金属内部会产生交变的电涡流，该涡流又会反作用于产生它的磁场这样一种物理效应。

利用这一原理，以高频振荡器中的电感线圈作为检测元件，当被测金属物体接近电感线圈时产生了涡流效应，引起振荡器振幅或频率的变化，由感测器的信号调理电路将该变化转换成开关量输出，从而达到检测目的。

电感式接近开关使用方法1.直流两线制接近开关的ON状态和OFF状态，实际上是电流大、小的变化，当接近开关处于OFF状态时，仍有很小电流通过负载，当接近开关处于ON状态时，电路上约有5V的电压降，因此在实际使用中，必须考虑控制电路上的最小驱动电流和最低驱动电压，确保电路正常工作。

2.直流三线制串联时，应考虑串联后其电压降的总和。

3.如果在感测器电缆线附近，有高压或动力线存在时，应将感测器的电缆线单独装入金属导管内，以防干扰。

电感式接近传感器工作原理电路图
电感式接近传感器工作原理
接近传感器是一种具有感知物体接近能力的器件。

它利用位移传感器对所接近物体具有的敏感特性达到识别物体接近并输出开关信号的目的，因此，通常又把接近传感器称为接近开关。

电感式接近传感器是一种利用涡流感知物体接近的接近开关。

它由高频振荡电路、检波电路、放大电路、整形电路及输出电路组成，如图所示。

感知敏感元件为检测线圈，它是振荡电路的一个组成部分，在检测线圈的工作面上存在一个交变磁场。

当金属物体接近检测线圈时，金属物体就会产生涡流而吸收振荡能量，使振荡减弱直至停振。

振荡与停振这两种状态经检测电路转换成开关信号输出。

图:电感式接近传感器工作原理框图
电感式接近传感器只对金属对象敏感﹐因此电感式接近传感器不能应用于非金属对象检测。

同时﹐由于高频振荡线圈产生的交变磁场是散射的﹐这样当金属对象不断接近传感器的前端时，会触发传感器状态的变化﹐而且在传感器的周围出现金属对象时传感器也会发出
讯号。

对检测正确性要求较高的场合或传感器安装周围有金属对象的情况下﹐需要选用屏蔽式电感性接近传感器﹐因为这种类型的传感器事先已经将振荡线圈周围的磁场进行了屏蔽﹐只有当金属对象处于传感器前端时才触发传感器状态的变化。

另外﹐电感式接近传感器的检测距离会因被测对象的尺寸﹑金属材料﹐甚至金属材料表面镀层的种类和厚度不同而不同; 因此﹐使用时应查阅相关的参考手册。

一、简介JX40系列精密电感式直流接近开关是根据电涡流效应原理制成的自动化开关器件。

按美国军用规范设计生产，采用不锈钢螺纹圆管封装，防潮、防尘，可在恶劣环境下长期连续工作。

广泛用于轻工、化工、纺织、印刷、机械、冶金、电信、交通以及计算机等领域，完成所需的位置控制、加工尺寸控制、自动计数、各种流程的自动衔接、液体控制、转速检测等各种功能，是计算机控制自动化生产设备、常规控制设备等方面的理想传感器件。

二、基本原理JX40系列精密电感式直流接近开关由高频振荡器、检波放大器、比较器、驱动电路组成，振荡器采用专用精密稳幅集成电路，其产生的交变磁场在接近金属物体表面形成电涡流，该电涡流场反过来影响振荡器幅度，使得振荡器幅度随被测金属物体靠近而减小，经检波放大与动作距离设定值比较产生二进制的开关信号，由驱动电路输出，从而起到"开"、"关"的控制作用。

这种基于精密稳幅集成电路振荡器的精密电感式接近开关，比传统基于振荡器起、停振产生开关信号的普通电感式接近开关，其定位准确性、时间和温度稳定性以及长期可靠性都要大大提高。

三、性能指标1、非接触测量、永不磨损。

2、位置检测精度高，检测距离远。

动作距离：1～30mm；重复定位精度高。

3、全密封结构，可在油水、酸碱、粉尘等恶劣环境下长期工作。

4、抗干扰能力强，高可靠性，长寿命。

5、安装方便，回差复位，无开关瞬态抖动。

6、具有动作状态指示灯现场指示，输出可长线远传。

7、负载能力：阻性负载，最大负载电流100mA；响应频率：0～10kHz。

8、工作电压：+15～30Vdc；工作电流：不接负载时最大15mA；工作温度：-40℃～85℃。

9、用M16×1不锈钢螺纹管封装，壳体长75mm。

Φ14探头不锈钢螺纹管外壳1~5mm 动作距离四、外型尺寸示意图五、接线示意图JX40系列精密电感式直流接近开关具有独特的接线容错保护电路，电源VCC 与地线COM 反接永久不会烧坏；输出OUT 与地线COM 反接永久不会烧坏；其它错误接线方式短时间不会损坏。

电感式接近开关原理电感式接近开关是一种利用电感的原理来检测金属物体接近或离开的一种开关装置。

电感式接近开关通常由线圈和振荡电路组成，当金属物体接近开关时，会改变线圈中感应电磁场的强度，从而引起振荡电路的变化。

以下将详细介绍电感式接近开关的原理及其应用。

1.原理：电感式接近开关的原理基于磁感应定律和感应电磁场的产生。

当线圈中通以交流电流时，会在线圈周围产生一个磁场。

当金属物体接近线圈时，会改变磁感应强度，从而引起线圈中感应电动势的变化。

通过检测这种变化，可以实现对金属物体的接近或离开的检测。

2.结构：电感式接近开关通常由线圈、电子振荡电路和输出电路组成。

线圈是电感式接近开关的核心部件，其绕制在一个非磁性材料的芯片上。

线圈中通以交流电流，产生感应电磁场。

电子振荡电路负责产生交流电流以及检测感应电动势的变化。

输出电路则将感应信号转化为数字或模拟信号输出给其他电路使用。

3.工作原理：电感式接近开关的工作原理是通过改变感应电磁场的强度来实现对金属物体接近或离开的检测。

当金属物体接近线圈时，金属物体会短路线圈中的感应电磁场，导致感应电动势的变化。

振荡电路会对感应电动势的变化进行检测，如果感应电动势的变化超过了设定的阈值，则输出电路会发出相应信号，表示有金属物体接近。

4.特点与应用：-对金属物体的非接触式检测，可以避免机械接触的磨损和故障。

-检测距离较远，一般可达到数毫米到数厘米。

-输出信号稳定，抗干扰能力强。

-可以工作在恶劣环境中，如高温、高湿度等。

-金属零件的检测：例如在流水线上检测金属零件的存在和位置，以实现自动化生产。

-手持工具安全保护：例如电动工具中的电感式接近开关可以感知用户是否握紧工具，从而避免操作不当而造成的危险。

-电梯门和自动门控制：通过安装电感式接近开关，可以实现电梯门和自动门的开关控制，提高安全性和便利性。

总结：电感式接近开关通过感应电磁场的变化来检测金属物体的接近或离开。

其工作原理简单而可靠，并且具有非接触式检测、检测距离远、稳定输出等特点。

电感式接近开关原理、接线图及型号含义
电感式传感器工作原理
电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

2．传感器选型指南
选择应用最佳传感器的4个步骤：
步骤1 按外壳形状
步骤2 按动作距离
步骤3 按电气数据和输出形式
步骤4 按其它技术参数
3.接近开关型号及含义
5. FRB12E5PKD 电感式传感器
输出方式 PNP 常开
检测距离（Sn ） 5mm
响应频率 800Hz
输出电流 200mA
工作温度 -20℃～80℃ (未结冰状态)
设定工作距离 Sn 80％
回差距离 Sn 10％
重复精度 Sn 3％
标准检测物体 18*18*1t
极性保护 有
短路保护有
动作指示 LED
外壳材料黄铜镀铬
防护等级 IP67
