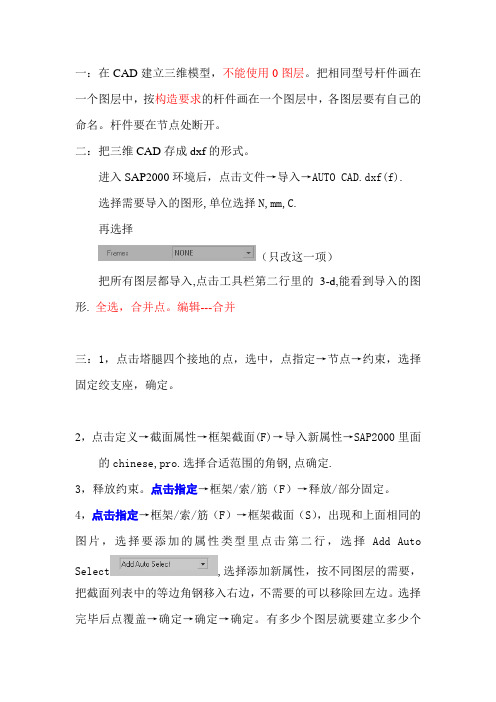

一：在CAD建立三维模型，不能使用0图层。
把相同型号杆件画在一个图层中，按构造要求的杆件画在一个图层中，各图层要有自己的命名。
杆件要在节点处断开。
二：把三维CAD存成dxf的形式。
进入SAP2000环境后，点击文件→导入→AUTO CAD.dxf(f).选择需要导入的图形,单位选择N,mm,C.再选择（只改这一项）把所有图层都导入,点击工具栏第二行里的3-d,能看到导入的图形. 全选，合并点。
编辑---合并三：1，点击塔腿四个接地的点，选中，点指定→节点→约束，选择固定绞支座，确定。
2，点击定义→截面属性→框架截面(F)→导入新属性→SAP2000里面的chinese,pro.选择合适范围的角钢,点确定.3，释放约束。
点击指定→框架/索/筋（F）→释放/部分固定。
4，点击指定→框架/索/筋（F）→框架截面（S），出现和上面相同的图片，选择要添加的属性类型里点击第二行，选择Add Auto Select,选择添加新属性，按不同图层的需要，把截面列表中的等边角钢移入右边，不需要的可以移除回左边。
选择完毕后点覆盖→确定→确定→确定。
有多少个图层就要建立多少个Add Auto Select，并且也要有自己的名字。
5，点击第二行工具栏右边的“门“，杆件会恢复原来的样子。
6，点定义→荷载模式添加feng荷载作为LIVE荷载，点击添加新荷载→确定。
7，定义→组合→修改/显示组合，把比例系数改成1→确定。
四：1，加荷载，选中加荷载的点。
看不清楚可以用旋转3d视图调整。
选点以后点击指定——节点荷载——力如果加风荷载，荷载工况名称需要改为“feng”,Y，Z轴是0，X轴写所加风荷载大小，方向根据实际方向与坐标轴相对比决定正负号。
把所有承受荷载的点全部加上。
2，如果同一点上加完风荷载后还承受重力荷载，需要再选中点→指定→节点荷载→力荷载工况名称改为DEAD，选项点“添加到现有荷载”，X，Y轴为0，Z轴写重力荷载的大小，负号，确定。
高等结构动力学Sap2000上机作业1.例10.1计算简支梁频率与振型。
比较取不同单元数时周期的变化规律，并与精确解比较。
1.1sap2000计算过程：（1）建立计算简图：文件→新建模型→选定单位（N,m,C）→梁（2）划分梁单元分别为5单元，10单元，20单元。
选中对象，编辑→编辑线→分割框架在分割框架对话框分别键入5，10，20。
（3）定义单元的材料：定义→材料→添加新材料显示对话框如下图（4）定义单元截面：截面属性→框架截面→添加新属性。
对话框如图截面属性修正如图：（5）定义质量源（6）选中全部单元，指定→框架→框架截面→将截面名“FSEC2”赋予选中单元（7）定义分析类型：定义→荷载工况→选“MODAL”→修改显示荷载工况。
（8）分析→设置分析选项（9）分析→运行分析→现在运行（10）结果i）10单元前6阶振型图ii）周期与频率的计算结果表单元数为5计算结果：单元数为10计算结果：单元数为20计算结果：对比取三种单元数计算所得的周期和频率表可知，单元数取值越大，计算结果越相近。
1.2精确解应用第五章无限自由度体系的振动理论来判断。
由等截面简支梁的计算公式：n n ωλ==158.9483/rad s ω===Sap2000算出的158.948/rad s ω=故比较精确解计算结果可知计算机结果准确，且单元划分越多，越接近精确值。
2.用有限元计算图示梁的频率与振型，并与精确解比较。
尺寸、材料与例10.1同。
2.1悬臂梁2.1.1sap2000计算过程：（1）建立计算简图：文件→新建模型→选定单位（N,m,C ）→梁→选定框架梁支座，将其支座由铰接改为固结和自由。
（2）划分梁单元为10个单元。
选中对象，编辑→编辑线→分割框架 在分割框架对话框键入10。
得到模型如下图。
（3）定义单元的材料：定义→材料→添加新材料如题1。
（4）定义单元截面：截面属性→框架截面→添加新属性→“FSEC2”→截面属性修如题1。
sap2000教程SAP2000⼊门●图形介⾯SAP2000图形介⾯（GUI）⽤于建⽴模型，分析，设计及显⽰结构状况。
●结构模型以如下的内容描述结构物·材料性质·梁、柱或桁架杆件的FRAME单元·墙、楼板或其他薄板的SHELL单元·表⽰单元接合处的JOINTS·⽀承JOINTS的约束（RESTRINTS）及弹簧（SPRINGS）·荷载含⾃重、温度、地震及其他·经SAP2000分析后，亦可显⽰荷载导致的位移、应⼒及反⼒图形介⾯提供多种有效⼯具去建⽴结构模型，甚⾄可利⽤内定基本模型及最佳设计去修正模型。
●坐标系统所有位置的定义皆使⽤单⼀整体坐标系。
此为三次元，右⼿定则的直⾓坐标系。
三轴为X、Y、Z。
结构模型的各成份（JOINT，FRAME单元，SHELL单元等）皆依各⾃的局部坐标系去定义性质，荷载及反应值。
局部坐标的三轴为1，2及3。
于建⽴或显⽰结构模型时尚可另建补助坐标系统。
●主视窗含完整的图形介⾯。
利⽤Windows的操作此视窗可移动，改变尺⼨，最⼤最⼩化或关闭。
主标题位于主视窗的顶部，显⽰程序名及模型名。
●功能列位于功能列的功能含SAP2000所提供的⼤部分功能。
●主⼯具列提供快速操作功能，特别是有关显⽰的操作，⼤部分功能皆可由功能列上执⾏。
●浮动⼯具列提供变更模型的快速指令，所有功能皆包含于功能列上。
浮动⼯具列可利⽤⿏标左键移动或变形。
●显⽰视窗显⽰视窗显⽰模型的⼏何形状，亦可包括单元性质，荷载，分析结果。
并可同时显⽰四个视窗。
各视窗有独⾃的视点，显⽰类型，显⽰选项。
例如未变形模型显⽰于1个视窗荷载另1个视窗，动能变形于第3视窗，设计应⼒⽐于第4视窗。
也可以为四种不同类型的未变形模型或其他，⼀个平⾯，两向⽴⾯及⼀个透视。
每次仅有⼀显⽰视窗“可动作（Active）”，浏览及显⽰操作仅于⽬前可动作视窗有效，可按⼀下标题列或视窗范围内使该视窗变为可活动。
1 问：能够移动工具栏中的按钮么？答：当然可以——拖住工具栏的双线指示位置，可以移动到不同的位置处，或者可以完全的关闭它。
2 问：如果偶尔选错一个对象，该如何去掉它？答：简单的再次单击这个对象来去掉它，或者点击清除选择按钮…clr‟来去掉全部所选的对象。
注意到与这个按钮相邻的还有两个相关按钮，一个是…ps‟按钮来获取前一次选择；一个是‟all‟按钮来选择全部点、线、面。
3 问：右下角下拉菜单中的“Global”指的是什么？答：它指的是当前显示的坐标系。
在同一个模型中用户可以建立多个坐标系，可以是笛卡尔坐标系或者柱坐标系。
如果用户定义了多个坐标系，那么可以在SAP2000 屏幕右下角的默认为“Global”的下拉菜单中进行切换。
4 问：如何显示构件的局部坐标轴？答：点击视图>设置建筑视图选项，在对话框中勾选框架/索/钢束前面的局部坐标轴选项，可以显示红、白、蓝三个颜色的箭头，代表1,2,3 轴。
参考美国国旗的颜色来记住这个是有效的方法，红色对应１轴；白色对应２轴；蓝色对应３轴。
请注意这个视图菜单>设置建筑视图选项命令，设置局部坐标轴的显示不仅适用于框架对象，也适用于节点、壳面及连接对象。
5 问：如何改变构件的长度？答：在要改变构件的端点处点击鼠标右键，然后在弹出的点信息对话框中编辑构件端点要移动到的位置的坐标。
6 问：如何改变框架单元的截面属性？答：首先，选择框架单元，点击指定>框架/索/筋>框架截面，选择新的截面属性。
如果在左侧的截面属性菜单中没有看到需要的截面，那么可以用…Import（导入）‟下拉菜单，能够导入标准的型钢截面（Chinese.pro文件为中国型钢库文件）。
也可以选择…Add（添加）‟。
可以添加任意材料的非标准截面、截面设计器截面、变截面以及自动截面选择列表。
7 问：导入AutoCAD 生成的.dxf文件时，需要注意那些问题？答：(1)要导入的对象不能位于0层；(2)模型中最好用直线来简化模型，不能包含多义线；(3)导入时注意选择合适的单位，初始单位与导入时的单位要统一；(4)CAD 通常的操作平面为x-y平面，导入CAD平面图时，SAP中向上方向为z 方向，导入CAD 立面图时，注意将向上的方向指定为y向。

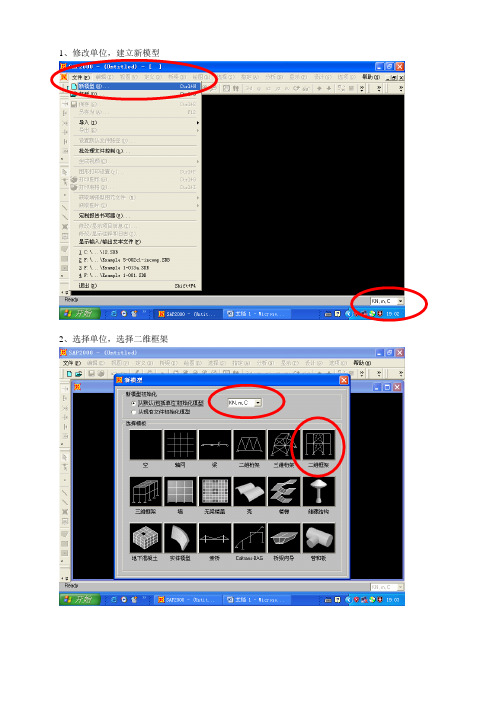

1、修改单位，建立新模型2、选择单位，选择二维框架3、选择刚架，编辑框架尺寸；4、编辑轴网数据6、对底层结点指定约束。
8、定义混凝土强度9、选择混凝土CONC，修改其属性；10、修改材料强度；11、定义梁、柱截面12、添加矩形截面13、定义截面尺寸和材料；14、定义截面设计类型和保护层厚度15、同理，定义矩形柱截面材料、尺寸；16、定义设计类型和保护层厚度17、选择梁构件18、指定梁构件截面19、指定梁构件截面为前面定义的BEAM；20、选择柱构件21、选择柱构件22、指定柱构件截面为前面定义的col；23、定义荷载工况；24、分别定义恒载（DEAD）、活荷载（LIVE）、风荷载（WIND）、地震（QUAKE）工况；图示为地震工况定义的情况；25、荷载工况定义完毕；26、定义分析工况；27、分析工况列表，一般不需改动；28、定义组合工况29、添加新组合；30、定义组合工况1.2恒+1.4活31、定义组合工况1.2恒+1.4风32、定义组合工况1.2恒+0.6活+1.3地震33、选择顶层梁34、指定顶层梁荷载；35、输入均布恒载15；36、同理，指定其他楼层梁恒荷载；37、同理，选择顶层梁，输入均布活载3；38、选择楼层梁39、输入楼层梁活荷载；40、选择楼层结点；41、在结点处输入风荷载；42、同理，在结点处输入地震荷载；43、设置分析选项；44、设置运行选项45、运行保存目录；你的姓名-你的学号46、运行中——>运行完毕；47、显示各工况内力；48、显示组合内力；49、如果需重新编辑修改，运行后需要解锁；50、将此目录下的文件刻盘。
文章由情难枕精心整理，希望对大家的学习和工作带来帮助整理人： 情难枕 整理时间：2011-4-10SAP2000® 空间结构 线性和非线性 静力和动力 分析设计软件系统使用教程Computers and Structures, Inc.Berkeley, California, USA北京金土木软件技术有限公司北京车公庄大街 19 号 中国建筑标准设计研究院 100044Version 9 2004-11版权计算机程序SAP2000 及全部相关文档都是受专利法和版权法保护的产品。
全球范围的所有权属于Computers and Structures，Inc.（SAP2000 中文版版权同属于北京金土木软件技术有限公司）。
如果没有Computers and Structures, Inc. 的预先书面许可，未经许可的程序使用或任何形式的文档复制一律禁止。
更多信息和此文档的副本可从以下获得：北京金土木软件技术有限公司北京车公庄大街19号中国建筑标准设计研究院100044电话：86-10-8838 3866传真：86-10-8838 1056 电子邮件：*********************.cn网址：Computers and Structures, Inc.1995 University Avenue Berkeley, California 94704电话：(510) 845-2177传真：(510) 845-4096 电子邮件：********************（对于一般问题）电子邮件：***********************（对于技术支持问题）网址：© Copyrig ht C ompu ters and Structu res, Inc., 1978-2004.The CSI Log o is a registered trademark of C ompu ters and Structu res, Inc.SAP2000 is a registered trademark of Compu ters and Structures, Inc.Windows is a registered trademark of Microsoft C orporation.Adobe and Acrobat are registered trad emarks of Adobe Systems Incorporated.2免责声明SAP2000 的开发及文件编制投入了相当多的时间、努力及费用。
1、绘制计算简图--------CAD建立几何模型在CAD中绘制水平框架计算简图，计算跨度、高度取构件中心间距，需要注意的有以下几项：1、将每跨度、高度范围内的构件绘制为一个线单元，在导入程序后会自动生成节点；2、不要在“0”图层绘制，需新建一图层进行绘制，图层名可自定义，计算简图绘制完毕后另存为.dxf文件；3、画图应以米为单位，图应在远点；4、曲线，应分段为直线，再导入；2、导入.dxf文件1、打开SAP2000程序。
在导入.dxf文件之前，先将右下角的单位一栏里的默认单位制改为“KN.m.C”，否则导入文件后会造成节点处出错；2、选择“文件-导入-AutoCAD.dxf文件”菜单导入.dxf文件，在随之打开的菜单中选择坐标系向上方向为”Y”方向，由于上步已将单位制改为“KN.m.C”，此部中不需要在做修改，直接确定；下一选框中frame应选中图层名称。
3、导入完成后点击“XZ”视角，即可看见计算见图。
3、定义材料点击“定义-材料”，在对话框中选择“CONC”（混凝土），点击“添加新材料”，在“材料属性数据”对话框中，填写各项参数如下：材料名称：C30 材料类型：各向同性密度：2.5T/m2 重度：25KN/m3弹性模量：30000000KN/m2 泊松比：0.2热膨胀系数：1.000E-05 剪切模量：12500000设计类型：Concrete（混凝土）Fcuk：30000KN/m2（立方体抗压强度标准值）Fyk：335000KN/m2Fyks：335000KN/m2C40除以下两项与C30不同外，其余均与C30相同：弹性模量：32500000KN/m2 Fcuk：40000KN/m2（立方体抗压强度标准值）4、定义框架截面点击“定义-框架截面”，在“框架属性”对话框中选择“Add Rectangular”（添加矩形截面），点击“添加新属性”，在弹出的对话框中定义截面名称、材料、深度、宽度：1、截面名称自定义，为方便好记，可取拼音定义，如顶板取名为“DINGBAN”；2、材料根据真实设计信息选择C30、C40或其它；3、深度即为构件的厚度，按真实设计信息填写；4、宽度为计算纵向的长度，本例是在柱前后各取的半跨，因此为6.5cm，也可以取单位宽板带计算，但此时柱需做简化；在对话框中还有一个“配筋混凝土”选项，点开后根据真实设计信息选择设计类型和填写保护层厚度，本例中是将侧墙、顶板、中板、底板的设计类型均定义为“梁”，柱仍为“柱”5、定义荷载工况点击“定义-荷载工况”，弹出“定义荷载”对话框，定义好荷载名称、类型、自重乘数后，点击“添加新荷载”即可完成一个新荷载的定义，可将各项荷载逐次添加，本例中是这样定义的：需要注意的有：程序中已有名为：“DEAD”的荷载，其自重乘数为1，代表着构件自重，因此其他各项荷载的自重乘数需为0；荷载名称中除地震荷载QX外均可自定义，以方便个人记取为主；本例中抗浮设防水位在顶板以下，如果抗浮设防水位在顶板之上，还需增加一种荷载DSYL（顶板水压力）6、指定框架截面首先点选需要定义截面的构件，然后点击“指定-框架/索/筋-框架截面”，在弹出的“框架属性”对话框中选择之前定义好的框架名称。
题目一：不同荷载的作用及工况的考虑。
一、建立模型：1、 选择计算量纲为KN,m,C 。
2、 点击File →New Model,出现摸板图案→点击Beam ，在数据输入编辑器中输入：跨度数=2，每一跨长度=5→确定Restraints 没有勾选→OK 并叉掉三维显示窗口。
3、 选中右边杆件→从Edit 菜单中选Replicate 出现复制菜单窗口→单击Radial →选中Parallel to Y→在Angle 里填入90度（另一个-36.87度）→然后删掉右边单元。
4、 选中左边单元的左端点→按鼠标右键出现点的信息→将X 坐标改成-2。
二、从定义菜单Define 中完成以下工作：1. 定义材料：Define →Material →选钢STEEL →点击Modify/Show Material 可查看有关钢的弹性模量及泊松比，修改钢的弹性模量为722.2510/E KN M =⨯ .2. 定义截面。
Define →Frame Sections →Add/Wide Flange 下选择 Add Rectangular →Add NewProperty →用默认名 在Material 域选Steel →在Dimensions 域Depth 和 Width 都改成0.3。
→点OK 。
3. 定义计算荷载的工况，Define →Load Case →程序默认工况名为:DEAD ，用其默认值→OK 。
三、从赋值菜单Assign 中完成以下工作：1、 修改约束：选中点3 →Assign →Joint →Joint Restraints 中只对Translation1打勾→OK 。
2、 选中点1 →Assign →Joint →Joint Restraints →点击绞支座→OK 。
3、 赋截面特征。
选中工具栏中的all ，杆件呈虚线状态→Assign → Frame/Cable Section 指定杆件的材料几何特性→按OK四、从分析菜单Analyze 中完成以下工作1、 设置结构分析类型：由Analyze →Set Analysis Options 出现图窗口选择平面结构按→OK 。
第一部分初步的认识在SAP2000中生成一个完整的模型的基本过程主要分为、建立模型、模型分析、模型设计三个步骤。
图生成典型模型基本过程流程图本部分以简单模型为例，详细介绍SAP2000模型建立、运行分析、运行设计的过程。
使初学者对在SAP2000建模步骤有一个初步的认识。
题目1:组合结构静力计算●操作演练●模型概要组合结构静力计算计算组合结构轴力、弯矩、剪力（算例来自《结构矩阵分析及程序设计》第145页）说明：建议自己试着独立完成这一题目。
如果你能独立完成分析过程，那么你可以跳过这一节。
如果你在建模中遇到问题，然后按照下列步骤进行操作。
●建立几何形状1.在状态栏中的下拉对话框中选择KN-m单位制2. 从菜单“文件 (File)”功能表选择“新模型(N) (New Model﹍)”显现出样本模型的对话框，点击“轴网(Grid Only)”模板。
3.在弹出的对话框的“快速网络线(Quick Grid Lines)”中在“轴网线数量 (Number of Grid Spaces)”中:› X方向(X direction)编辑框中输入5› Y方向(Y direction)编辑框中输入0› Z方向(Z direction)编辑框中输入4在“轴网间距 (Grid Spacing)”中:› X方向(X direction)编辑框中输入3› Y方向(Y direction)编辑框中输入1.0› Z方向(Z direction)编辑框中输入0.25›按“确定”按钮。
屏幕上显现模型的3-D及2-D影象，右侧为位于Z=0.75的X-Y平面。
左侧视窗显现3-D透视。
5．点击3D-view窗口右上角“X”，关闭该窗口6. 点击窗口工具条上按钮，得到Y=0的X-Z平面7. 点击“定义 (Define)”｜“坐标系统/轴网 (Coordinate Systems/Grids…)”｜“修改/显示系统 (Modify/Show System…)”或双击X或Y坐标，弹出“定义网格系统数据 (Define Grid System Data)”对话框。
