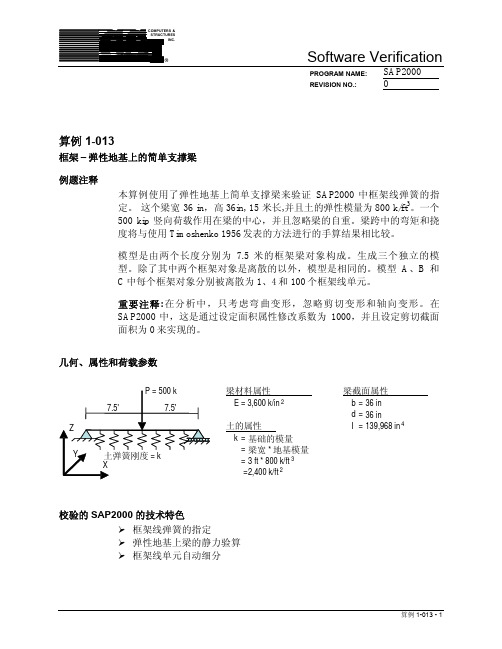

PROGRAM NAME: SAP2000 REVISION NO.: 0算例 1-013框架 – 弹性地基上的简单支撑梁 例题注释本算例使用了弹性地基上简单支撑梁来验证SAP2000中框架线弹簧的指定。

这个梁宽 36 in ，高36in, 15 米长,并且土的弹性模量为800 k/ft 3。

一个 500 kip 竖向荷载作用在梁的中心，并且忽略梁的自重。

梁跨中的弯矩和挠度将与使用Timoshenko 1956发表的方法进行的手算结果相比较。

模型是由两个长度分别为7.5米的框架梁对象构成。

生成三个独立的模型。

除了其中两个框架对象是离散的以外，模型是相同的。

模型A 、B 和C 中每个框架对象分别被离散为1、4和100个框架线单元。

重要注释:在分析中，只考虑弯曲变形，忽略剪切变形和轴向变形。

在SAP2000中，这是通过设定面积属性修改系数为1000，并且设定剪切截面面积为0来实现的。

几何、属性和荷载参数校验的SAP2000的技术特色¾ 框架线弹簧的指定¾ 弹性地基上梁的静力验算 ¾ 框架线单元自动细分梁材料属性E = 3,600 k/in 2梁截面属性 b = 36 in d = 36 inI = 139,968 in 4土的属性k =基础的模量=梁宽 * 地基模量 =3 ft * 800 k/ft 3=2,400 k/ft 2PROGRAM NAME:SAP2000REVISION NO.:结果对比手算解是使用Timoshenko 1956，P23第三个问题中的公式，进行的手算结果。

模型单元细分数量输出参数SAP2000 手算解差异百分比U z (jt 2) in -0.08854 -0.08933 -0.88%A 1M y (jt 2) k-in16,524 17,698 -8.16%U z (jt 2) in -0.08933 -0.08933 0%B 4M y (jt 2) k-in17,634 17,698 -0.36%U z (jt 2) in -0.08933 -0.08933 0%C 100M y (jt 2) k-in17,698 17,698 0%计算模型文件:Example 1-013a, Example 1-013b, Example 1-013c结论当框架梁对象细分数量足够的时， SAP2000 计算的结果与手算结果精确的吻合。

PROGRAM NAME: SAP2000 REVISION NO.: 1算例 1-016框架 – 使用P-△分析的拉力刚度加强 例题注释在本例当中，使用了一个具有较大轴向力作用下的梁来验证SAP2000中使用P －△分析进行拉力刚度增加计算。

在本例当中一个简单的支撑, 截面3in 正方形, 具有较大轴力较小横向均布荷载的钢梁。

横向（全局坐标Z 方向）的变形是因为拉力使刚度加强而减小的。

有无拉力使刚度加强影响的跨中位置的变形和弯矩被计算出来而且与使用Timoshenko 1956发表的手算方法得出结果进行了比较。

使用了两种方法实施了拉力刚度加强。

在第一种方法中，一个与指定拉力相等的P －△力被施加给梁。

然后对梁进行了横向荷载的静力线性分析。

在第二种方法中，拉力施加给一个在考虑P －△效应的非线性静力分析中的梁。

然后梁进行了横向荷载下的静力分析工况的分析。

第二种分析工况是用来计算静力非线性结束时的刚度值的。

梁模型是由两个对象组成的，以便于这里有一个中间节点用于位移输出。

算例中使用不同的框架剖分细度建立了几个模型。

重要注释: 本例通过设定框架属性修改系数中抗剪截面面积为0来忽略剪切变形。

几何、属性和荷载参数150"150"材料属性 E = 30,000 k/in 2截面属性 b = 3 in d = 3 in I = 6.75 in 4300"PROGRAM NAME:SAP2000REVISION NO.:1校验的SAP2000的技术特色¾框架对象中P－△力的指定¾使用P－△选项的静力非线性分析¾框架对象自动细分结果对比手算解是使用 Timoshenko 1956中28页等式23和43页等式43和45 进行的。

无拉力刚度加强模型细分程度输出参数SAP2000 手算解差异百分比U z (midpt) in -1.04167 -1.04167 0%A 1M y (midpt) k-in22.500 22.500 0% 有拉力刚度加强-使用P－△方法模型细分程度输出参数SAP2000 手算解差异百分比U z (midpt) in -0.54555 -0.54330 +0.41%B 1M y (midpt) k-in11.453 11.498 -0.39%U z (midpt) in -0.54343 -0.54330 +0.02% C 2M y (midpt) k-in11.495 11.498 -0.03%U z (midpt) in -0.54330 -0.54330 0% D 16M y (midpt) k-in11.498 11.498 0%PROGRAM NAME:SAP2000REVISION NO.:1有拉力刚度加强-使用P－△方法模型细分程度输出参数SAP2000 手算解差异百分比U z (midpt) in -0.54555 -0.54330 +0.41%E 1M y (midpt) k-in11.453 11.498 -0.39%U z (midpt) in -0.54343 -0.54330 +0.02%F 2M y (midpt) k-in11.495 11.498 -0.03%U z (midpt) in -0.54330 -0.54330 0%G 16M y (midpt) k-in11.498 11.498 0%计算模型文件: Example 1-016a, Example 1-016b, Example 1-016c, Example 1-016d, Example 1-016e, Example 1-016f, Example 1-016g结论SAP2000得到的结果说明了程序结果与手算结果在框架构件细分足够的情况下的差异是可以接受的或完全一致。

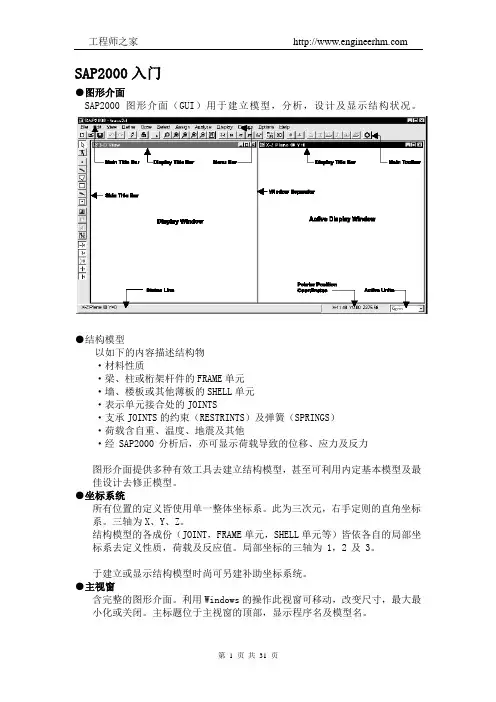

SAP2000入门●图形介面SAP2000图形介面（GUI）用于建立模型，分析，设计及显示结构状况。

●结构模型以如下的内容描述结构物·材料性质·梁、柱或桁架杆件的FRAME单元·墙、楼板或其他薄板的SHELL单元·表示单元接合处的JOINTS·支承JOINTS的约束（RESTRINTS）及弹簧（SPRINGS）·荷载含自重、温度、地震及其他·经SAP2000分析后，亦可显示荷载导致的位移、应力及反力图形介面提供多种有效工具去建立结构模型，甚至可利用内定基本模型及最佳设计去修正模型。

●坐标系统所有位置的定义皆使用单一整体坐标系。

此为三次元，右手定则的直角坐标系。

三轴为X、Y、Z。

结构模型的各成份（JOINT，FRAME单元，SHELL单元等）皆依各自的局部坐标系去定义性质，荷载及反应值。

局部坐标的三轴为1，2及3。

于建立或显示结构模型时尚可另建补助坐标系统。

●主视窗含完整的图形介面。

利用Windows的操作此视窗可移动，改变尺寸，最大最小化或关闭。

主标题位于主视窗的顶部，显示程序名及模型名。

●功能列位于功能列的功能含SAP2000所提供的大部分功能。

●主工具列提供快速操作功能，特别是有关显示的操作，大部分功能皆可由功能列上执行。

●浮动工具列提供变更模型的快速指令，所有功能皆包含于功能列上。

浮动工具列可利用鼠标左键移动或变形。

●显示视窗显示视窗显示模型的几何形状，亦可包括单元性质，荷载，分析结果。

并可同时显示四个视窗。

各视窗有独自的视点，显示类型，显示选项。

例如未变形模型显示于1个视窗荷载另1个视窗，动能变形于第3视窗，设计应力比于第4视窗。

也可以为四种不同类型的未变形模型或其他，一个平面，两向立面及一个透视。

每次仅有一显示视窗“可动作（Active）”，浏览及显示操作仅于目前可动作视窗有效，可按一下标题列或视窗范围内使该视窗变为可活动。

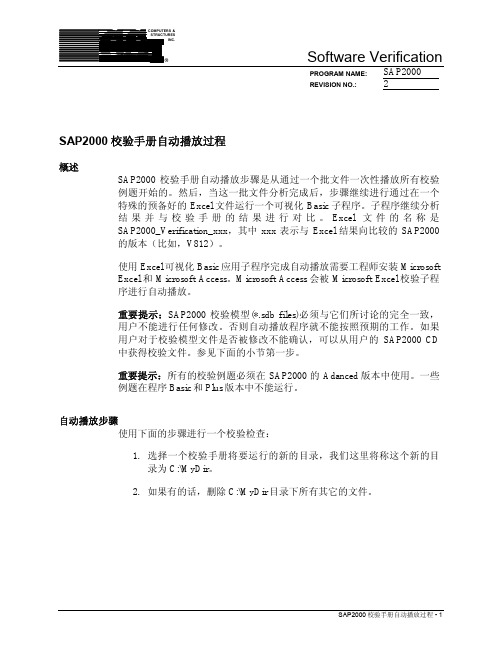

SAP2000PROGRAM NAME:2REVISION NO.:SAP2000校验手册自动播放过程概述SAP2000校验手册自动播放步骤是从通过一个批文件一次性播放所有校验例题开始的。

然后，当这一批文件分析完成后，步骤继续进行通过在一个特殊的预备好的Excel文件运行一个可视化Basic子程序。

子程序继续分析结果并与校验手册的结果进行对比。

Excel文件的名称是SAP2000_Verification_xxx，其中xxx表示与Excel结果向比较的SAP2000的版本（比如，V812）。

使用Excel可视化Basic应用子程序完成自动播放需要工程师安装MicrosoftExcel和Microsoft Access。

Microsoft Access会被Microsoft Excel校验子程序进行自动播放。

重要提示：SAP2000校验模型(*.sdb files)必须与它们所讨论的完全一致，用户不能进行任何修改。

否则自动播放程序就不能按照预期的工作。

如果用户对于校验模型文件是否被修改不能确认，可以从用户的SAP2000 CD中获得校验文件。

参见下面的小节第一步。

重要提示：所有的校验例题必须在SAP2000的Adanced版本中使用。

一些例题在程序Basic和Plus版本中不能运行。

自动播放步骤使用下面的步骤进行一个校验检查：1.选择一个校验手册将要运行的新的目录，我们这里将称这个新的目录为C:\MyDir。

2.如果有的话，删除C:\MyDir目录下所有其它的文件。

SAP2000PROGRAM NAME:2REVISION NO.:3.从SAP2000原始安装目录中校验手册子目录中，将所有文件复制到C:\MyDir 目录下。

•如果用户安装SAP2000后对于校验手册子目录进行过修改，那么可以从SAP2000CD中将校验文件直接复制过来。

当所有文件从CD中复制过来后，在确认使用Windows Explorer选中所有文件后，点击文件菜单 > 属性命令 (在 Windows Explorer) 关闭所有只读文件选项。

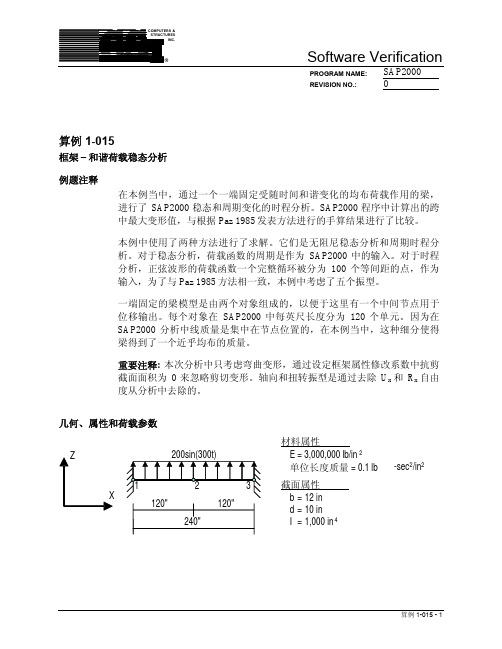

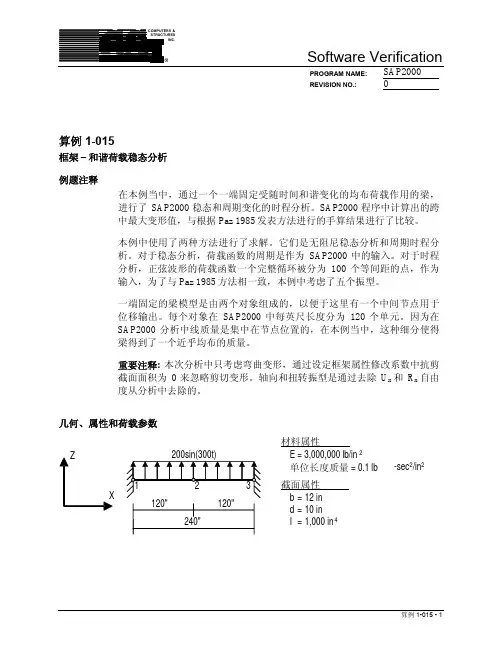

PROGRAM NAME:SAP2000REVISION NO.:算例 1-015框架–和谐荷载稳态分析例题注释在本例当中，通过一个一端固定受随时间和谐变化的均布荷载作用的梁，进行了SAP2000稳态和周期变化的时程分析。

SAP2000程序中计算出的跨中最大变形值，与根据Paz 1985发表方法进行的手算结果进行了比较。

本例中使用了两种方法进行了求解。

它们是无阻尼稳态分析和周期时程分析。

对于稳态分析，荷载函数的周期是作为SAP2000中的输入。

对于时程分析，正弦波形的荷载函数一个完整循环被分为100个等间距的点，作为输入，为了与Paz 1985方法相一致，本例中考虑了五个振型。

一端固定的梁模型是由两个对象组成的，以便于这里有一个中间节点用于位移输出。

每个对象在SAP2000中每英尺长度分为120个单元。

因为在SAP2000分析中线质量是集中在节点位置的，在本例当中，这种细分使得梁得到了一个近乎均布的质量。

重要注释:本次分析中只考虑弯曲变形，通过设定框架属性修改系数中抗剪截面面积为0来忽略剪切变形。

轴向和扭转振型是通过去除U x和R x自由度从分析中去除的。

几何、属性和荷载参数120"120"材料属性E = 3,000,000 lb/in2单位长度质量 = 0.1 lb-s ec2/in2截面属性b=12 ind=10 inI=1,000 in4240"SAP2000PROGRAM NAME:REVISION NO.:校验的SAP2000的技术特色¾框架系统的稳态分析¾带有周期荷载的框架系统时程分析¾框架对象线质量的指定¾自动框架线对象细分结果对比手算解是使用 Paz 1985、P434、说明实例20.2中的方法进行的，手算解是使用前五个振型计算得出的。

分析工况输出参数SAP2000 手算解差异百分比SS1无抑制稳态U z (jt 2) in 0.0544 0.0541 +0.55%分析MHIST1使用前5个U z (jt 2) in 0.0544 0.0541 +0.55% 振型的周期时程分析计算模型文件: Example 1-015结论SAP2000的结果与手算结果的差异是可以接受的。

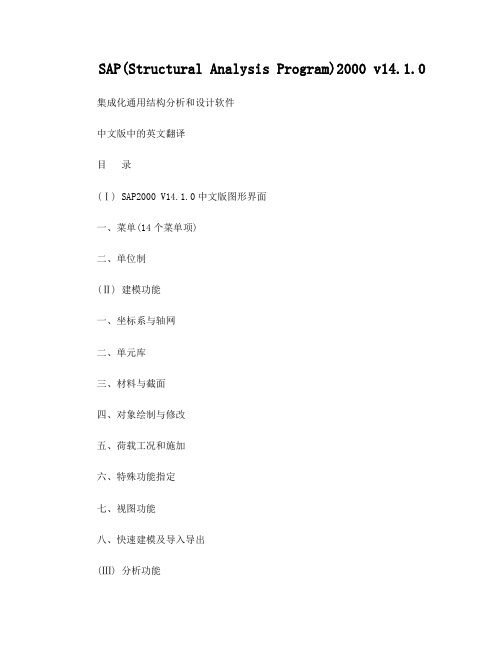

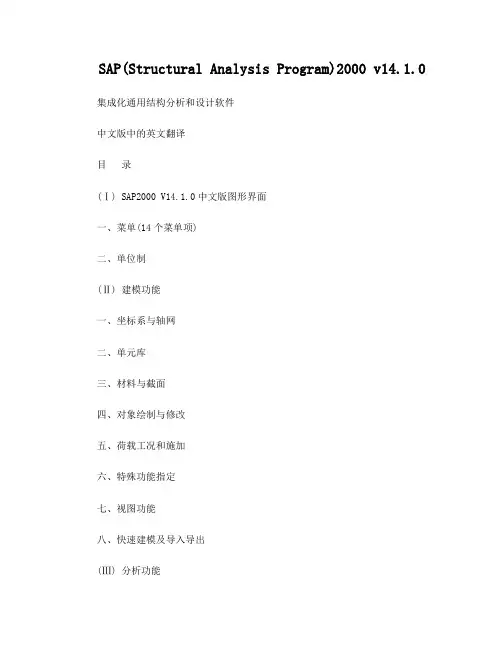

SAP(Structural Analysis Program)2000 v14.1.0 集成化通用结构分析和设计软件中文版中的英文翻译目录(Ⅰ) SAP2000 V14.1.0中文版图形界面一、菜单(14个菜单项)二、单位制(Ⅱ) 建模功能一、坐标系与轴网二、单元库三、材料与截面四、对象绘制与修改五、荷载工况和施加六、特殊功能指定七、视图功能八、快速建模及导入导出(Ⅲ) 分析功能一、分析工况二、模态分析及反应谱分析三、线性动力分析四、结果与输出(Ⅳ) 设计功能一、荷载组合二、混凝土框架结构设计及壳设计三、钢结构设计和优化过程(Ⅴ) 高级分析功能一、屈曲分析二、Pushover(推倒) 分析及阶段施工分析三、非线性动力分析四、频域分析(Ⅵ) 附件附A：英制单位与公制、国际制单位的换算表附B：主要常用量的公制单位与国际制单位换算表附C：钢结构材料规格附D：常用字母表附E：英语国际音标附F：右手准则附F：关于SAP2000中质量源的概念2010年5月SAP(Structural Analysis Program)2000 v14.1.0集成化通用结构分析和设计软件中文版中的英文翻译一般步骤：建立模型(创建或修改模型，定义结构的几何、材料、荷载和分析参数)→模型分析→查看分析结果→检查和优化结构设计。

×÷＋－SAP2000 V14.1.0中文版图形界面第一部分 SAP2000 V14.1.0中文版图形界面一、菜单(14个菜单项)⒈File [fa?l]文件New Model新模型Open打开Save保存Save As另存为Import导入SAP2000 MS Access Database .mdb File… SAP2000 MS Access数据库.mdb文件SAP2000 MS Excel Spreadsheet.xls File… SAP2000 MS Excel电子表格.xls文件SAP2000.s2k Text File… SAP2000.s2k文本文件SAP2000v6 or v7.s2k File… SAP2000v6或v7.s2k文件SAP90 Text File… SAP90文本文件CIS/2 STEP File… CIS/2 STEP文件Steel Detailing Neutral File… Steel Detailing Neutral文件Prosteel Exchangs Database File… Prosteel交换数据文件Frame Work Plul File… Frame Work Plul文件Auto CAD.dxf File… Auto CAD.dxf文件IFC.igs File… IFC.igs文件IGES.igs File… IGES.igs文件NASTRAN.dat File… NASTRAN.dat文件STAAD/GTSTRUDL.std/.gti File… STAAD/GTSTRUDL.std/.gti文件Stru CAD*3D File…Export导出SAP2000 MS Access Database .mdb File… SAP2000 MS Access数据库.mdb文件SAP2000 MS Excel Spreadsheet.xls File… SAP2000 MS Excel电子表格.xls文件SAP2000.s2k Text File… SAP2000.s2k文本文件SAFE.F2k Text File… SAFE.F2k文本文件Cis/2 STEP File … Cis/2 STEP文件Steel Detailing Neutral File … Steel Detailing Neutral文件Auto CAD.dxf File … Auto CAD.dxf文件Frame Work Plul File … Frame Work Plul文件IGES.igs File … IGES.igs文件SASSI House File … SASSI House文件Prosteel Exchangs Database File… Prosteel交换数据文件IFC.ifc File … IFC.ifc文件Perform3D Text File… Perform3D文本文件Batclc File Control…批处理文件控制Create Video…生成视图Create Multi-Step Animation Video…生成多步动画视频Create Cyclic Animation Video生成循环动画视频Print Setup forGraphics…图形打印设置Print Graphics…打印图形Print Tables…打印表格Report Setup报告设置Create Report创建报告Advanced Report Writer…高级报告书写器Capture Enhanced Metafile获取增强型图元文件Capture Picture获取图片Entire Screen全屏幕SAP2000 Main Window SAP2000主窗口Current Window W/ Titlebar当前窗口(带标题栏) Current Window W/o Titlebar当前窗口(不带标题栏) User Region in Current Window当前窗口用户区Modify/Show Priject Information…修正/显示项目信息Modify/Show Comments and Log…修正/显示注释和日志Show Input/Log Files…显示输入/日志文件Exit退出⒉Edit ['?d?t]编辑⒊View[vju]视图⒋Define[d?'fa?n]定义⒌Bridge[br?d?]桥梁Bridge Wizard…桥梁向导Layout Lines…轴线线型Deck Sections…主梁截面Bridge Diaphragms…桥梁横隔板Bestrainers…自由度约束Bearings…支座Foundation Springs…基础弹簧Abutments…桥台Bents…桥墩ParametricVariations…参数变化Bridge Objects…桥对象Update Linked Bridge Model…更新桥模型Auto Update Linked Bridge Objects…自动更新桥对象Lanes…车道Vehicles…车辆Vehicle Classes…车辆类别Load Definitions…荷载定义Temperature Gradient Definitions…温度梯温定义Moving Load Case Results Saved…移动荷载工况结果保存Construction Scheduler…施工过程定义⒍Draw[dr?]绘图⒎Select[s?'l?kt]选择⒏Assign[?'sa?n]指定⒐Analyze['?n!,a?z]分析⒑Display[d?'sple]显示⒒Design[d?'za?n]设计⒓Options[?ɑp??n]选项⒔Tools工具Add/Show Plug Ins…添加/显示插件⒕Help[h?lp]帮助Contents and Index内容和索引Documentation文档CSI on the Web CSI网站SAP2000 Version14 News SAP2000版本14新闻About SAP2000关于SAP2000Change Lanuage to English(Chinese)二、单位制㈠力：Kg：kilogram['k?l?,gr?m]公斤，仟克Lb：pound[paund]英磅 1Ld=0.4536公斤Kip.千磅（等于455公斤）Psi：Pounds per square inch，磅/吋2，或Ld/in2。

SAP2000功能介绍SAP2000中文版是一个集成化的通用结构分析与设计软件。

它可以对建筑结构、工业建筑、桥梁、管道、大坝等不同体系类型的结构进行分析和设计，也可以根据需要完成世界大多数国家和地区的结构规范设计。

SAP2000中文版软件集成化的特性还体现在集成化的软件环境，也就是结构建模、分析和设计的所有工作都是在同一界面中完成的，并且所有的数据都是在同一数据库中进行的，不需要数据的相互传输。

SAP2000中文版的界面是一个标准的Windows界面系统，历史由来SAP2000是由美国Computer and Structures Inc.（CSI）公司开发研制的通用结构分析与设计软件。

SAP2000已有近四十年的发展历史，是美国乃至全球公认的结构分析计算程序，在世界范围内广泛应用。

美国CSI公司是由Wilson教授的学生Ashraf总裁于1978年创建的，CSI公司的大部分技术开发人员都是Wilson教授的学生，并且Wilson教授也是CSI公司的高级技术发展顾问，CSI公司的产品都是缘于Wilson教授及其学生在四十多年来对结构工程有限元分析领域内的研究，并且得到了来自全球数十万工程师用户持续不断的使用和建议，凭借SAP2000、ETABS、SAFE等高质量的软件产品，现在CSI公司已经成为这个领域的业界翘楚，其行业优势地位得到了全球的公认。

SAP2000是由SAP5、SAP80、SAP90发展而来的。

1969年美国加州大学Berkeley分校的Wilson教授发布了第一个SAP程序，这是基于小型机的，SAP是“Structural Analysis Program”首字母的缩写。

从此，SAP就成为了结构有限元分析的代名词。

1963年在加州大学Berkeley分校，Wilson教授和Clough教授为了教授结构静力与动力分析而开发了SMIS（Symbolic Matrix Interpretive System），其目的是为了弥补在传统手工计算方法和结构分析矩阵法之间的隔阂，这个FORTRAN程序是免费分发的，被许多大学采用，其最终版本是CAL91，直至今日，它仍在许多大学被用来教授现代结构分析课程。

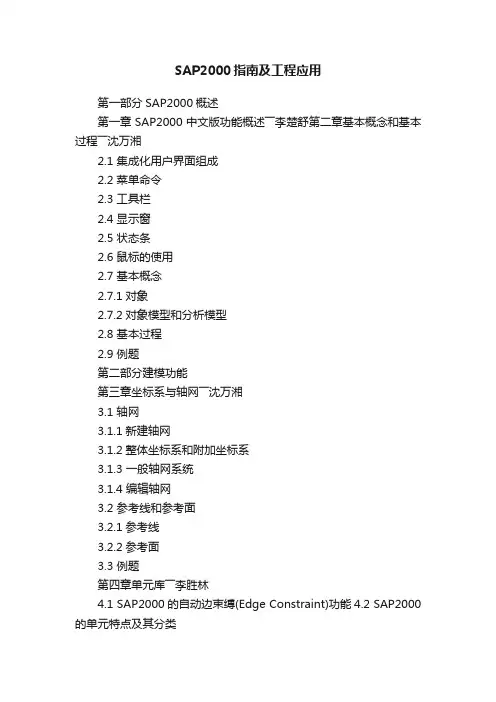

SAP2000指南及工程应用第一部分SAP2000概述第一章SAP2000中文版功能概述――李楚舒第二章基本概念和基本过程――沈万湘2.1 集成化用户界面组成2.2 菜单命令2.3 工具栏2.4 显示窗2.5 状态条2.6 鼠标的使用2.7 基本概念2.7.1对象2.7.2对象模型和分析模型2.8 基本过程2.9 例题第二部分建模功能第三章坐标系与轴网――沈万湘3.1 轴网3.1.1新建轴网3.1.2整体坐标系和附加坐标系3.1.3 一般轴网系统3.1.4 编辑轴网3.2 参考线和参考面3.2.1参考线3.2.2参考面3.3 例题第四章单元库――李胜林4.1 SAP2000的自动边束缚(Edge Constraint)功能4.2 SAP2000的单元特点及其分类4.3 线单元4.3.1 框架单元4.3.2 预应力筋/束单元4.4 面单元4.4.1 板壳对象4.4.2 平面单元4.4.3 轴对称实体单元4.5 体单元4.6 连接单元4.7 不同单元类型之间的连接第五章材料与截面――沈万湘5.2材料定义5.1.1一般材料定义5.1.2材料高级属性定义5.2框架对象截面定义5.2.1导入截面5.2.2一般截面定义5.2.3变截面定义5.2.4自动截面选择列表定义5.2.5截面设计器定义截面5.3面对象截面定义5.3.1壳对象定义5.3.2平面对象定义5.3.3轴对称实体对象定义5.4实体对象截面定义第六章对象绘制与修改――常弘6.1 捕捉功能6.2 点对象（节点）的绘制6.3 线对象的绘制6.3.1绘制直线框架6.3.2绘制曲线框架6.3.3绘制钢束6.3.4绘制索6.3.5绘制次梁6.3.6绘制支撑6.3.7绘制线对象的辅助功能6.4 面对象的绘制6.4.1绘制墙6.4.2绘制楼板6.4.3绘制斜面6.5 实体单元的绘制6.6 交互式数据库编辑、直接坐标修改、重定形命令6.7 组的操作6.8选择功能6.8.1基本选择操作6.8.2按照性质选择6.8.3按照编号选择6.8.4辅助选择功能6.9对象信息查看6.9.1点信息6.9.2线信息6.9.3面信息6.9.4实体信息第七章荷载工况和施加――常弘7.1 定义静力荷载工况7.2自动地震荷载工况7.3反应谱工况7.4自动风荷载工况7.5 波浪菏载7.6 车道荷载7.7 节点样式7.8 集中荷载7.8.1给点对象施加集中荷载7.8.2给线对象施加集中荷载7.9分布荷载7.9.1面均布荷载7.9.2线均布荷载7.10风荷载7.11温度荷载7.12地面位移荷载7.13应变荷载7.14表面压力荷载7.15孔隙压力荷载7.16 预应力荷载7.17荷载的显示第八章特殊功能指定――郑毅8.1 节点约束（Restraint）8.2 节点束缚（Constraint）8.3 节点区8.3.1 节点区的指定8.3.2 节点区输出约定8.3.3 节点区变形和内力输出8.4 插入点（线单元、面单元偏心）8.4.1 线单元插入点的指定8.4.2 面单元插入点的指定8.5 线对象端部偏移（刚域）8.5.1 端部偏移的作用8.5.2 线对象端部偏移的指定8.5.3端部偏移的显示输出8.6 线对象端部释放8.7 对象的局部坐标轴8.7.1 默认局部坐标轴方向8.7.2 局部坐标轴的显示8.7.3 局部坐标轴的修改8.8 拉压比限定（单拉单压构件）8.9 单元剖分8.9.1 线对象自动框架细分8.9.2 面对象自动网格剖分8.9.3 实体对象自动网格剖分第九章视图功能――郑毅9.1 显示窗口的设定9.2 三维、二维视图定义及控制9.2.1 三维视图的定义及显示9.2.2 二维视图的定义及显示9.2.3 定义新视图9.2.4 显示定义的新视图9.3 视图显示控制9.3.1 显示内容控制9.3.2 显示范围控制9.3.3 视图缩放控制9.4 颜色显示控制9.5 Open GL视图功能9.6 生成AVI视频功能9.6.1 多步动画视频9.6.2 循环动画视频9.7 其它基本视图设置功能9.8 SAP2000中的OpenGL视图第十章快速建模及导入导出――郑毅10.1 模板建模功能10.1.1 新模型初始化模板10.1.2 用模板添加结构到现有模型10.2 AutoCAD10.2.1 导入AutoCAD dxf文件10.2.2 导出AutoCAD dxf文件10.3 模型组装及Access、Excel辅助功能10.3.1 模型组装10.3.2 Access、Excel辅助功能10.4 交互式数据库编辑功能10.5 $2K文本文件及从ETABS中导入模型10.5.1 $2K、S2K文本文件10.5.2 从ETABS中导入模型10.6 与其它程序软件数据接口10.6.1 由SAP2000导入其它软件的模型10.6.2 由SAP2000导出到其它软件第三部分分析功能第十一章分析工况――李立11.1 定义分析工况11.2 分析类型简介11.2.1 线性分析11.2.2 非线性分析11.3 几何非线性11.3.1 几何刚度11.3.2 重力P－△效应11.3.3 大位移11.3.4 初始静力非线性工况11.4 施加荷载11.5 分析工况组合11.6 分析顺序11.7 运行分析工况11.7.1 设置分析选项11.7.2 运行分析第十二章模态分析及反应谱分析――李永双12.1 模态分析12.1.1 模态分析的基本理论12.1.2 SAP2000模态分析中质量源定义12.1.3 特征向量法和Ritz向量法12.1.4 质量参与系数和荷载参与系数12.1.5 算例12.2 反应谱分析12.2.1 反应谱分析的基本理论与方法12.2.2 振型组合基本理论与方法12.2.3 方向组合基本方法12.2.3 中国规范反应谱分析在SAP2000中的实现第十三章线性动力分析――李永双13.1 线性时程分析的基本理论13.1.1时间积分方式13.1.2阻尼参数设置13.2 时程曲线的输入13.2.1 地震波的选取13.2.2 任意动力荷载时程曲线的构建13.3 线性时程分析工况的定义13.3.1 时程类型13.3.2 时程运动类型13.3.3 初始条件13.3.4 荷载作用施加13.3.5 时间步数据13.3.6 阻尼参数13.4 线性时程分析结果的读取与输出13.4.1 时程轨迹的显示13.4.2 反应谱曲线的输出第十四章结果输出――沈万湘14.1图形输出14.2表格输出14.3数据库输出14.4特殊输出14.4.1组输出14.4.2定制书写报告器14.4.3 结构总信息14.4.4 数据库输出第四部分设计功能第十五章荷载组合――常弘15.1 默认荷载组合与荷载组合的定义15.2 用户自定义组合第十六章混凝土框架结构设计及壳设计――李立16.1 混凝土框架结构设计的一般过程16.2 设计首选项及设计组合16.3 交互式设计16.4 中国规范相关信息16.4.1 刚度调整16.4.2 竖向荷载作用下梁弯矩调整16.4.3 结构周期比验算16.4.4 框架构件的抗震等级16.4.5 框架构件的内力调整16.5 设计结果输出16.5.1 图形输出16.5.2 各荷载组合工况设计结果及细节输出16.5.3 表格输出16.5.4 文本输出16.6 壳设计第十七章钢框架设计及优化――郑毅17.1 钢框架设计过程17.2 自动选择截面列表的设置17.3 钢框架设计首选项17.4 钢框架设计条件设定17.4.1 设定设计组17.4.2 选择设计组合17.4.3 查看/修改钢构件的覆盖项17.4.4 设定自动优化目标17.5 钢框架自动优化设计及交互式设计17.5.1 自动优化设计17.5.2 交互式钢框架设计17.6 设计结果显示输出17.6.1 设计结果屏幕图形显示输出17.6.2 设计结果屏幕表格显示输出17.6.3 设计结果的其它输出方式第五部分高级分析功能第十八章屈曲分析――李立18.1 概述18.2 线性屈曲18.2.1 技术背景18.2.2 定义屈曲分析工况18.2.3 屈曲分析结果显示18.2.4 例题18.3 非线性屈曲18.3.1 技术背景18.3.2 三铰拱非线性屈曲分析算例第十九章Pushover分析及阶段施工分析――刘春明19.1 静力非线性Pushover分析19.1.1 Pushover与FEMA 356及ATC-40概述19.1.2 UBC规范反应谱与中国规范反应谱参数转换19.1.3 Pushover分析方法一般过程19.1.4 框架分析方法一般过程19.1.5 默认的、自定义、和生成的铰19.1.6 结果查看19.1.7 Pushover分析时注意事项19.2 静力非线性阶段施工分析19.2.1 阶段施工分析工况定义19.2.2 阶段施工分析结果查看19.3 例题19.3.1 Pushover分析例题19.3.2 阶段施工分析例题第二十章非线性动力分析――李永双20.1 非线性时程工况的定义及相关概念20.1.1 时程函数的定义20.1.2 时程工况的定义20.1.3 积分方式和阻尼设置20.1.4 SAP2000非线性类型20.2 快速非线性分析（FNA）方法20.2.1 基本平衡方程20.2.2 非线性模态方程的形成20.2.3 非线性模态方程的求解20.2.4 FNA法小节及应用20.3 结构动力弹塑性分析20.3.1 动力弹塑性分析的应用范围20.3.2 动力弹塑性分析的基本过程20.3.3 算例20.4 结构耗能减震装置的模拟20.4.1 阻尼单元和隔振单元20.4.2 非线性连接单元需要明确的几个概念20.4.3 阻尼单元的相关参数20.4.4 隔振单元的相关参数20.4.5 阻尼隔振单元应用算例20.5 撞击、爆炸问题的模拟20.5.1 撞击、爆炸荷载函数形成20.5.2 撞击、爆炸荷载的施加20.5.3 时程工况的定义及积分方式的选择20.5.4 撞击、爆炸问题应用算例20.6 非线性分析中其它非线性单元20.6.1 缝单元和钩单元20.6.2 多元-线弹性单元20.6.2 Wen塑性单元20.6.3 多线塑性单元第二十一章频域分析――李文峰21.1 频域分析的基本概念21.2 稳态分析21.3 稳态分析例题21.4 功率谱密度分析21.5 功率谱密度分析例题第二十二章桥梁模块――李胜林22.1 桥梁BAG模板22.2 桥梁模块22.2.1 桥梁向导22.2.2 定义桥轴线22.2.3 定义下部结构22.2.4 定义上部结构22.2.5 桥对象22.2.6 定义预应力22.2.7 桥梁FEM22.2.8 定义车辆荷载22.2.9 定义移动荷载分析工况22.2.10 定义桥梁反应22.2.11 显示桥梁反应22.3 实例：三跨连续梁预应力混凝土变截面连续梁桥分析第六部分工程应用第二十三章索结构及玻璃幕墙――邓映捷23.1 原理概述23.1.1索的模拟23.1.2预拉力施加23.1.3非线性分析23.1.4荷载和作用23.1.5主要控制指标和因素23.2 单拉索点支幕墙23.2.1模型描述及建模基本过程23.2.2结果查看23.3 鱼腹式点支幕墙23.3.1模型描述及建模基本过程23.3.2结果查看第二十四章预应力钢结构――刘威24.1 结构受力原理概述24.2 建模分析24.2.1 工程概况24.2.1 计算模型第二十五章复杂高层钢结构――林海25.1 复杂高层结构分析的概述25.2 复杂高层结构分析的基本内容25.2.1 模态分析25.2.2 竖向荷载25.2.3 风荷载25.2.4 地震作用25.2.5 温度应力25.2.6 侧向位移限值25.2.7 结构稳定25.3 复杂高层钢结构有限元分析的关键问题25.3.1 建立合理的计算模型25.3.2 结构分析工况中需注意的问题25.4 工程实例25.4.1 结构模型概况25.4.2 荷载工况的设置及说明25.4.3 分析工况的设置及说明25.4.4 结构分析计算结果25.4.5 小结第二十六章复杂高层混合结构――肖从真、许自国26.1 此类问题的一般概念阐述26.2 该类问题有限元分析几个关键问题在SAP2000中的实现26.3 复杂高层结构算例分析第二十七章体育场馆――李文峰27.1 计算模型的建立27.1.1几何模型的建立27.1.2 模型力学属性的定义27.1.3 荷载施加27.2 体育场馆结构分析27.2.1 分析工况的定义27.2.2 分析结果的合理性27.2.2 分析结果的使用27.3 构件设计27.3.1 钢构件设计27.3.2 混凝土构件设计27.4 算例第二十八章工业建筑――李永双28.1 工业建筑问题的一般概念阐述28.1.1 厂房类结构28.1.2 筒仓类结构28.1.3 高炉类结构28.1.4 水池类结构28.1.5 石油化工类结构28.1.6 核工业类结构28.1.7 复杂几何相交类结构28.2 工业结构分析几个关键问题在SAP2000中的实现28.2.1 厂房类结构吊车荷载的实现28.2.2 筒仓及高炉类结构建模技巧28.2.3 水池类结构水压及土和结构相互作用28.2.4 石化类结构建模技巧和细部处理28.2.5 工业设备的常见荷载作用施加28.2.6 系统总体分析及结果评价28.3 工业结构算例分析28.3.1 筒仓类结构算例28.3.2 石化类结构算例第二十九章桥梁工程――李胜林29.1 斜拉桥主要组成部分在SAP2000中的模拟29.1.1 主梁模型29.1.2 拉索的模拟29.1.3 边界条件的模拟29.1.4 关于地基与结构的相互作用29.1.5 拉索等部件在SAP2000中的处理方法29.2 斜拉桥分析中的计算问题29.3 斜拉桥合理索力的确定方法29.3.1 简单算例：某斜拉桥全桥状态下的索力调整29.4 斜拉桥的模态分析29.4.1 简单算例第三十章混凝土重力坝――李立30.1 概述30.1.1 重力坝的工作原理30.1.2 重力坝的荷载30.2 SAP2000相关技术的应用30.2.1 实体单元30.2.2 节点样式30.2.3 反应谱分析30.3 算例分析30.3.1 问题描述30.3.2 建模及求解分析30.3.3 计算结果分析附录SAP2000 安装――林述涛A.1 SAP2000安装A.1.1 系统要求A.1.2 安装前注意事项A.1.3 程序安装A.1.4 加密锁安装A.1.5 License认证A.2 License工作方式A.2.1 License类型A.2.2 License使用A.2.3 License合法性判别A.3 安装常见问题处理A.3.1 License Not FoundA.3.2 不显示中文界面。
