下载文档原格式
碳素结构钢的力学性能牌号: Q235等级: A拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|≤16: 235拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞16～40: 225拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞40～60: 215拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞60～100: 205拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞100～150: 195拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞150: 185拉伸试验|抗拉强度σb/MPa: 375～500拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|≤16: 26拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞16～40: 25拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞40～60: 24拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞60～100: 23拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞100～150: 22拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞150: 21冲击试验|温度/℃:冲击试验|V型(纵向)冲击吸收功AK/J，≥:冷弯试验，B=2a，180°|钢材厚度或直径/mm|≤60|弯芯直径d/mm: 纵a，横1.5a冷弯试验，B=2a，180°|钢材厚度或直径/mm|＞60～100|弯芯直径d/mm: 纵2a，横2.5a 冷弯试验，B=2a，180°|钢材厚度或直径/mm|＞100～200|弯芯直径d/mm : 纵2.5a，横3a牌号: Q235等级: B拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|≤16: 235拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞16～40: 225拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞40～60: 215拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞60～100: 205拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞100～150: 195拉伸试验|屈服点σs/MPa，≥|钢材厚度或直径/mm|＞150: 185拉伸试验|抗拉强度σb/MPa: 375～500拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|≤16: 26拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞16～40: 25拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞40～60: 24拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞60～100: 23拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞100～150: 22拉伸试验|伸长率δ5(%)，≥|钢材厚度或直径/mm|＞150: 21冲击试验|温度/℃: 20冲击试验|V型(纵向)冲击吸收功AK/J，≥: 27冷弯试验，B=2a，180°|钢材厚度或直径/mm|≤60|弯芯直径d/mm: 纵a，横1.5a冷弯试验，B=2a，180°|钢材厚度或直径/mm|＞60～100|弯芯直径d/mm: 纵2a，横2.5a 冷弯试验，B=2a，180°|钢材厚度或直径/mm|＞100～200|弯芯直径d/mm : 纵2.5a，横3a低合金高强度结构钢的力学和工艺性能牌号: Q345质量等级: A屈服点σs/MPa，≥|厚度(直径，边长)/mm|≤16: 345屈服点σs/MPa，≥|厚度(直径，边长)/mm|＞16～35: 325屈服点σs/MPa，≥|厚度(直径，边长)/mm|＞35～50: 295屈服点σs/MPa，≥|厚度(直径，边长)/mm|＞50～100: 275抗拉强度σb/MPa: 470～630伸长率δ5(%)≥: 21冲击吸收功AKV(纵向)/J，≥|+20℃:冲击吸收功AKV(纵向)/J，≥|0℃:冲击吸收功AKV(纵向)/J，≥|-20℃:冲击吸收功AKV(纵向)/J，≥|-40℃:180°弯曲试验，d=弯心直径，a=试样厚度(直径)|钢材厚度(直径)/mm|≤16: d=2a 180°弯曲试验，d=弯心直径，a=试样厚度(直径)|钢材厚度(直径)/mm|＞16～100: d=3a 牌号: Q345质量等级: B屈服点σs/MPa，≥|厚度(直径，边长)/mm|≤16: 345屈服点σs/MPa，≥|厚度(直径，边长)/mm|＞16～35: 325屈服点σs/MPa，≥|厚度(直径，边长)/mm|＞35～50: 295屈服点σs/MPa，≥|厚度(直径，边长)/mm|＞50～100: 275抗拉强度σb/MPa: 470～630伸长率δ5(%)≥: 21冲击吸收功AKV(纵向)/J，≥|+20℃: 34冲击吸收功AKV(纵向)/J，≥|0℃:冲击吸收功AKV(纵向)/J，≥|-20℃:冲击吸收功AKV(纵向)/J，≥|-40℃:180°弯曲试验，d=弯心直径，a=试样厚度(直径)|钢材厚度(直径)/mm|≤16: d=2a 180°弯曲试验，d=弯心直径，a=试样厚度(直径)|钢材厚度(直径)/mm|＞16～100: d=3a 牌号: Q345主要特性: 综合力学性能好，焊接性、冷、热加工性能和耐蚀性能均好，C、D、E级钢具有良好的低温韧性应用举例: 船舶，锅炉，压力容器，石油储罐，桥梁，电站设备．起重运输机械及其他较高载荷的焊接结构件。

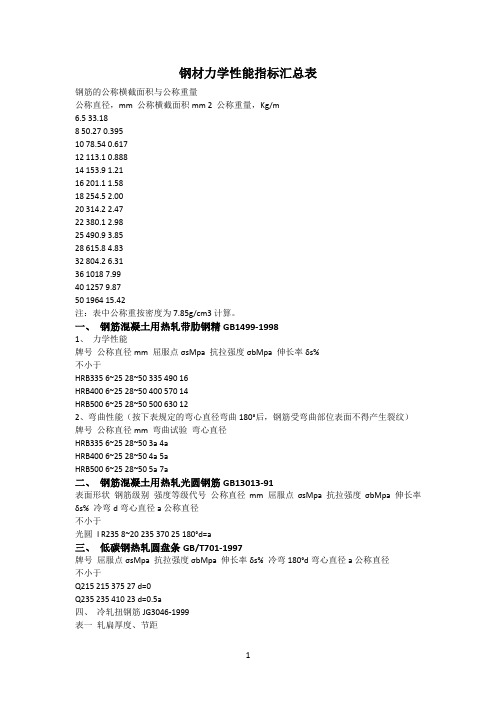

钢材力学性能指标汇总表钢筋的公称横截面积与公称重量公称直径，mm 公称横截面积mm 2 公称重量，Kg/m6.5 33.188 50.27 0.39510 78.54 0.61712 113.1 0.88814 153.9 1.2116 201.1 1.5818 254.5 2.0020 314.2 2.4722 380.1 2.9825 490.9 3.8528 615.8 4.8332 804.2 6.3136 1018 7.9940 1257 9.8750 1964 15.42注：表中公称重按密度为7.85g/cm3计算。
一、钢筋混凝土用热轧带肋钢精GB1499-19981、力学性能牌号公称直径mm 屈服点σsMpa 抗拉强度σbMpa 伸长率δs%不小于HRB335 6~25 28~50 335 490 16HRB400 6~25 28~50 400 570 14HRB500 6~25 28~50 500 630 122、弯曲性能（按下表规定的弯心直径弯曲180°后，钢筋受弯曲部位表面不得产生裂纹）牌号公称直径mm 弯曲试验弯心直径HRB335 6~25 28~50 3a 4aHRB400 6~25 28~50 4a 5aHRB500 6~25 28~50 5a 7a二、钢筋混凝土用热轧光圆钢筋GB13013-91表面形状钢筋级别强度等级代号公称直径mm 屈服点σsMpa 抗拉强度σbMpa 伸长率δs% 冷弯d弯心直径a公称直径不小于光圆Ι R235 8~20 235 370 25 180°d=a三、低碳钢热轧圆盘条GB/T701-1997牌号屈服点σsMpa 抗拉强度σbMpa 伸长率δs% 冷弯180°d弯心直径a公称直径不小于Q215 215 375 27 d=0Q235 235 410 23 d=0.5a四、冷轧扭钢筋JG3046-1999表一轧扁厚度、节距类型标志直径d 轧扁厚度T不小于节距L1不大于Ι型6. 50170Ⅱ型12 8.0 145表二公称横截面积与公称重量类型标志直径d 公称横截面积mm 2 公称重量，Kg/mΙ型6.Ⅱ型12 97.8 0.768表三力学性能抗拉强度σb Mpa 伸长率δ10 % 冷弯180°（弯心直径=3d）≥580 ≥4.5 受弯曲部位表面不得产生裂纹五、冷轧带肋钢筋GB13788-2000级别代号抗拉强度σbMpa 伸长率不小于% 冷弯180°d弯心直径a公称直径应力松弛σ=0.7σb不小于δ10 δ100 1000H不大于% 10H不大于%CRB550 550 8 -- d=3a -- --CRB650 650 -- 4 -- 8 5CRB800 800 -- 4 -- 8 5CRB970 970 -- 4 -- 8 5CRB1170 1170 -- 4 -- 8 5六、碳素结构钢GB700-88表一拉伸及冲击试验牌号等级拉伸试验冲击试验屈服点σs Mpa 抗拉强度σbMpa 伸长率δ5，% 温度℃V型冲击功（纵向）J钢材厚度（直径），mm 钢材厚度（直径），mm≤16 16~40 40~60 60~100 100~150 >150 ≤16 16~40 40~60 60~100 100~150 >150不小于不小于不小于Q195 -- 195 185 -- -- -- -- 315-390 33 32 -- -- -- -- -- --Q215 A 215 205 195 185 175 165 335-410 31 30 29 28 27 26 -- --B 20 27Q235 A 235 225 215 205 195 185 375-460 26 25 24 23 22 21 -- --B 20 27C 0D -20Q255 A 255 245 235 225 215 205 410-510 24 23 22 21 20 19 -- --B 20 27Q275 -- 275 265 255 245 235 225 490-610 20 19 18 17 16 15 -- --表二冷弯试验牌号试样方向冷弯试验B=2 a 180°钢材厚度(直径), mm≤60 >60~100 >100~200弯心直径dQ195 纵0 ————横0.5 aQ215 纵0.5 a 1.5 a 2 a横a 2 a 2.5 aQ235 纵a 2 a 2.5 a横1.5 a 2.5 a 3 aQ255 2 a 3 a 3.5 aQ275 3 a 4 a 4.5 a七、钢筋搭接焊（搭接长度）钢筋级别焊缝形式搭接长度Ⅰ单面焊双面焊≥8 d ≥4 dⅡ、Ⅲ单面焊双面焊≥8 d ≥4 d注：d为主筋直径（mm），钢筋帮条焊中的帮条长度与钢筋搭接焊中的搭接长度相同，见上表。
钢框架鉴定报告ー、钢结构检测鉴定报告主要内容——钢结构材料检测。
（一）力学性能检测1、钢结构力学性能检测a.金属原材如钢板、圆钢拉伸检测（抗拉强度、屈服强度、断后延伸率）、弯曲试验、冲击试验（常温冲击、低温冲击、时效冲击）、硬度等韧性和塑性性能检测钢筋拉伸检测（屈服强度、抗拉强度）、弯曲等性能。
钢板的Z向拉伸试验，b.金属焊接件的焊接工艺评定，钢筋焊接件的拉伸和弯曲试验。
C金属硬度试验是金属抵抗局部变形，特别是塑性变形，压痕或划痕的能力，是衡量金属材料软硬程度的一种指标。
硬度包括：维氏硬度、里氏硬度、洛氏硬度、布氏硬度2、钢结构紧固件力学性能检测螺栓连接副扭矩系数、紧固轴力、拉伸（屈服强度、抗拉强度）、楔负载试验、螺栓螺母保载试验、螺栓螺垫圈硬度等性能、螺栓连接板抗滑移系数检测。
（二）钢材化学成分分析钢材化学成分分析分为光谱分析与湿法分析，化学分析元素有：C、P、Si、Mn、Cr、Ni、Cu、Mo、V、Ti、Al、Nb、W、B。
（三）涂料原材料检测1.涂料常规检测、内外墙涂料、防火涂料、防腐涂料的检测，常规检测项目有：容器中状态、颜色及外观、粘度、流出时间、细度、比重、遮盖力、干燥时间、不挥发物含量、镜面光泽、硬度、柔韧性、耐弯曲性、附着力、耐冲击性、耐水性、耐化学试剂性、耐热性、流挂性、耐湿热性、耐磨性、耐盐雾性、耐老化性.2.钢结构涂装质量检测，常规检测项目有：钢结构涂装外观检测、钢结构涂层附着力检测、钢结构涂层厚度检测。
（四）盐雾试验盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。
盐雾试验的目的是为了考核产品或金属材料的耐盐雾腐蚀质量，盐雾试验结果的判定方法有：评级判定法、称重判定法、腐蚀物出现判定法、腐蚀数据统计分析法。
盐雾试验主要有：中性盐雾试验(NSS试验)、盐雾试验(SS试验)、醋酸盐雾试验(ASS试验)、铜加速醋本能试验、高温湿热试验。
参考范文：引言概述：钢材作为一种重要的建筑材料，在建筑、制造、车辆等领域扮演着重要的角色。
钢材检测报告是对钢材进行质量评估的重要文件，旨在确保钢材的质量满足设计和规范要求。
本文将详细介绍钢材检测报告的内容，包括化学成分、力学性能、物理性能、表面质量和无损检测等五个大点。
正文内容：1. 化学成分：1.1 主要元素含量：检测报告中会详细列出钢材中各种主要元素的含量，如碳含量、硅含量、锰含量等，以及可能存在的杂质元素的含量。
1.2 化学成分合规：检测报告会与规范进行对比，评估钢材的化学成分是否符合规定的要求，如含碳量是否在允许范围内。
1.3 钢材类别鉴定：根据化学成分检测结果，将钢材归类为不同的材料等级或标准，以便后续使用和加工。
2. 力学性能：2.1 抗拉强度和屈服强度：检测报告会表明钢材的抗拉强度和屈服强度值，并与设计要求进行对比，评估钢材的强度性能是否满足要求。
2.2 延伸率和冷弯性能：钢材的延伸率和冷弯性能对于某些应用十分重要，检测报告会提供相关数据，并评估其是否符合规定的要求。
2.3 压缩强度和弯曲性能：检测报告中也会包括钢材的压缩强度和弯曲性能数据，以确保其能够承受相应的负荷和变形。
3. 物理性能：3.1 密度和热传导性：检测报告中将提供钢材的密度和热传导性能，这些数据对于设计和计算热传导、传热等问题十分重要。
3.2 磁性能：由于钢材具有磁性，检测报告还会记录钢材的磁性能数据，以评估其对于电磁场的响应以及是否符合特定的磁性要求。
3.3 硬度和韧性：钢材的硬度和韧性对于不同的应用有着重要的影响，检测报告会提供相关的硬度和韧性测试结果。
4. 表面质量：4.1 表面光洁度：检测报告中会对钢材的表面光洁度进行评估，如是否有裂纹、缺陷、氧化等。
4.2 表面平整度：平整度是表面质量的重要指标，检测报告中会提供表面平整度的数据，以衡量钢材的平整程度。
4.3 表面涂层：如果钢材有涂层，在检测报告中会提供有关涂层的信息，如涂层的种类、厚度等。
常用钢材化学成分及力学性能01.碳素钢板(一）Q235-A.F钢(二）Q235-A钢板(三)Q235-B钢板(四)Q235-C钢板(五）20HP钢板（六）15MnHP钢板(七）20R钢板02.低合金高强度钢板（一）16MnR钢板15MnVR（三）15MnVNR钢板（四）18MnMoNbR钢板(五)13MnNiMoNbR钢板03.低温钢板(一)16MnDR钢板(二)09Mn2VDR钢板(三)15MnNiDR钢板（四）09MnNiDR钢板(五)07MnNiCrMoVDR钢板04.中温抗氢钢板（一）15CrMoR钢板(二)12Cr2Mo1R钢板05.不锈钢板(一)0Cr13钢板(二)0Cr18Ni9钢板(三)1Cr18Ni9Ti钢板(四)0Cr18Ni10Ti钢板(五）0Cr17Ni12Mo2钢板(六)0Cr18Ni12Mo2Ti钢板(七)0Cr19Ni13Mo3钢板( 八)00Cr19Ni10钢板（九）00Cr17Ni14Mo2钢板(十)00Cr19Ni13Mo3钢板（十一）00Cr18Ni5Mo3Si2钢板(十二)铁素体型或马素体型钢板)奥氏体型钢管(十三(十四)奥氏体--铁素体型钢板06.碳素钢和低合金高强度钢钢管(一)GB8163中的10和20钢管（无缝管）（二）GB9948中的10和20钢管（无缝管）（三）GB6479中的10、20G、16Mn和15MnV钢管（无缝管）07.低温钢管(一）GB6479中的10、20G和16Mn钢管（无缝管）(二)09Mn2VD钢管（无缝管）08.中温抗氢钢管（一）GB9948中的12CrMo和15CrMo钢管（无缝管）(二)GB6479中的12CrMo、15CrMo、10MoWVNb、12Cr2Mo和1Cr5Mo钢管（无缝管）（三）GB5310中的12Cr1MoV钢管（无缝管）09.不锈钢管 (一）GB/T14976 中的钢管表 9-12 钢管的许用应力（二）GB13296 中的钢管表9～14 钢管的常温力学性能表9-15 GB150 推荐的钢管高温屈服强度表 9-16 钢管的许用应力10.碳素钢和低温合金钢锻件表10-1 常用钢号（一）20 钢锻件表10-2 钢的化学成分表10-3 钢锻件的常温力学性能表10-4 GB150 标准推荐的高温屈服强度表10-5 钢锻件的许用应力（二）35 钢锻件的许用应力表10-6 化学成分表10-7 钢锻件的常温力学性能表10-8 GB150 标准推荐的高温屈服强度表10-9 钢锻件的许用应力（三）16Mn 钢锻件表10-10化学成分表10-11 钢锻件的常温力学性能表10-12 GB150 标准推荐的高温屈服强度表10-13 钢锻件的许用应力(四）15MnV 钢锻件 表10-14化学成分表10-15 钢锻件的常温力学性能表10-16 GB150标准推荐的高温屈服强度表10-17 钢锻件的许用应力（五）20MnMo 钢锻件表10-18化学成分表10-19 钢锻件的常温力学性能表10-20 JB4726对钢锻件高温屈服强度的规定表10-21 钢锻件的许用应力(六）20MnMoNb 钢锻件表10-22化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-23 钢锻件的常温力学性能表10-24 JB4726对钢锻件高温屈服强度的规定表10-25 钢锻件的许用应力（七）15CrMo 钢锻件表10-26化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-27 钢锻件的常温力学性能表10-28 JB4726对钢锻件高温屈服强度的规定表10-29 15CrMo钢锻件的许用应力（八）35CrMo钢锻件表10-30化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-31 钢锻件的常温力学性能表10-32 JB4726对钢锻件高温屈服强度的规定表10-33 钢锻件的许用应力（九）12Cr1MoV钢锻件表10-34化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-35 钢锻件的常温力学性能表10-36 JB4726对钢锻件高温屈服强度的规定表10-37 钢锻件的许用应力（十）12Cr2Mo1 钢锻件注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-38 钢锻件的常温力学性能表10-39 JB4726对钢锻件高温屈服强度的规定表10-40 钢锻件的许用应力（十一）1Cr5Mo钢锻件表10-41化学成分注：对真空碳脱氧钢，允许Si含量小于或等于0.12%表10-42 钢锻件的常温力学性能表10-43 GB150 标准推荐的高温屈服强度表10-44 钢锻件的许用应力11.低温钢锻件表11-1 中国常用钢号(一）20D 钢锻件表11-2 钢的化学成分表11-3 钢锻件的常温拉伸和低温冲击性能表11-4 钢锻件的许用应力（二）16MnD 钢锻件表11-5化学成分表11-6 钢锻件的常温拉伸和低温冲击性能表11-7 钢锻件的许用应力（三）09Mn2VD 钢锻件表11-8化学成分表11-9 钢锻件的常温拉伸和低温冲击性能表11-10 钢锻件的许用应力（四）09MnNiD 钢锻件表11-11化学成分表11-12 钢锻件的常温拉伸和低温冲击性能表11-13 钢锻件的许用应力（五）16MnMoD 和20MnMoD 钢锻件表11-14 钢的化学成分表11-15 钢锻件的常温拉伸和低温冲击性能表11-16 钢锻件的许用应力（六） 08MnNiCrMoVD 钢锻件表11-17化学成分表11-18 钢锻件的常温拉伸和低温冲击性能表11-19 钢锻件的许用应力（七）10Ni3MoVD 钢锻件表11-20化学成分表11-21 钢锻件的常温拉伸和低温冲击性能表11-22 钢锻件的许用应力12.不锈钢锻件(一)0Cr13和1Cr13钢锻件（二）0Cr18Ni9和00Cr19Ni10钢锻件(三)0Cr17Ni12Mo2和00Cr17Ni14Mo2钢锻件（四）1Cr18Ni9和0Cr18Ni10Ti钢锻件（五）00Cr18Ni5Mo3Si2钢锻件13.超高压容器锻件1、34CrNi3MoA钢化学成分2、34CrNi3MoA钢锻件的力学性能14.螺柱用钢材（一）Q235-A镇静钢（二）35钢(三)螺柱用合金结构钢15.碳素钢和低温合金钢铸件 (一）ZG200-400H铸钢(二）ZG230-450H铸钢(三）ZG275-485H铸钢16.不锈钢铸件（一）ZG1Cr13铸钢（二）ZG0Cr18Ni9和ZG00Cr18Ni10(三）ZG1Cr18Ni9Ti和ZG0Cr18Ni9Ti铸钢(四）ZG0Cr18Ni12Mo2Ti铸钢。
钢材力学检验工作总结报告
近年来，钢材在建筑、桥梁、机械制造等领域的应用越来越广泛，因此钢材的
质量和力学性能检验工作显得尤为重要。
为了保障工程质量和安全，我们对钢材力学性能进行了全面的检验工作，并在此进行总结报告。
首先，我们对钢材的拉伸性能进行了检验。
通过拉伸试验，我们得到了钢材的
抗拉强度、屈服强度、断裂伸长率等重要参数。
结果显示，所检验的钢材符合相关标准要求，具有良好的拉伸性能。
其次，我们对钢材的硬度进行了检验。
通过硬度测试，我们了解到钢材的硬度值，这对于评估钢材的耐磨性和耐压性能非常重要。
检验结果表明，所检验的钢材硬度值均在标准范围内，符合要求。
此外，我们还对钢材的冲击性能进行了检验。
冲击试验可以评估钢材在受到冲
击载荷时的抗冲击能力，这对于一些特殊工程项目的选择非常重要。
经过冲击试验，我们得出结论，所检验的钢材具有良好的冲击性能，能够满足工程需求。
最后，我们对钢材的化学成分进行了分析。
通过化学成分分析，我们了解到了
钢材中各种元素的含量，这对于评估钢材的质量和性能具有重要意义。
检验结果表明，所检验的钢材化学成分均符合标准要求，具有良好的质量。
综上所述，我们对钢材力学性能的检验工作取得了良好的成果。
通过全面的检
验工作，我们确保了所检验钢材的质量和性能符合相关标准要求，为工程项目的顺利进行提供了有力保障。
我们将继续努力，不断提高检验工作的水平，为钢材在各个领域的应用提供更加可靠的保障。
钢材检测报告检测标准摘要：一、引言二、钢材检测报告的重要性三、钢材检测报告的常见项目1.力学性能检测2.化学成分检测3.工艺性能检测4.表面质量检测5.无损检测四、我国钢材检测报告的标准1.国家标准2.行业标准五、钢材检测报告的应用领域六、结论正文：一、引言钢材作为建筑、机械、船舶等行业的重要材料，其质量直接关系到工程的安全和使用寿命。
钢材检测报告是反映钢材质量的重要依据，对于选购钢材有着重要的参考价值。
二、钢材检测报告的重要性钢材检测报告可以帮助用户了解钢材的力学性能、化学成分、工艺性能等信息，从而判断钢材是否符合工程需求。
此外，检测报告还可以作为钢材交易的凭证，保障供需双方的权益。
三、钢材检测报告的常见项目1.力学性能检测：包括抗拉强度、屈服强度、伸长率等指标，反映钢材的强度和塑性变形能力。
2.化学成分检测：分析钢材中的碳、硅、锰、磷、硫等元素的含量，以确保钢材的性能符合标准要求。
3.工艺性能检测：包括热轧、冷轧、热处理等工艺过程，以评价钢材的加工性能。
4.表面质量检测：检查钢材表面的裂纹、夹杂、折叠等缺陷，以保证钢材的表面质量。
5.无损检测：采用超声波、射线等方法检查钢材内部的缺陷，确保钢材的内部质量。
四、我国钢材检测报告的标准我国钢材检测报告的标准分为国家标准和行业标准。
国家标准由国家的标准化管理委员会制定，具有强制性；行业标准由各行业协会制定，具有一定的指导性。
这些标准为钢材检测报告提供了详细的指标和规定，保障了钢材检测报告的准确性和可靠性。
五、钢材检测报告的应用领域钢材检测报告广泛应用于建筑、机械、船舶、石油、化工等行业，为这些行业提供了重要的技术支持。
在选购钢材时，用户可以根据检测报告判断钢材的质量，从而选购到符合工程需求的钢材。
六、结论钢材检测报告是评价钢材质量的重要依据，其中包含了钢材的力学性能、化学成分、工艺性能等信息。
我国已经建立了完善的钢材检测报告标准体系，为钢材的检测和应用提供了保障。
45号钢冷轧板力学报告
对于45号钢冷轧板的力学报告，我们需要从多个角度来进行分
析和讨论。
首先，我们可以从材料的力学性能和特性方面来进行讨论。
45号钢通常是一种碳素结构钢，具有较高的强度和硬度，适用
于制造高强度要求的零部件和结构。
在力学报告中，我们可以关注
45号钢的拉伸强度、屈服强度、延伸率、冲击韧性等力学性能参数，以及其在不同温度和应变率下的变化规律。
其次，我们还可以从加工工艺和热处理对45号钢力学性能的影
响进行分析。
冷轧是一种常见的加工工艺，可以显著提高钢材的强
度和硬度，但同时也会影响其塑性和韧性。
因此，我们需要关注冷
轧对45号钢力学性能的影响，以及热处理对其性能的调控作用。
此外，我们还可以从45号钢冷轧板的微观结构和组织特征出发，探讨其力学性能的来源。
通过金相显微镜观察和扫描电镜分析，可
以揭示45号钢的晶粒结构、相组成以及可能存在的缺陷和夹杂物，
从而深入理解其力学性能的内在机制。
最后，我们还可以从45号钢冷轧板在实际工程中的应用情况出发，分析其力学性能对于特定工程应用的适用性和局限性。
这包括
45号钢在汽车制造、机械加工、建筑结构等领域的具体应用情况，以及在实际使用过程中可能面临的力学性能要求和挑战。
综上所述，针对45号钢冷轧板的力学报告，我们可以从材料的力学性能、加工工艺和热处理、微观结构和组织特征，以及实际工程应用等多个角度进行全面分析和讨论，以期得出对该材料力学性能的深入理解和全面评价。
